Обзор
Наружные эпоксидные измерительные трансформаторы напряжения JDZW-20 и JDZW2-20 — это прецизионные электромагнитные приборы, предназначенные для точного измерения напряжения, учёта электроэнергии и релейной защиты в трёхфазных сетях переменного тока среднего напряжения 20 кВ. Принцип действия основан на электромагнитной индукции, обеспечивающей гальванически изолированный вторичный сигнал, пропорциональный первичному напряжению сети.
Конструкция обеспечивает надёжную работу на открытом воздухе: полностью герметичная изоляция из эпоксидной смолы гарантирует длительный срок службы в суровых климатических условиях и исключает пожароопасность и техническое обслуживание, характерные для маслонаполненных аналогов.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 20 кВ (наружное исполнение) |
| Номинальное первичное напряжение | 20 кВ / √3 (линия–земля) |
| Номинальное вторичное напряжение | 100 В / √3 (стандартное) |
| Номинальная частота | 50 Гц или 60 Гц |
| Классы точности | 0.2 / 0.5 |
| Номинальная нагрузка | 30 ВА, 50 ВА или 80 ВА на обмотку |
| Предельная мощность | 800 ВА |
| Коэффициент мощности нагрузки | cosφ = 0.8 (индуктивный) |
| Номинальный коэффициент напряжения | 1.2 Un непрерывно / 1.9 Un в течение 30 секунд |
| Уровень изоляции (Um/Ud/Uac) | 24 / 70 / 125 кВ |

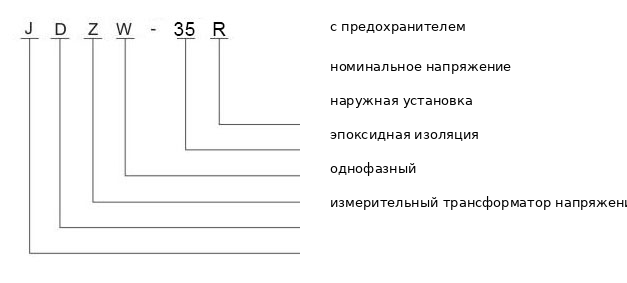

Расшифровка обозначения модели
- J: Измерительный трансформатор напряжения (ИТН)
- D: Однофазный
- Z: Опорное (стоечное) исполнение
- W: Предназначен для наружной установки
- 20: Класс напряжения (кВ)
- R: Эпоксидная заливка (полностью герметичная изоляция)
Конструкция
Модели JDZW-20 и JDZW2-20 выполнены в виде опорной конструкции с полной эпоксидной заливкой, оптимизированной для работы на открытых подстанциях. Такая система твёрдой изоляции обеспечивает высокую устойчивость к УФ-излучению, влаге, загрязнениям и механическим воздействиям, гарантируя стабильные диэлектрические характеристики на протяжении десятилетий эксплуатации. Отсутствие жидкой изоляции исключает риски утечек, пожаров и необходимость регулярного ТО.
Внутренняя конструкция включает магнитопровод из листовой электротехнической стали и обмотки с термостойкостью класса H, что обеспечивает низкие потери, высокую линейность и надёжную работу во всём диапазоне нагрузок. Вторичные выводы защищены герметичной клеммной коробкой с антивандальной защитой, а прочное стальное основание позволяет гибко выбирать ориентацию монтажа на распределительных устройствах и подстанциях.
Технические параметры
Условия эксплуатации
- Установка: Наружная (со степенью защиты IP)
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90%
- Степень загрязнения: Класс II (классы III/IV — по запросу)
- Окружающая среда: Устойчивость к УФ, промышленной и морской атмосфере; отсутствие сильной вибрации
Технические данные
| Тип | Номинальное соотношение напряжений (кВ) |
Класс точности |
Номинальная нагрузка вторичной обмотки (ВА) |
Предельная мощность (ВА) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| JDZW-20 | 20/0.1 | 0.2 | 30 | 800 | 24/70/125 |
| 0.5 | 80 | ||||
| JDZW2-20 | 20/0.1/0.1 | 0.2 / 0.5 | 30/30 или 30/50 | 800 | 24/70/125 |
| 0.5 / 0.5 | 50/50 |
Установка и подключение
Схема монтажа
Трансформатор устанавливается вертикально или горизонтально с использованием встроенного четырёхотверстного стального основания. Первичное соединение выполняется на клемме 1U с соблюдением достаточного воздушного промежутка до заземлённых конструкций. Вторичные клеммы доступны через герметичную распределительную коробку. Обязательно выполните заземление корпуса и одной точки вторичной цепи в соответствии с нормами безопасности.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | 850 |
| Ширина основания | 220 |
| Длина основания | 300 |
| Размеры отверстий под болты | 200 × 150 |
| Высота первичной клеммы | 780 |
| φ Путь утечки | = 630 мм (класс II) |
Подбор и частые вопросы
Руководство по выбору
- Выберите JDZW-20 для однофункционального применения (учёт ИЛИ защита).
- Выберите JDZW2-20 при необходимости двух независимых вторичных обмоток (учёт И защита с гальванической изоляцией).
- Для коммерческого учёта укажите класс точности 0.2; для общего контроля и защиты — 0.5.
- Выберите номинальную нагрузку (30/50/80 ВА) с учётом суммарной подключённой нагрузки, включая импеданс проводов.
- При высоте установки >1000 м или в условиях сильного загрязнения (класс III/IV) запросите увеличенный путём утечки и усиленную изоляцию.
- Подтвердите требования местной сети к заземлению, предохранителям и конфигурации клемм на этапе заказа.
Часто задаваемые вопросы
В1:
В чём разница между JDZW-20 и JDZW2-20?
В2:
Какой класс точности требуется для коммерческого учёта?
В3:
Как рассчитать суммарную нагрузку вторичной цепи?
В4:
Что означают коэффициенты напряжения 1.2 Un и 1.9 Un?
В5:
Почему предпочтительнее использовать эпоксидные ИТН вместо масляных на открытом воздухе?
В6:
Обязательно ли заземление вторичной обмотки?
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета выбирайте класс точности 0,2. Он обеспечивает высокую точность при номинальной нагрузке до 30 ВА. Точные параметры калибровки уточняйте на заводе.
Q2: Подходят ли трансформаторы для эксплуатации в морском климате?
Да, трансформаторы JDZW-20 устойчивы к морской атмосфере и УФ-излучению. Эпоксидная изоляция и степень защиты IP гарантируют надежную наружную эксплуатацию.
Q3: Какой уровень изоляции у моделей на 20 кВ?
Номинальный уровень изоляции составляет 24/70/125 кВ. Это обеспечивает надежную работу в сетях 20 кВ. Подтверждение соответствия вашим сетям уточняйте у инженеров.
Q4: Можно ли заказать трансформатор для высокой степени загрязнения?
Да, базовая комплектация соответствует классу загрязнения II. Изделия III и IV классов производятся по индивидуальному запросу. Уточняйте наличие при оформлении спецификации.
Q5: Как подтвердить соответствие трансформаторов требованиям проекта?
Соответствие подтверждается протоколами заводских испытаний и сертификатами. Стандартный комплекс тестов выполняется перед отгрузкой. Полный пакет документов запрашивайте у менеджера.
Q6: Для каких задач применяются трансформаторы напряжения JDZW-20?
Изделия предназначены для наружной установки в распределительных устройствах 20 кВ. Они применяются для питания цепей измерения и защиты. Условия монтажа допускают высоту до 1000 м.
Q7: Чем отличается JDZW2-20 от базовой модели JDZW-20?
Модель JDZW2-20 имеет две вторичные обмотки с коэффициентом 20/0.1/0.1 кВ, в отличие от одной у JDZW-20. Это позволяет одновременно подключать цепи учета и защиты.
