Descripción general

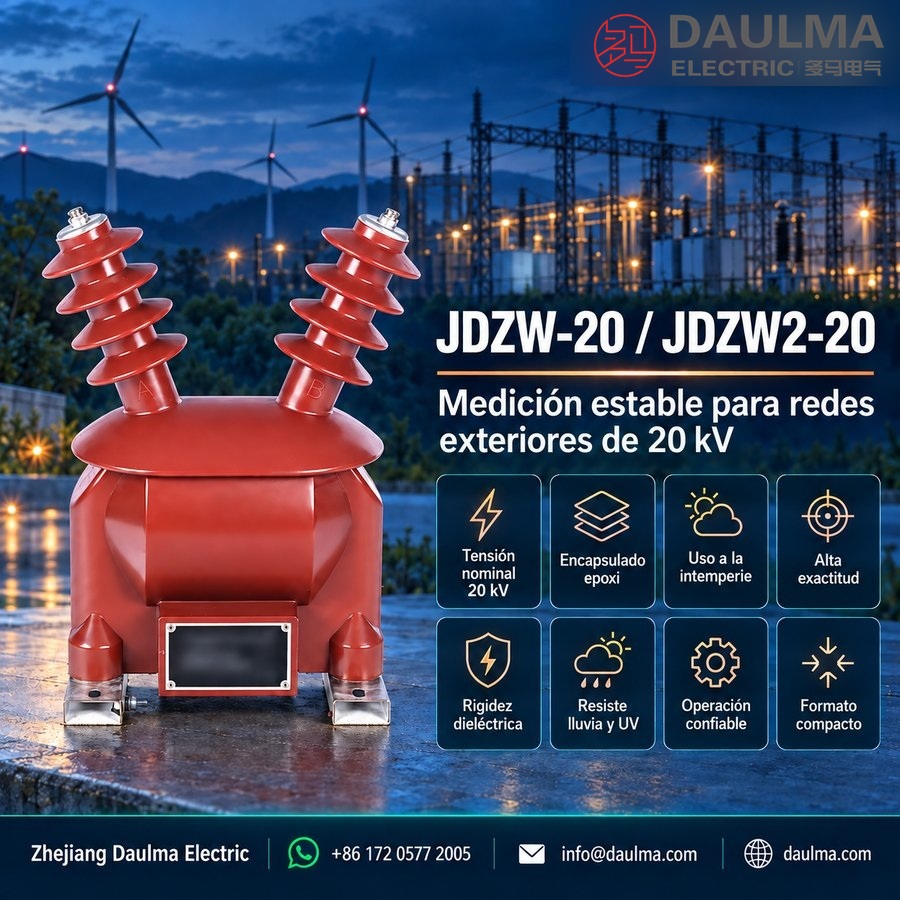

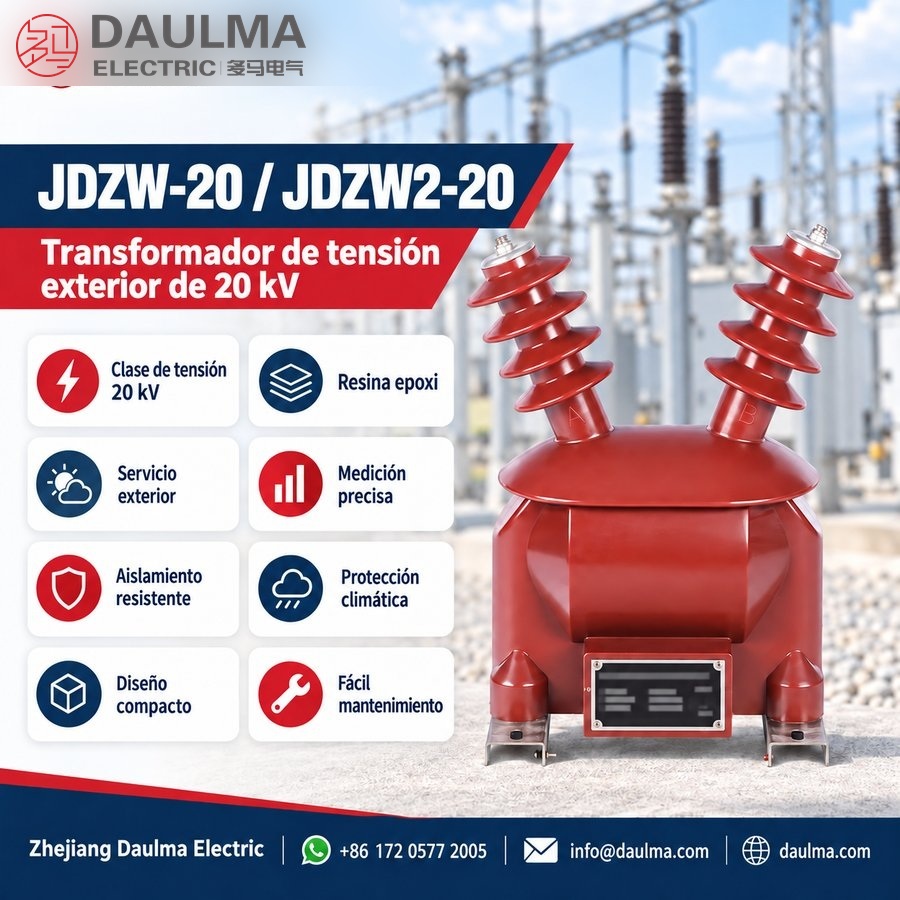

Los transformadores de tensión JDZW-20 y JDZW2-20 son instrumentos electromagnéticos de precisión diseñados para medición exacta de tensión, facturación energética y protección de relés en sistemas de corriente alterna de media tensión de 20 kV. Estos transformadores operan según el principio de inducción electromagnética, proporcionando señales secundarias aisladas galvánicamente y proporcionales a la tensión del sistema primario.
Diseñados para servicio exterior confiable, incorporan aislamiento totalmente encapsulado en resina epoxi que garantiza un rendimiento duradero en condiciones ambientales adversas, eliminando riesgos de incendio y mantenimiento asociado a alternativas con relleno de aceite.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | Clase 20 kV (exterior) |
| Tensión primaria nominal | 20 kV / √3 (fase-tierra) |
| Tensión secundaria nominal | 100 V / √3 (estándar) |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Clases de exactitud | 0,2 / 0,5 |
| Carga nominal | 30 VA, 50 VA o 80 VA por devanado |
| Capacidad máxima de salida | 800 VA |
| Factor de potencia de carga | cosφ = 0,8 (inductivo) |
| Factor de tensión nominal | 1,2 Un continuo / 1,9 Un durante 30 segundos |
| Nivel de aislamiento (Um/Ud/Uac) | 24 / 70 / 125 kV |
Designación del modelo
- J: Transformador de tensión (TT)
- D: Monofásico
- Z: Montaje tipo pilar (poste)
- W: Diseño para instalación exterior
- 20: Clase de tensión (kV)
- R: Moldeo en resina epoxi (aislamiento totalmente encapsulado)
Construcción
Los modelos JDZW-20 y JDZW2-20 utilizan una estructura tipo pilar, totalmente encapsulada en resina epoxi, optimizada para entornos exteriores en subestaciones. Este sistema de aislamiento sólido ofrece excelente resistencia a radiación UV, humedad, contaminación y esfuerzos mecánicos, garantizando un rendimiento dieléctrico estable durante décadas. La ausencia de aislamiento líquido elimina riesgos de fugas, incendios y mantenimiento rutinario.
Internamente, núcleos laminados de acero al silicio y devanados con aislamiento térmico Clase H aseguran bajas pérdidas, alta linealidad y operación confiable en todo el rango de carga. Una caja de bornes estanca con protección antirrobo protege las conexiones secundarias, mientras que la robusta base de acero permite orientaciones flexibles de montaje en patios de interruptores y subestaciones de distribución.
Parámetros técnicos
Condiciones de servicio
- Instalación: Exterior (grado IP)
- Altitud: ≤ 1000 m
- Temperatura ambiente: -25 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90%
- Nivel de contaminación: Clase II (Clase III/IV opcional)
- Ambiente: Resistente a UV, atmósferas industriales/costeras; sin vibraciones severas
Datos técnicos
| Tipo | Relación de tensión nominal (kV) |
Clase de exactitud |
Carga secundaria nominal (VA) |
Salida máxima (VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|---|
| JDZW-20 | 20/0,1 | 0,2 | 30 | 800 | 24/70/125 |
| 0,5 | 80 | ||||
| JDZW2-20 | 20/0,1/0,1 | 0,2 / 0,5 | 30/30 o 30/50 | 800 | 24/70/125 |
| 0,5 / 0,5 | 50/50 |
Instalación y cableado
Diagrama de instalación
El transformador se monta vertical u horizontalmente mediante la base integrada de canal de acero con cuatro orificios. La conexión primaria se realiza en el borne 1U, manteniendo la distancia de seguridad adecuada respecto a estructuras a tierra. Los bornes secundarios se acceden a través de la caja de conexiones sellada. Asegúrese de conectar correctamente a tierra la base y un punto del circuito secundario conforme a las normas de seguridad.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 850 |
| Ancho de base | 220 |
| Largo de base | 300 |
| Patrón de agujeros | 200 × 150 |
| Altura del borne primario | 780 |
| Φ Distancia de fuga | = 630 mm (Clase II) |
Selección y preguntas frecuentes
Guía de selección
- Seleccione JDZW-20 para aplicaciones de función única (medición O protección).
- Seleccione JDZW2-20 para dos secundarios independientes (medición Y protección con aislamiento galvánico).
- Especifique exactitud clase 0,2 para medición de facturación; clase 0,5 para monitoreo general y protección.
- Elija la carga nominal (30/50/80 VA) según la carga total conectada, incluyendo la impedancia del cableado.
- Para altitudes >1000 m o ambientes muy contaminados (Clase III/IV), solicite mayor distancia de fuga y aislamiento reforzado.
- Confirme los requisitos locales de red respecto a puesta a tierra, fusibles y configuración de bornes al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Qué clase de exactitud elegir para medición de facturación?
Seleccione la clase 0,2 para aplicaciones de facturación. El modelo JDZW-20 ofrece 30 VA a esta clase. Confirme la carga secundaria exacta con fábrica.
Q2: ¿Puede instalarse este transformador de tensión en ambientes costeros?
Sí, es apto para atmósferas costeras e industriales. Está fabricado en resina epoxi resistente a UV y diseñado para exterior grado IP. Solicite clase de contaminación III o IV si es necesario.
Q3: ¿Cuál es el nivel de aislamiento nominal del equipo?
El nivel de aislamiento nominal es de 24/70/125 kV. Esto aplica tanto para el modelo JDZW-20 como para el JDZW2-20 de 20 kV. Verifique los requisitos de su subestación antes de ordenar.
Q4: ¿Cómo configurar el modelo JDZW2-20 con devanados secundarios?
El JDZW2-20 incluye una relación de tensión 20/0,1/0,1 kV. Puede configurarse con clases 0,2/0,5 (30/30 VA) o 0,5/0,5. Consulte a fábrica para definir la combinación exacta de cargas.
Q5: ¿Qué pruebas de fábrica se realizan antes del envío?
Se realizan ensayos de rutina estándar para transformadores de tensión en resina epoxi. Los certificados de calidad y calibración se entregan con el equipo. Contacte para detalles sobre pruebas tipo especiales.
Q6: ¿Para qué tipo de subestaciones se usa este transformador?
Es un transformador de tensión exterior para subestaciones de hasta 20 kV. Su diseño en resina epoxi soporta altitudes ≤ 1000 m y temperaturas de -25 °C a +40 °C. Confirme las condiciones de su sitio.
Q7: ¿Puede operar en altitudes superiores a 1000 metros?
Las condiciones de servicio estándar limitan la altitud a ≤ 1000 m. Para instalaciones en mayor altitud, se requiere un diseño de aislamiento modificado. Consulte a fábrica para evaluaciones técnicas.
