نظرة عامة
يُعد محول الجهد الخارجي JDZX9-35 المعزول بالراتنج المصبوب جهازًا كهرومغناطيسيًا دقيقًا مصممًا لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة الطاقة المتناوبة الخارجية بجهد 35 كيلوفولت. ويعمل وفق مبدأ الحث الكهرومغناطيسي لتوفير إشارات جهد ثانوية معزولة كهربائيًا (Galvanically isolated) تتناسب مع جهد النظام الأساسي.
بفضل عزله المغلق بالكامل من راتنج الإيبوكسي، يضمن هذا المحول موثوقية طويلة الأمد في الظروف الخارجية القاسية، بما في ذلك التعرض للأشعة فوق البنفسجية والرطوبة والتلوث. ويتميز تصميمه المتين بأداء مستقر في شبكات التوزيع متوسطة الجهد، مع الامتثال للمعايير الدولية والوطنية الصارمة.
لمحة سريعة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت (خارجي) |
| التردد المقنن | 50 هرتز (متاح بـ 60 هرتز) |
| نسبة الجهد المقننة | 35000/√3 / 100/√3 / 100/3 فولت |
| فئات الدقة | 0.2 / 6P أو 0.5 / 6P |
| الحمل المقنن | 30 / 100 فولت أمبير أو 50 / 100 فولت أمبير لكل لف |
| معامل الحمل | cosφ = 0.8 (محفّز) |
| مستوى العزل | 40.5 / 95 / 200 كيلوفولت (Um/LIPL/ACWV) |
| درجة التلوث | الدرجة II (الدرجة IV متاحة) |
| نوع التشييد | خارجي معزول بالراتنج المصبوب، من النوع الداعم |
| المعايير المطبقة | IEC 61869-3؛ GB 20840.3-2013 |

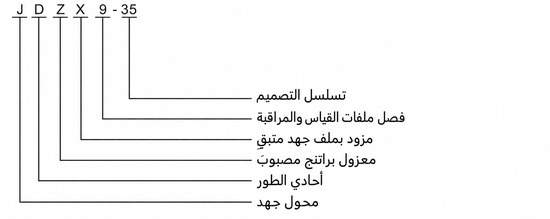

ترميز الموديل
- J: محول جهد (VT / PT)
- D: أحادي الطور
- Z: معزول بالراتنج المصبوب (إيبوكسي)، هيكل مغلق بالكامل
- X: تصميم خارجي (مقاوم للعوامل الجوية)
- 9: رمز التصميم (المنصة/الإصدار)
- 35: فئة الجهد (كيلوفولت)
- W: متغير درجة التلوث الخارجي (مسافة زحف ممتدة)
التشييد
يتميز محول JDZX9-35 بهيكل عمودي من النوع الداعم مصمم للتثبيت الآمن في المحطات الفرعية الخارجية. يتكون قلبه من صفائح فولاذ السيليكون عالية الجودة لتقليل الفقد عند عدم الحمل، بينما يتم تغليف المجموعة بأكملها في راتنج إيبوكسي مقاوم للأشعة فوق البنفسجية. ويوفّر هذا التشييد المغلق بالكامل مقاومة ممتازة ضد الرطوبة والتلوث والدورات الحرارية والشيخوخة.
ويتضمن نظام العزل الأولي والثانوي مسافات زحف ممتدة لتلبية متطلبات الدرجة II (قياسية) أو الدرجة IV (تلوث شديد). ويضمن التصميم التخليص الكهربائي الموثوق والقوة الميكانيكية للتشغيل طويل الأمد في البيئات الصعبة حتى درجة حرارة محيطة 40°م وارتفاع 1000 متر.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة حرارة المحيط: -25°م إلى +40°م
- متوسط درجة الحرارة اليومي: ≤ 30°م
- درجة التلوث: الدرجة II قياسية (الدرجة IV متاحة)
- الظروف البيئية: مقاوم للأشعة فوق البنفسجية والرطوبة؛ لا يحتوي على غازات تآكلية شديدة أو وسائط متفجرة
البيانات الفنية
| الموديل | نسبة الجهد المقننة (فولت) |
تركيبة فئة الدقة |
الإخراج المقنن (فولت أمبير) |
الإخراج الأقصى (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|---|---|---|---|---|---|
| JDZX9-35 | 35000/√3 / 100/√3 / 100/3 | 0.2 / 6P | 30 / 100 | 600 | 40.5 / 95 / 200 |
| JDZX9-35 | 35000/√3 / 100/√3 / 100/3 | 0.5 / 6P | 50 / 100 | 600 | 40.5 / 95 / 200 |
ملاحظة الاختيار: تُعبَّر نسب الجهد كقيم طور-إلى-أرض. يجب استخدام طرف ثانوي واحد فقط في كل مرة. تتوفر تركيبات مخصصة للدقة أو الحمل عند الطلب مع التأكيد الفني.
التركيب والتوصيلات
مخطط التركيب
يجب تثبيت محول JDZX9-35 بشكل آمن على أساس خارجي ثابت باستخدام الثقوب المخصصة للتثبيت. يتم توصيل الدائرة الأولية عبر طرف خط هوائي أو موصل قضيب توزيع، بينما يجب توصيل الدوائر الثانوية وتوصيلها بالأرض وفقًا لمعايير السلامة.
أبعاد المخطط
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | حوالي 720 |
| عرض القاعدة | حوالي 220 |
| نمط ثقوب التثبيت | Φ14 × 4 ثقوب، بخطوة 180 مم |
| ارتفاع الطرف الأولي | حوالي 680 |
| صندوق الأطراف الثانوية | بتصنيف IP54، مثبت من الأسفل |
تنبيه السلامة: يجب أن تحتفظ الدوائر الثانوية بنقطة تأريض واحدة على الأقل لكل لف لسلامة الأفراد. قبل الصيانة، افصل جميع الدوائر الأولية وأرضها بأمان وفقًا لأنظمة السلامة الكهربائية المحلية. تحقق دائمًا من انعدام التغذية قبل الاقتراب من المعدات.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الجهد بناءً على تأريض النظام: 35000/√3/100/√3 لقياس الطور-إلى-الأرض في أنظمة 35 كيلوفولت.
- اختر تركيبة فئة الدقة (مثل 0.2/6P) وفقًا لمتطلبات دقة القياس ومخطط الحماية.
- احسب الحمل الكلي (فولت أمبير) لكل لف ثانوي بما في ذلك العدادات والمرحلات وأنظمة SCADA وفقدانات الأسلاك.
- حدد درجة التلوث: الدرجة II للبيئات العادية، الدرجة IV (بلاحقة W) للمناطق الساحلية أو الصناعية.
- تأكد من التردد (50 هرتز أو 60 هرتز) والارتفاع عند الطلب لإجراء التحقق الهندسي المناسب.
- تأكد من أن مستوى العزل (40.5/95/200 كيلوفولت) يتوافق مع متطلبات تنسيق النظام.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول الجهد هذا في البيئات شديدة التلوث؟
نعم، يتوفر بدرجة تلوث قياسية II أو IV للتركيب الخارجي. الجهاز مقاوم للأشعة فوق البنفسجية والرطوبة. يرجى تحديد درجة التلوث المطلوبة للتأكيد الفني من المصنع.
Q2: كيف يجب توصيل الأطراف الثانوية لقياسات الجهد طور-إلى-أرض؟
تُعبَّر نسب الجهد كقيم طور-إلى-أرض، ويجب استخدام طرف ثانوي واحد فقط في كل مرة. تأكد من مطابقة الحمل المقنن مع فئة الدقة المختارة.
Q3: ما هو أقصى ارتفاع تشغيلي لمحول الجهد الخارجي هذا؟
الحد الأقصى للارتفاع هو 1000 متر فوق مستوى سطح البحر. نطاق درجة حرارة المحيط المسموح هو -25°م إلى +40°م. للمواقع ذات الارتفاعات الأعلى، يرجى التواصل للتقييم الفني.
Q4: هل يمكن تخصيص فئة الدقة والحمل لهذا الموديل عند الطلب؟
نعم، تتوفر تركيبات مخصصة للدقة أو الحمل عند الطلب. الخيارات القياسية تشمل فئتي 0.2 و 0.5. يرجى إرسال المواصفات الدقيقة للتأكيد الفني قبل الشراء.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن محولات JDZX9-35؟
تخضع المحولات لاختبارات روتينية ونوعية قياسية قبل الشحن. للحصول على تفاصيل شهادات الاختبار المحددة وتقارير المعايرة، يرجى التواصل معنا لتأكيد متطلبات مشروعك.
Q6: ما هي التطبيقات المناسبة لمحول الجهد JDZX9-35 المعزول بالراتنج؟
يُستخدم هذا المحول الخارجي في محطات التحويل 35 كيلوفولت وأنظمة التوزيع. العزل بالراتنج المصبوب يوفر حماية عالية ضد الظروف البيئية القاسية.
Q7: ما هو مستوى العزل المقنن لمحول الجهد JDZX9 بجهد 35 كيلوفولت؟
مستوى العزل المقنن هو 40.5 / 95 / 200 كيلوفولت. الإخراج الأقصى يصل إلى 600 فولت أمبير. راجع الجدول الفني للتأكد من مطابقة مستوى العزل مع جهد النظام.
