Обзор
Наружный трансформатор напряжения JDZX9-35 с литой эпоксидной изоляцией — это прецизионный электромагнитный прибор, предназначенный для точного измерения напряжения, учёта электроэнергии и релейной защиты в трёхфазных сетях переменного тока классом 35 кВ на открытом воздухе. Принцип действия основан на электромагнитной индукции, обеспечивая гальванически изолированный вторичный сигнал напряжения, пропорциональный первичному напряжению сети.
Конструкция с полностью герметичной эпоксидной изоляцией гарантирует долговечную надёжность в суровых наружных условиях, включая воздействие УФ-излучения, влаги и загрязнений. Прочная конструкция обеспечивает стабильную работу в распределительных сетях среднего напряжения и соответствует строгим международным и национальным стандартам.
Основные номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ (наружное исполнение) |
| Номинальная частота | 50 Гц (доступно 60 Гц) |
| Номинальное передаточное отношение | 35000/√3 / 100/√3 / 100/3 В |
| Классы точности | 0,2 / 6P или 0,5 / 6P |
| Номинальная нагрузка | 30 / 100 В·А или 50 / 100 В·А на обмотку |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный) |
| Уровень изоляции | 40,5 / 95 / 200 кВ (Um/LIPL/ACWV) |
| Степень загрязнения | II степень (доступна IV степень) |
| Тип конструкции | Наружный, с литой изоляцией, опорного типа |
| Применимые стандарты | IEC 61869-3; GB 20840.3-2013 |

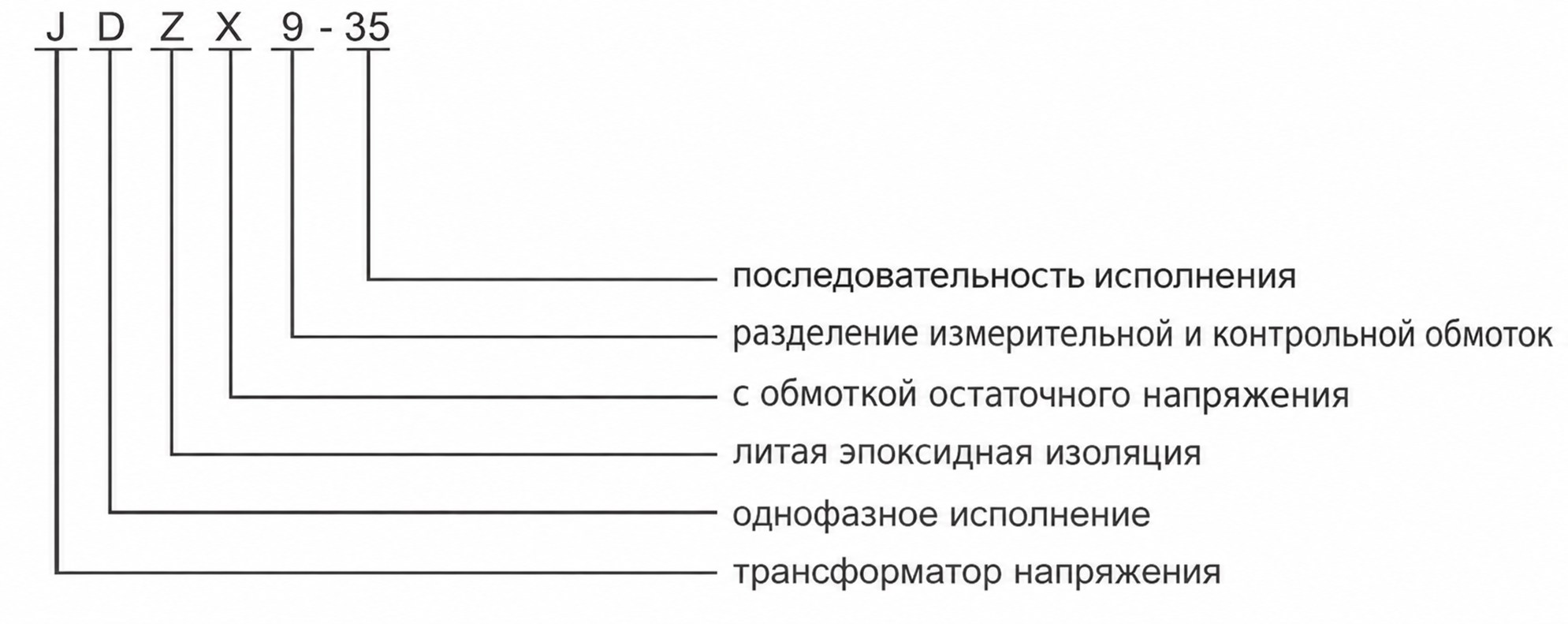

Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- D: Однофазный
- Z: Литая (эпоксидная) изоляция, полностью герметичная конструкция
- X: Наружное (погодоустойчивое) исполнение
- 9: Код конструкции (платформа/итерация)
- 35: Класс напряжения (кВ)
- W: Вариант для условий повышенной степени загрязнения (увеличенный путь утечки)
Конструкция
JDZX9-35 выполнен в виде опорной стойки, предназначенной для надёжного монтажа на открытых подстанциях. Сердечник изготовлен из высококачественной электротехнической стали для минимизации потерь холостого хода, а вся сборка залита УФ-стойкой эпоксидной смолой. Полностью герметичная конструкция обеспечивает отличную устойчивость к влаге, загрязнениям, термоциклированию и старению.
Интегрированная система изоляции первичной и вторичной обмоток имеет увеличенные пути утечки для соответствия требованиям II степени загрязнения (стандарт) или IV степени (тяжёлые условия загрязнения). Конструкция гарантирует надёжные электрические зазоры и механическую прочность при длительной эксплуатации в сложных условиях при температуре окружающей среды до +40 °C и высоте до 1000 м над уровнем моря.
Технические параметры
Условия эксплуатации
- Место установки: Открытый воздух
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –25 °C до +40 °C
- Среднесуточная температура: ≤ 30 °C
- Степень загрязнения: II степень (стандарт), доступна IV степень
- Условия окружающей среды: Устойчивость к УФ и влаге; отсутствие агрессивных газов или взрывоопасных сред
Технические данные
| Модель | Номинальное передаточное отношение (В) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Максимальная мощность (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| JDZX9-35 | 35000/√3 / 100/√3 / 100/3 | 0,2 / 6P | 30 / 100 | 600 | 40,5 / 95 / 200 |
| JDZX9-35 | 35000/√3 / 100/√3 / 100/3 | 0,5 / 6P | 50 / 100 | 600 | 40,5 / 95 / 200 |
Примечание по выбору: Передаточные отношения указаны для измерения фаза-земля. Одновременно допускается использовать только один вторичный отвод. Нестандартные комбинации классов точности или нагрузки возможны по запросу с техническим подтверждением.
Установка и подключение

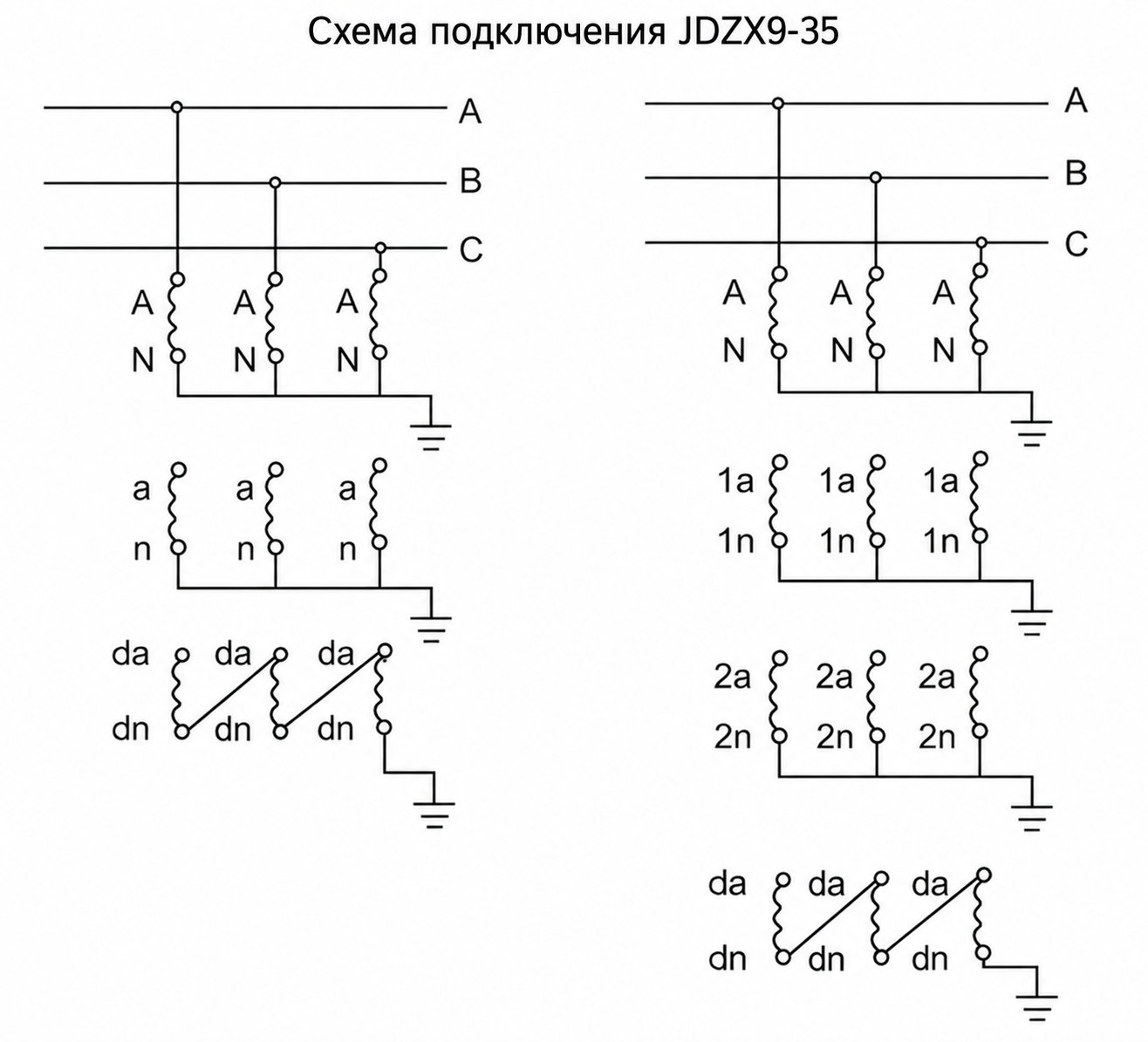

Схема монтажа
Трансформатор JDZX9-35 должен быть надёжно закреплён на устойчивом фундаменте на открытом воздухе с использованием предусмотренных монтажных отверстий. Первичное соединение выполняется через воздушный линейный зажим или шинный разъём, а вторичные цепи должны быть правильно подключены и заземлены в соответствии с требованиями безопасности.

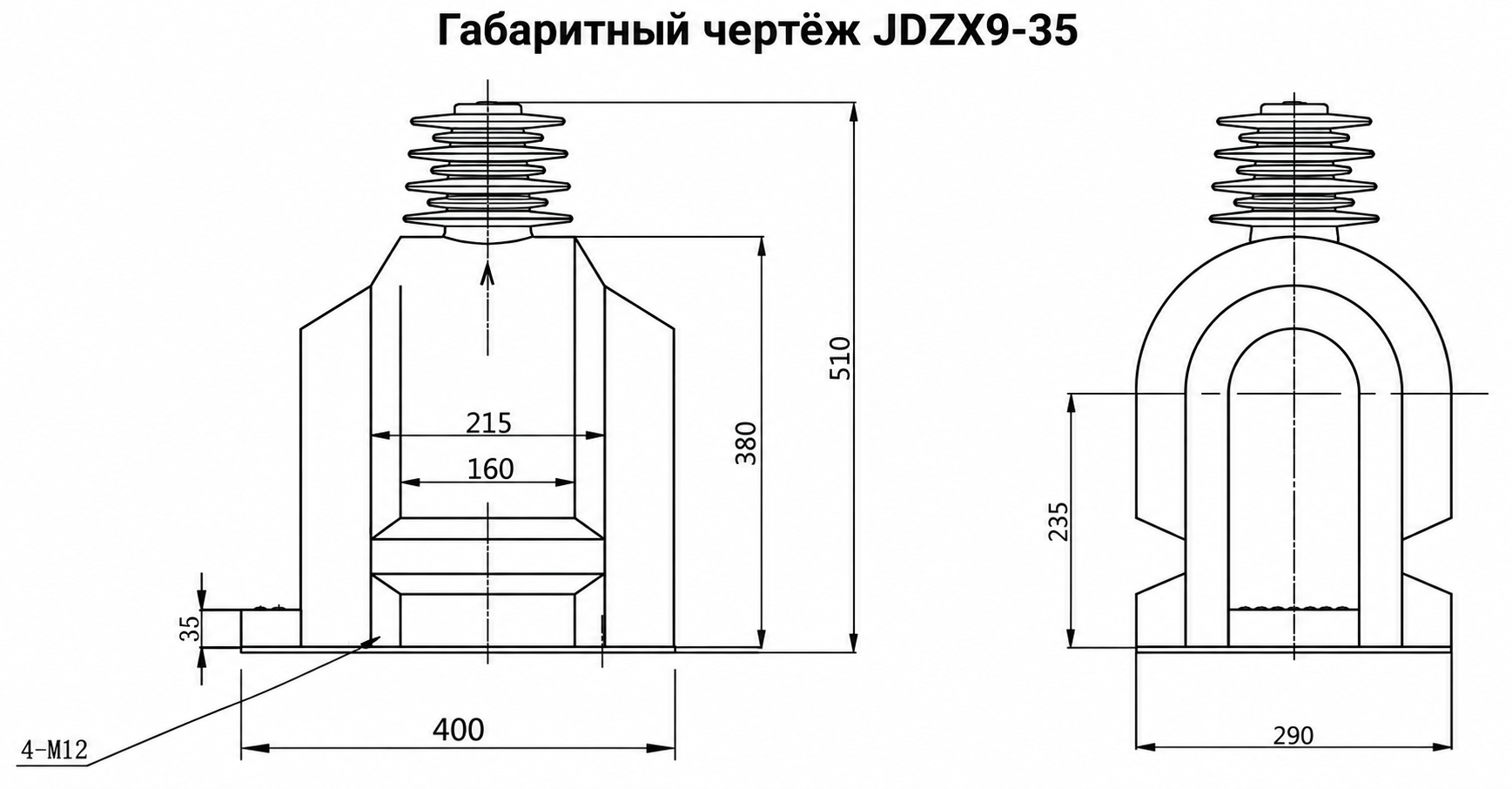

Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | ≈ 720 |
| Ширина основания | ≈ 220 |
| Схема монтажных отверстий | Φ14 × 4 отв., шаг 180 мм |
| Высота первичного вывода | ≈ 680 |
| Клеммная коробка вторичной цепи | Степень защиты IP54, нижнее расположение |
Предупреждение по безопасности: Во вторичных цепях каждая обмотка должна иметь как минимум одну точку заземления для обеспечения безопасности персонала. Перед обслуживанием отключите и надёжно заземлите все первичные цепи в соответствии с местными правилами электробезопасности. Всегда проверяйте отсутствие напряжения перед началом работ.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте передаточное отношение в зависимости от заземления сети: 35000/√3/100/√3 — для измерения фаза-земля в сетях 35 кВ.
- Подбирайте комбинацию классов точности (например, 0,2/6P) в соответствии с требованиями к точности учёта и схемы защиты.
- Рассчитайте суммарную нагрузку (В·А) для каждой вторичной обмотки с учётом приборов учёта, реле, систем АСУ ТП и потерь в проводах.
- Укажите степень загрязнения: II степень — для обычных условий, IV степень (суффикс W) — для прибрежных или промышленных районов.
- Подтвердите частоту (50 Гц или 60 Гц) и высоту над уровнем моря на этапе заказа для корректной инженерной проверки.
- Убедитесь, что уровень изоляции (40,5/95/200 кВ) соответствует требованиям координации изоляции сети.
Часто задаваемые вопросы
Q1: Как влияет степень загрязнения на выбор трансформатора JDZX9-35 для открытых подстанций?
Стандартно применяется II степень загрязнения. Для промышленных зон запрашивайте модификацию с IV степенью защиты. Уточняйте требования к среде при заказе.
Q2: Можно ли заказать нестандартные коэффициенты трансформации для данной модели?
Да, нестандартные передаточные отношения и комбинации классов точности доступны по запросу. Укажите требуемые параметры в опросном листе для согласования с заводом.
Q3: Допускается ли одновременное использование нескольких вторичных отводов в JDZX9-35?
Нет, одновременно разрешено использовать только один вторичный отвод. Номинальная мощность составляет 30 или 50 В·А в зависимости от класса точности. Проверьте схему подключения.
Q4: Какие заводские испытания проходят трансформаторы напряжения перед отгрузкой?
Объем заводских испытаний и пакет сертификатов определяются спецификацией проекта. Базовые проверки уровня изоляции до 40,5 кВ включены. Уточняйте перечень тестов у менеджера.
Q5: Почему для коммерческого учета выбирают класс точности 0,2?
Класс 0,2 обеспечивает высокую точность при номинальной нагрузке 30 В·А. Вариант 0,5 (50 В·А) подходит только для технических измерений. Согласуйте выбор с проектом.
Q6: Где применяются однофазные трансформаторы напряжения с литой изоляцией?
Модель JDZX9-35 предназначена для наружной установки в распределительных устройствах 35 кВ. Изделие измеряет напряжение фаза-земля и обеспечивает сигналы для защиты и учета.
