نظرة عامة
وحدة JLS-10 وJLS-11 وJLS-12 هي وحدة قياس مدمجة ثلاثية الأطوار بأربع أسلاك، مغمورة بالزيت، ومصنفة لشبكات التوزيع متوسطة الجهد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. وتدمج محولات التيار (CT) ومحولات الجهد (PT) وعلبة عداد الطاقة في تجميع واحد مغلق مملوء بزيت المحولات رقم 25# للعزل والتبريد.
توفر هذه الوحدة قياس طاقة عالي الدقة مناسب لقياسات الفوترة الكهربائية للمرافق، والمحطات الفرعية الصناعية، وشبكات التوزيع الخارجية. وهي متوافقة مع المعيار GB17201 وتتميز بتصميم مضاد للسرقة لحماية سلامة الفوترة. ويقلل البناء المتكامل من تعقيد التركيب مع ضمان أداء موثوق في البيئات الخارجية القاسية.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| نوع النظام | ثلاثي الأطوار بأربع أسلاك |
| وسط العزل | زيت محولات رقم 25# |
| درجة دقة محول التيار (CT) | 0.2S / 0.5S |
| درجة دقة محول الجهد (PT) | 0.2 / 0.5 |
| التردد المقنن | 50 هرتز |
| جهد الدائرة الأولية (PT) | 10 / √3 kV، 11 / √3 kV، 12 / √3 kV |
| جهد الدائرة الثانوية (PT) | 100 / √3 V |
| تيار الدائرة الثانوية (CT) | 5 A أو 1 A |
| نوع القياس | الطاقة الفعالة والطاقة غير الفعالة |
| بيئة التركيب | خارجية |
| المعيار المتوافق معه | GB17201 |
ترميز الموديل
- J: محول أدوات مدمج (CT + PT)
- L: تطبيق خارجي (مثبت على عمود)
- S: نظام ثلاثي الأطوار بأربع أسلاك
- 10/11/12: جهد النظام المقنن بوحدة كيلوفولت
البناء

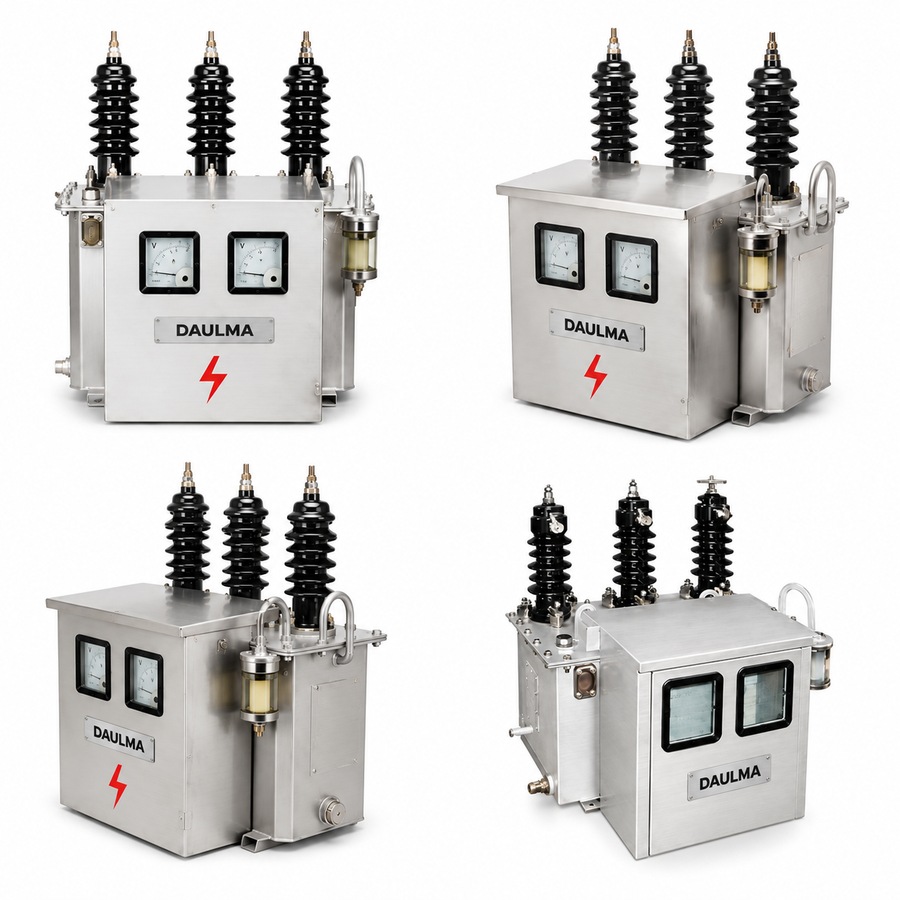

تتميز وحدة JLS-10/11/12 بهيكل متين من الراتنج المصبوب والمعدن، مغمور بالكامل في زيت محولات رقم 25#، مما يوفر قوة عازلة حرارية واستقرارًا حراريًا فائقين. وتتم التوصيلات الأولية والثانوية عبر عوازل خزفية عالية الجودة، مما يضمن أداءً موثوقًا في الظروف الخارجية بما في ذلك الأمطار والغبار والتقلبات الحرارية. وتم تصنيع نوى محولي التيار والجهد داخليًا بدقة وتم إغلاقها داخل الخزان المملوء بالزيت لمنع تسرب الرطوبة. ويحتوي الحجرة المدمجة لعداد الطاقة على عدادات الطاقة الفعالة وغير الفعالة، ويمكن الوصول إليها عبر باب آمن مقاوم للتلاعب. وقد صُممت الوحدة بأكملها لتثبيتها على الأعمدة أو المحطات الفرعية، مع تضمين مسامير رفع وأقواس تركيب لتسهيل عملية التركيب.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: خارجي مثبت على عمود، محطة فرعية، أو نقاط توزيع
- درجة الحرارة المحيطة: -25°م إلى +40°م
- التردد المقنن: 50 هرتز أو 60 هرتز
- درجة التلوث: المستوى IV
- العزل: مغمور بالزيت باستخدام زيت محولات رقم 25#
- الأرضي: وصّل طرف التأريض وفقًا للأكواد الكهربائية المحلية
- الصيانة: يتطلب فحص دوري لمستوى الزيت ومعايرة العدادات
المعايير الفنية
وحدة JLS-10/11/12 هي وحدة قياس مدمجة مغمورة بالزيت للتركيب الخارجي، مصممة لأنظمة ثلاثية الأطوار بأربع أسلاك بجهد 10kV و11kV و12kV. وتتميز بعزل مغمور بالزيت باستخدام زيت محولات رقم 25#، وتعمل ضمن نطاق درجة حرارة محيطة من -25°م إلى +40°م، وتوافق المعيار GB17201. وتدعم الوحدة نسب تيار من 5–300/5 A وتشمل محولات جهد وتيار مدمجة لقياس دقيق.
الموديلات المختلفة
| الموديل | جهد النظام |
نسبة الجهد |
مستوى العزل (كيلوفولت) |
التطبيق |
|---|---|---|---|---|
| JLS-10 | 10kV | 10000/100V | 12/42/75 | أنظمة 10kV وفق المعيار الصيني |
| JLS-11 | 11kV | 11000/110V أو 11000/100V | 12/42/75 | أنظمة 11kV الدولية |
| JLS-12 | 12kV | 12000/100V | 12/42/75 | أنظمة 12kV الدولية |
بيانات محول الجهد
| درجة الدقة | القدرة المقننة (فولت أمبير) | التطبيق |
|---|---|---|
| 0.2 | 50 VA | القياس عالي الدقة |
| 0.5 | 25 VA | القياس القياسي |
بيانات محول التيار
| نسبة التيار | درجة الدقة | القدرة المقننة |
|---|---|---|
| 5 – 300/5A | 0.2S | 10 VA |
| 5 – 300/5A | 0.5S | 10 VA |
التركيب والتوصيلات

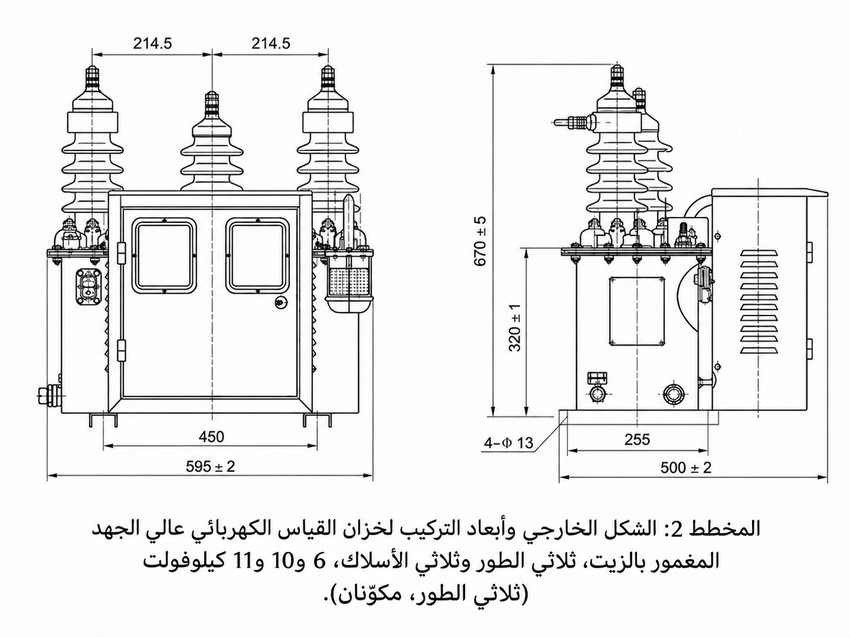

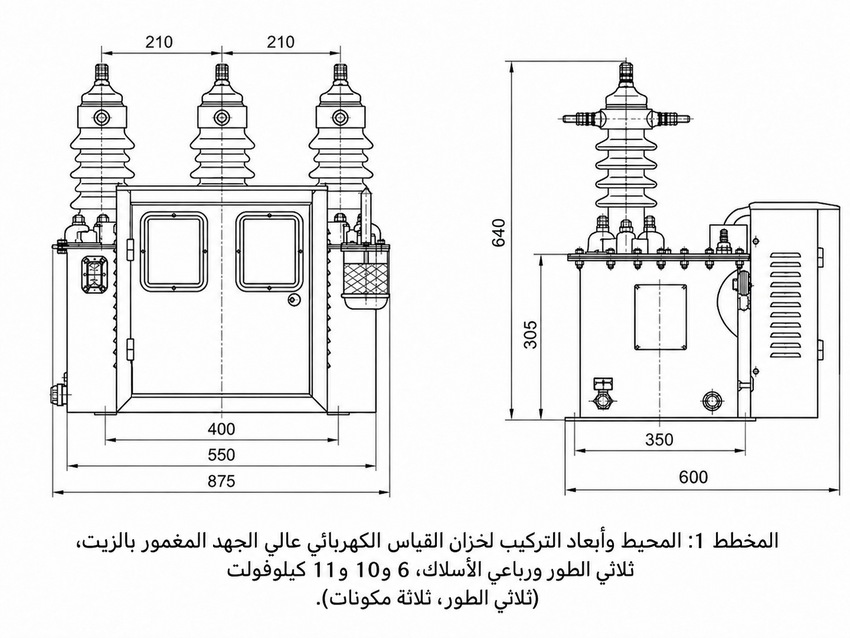

مخطط التركيب
وحدة القياس المدمجة المغمورة بالزيت JLS-10/11/12 مصممة للتركيب على الأعمدة أو على قواعد. تأكد من وجود مسافة كافية ومن تثبيت آمن وفقًا لمتطلبات المرافق المحلية.

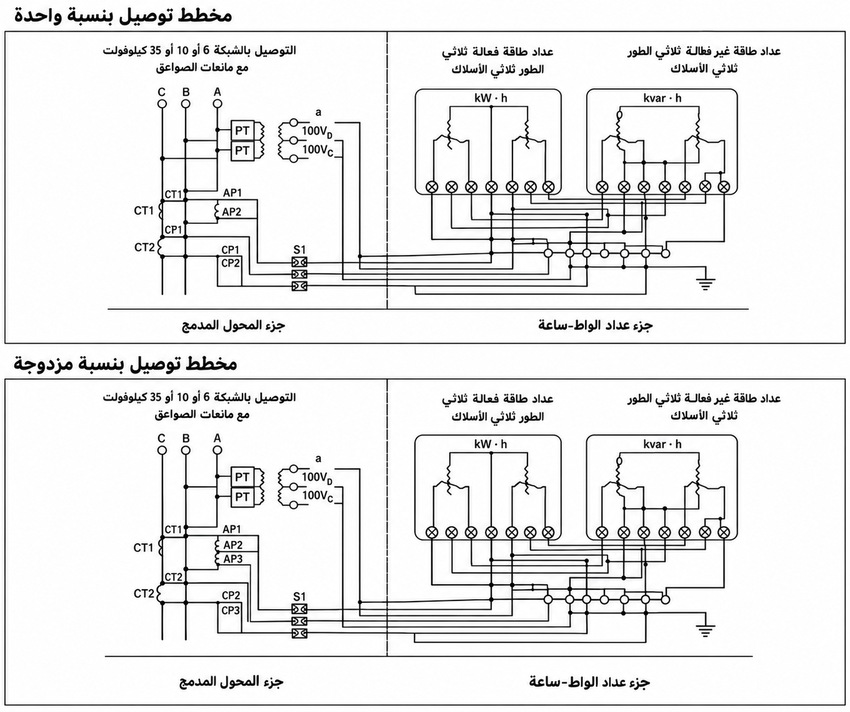

مخطط التوصيل
وصّل الأطراف الأولية (AP1، AP2، CP1، CP2) بخطوط الجهد العالي كما هو موضح في مخطط التوصيل. ويجب توصيل الأطراف الثانوية بالمداخل المقابلة في حجرة العداد الجانبية، التي تحتوي على عدادات الطاقة الفعالة وغير الفعالة. تحقق من تطابق علامات الأطراف مع نسب الجهد والتيار المحددة قبل تغذية الوحدة بالطاقة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل حسب جهد النظام: JLS-10 لأنظمة 10kV، أو JLS-11 لأنظمة 11kV، أو JLS-12 لأنظمة 12kV.
- اختر نسبة الجهد المناسبة: 10000/100V (JLS-10)، أو 11000/110V أو 11000/100V (JLS-11)، أو 12000/100V (JLS-12) لتتناسب مع متطلبات مدخلات العداد.
- حدد تيار الدائرة الأولية لمحول التيار وفقًا للحمل الفعلي؛ النطاق المدعوم هو من 5A إلى 300A بمخرج ثانوي قياسي 5A.
- اختر درجة دقة محول التيار: 0.2S للقياسات الفوترية عالية الدقة أو 0.5S للتطبيقات القياسية.
- حدد درجة دقة محول الجهد (0.2 أو 0.5) ونوع التوصيل (نسبة واحدة أو نسبة مزدوجة) وفقًا لتصميم النظام واحتياجات مرونة الحمل.
الأسئلة الشائعة
Q1: هل يمكن استخدام وحدة القياس JLS-10 في أنظمة الجهد 11 كيلوفولت؟
لا، يجب اختيار الموديل حسب جهد النظام. موديل JLS-10 مخصص لأنظمة 10kV بنسبة جهد 10000/100V، بينما JLS-11 لأنظمة 11kV. يرجى تحديد جهد النظام بدقة عند الطلب للتأكد من التوافق.
Q2: ما هي ظروف التشغيل البيئية المناسبة لتركيب هذه الوحدة خارجياً؟
الوحدة مصممة للتركيب الخارجي في محطات التوزيع والأعمدة. تعمل بكفاءة ضمن درجة حرارة محيطة من -25°م إلى +40°م ومقاومة للتلوث من المستوى الرابع. تأكد من توصيل طرف التأريض وفق الأكواد المحلية.
Q3: أي نسب تيار يمكن تخصيصها في محولات القياس المدمجة؟
تدعم الوحدة نسب تيار قياسية تتراوح بين 5 إلى 300/5 أمبير. يمكن تخصيص النسب الدقيقة حسب متطلبات المشروع الهندسي. يرجى التواصل مع فريق المبيعات لتأكيد التفاصيل الفنية قبل التصنيع.
Q4: كيف يتم الحفاظ على العزل الزيتي للوحدة خلال فترة التشغيل؟
يعتمد عزل الوحدة على زيت محولات رقم 25#. يتطلب النظام فحصاً دورياً منتظماً لمستوى الزيت ومعايرة العدادات لضمان دقة القياس. يُنصح بجدولة الصيانة الوقائية وفقاً لمعايير GB17201.
Q5: أين تُطبق وحدات القياس JLS-11 و JLS-12 دولياً؟
تُطبق هذه الموديلات في أنظمة 11kV و12kV الدولية. تتميز بنسب جهد 11000/110V و12000/100V ومستوى عزل 12/42/75 كيلوفولت. تحقق من متطلبات شبكة التوزيع المحلية قبل الاعتماد النهائي.
Q6: متى يتم شحن الطلبات بعد تأكيد المواصفات الفنية للوحدة؟
يعتمد الجدول الزمني للشحن على تعقيد التخصيص وحجم الطلب. تُخضع الوحدات لفحوصات المصنع القياسية قبل الشحن لضمان مطابقتها لمستوى العزل 12/42/75 كيلوفولت. تواصل معنا للحصول على جدول تسليم دقيق لمشروعك.
