Descripción general

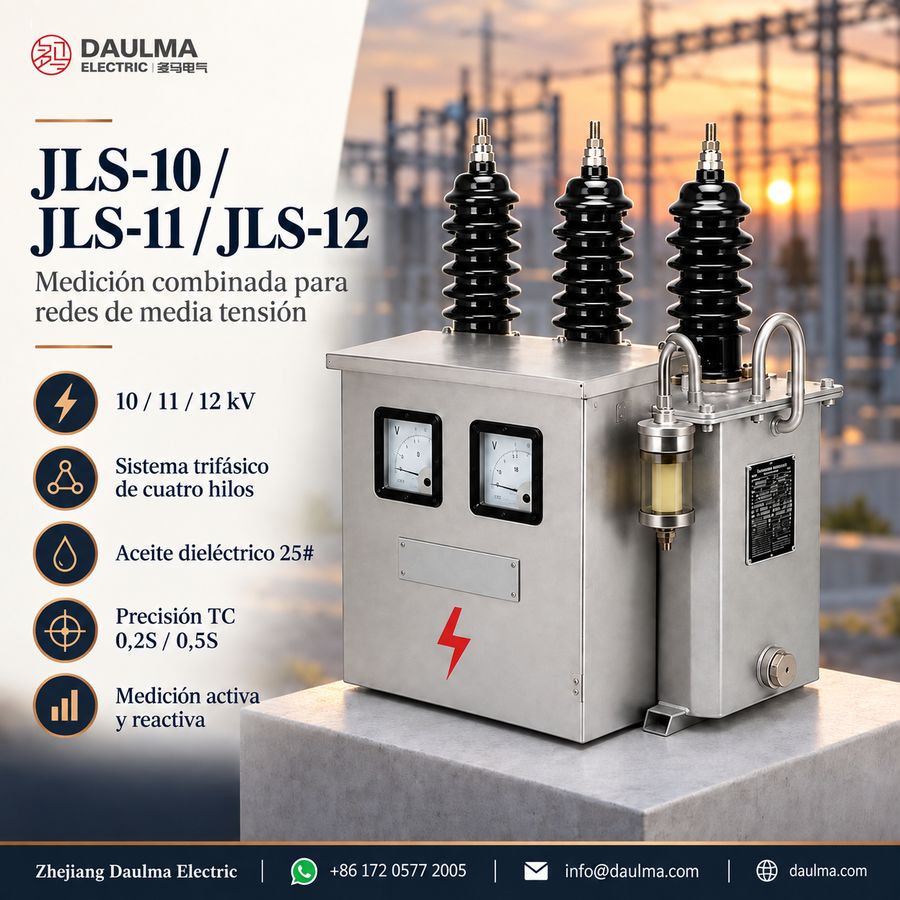

El JLS-10, JLS-11 y JLS-12 es una caja de medición trifásica de cuatro hilos, sumergida en aceite, diseñada para sistemas de distribución de media tensión de 10 kV, 11 kV y 12 kV. Integra transformadores de corriente (TC), transformadores de tensión (TT) y una caja para contador de energía en un único conjunto sellado lleno con aceite dieléctrico 25# para aislamiento y refrigeración.
Esta unidad ofrece medición de energía de alta precisión, adecuada para facturación comercial por parte de compañías eléctricas, subestaciones industriales y redes de distribución exteriores. Cumple con la norma GB17201 e incorpora un diseño antihurto para proteger la integridad de la facturación. Su construcción integrada reduce la complejidad de la instalación y garantiza un rendimiento fiable en entornos exteriores exigentes.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10kV / 11kV / 12kV |
| Tipo de sistema | Trifásico de cuatro hilos |
| Medio aislante | Aceite dieléctrico 25# |
| Clase de precisión del TC | 0.2S / 0.5S |
| Clase de precisión del TT | 0.2 / 0.5 |
| Frecuencia nominal | 50 Hz |
| Tensión primaria (TT) | 10 / √3 kV, 11 / √3 kV, 12 / √3 kV |
| Tensión secundaria (TT) | 100 / √3 V |
| Corriente secundaria (TC) | 5 A o 1 A |
| Tipo de medición | Energía activa y reactiva |
| Ambiente de instalación | Exterior |
| Norma de cumplimiento | GB17201 |
Designación del modelo
- J: Transformador combinado de instrumentación (TC + TT)
- L: Aplicación exterior (montaje en poste)
- S: Sistema trifásico de cuatro hilos
- 10/11/12: Tensión nominal del sistema en kV
Construcción
El JLS-10/11/12 presenta una robusta carcasa de resina moldeada y metal completamente sumergida en aceite dieléctrico 25#, proporcionando excelente rigidez dieléctrica y estabilidad térmica. Las conexiones primarias y secundarias se realizan mediante bornes de porcelana de alta calidad, garantizando un funcionamiento fiable en condiciones exteriores como lluvia, polvo y fluctuaciones térmicas. Los núcleos internos del TC y del TT están devanados con precisión y sellados dentro del tanque lleno de aceite para evitar la entrada de humedad. Un compartimento integrado alberga contadores de energía activa y reactiva, accesible mediante una puerta segura y resistente a manipulaciones. Todo el conjunto está diseñado para montaje en poste o subestación, incluyendo asas de izado y soportes de fijación para facilitar su instalación.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Montaje exterior en poste, subestación o puntos de distribución
- Temperatura ambiente: -25°C a +40°C
- Frecuencia nominal: 50 Hz o 60 Hz
- Grado de contaminación: Nivel IV
- Aislamiento: Sumergido en aceite con aceite dieléctrico 25#
- Puesta a tierra: Conectar el borne de tierra conforme al reglamento eléctrico local
- Mantenimiento: Requiere verificación periódica del nivel de aceite y calibración del contador
Parámetros técnicos
El JLS-10/11/12 es una caja exterior de medición combinada sumergida en aceite, diseñada para sistemas trifásicos de cuatro hilos de 10 kV, 11 kV y 12 kV. Utiliza aislamiento sumergido en aceite dieléctrico 25#, opera en temperaturas ambiente de -25°C a +40°C y cumple con la norma GB17201. La unidad admite relaciones de corriente de 5–300/5 A e incluye transformadores de tensión y corriente integrados para una medición precisa.
Variantes del modelo
| Modelo | Tensión del sistema |
Relación de tensión |
Nivel de aislamiento (kV) |
Aplicación |
|---|---|---|---|---|
| JLS-10 | 10kV | 10000/100V | 12/42/75 | Sistemas estándar chinos de 10 kV |
| JLS-11 | 11kV | 11000/110V o 11000/100V | 12/42/75 | Sistemas internacionales de 11 kV |
| JLS-12 | 12kV | 12000/100V | 12/42/75 | Sistemas internacionales de 12 kV |
Datos del transformador de tensión
| Clase de precisión | Potencia nominal (VA) | Aplicación |
|---|---|---|
| 0.2 | 50 VA | Medición de alta precisión |
| 0.5 | 25 VA | Medición estándar |
Datos del transformador de corriente
| Relación de corriente | Clase de precisión | Potencia nominal |
|---|---|---|
| 5 – 300/5A | 0.2S | 10 VA |
| 5 – 300/5A | 0.5S | 10 VA |
Instalación y cableado
Diagrama de instalación
La caja de medición combinada sumergida en aceite JLS-10/11/12 está diseñada para instalación en poste o sobre plataforma. Asegúrese de disponer de la holgura adecuada y de un montaje seguro conforme a los requisitos locales de la compañía eléctrica.
Diagrama de conexiones
Conecte los terminales primarios (AP1, AP2, CP1, CP2) a las líneas de alta tensión según se indica en el diagrama de conexiones. Los terminales secundarios deben conectarse a las entradas correspondientes en el compartimento lateral para contadores, que aloja los medidores de energía activa y reactiva. Verifique que las marcas en los terminales coincidan con las relaciones especificadas de tensión y corriente antes de energizar la unidad.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo según la tensión del sistema: JLS-10 para 10 kV, JLS-11 para 11 kV o JLS-12 para 12 kV.
- Elija la relación de tensión correcta: 10000/100 V (JLS-10), 11000/110 V o 11000/100 V (JLS-11), o 12000/100 V (JLS-12) para adaptarse a los requisitos de entrada del contador.
- Determine la corriente primaria del TC según la carga real; el rango admitido es de 5 A a 300 A con salida secundaria estándar de 5 A.
- Seleccione la clase de precisión del TC: 0.2S para medición de facturación de alta precisión o 0.5S para aplicaciones estándar.
- Especifique la clase de precisión del TT (0.2 o 0.5) y el tipo de conexión (relación simple o doble) según el diseño del sistema y las necesidades de flexibilidad de carga.
Preguntas Frecuentes
Q1: ¿Cómo se comporta en exteriores con alto grado de contaminación?
Soporta condiciones adversas. Opera en nivel de contaminación IV con temperaturas de -25°C a +40°C. Consulte al ingeniero para verificar el aislamiento en su zona específica.
Q2: ¿Cuál es el requisito de puesta a tierra para esta caja de medición?
Debe cumplir la normatividad local. Conecte el borne de tierra según el reglamento eléctrico de su región para garantizar la seguridad operativa. Solicite el manual de instalación al fabricante.
Q3: ¿Qué relaciones de corriente admite este modelo para sistemas trifásicos?
Admite configuraciones estándar. El equipo soporta relaciones de corriente de 5 a 300/5 A en sistemas de cuatro hilos. Confirme la relación exacta requerida con nuestro departamento de ventas antes de ordenar.
Q4: ¿Qué tipo de aislamiento utiliza y cómo se mantiene el nivel?
Usa aislamiento líquido. Está sumergido en aceite dieléctrico 25# y requiere verificación periódica del nivel de aceite y calibración del contador. Programe las rutinas de mantenimiento preventivo con su equipo técnico.
Q5: ¿Bajo qué norma técnica se fabrica y prueba este transformador de media tensión?
Cumple estándares establecidos. El modelo JLS-10/11/12 se fabrica bajo la norma GB17201 para garantizar parámetros técnicos precisos. Solicite los certificados de fábrica y reportes de pruebas antes de la entrega.
Q6: ¿Para qué redes de distribución es ideal esta unidad de medición combinada?
Es para media tensión. Está diseñada específicamente para redes de distribución de 10 kV, 11 kV y 12 kV en subestaciones o puntos de distribución. Contacte a Daulma para asesoría técnica en su proyecto.
