Обзор
Комбинированный маслонаполненный измерительный шкаф JLS-10, JLS-11, JLS-12 предназначен для трехфазных четырехпроводных распределительных сетей среднего напряжения 10 кВ, 11 кВ и 12 кВ. Устройство объединяет в едином герметичном корпусе, заполненном трансформаторным маслом марки 25#, трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и отсек счетчика электроэнергии.
Данное устройство обеспечивает высокоточный учет электроэнергии, подходящий для коммерческого учета у энергоснабжающих организаций, промышленных подстанций и наружных распределительных сетей. Изделие соответствует стандарту GB17201 и оснащено защитой от несанкционированного доступа для обеспечения целостности данных учета. Интегрированная конструкция снижает сложность монтажа и гарантирует надежную работу в суровых условиях наружной эксплуатации.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 10 кВ / 11 кВ / 12 кВ |
| Тип системы | Трехфазная четырехпроводная |
| Изоляционная среда | Трансформаторное масло марки 25# |
| Класс точности ТТ | 0,2S / 0,5S |
| Класс точности ТН | 0,2 / 0,5 |
| Номинальная частота | 50 Гц |
| Первичное напряжение (ТН) | 10 / √3 кВ, 11 / √3 кВ, 12 / √3 кВ |
| Вторичное напряжение (ТН) | 100 / √3 В |
| Вторичный ток (ТТ) | 5 А или 1 А |
| Тип учета | Активная и реактивная энергия |
| Условия установки | Наружная установка |
| Стандарт соответствия | GB17201 |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Предназначен для наружной (опорной) установки
- S: Трехфазная четырехпроводная система
- 10/11/12: Номинальное напряжение сети в кВ
Конструкция
Модели JLS-10/11/12 имеют прочный корпус из литой смолы и металла, полностью погруженный в трансформаторное масло марки 25#, что обеспечивает высокую электрическую прочность и термическую стабильность. Первичные и вторичные выводы выполнены через высококачественные фарфоровые втулки, гарантирующие надежную работу в наружных условиях, включая дождь, пыль и перепады температур. Сердечники ТТ и ТН точно намотаны и герметично размещены внутри масляного бака для предотвращения проникновения влаги. Интегрированный отсек для счетчиков электроэнергии вмещает как активные, так и реактивные счетчики и доступен через защищенную дверцу с защитой от несанкционированного вскрытия. Вся конструкция предназначена для установки на опоре или подстанции и комплектуется монтажными кронштейнами и проушинами для подъема.
Технические параметры
Условия эксплуатации
- Место установки: Наружная опорная, подстанционная или распределительная установка
- Температура окружающей среды: от -25°C до +40°C
- Номинальная частота: 50 Гц или 60 Гц
- Степень загрязнения: IV класс
- Изоляция: Маслонаполненная, с использованием трансформаторного масла марки 25#
- Заземление: Подключите заземляющий зажим в соответствии с местными нормами ПУЭ
- Обслуживание: Требуется периодическая проверка уровня масла и поверка счетчиков
Технические параметры
Комбинированный маслонаполненный измерительный шкаф JLS-10/11/12 предназначен для трехфазных четырехпроводных сетей 10 кВ, 11 кВ и 12 кВ. Устройство использует масляную изоляцию с трансформаторным маслом марки 25#, работает при температуре окружающей среды от -25°C до +40°C и соответствует стандарту GB17201. Поддерживает коэффициенты тока от 5–300/5 А и включает интегрированные трансформаторы напряжения и тока для точного учета.
Варианты исполнения
| Модель | Напряжение сети |
Коэффициент напряжения |
Уровень изоляции (кВ) |
Применение |
|---|---|---|---|---|
| JLS-10 | 10 кВ | 10000/100 В | 12/42/75 | Сети 10 кВ по китайскому стандарту |
| JLS-11 | 11 кВ | 11000/110 В или 11000/100 В | 12/42/75 | Международные сети 11 кВ |
| JLS-12 | 12 кВ | 12000/100 В | 12/42/75 | Международные сети 12 кВ |
Данные трансформатора напряжения
| Класс точности | Номинальная мощность (В·А) | Применение |
|---|---|---|
| 0,2 | 50 В·А | Высокоточный учет |
| 0,5 | 25 В·А | Стандартный учет |
Данные трансформатора тока
| Коэффициент тока | Класс точности | Номинальная мощность |
|---|---|---|
| 5 – 300/5 А | 0,2S | 10 В·А |
| 5 – 300/5 А | 0,5S | 10 В·А |
Установка и подключение

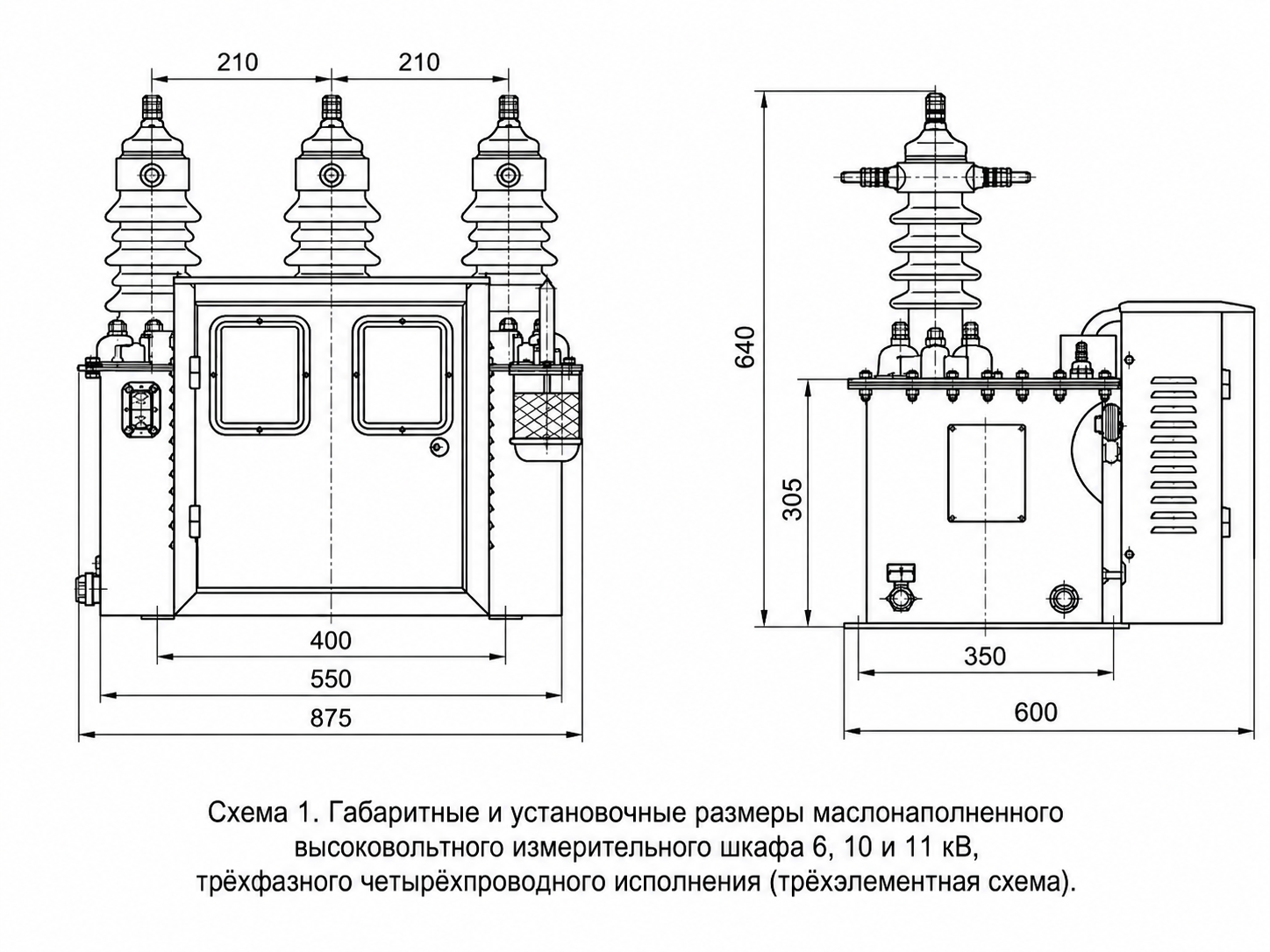

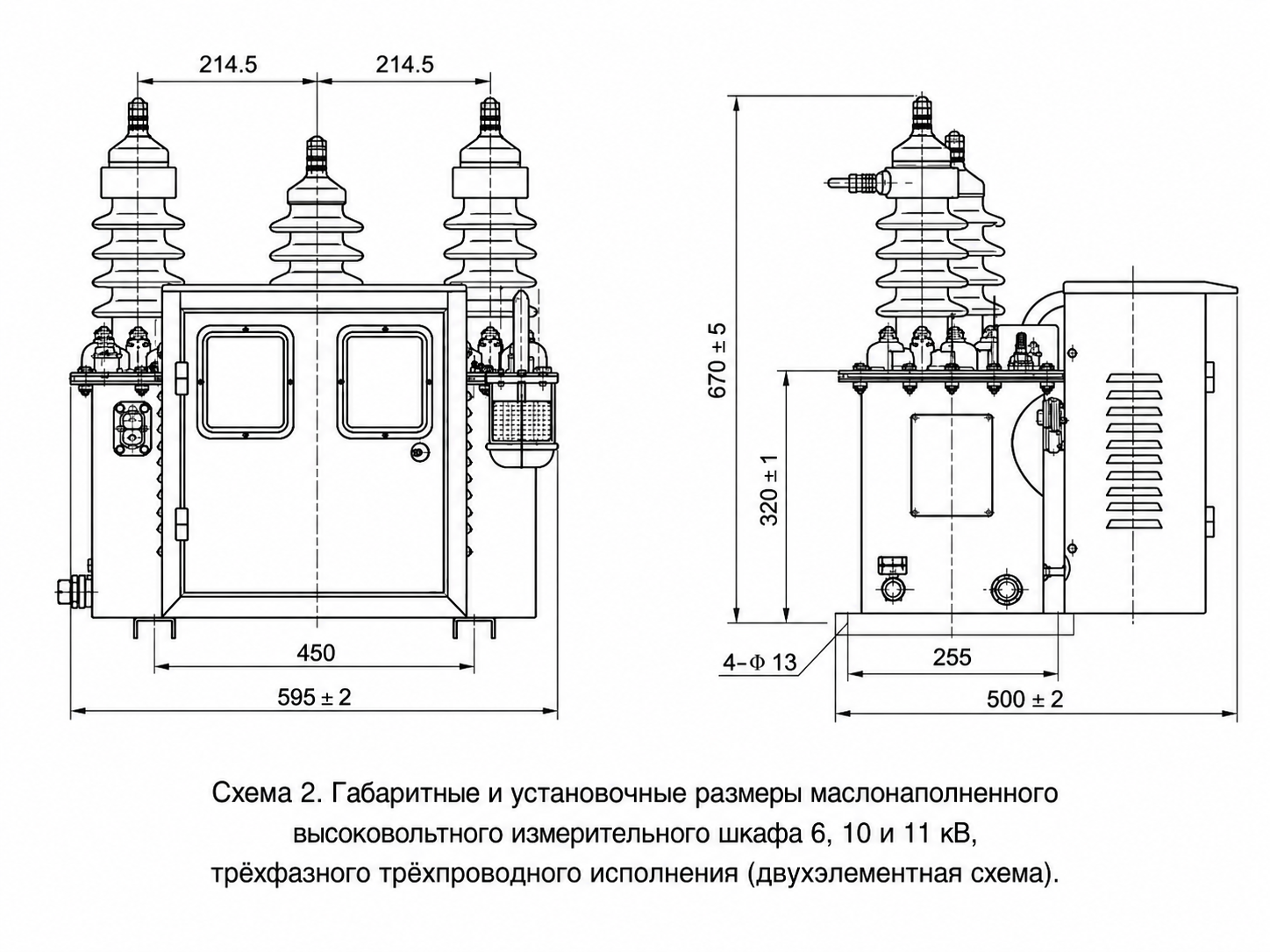

Схема установки
Комбинированный маслонаполненный измерительный шкаф JLS-10/11/12 предназначен для опорной или наземной установки. Обеспечьте достаточные габаритные зазоры и надежное крепление в соответствии с требованиями местной энергоснабжающей организации.

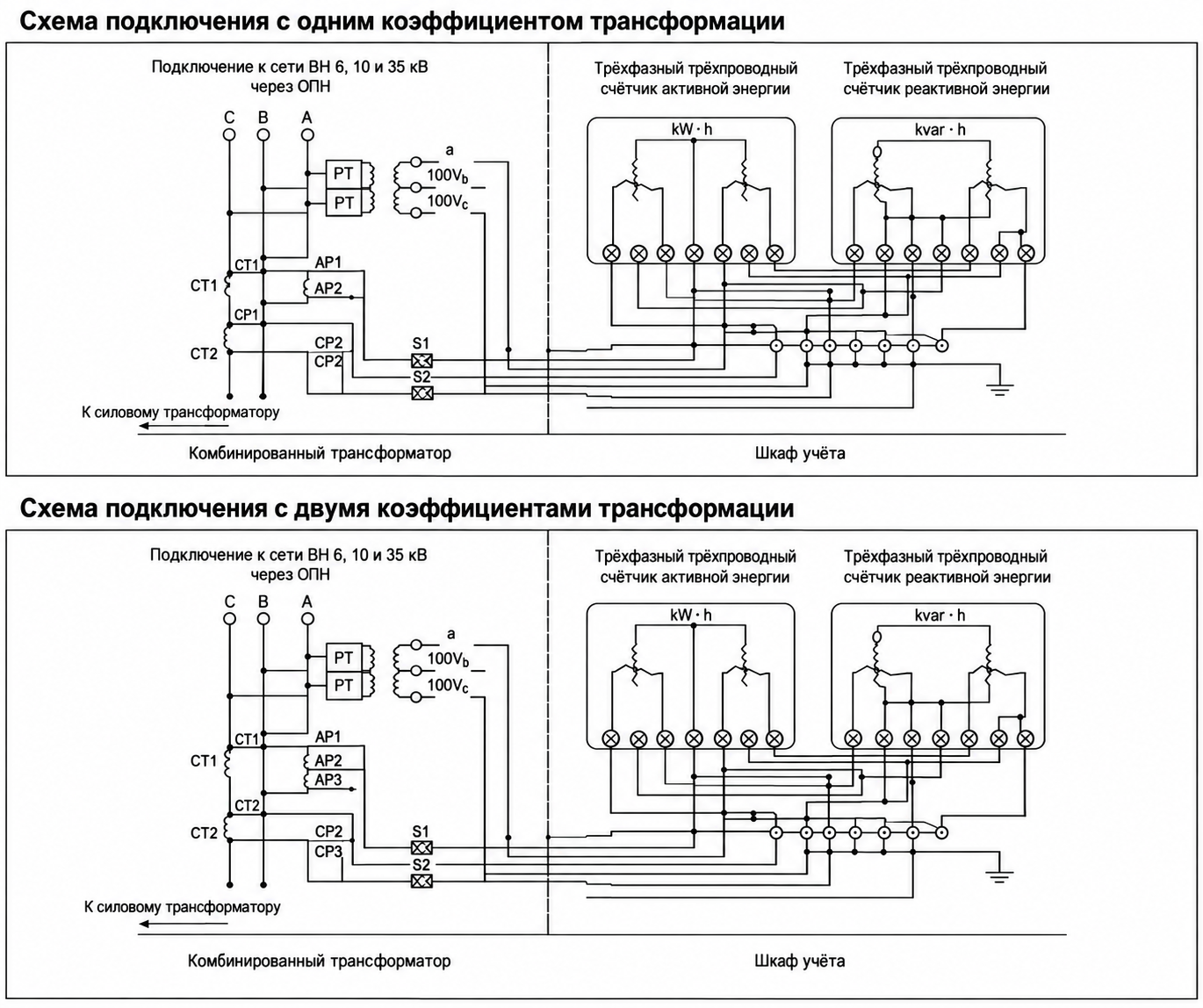

Электрическая схема подключения
Подключите первичные выводы (AP1, AP2, CP1, CP2) к линиям высокого напряжения согласно электрической схеме. Вторичные выводы должны быть подключены к соответствующим входам в боковом отсеке счетчика, где установлены счетчики активной и реактивной энергии. Перед подачей напряжения убедитесь, что маркировка клемм соответствует указанным коэффициентам напряжения и тока.
Подбор и частые вопросы
Руководство по выбору
- Выберите модель в зависимости от напряжения сети: JLS-10 для 10 кВ, JLS-11 для 11 кВ или JLS-12 для 12 кВ.
- Укажите правильное передаточное отношение напряжения: 10000/100 В (JLS-10), 11000/110 В или 11000/100 В (JLS-11), 12000/100 В (JLS-12) в соответствии с требованиями входа счетчика.
- Определите первичный ток ТТ исходя из фактической нагрузки; поддерживаемый диапазон — от 5 А до 300 А при стандартном вторичном токе 5 А.
- Выберите класс точности ТТ: 0,2S для высокоточного коммерческого учета или 0,5S для стандартных применений.
- Укажите класс точности ТН (0,2 или 0,5) и тип соединения (одно- или двухкоэффициентное) в зависимости от проектных требований и необходимости гибкости учета при изменении нагрузки.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен маслонаполненный измерительный шкаф JLS-10/11/12?
JLS-10/11/12 — это наружный маслонаполненный комбинированный измерительный блок для распределительных сетей среднего напряжения 10 кВ, 11 кВ и 12 кВ. Он объединяет в одном компактном корпусе трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и отсек счетчика электроэнергии, обеспечивая точный учет активной и реактивной энергии для коммерческого учета и промышленных систем измерения.
Вопрос 2: Каковы преимущества интегрированной конструкции отсека счетчика?
Интегрированная конструкция сокращает время монтажа и затраты на обслуживание за счет объединения ТТ, ТН и счетчиков в одном герметичном блоке. Она включает встроенную защиту от хищения и поддерживает учет как активной, так и реактивной энергии, обеспечивая надежный и безопасный сбор данных коммерческого качества.
Вопрос 3: Чем отличаются модели JLS-10, JLS-11 и JLS-12?
Модели различаются в основном номинальным напряжением сети и соответствующими коэффициентами трансформации напряжения: JLS-10 (10 кВ, 10000/100 В), JLS-11 (11 кВ, 11000/110 В или 11000/100 В), JLS-12 (12 кВ, 12000/100 В). Все модели имеют одинаковый уровень изоляции (12/42/75 кВ) и диапазон ТТ (5–300/5 А).
Вопрос 4: Какое техническое обслуживание требуется маслонаполненному измерительному шкафу?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, анализ качества масла и замену масла через сливное отверстие при необходимости. Необходимо осматривать фарфоровые втулки на наличие трещин или загрязнений, а также периодически проводить поверку установленных счетчиков электроэнергии для поддержания точности.
Вопрос 5: Какие средства защиты от хищения предусмотрены?
Устройство оснащено герметичным отсеком счетчика с индикацией вскрытия, защищенными соединениями клемм и ограниченным доступом к измерительным компонентам. Эти меры предотвращают несанкционированное вмешательство и защищают целостность данных коммерческого учета.
Вопрос 6: Какие классы точности доступны для ТТ и ТН?
ТТ доступны в классах точности 0,2S (для высокоточного коммерческого учета) или 0,5S (для стандартных применений). ТН предлагаются с классами точности 0,2 или 0,5 в зависимости от требований системы учета.
Вопрос 7: В чем разница между одно- и двухкоэффициентным соединением?
Однокоэффициентное соединение использует один фиксированный коэффициент трансформации тока во всех фазах. Двухкоэффициентное соединение поддерживает два коэффициента ТТ на фазу — обычно высокотоковый контур (например, AP1–AP2) и низкотоковый контур (например, AP1–AP3) — что обеспечивает гибкий учет при изменении нагрузки.
Frequently Asked Questions
Q1: Подходит ли трансформатор JLS-10 для сетей 11 кВ?
Да, устройство адаптировано для сетей 10, 11 и 12 кВ. Конструкция включает интегрированные трансформаторы тока и напряжения. Уточняйте коэффициент трансформации при заказе.
Q2: Какие условия окружающей среды допустимы при наружной установке?
Эксплуатация разрешена при температуре от -25°C до +40°C и степени загрязнения IV. Изоляция выполнена на масле марки 25#. Запросите инструкцию по обслуживанию на заводе.
Q3: На какой частоте работает комбинированный измерительный шкаф?
Оборудование работает на частоте 50 или 60 Гц и соответствует стандарту GB17201. Номинальное напряжение вторичных обмоток составляет 100 В. Запросите опросный лист для подбора.
Q4: Как настраиваются коэффициенты тока под проект?
Поддерживаются коэффициенты от 5 до 300/5 А. Настройка выполняется под конкретные требования проекта. Свяжитесь с нами для согласования технического задания.
Q5: Что входит в стандартный пакет документации?
Продукция соответствует стандарту GB17201. Точный перечень протоколов и сертификатов предоставляется по запросу. Уточняйте требования к документации у вашего менеджера.
Q6: Где применяется комбинированный маслонаполненный трансформатор JLS?
Устройство используется для точного учета в трехфазных четырехпроводных сетях 10-12 кВ. Оборудование монтируется на открытых подстанциях и в РУ. Запросите актуальный прайс-лист у производителя.
