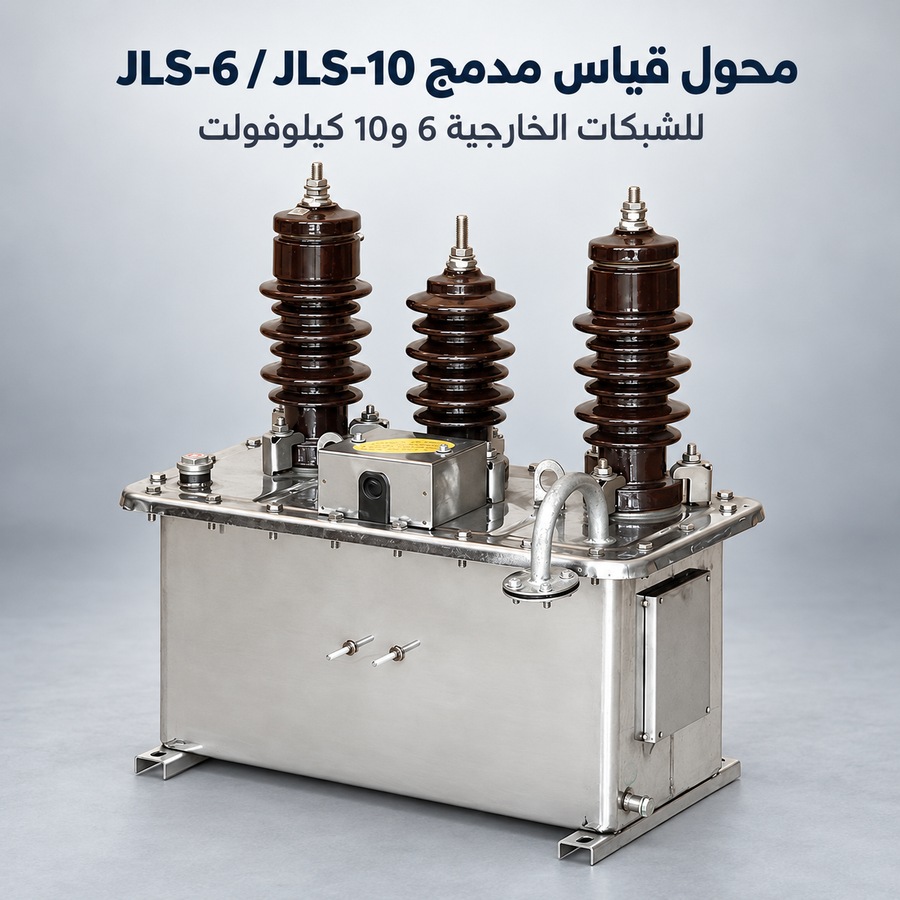

نظرة عامة
محولا JLS-6 وJLS-10 هما محولا أجهزة مدمجان ثلاثيا الطور، مغموران بالزيت ومصممان لأنظمة توزيع الجهد المتوسط 6 كيلوفولت و10 كيلوفولت. يدمج هذان الجهازان محولات التيار (CT) ومحولات الجهد (VT) داخل غلاف واحد مغلق ومملوء بالزيت، مما يوفر عزلًا موثوقًا وأداءً حراريًا ممتازًا في البيئات الخارجية القاسية.
يُصنَعان بدقة قياسية من الفئة 0.2 أو 0.2S، ويُستخدمان في القياس الدقيق للطاقة الفعالة واللافعالة في الشبكات الريفية ومحطات التحويل الصناعية ومشاريع ترقية شبكات التوزيع. يتماشى التصميم مع المعايير الوطنية الصينية GB 20840.1–20840.4، ويتطلب تركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن 1 متر من مكان التركيب لحماية الجهاز من فرط الجهد.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| فئة جهد النظام | 6 كيلوفولت أو 10 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| التكوين | ثلاثي الطور على توصيل V/V (2× VT + 2× CT) |
| درجة الدقة | 0.2 أو 0.2S |
| وسط العزل | مغمور بالزيت مع جهاز مضاد للرطوبة |
| التطبيق | قياس الطاقة الفعالة واللافعالة |
| بيئة التركيب | خارجي |
| المعايير المطبقة | GB 20840.1-2010، GB 20840.2-2014، GB 20840.3-2013، GB 20840.4-2015 |
| حماية فرط الجهد | يلزم تركيب مانع صواعق أكسيد الزنك على بعد ≤1 متر |

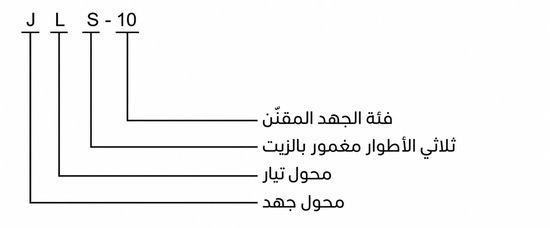

ترميز الموديل
- J: محول مدمج (متكامل)
- L: مكون محول التيار
- S: تكوين ثلاثي الطور
- 6، 10: فئة الجهد بوحدة كيلوفولت

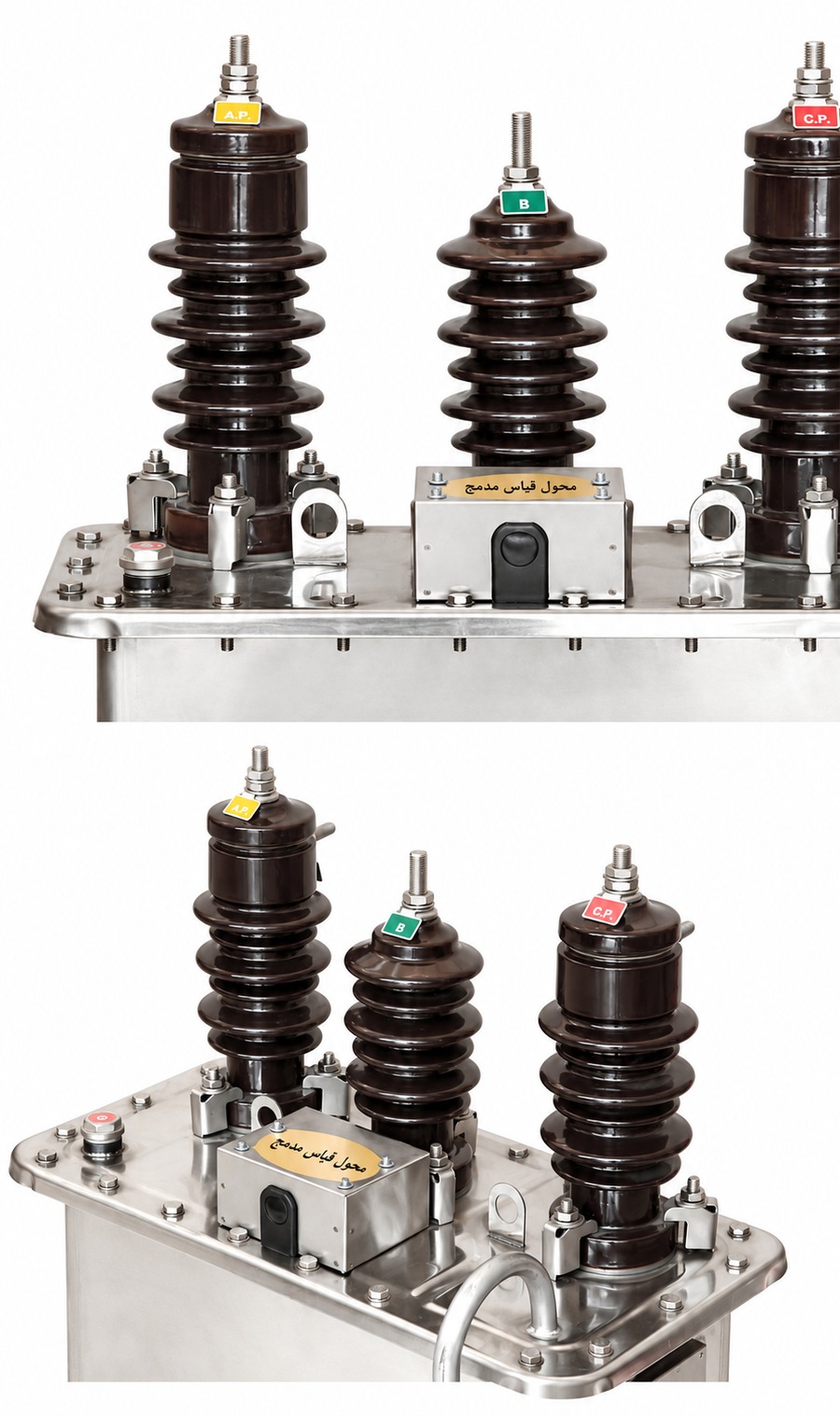

البناء
يتميز المحول بتصميم مغمور بالزيت مع خزان مستطيل مغلق مناسب للتركيب الخارجي على الأعمدة أو المنصات. يتضمن جهاز تنفس متكامل مضاد للرطوبة لمنع دخول الرطوبة، مما يضمن سلامة العزل على المدى الطويل. يحتوي الخزان على حلقات رفع للتعامل الآمن، ومؤشر مستوى زيت لمراقبة مرئية، وصمام تصريف للصيانة، وبرغي تأريض لأغراض السلامة. داخليًا، يتم تركيب محولي جهد أحاديي الطور ومحولي تيار على حوامل معزولة، مع توجيه جميع أطراف الدخل والخرج عبر عوازل مختومة. يوفر هذا البناء أداءً حراريًا مستقرًا، ومقاومة ممتازة للعوامل البيئية، وامتثالًا لمتطلبات التشغيل الخارجي.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي (مثبت على عمود أو منصة)
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (الارتفاعات الأعلى تتطلب تأكيدًا هندسيًا وتعديل المواصفات)
- درجة الحرارة المحيطة: يُرجى استشارة المصنع لمتطلبات موقع التركيب المحدد
- درجة التلوث: يُحدد شدة التلوث لاختيار العزل الخارجي المناسب
- الظروف البيئية: مصمم للتعرض الخارجي؛ جهاز مقاومة الرطوبة يحمي من دخول الرطوبة
المعالم التقنية
محولات سلسلة JLS-6 وJLS-10 هي محولات أجهزة مدمجة ثلاثية الطور مغمورة بالزيت للتركيب الخارجي، مصنفة لأنظمة توزيع التيار المتردد 6 كيلوفولت و10 كيلوفولت. تتميز بمحولات جهد وتيار كهرومغناطيسية بتوصيل V/V، وتتوافق مع معايير GB 20840، وتدعم درجات دقة قياس 0.2 و0.2S. صُممت لدرجات حرارة محيطة وفقًا لاستشارة خاصة بالموقع وارتفاعات تصل إلى 1000 متر، وتستوعب نطاقًا من التيار الابتدائي المناسب لتطبيقات قياس الطاقة.
أنواع الموديلات
| الموديل | الجهد | التكوين | نوع العزل |
|---|---|---|---|
| JLS-6 | 6KV | توصيل ثلاثي الطور V/V مع محولي جهد أحاديين ومحولي تيار | مغمور بالزيت |
| JLS-10 | 10KV | توصيل ثلاثي الطور V/V مع محولي جهد أحاديين ومحولي تيار | مغمور بالزيت |
| JLSZV-10 | 10KV | توصيل ثلاثي الطور V/V مع محولي جهد أحاديين ومحولي تيار | مغمور بالزيت |
بيانات محول الجهد
| النوع (النسبة) |
الجهد المقنن (كيلوفولت) |
الجهد الثانوي (فولت) |
درجة الدقة |
القدرة المقننة (فولت أمبير) |
الحمل (فولت أمبير) |
|---|---|---|---|---|---|
| حسب الطلب | 6 / √3 أو 10 / √3 | 100 / √3 | 0.2 | 30–100 | حسب مواصفات المشروع |
بيانات محول التيار
| التيار الابتدائي |
التيار الثانوي |
درجة الدقة (الحماية/ القياس) |
القدرة المقننة (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي |
|---|---|---|---|---|---|
| 5–600A | 1 أو 5A | 0.2 / 0.2S | 5–30 | 25 × In لمدة 1 ثانية | 62.5 × In |
التركيب والتوصيلات
مخطط التركيب

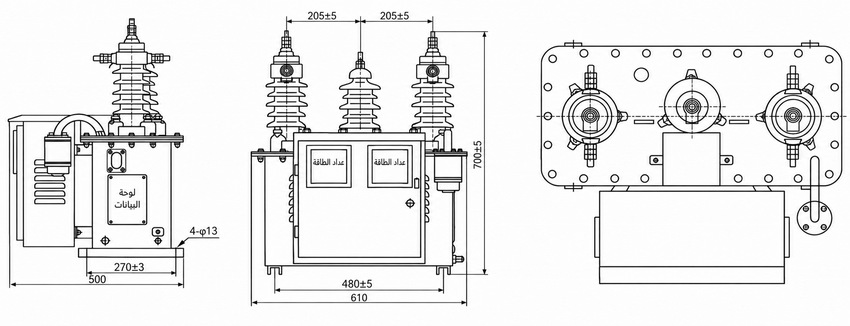

تم تصميم محولات JLS-6 وJLS-10KV المدمجة المغمورة بالزيت للتركيب الخارجي ثلاثي الطور. ثبّت الوحدة بإحكام باستخدام حوامل التركيب المخصصة كما هو موضح في الرسم البعدي. وصّل الموصلات الابتدائية بأطراف الجهد العالي أو العوازل، مع ضمان عزم الدوران الصحيح وسلامة التوصيل. حافظ على مسافة كافية حول المحول لضمان العزل، وتبدد الحرارة، وسهولة الصيانة، وفحص مستوى الزيت. قم بتركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن 1 متر من المحول لحماية فعّالة من فرط الجهد. قبل التشغيل، أزل سدادة جهاز التنفس من الجهاز المضاد للرطوبة لتمكين وظيفة التنفس الصحيحة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر فئة الجهد (JLS-6 لـ 6 كيلوفولت أو JLS-10 لـ 10 كيلوفولت) وفقًا لمستوى جهد شبكة التوزيع لديك.
- حدد نسبة محول الجهد (الابتدائي/الثانوي) ونسبة محول التيار (التيار الابتدائي/الثانوي) وفقًا لمتطلبات القياس والحماية.
- عرّف درجة الدقة (0.2 أو 0.2S) بشكل منفصل لكل من أقسام محول التيار ومحول الجهد لتلبية المعايير التنظيمية المحلية أو متطلبات المرافق.
- تأكد من قيم الخرج الثانوية لكل من محول التيار ومحول الجهد لضمان التوافق مع أجهزة القياس أو المرحلات المتصلة.
- قدّم تفاصيل بيئة التركيب بما في ذلك مدى درجة الحرارة المحيطة، الارتفاع، ودرجة التلوث لضمان الأداء الخارجي المناسب.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لفواتير قياس الطاقة؟
تعتمد على فئة 0.2S لقياس الفواتير. تضمن دقة ±0.2% ضمن نطاق التيار المقنن حسب معيار GB 20840. يرجى تحديد متطلبات القياس عند الطلب.
Q2: هل يمكن تركيب هذه المحولات في ارتفاعات تتجاوز 1000 متر؟
يتطلب التركيب فوق 1000 متر تأكيدًا هندسيًا وتعديل المواصفات. المحول مصمم للتركيب الخارجي حتى 1000 متر مع حماية من الرطوبة. تواصل معنا لتقييم موقع التركيب.
Q3: ما الفرق التقني بين موديلات JLS-6 و JLSZV-10؟
كلاهما محولات مدمجة ثلاثية الطور بتوصيل V/V مغمورة بالزيت. يُستخدم JLS-6 لأنظمة 6KV بينما JLSZV-10 لأنظمة 10KV. حدد جهد النظام للتأكد من الموديل.
Q4: في أي تطبيقات تُستخدم محولات الأجهزة المدمجة ثلاثية الطور؟
تُستخدم لقياس الطاقة في شبكات توزيع التيار المتردد 6KV و10KV. تعتمد على محولات جهد وتيار كهرومغناطيسية بتوصيل V/V. راجع الكتالوج التقني لمزيد من التفاصيل.
Q5: هل تتوافق هذه المحولات مع معايير القياس الدولية؟
نعم، تتوافق المحولات مع معيار GB 20840. تدعم درجات الدقة 0.2 و0.2S لقياس الطاقة. يرجى طلب شهادات الاختبار الخاصة بالدفعة عند الشراء.
Q6: كيف يتم اختيار العزل الخارجي لبيئات التلوث المختلفة؟
يُحدد شدة التلوث لاختيار العزل الخارجي المناسب. المحول مصمم للتعرض الخارجي ويحتوي على جهاز مقاومة للرطوبة. استشر المصنع لتحديد درجة التلوث المطلوبة.
