Descripción general

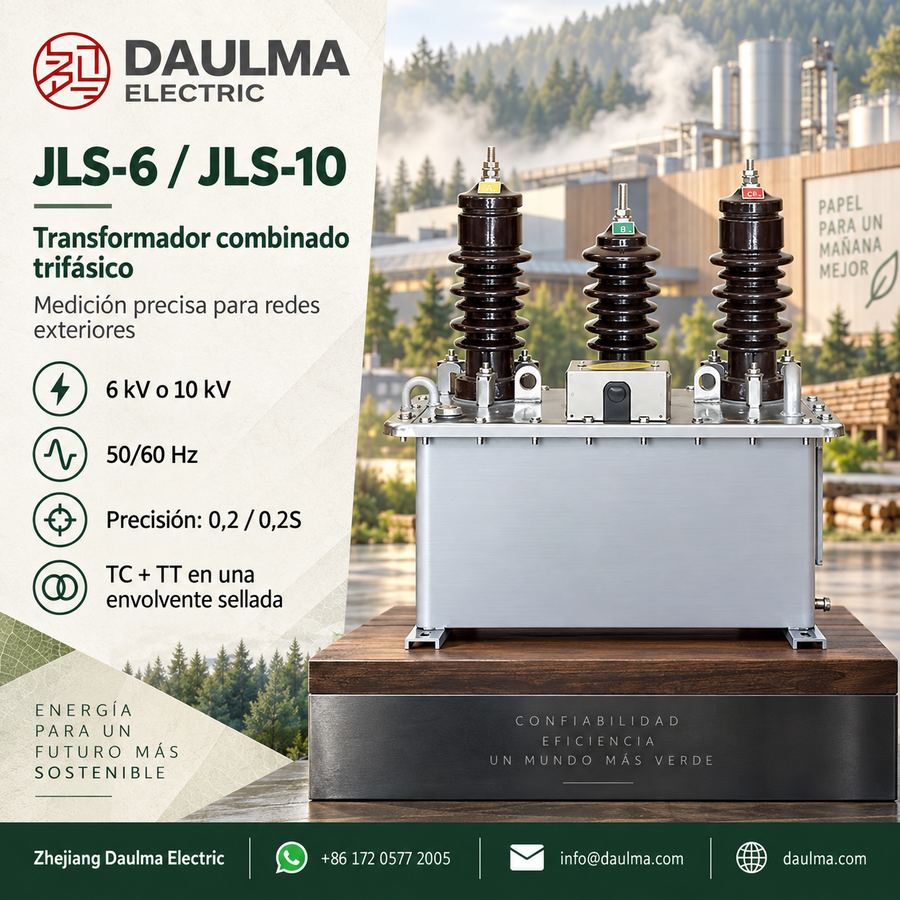

Los modelos JLS-6 y JLS-10 son transformadores combinados trifásicos para exteriores, inmersos en aceite, diseñados para sistemas de distribución de media tensión de 6 kV y 10 kV. Estas unidades integran transformadores de corriente (TC) y transformadores de tensión (TT) en una única envolvente sellada llena de aceite, proporcionando aislamiento fiable y rendimiento térmico en entornos exteriores exigentes.
Fabricados según las clases de precisión para medición 0,2 o 0,2S, permiten mediciones precisas de energía activa y reactiva en redes rurales, subestaciones industriales y modernizaciones de redes de distribución. El diseño cumple con las normas nacionales chinas de la serie GB 20840.1–20840.4 y requiere la instalación de un pararrayos de óxido de zinc a menos de 1 m para protección contra sobretensiones.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 6 kV o 10 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Configuración | Trifásica V/V (2× TT + 2× TC) |
| Clase de precisión | 0,2 o 0,2S |
| Medio aislante | Inmersión en aceite con dispositivo antihumedad |
| Aplicación | Medición de energía activa y reactiva |
| Ambiente de instalación | Exterior |
| Normas aplicables | GB 20840.1-2010, GB 20840.2-2014, GB 20840.3-2013, GB 20840.4-2015 |
| Protección contra sobretensiones | Se requiere pararrayos de óxido de zinc a ≤1 m |
Designación del modelo
- J: Transformador combinado (integrado)
- L: Componente de transformador de corriente
- S: Configuración trifásica
- 6, 10: Clase de tensión en kV
Construcción
El transformador presenta un diseño inmerso en aceite con una cuba rectangular sellada, adecuada para montaje en poste o plataforma al aire libre. Incorpora un respiradero integrado antihumedad que evita la entrada de humedad, garantizando la integridad del aislamiento a largo plazo. La cuba incluye orejas de izado para manipulación, indicador de nivel de aceite para monitoreo visual, válvula de drenaje para mantenimiento y tornillo de puesta a tierra para seguridad. Internamente, dos transformadores de tensión monofásicos y dos transformadores de corriente están montados sobre soportes aislantes, con todos los terminales primarios y secundarios canalizados a través de boquillas selladas. Esta construcción ofrece un rendimiento térmico estable, resistencia ambiental y cumplimiento con las exigencias operativas en exteriores.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior (montaje en poste o plataforma)
- Altitud: No superior a 1000 m sobre el nivel del mar (altitudes mayores requieren confirmación técnica y ajuste de especificaciones)
- Temperatura ambiente: Consulte con fábrica los requisitos específicos del lugar de instalación
- Nivel de contaminación: Especifique la severidad de la contaminación para una selección adecuada del aislamiento externo
- Condiciones ambientales: Diseñado para exposición exterior; el dispositivo antihumedad protege contra la entrada de humedad
Parámetros técnicos
La serie JLS-6 y JLS-10 comprende transformadores combinados instrumentales trifásicos para exteriores, inmersos en aceite, clasificados para sistemas de distribución CA de 6 kV y 10 kV. Incorporan transformadores electromagnéticos de tensión y corriente en conexión V/V, cumplen con las normas GB 20840 y admiten clases de precisión para medición 0,2 y 0,2S. Diseñados para temperaturas ambiente según consulta específica del emplazamiento y altitudes hasta 1000 m, admiten diversos valores nominales de corriente primaria adecuados para aplicaciones de medición energética.
Variantes de modelo
| Modelo | Tensión | Configuración | Tipo de aislamiento |
|---|---|---|---|
| JLS-6 | 6 kV | Conexión trifásica V/V con dos TT monofásicos y dos TC | Inmersión en aceite |
| JLS-10 | 10 kV | Conexión trifásica V/V con dos TT monofásicos y dos TC | Inmersión en aceite |
| JLSZV-10 | 10 kV | Conexión trifásica V/V con dos TT monofásicos y dos TC | Inmersión en aceite |
Datos del transformador de tensión
| Tipo (Relación) |
Tensión nominal (kV) |
Tensión secundaria (V) |
Clase de precisión |
Potencia nominal (VA) |
Carga (VA) |
|---|---|---|---|---|---|
| Personalizado | 6 / √3 o 10 / √3 | 100 / √3 | 0,2 | 30–100 | Según especificación del proyecto |
Datos del transformador de corriente
| Corriente primaria |
Corriente secundaria |
Clase de precisión (Protección/ Medición) |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|---|
| 5–600 A | 1 o 5 A | 0,2 / 0,2S | 5–30 | 25 × In durante 1 s | 62,5 × In |
Instalación y cableado
Diagrama de instalación
Los transformadores combinados JLS-6 y JLS-10 kV inmersos en aceite están diseñados para instalación trifásica en exteriores. Monte la unidad firmemente utilizando las ménsulas de fijación indicadas en el plano dimensional. Conecte los conductores primarios a los terminales o boquillas de alta tensión, asegurando el par de apriete y la integridad de la conexión adecuados. Mantenga una distancia mínima suficiente alrededor del transformador para garantizar aislamiento, disipación térmica, acceso para mantenimiento e inspección del nivel de aceite. Instale un pararrayos de óxido de zinc a menos de 1 metro del transformador para una protección eficaz contra sobretensiones. Antes de la puesta en tensión, retire el tapón del respiradero del dispositivo antihumedad para habilitar su función de respiración.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la clase de tensión (JLS-6 para 6 kV o JLS-10 para 10 kV) según el nivel de tensión de su red de distribución.
- Especifique la relación del transformador de tensión (primario/secundario) y la relación del transformador de corriente (primario nominal/secundario) de acuerdo con los requisitos de medición y protección.
- Defina la clase de precisión (0,2 o 0,2S) por separado para las secciones de TC y TT para cumplir con las normativas locales o estándares de la compañía eléctrica.
- Confirme los valores de salida secundaria tanto para TC como para TT, asegurando compatibilidad con los equipos de medición o relés conectados.
- Proporcione detalles del entorno de instalación, incluyendo rango de temperatura ambiente, altitud y nivel de contaminación, para garantizar un rendimiento adecuado en exteriores.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión se usa para facturación de energía?
La clase 0,2S es la indicada para facturación energética. Garantiza alta precisión en un rango amplio según la norma GB 20840. Contacte con fábrica para calibración específica.
Q2: ¿Pueden instalarse estos transformadores combinados a más de 1000 metros de altitud?
Sí, pero requiere confirmación técnica y ajuste de especificaciones de aislamiento. Están diseñados para altitudes hasta 1000 m sobre el nivel del mar. Envíe los datos del emplazamiento para validación.
Q3: ¿Cómo se solicitan valores nominales de corriente primaria personalizados para este modelo?
Sí, admiten diversos valores nominales de corriente primaria según la aplicación. La personalización está sujeta a confirmación técnica previa. Especifique sus requerimientos exactos al realizar la consulta.
Q4: ¿Cuál es la configuración de conexión para los transformadores de tensión y corriente?
Incorporan transformadores electromagnéticos en conexión V/V. Esta configuración es estándar para sistemas de distribución CA de 6 kV y 10 kV. Adecuada para aplicaciones de medición energética en redes exteriores.
Q5: ¿Por qué se eligen los transformadores JLS para medición energética en exteriores?
Se eligen por su inmersión en aceite y dispositivo antihumedad para intemperie. Son ideales para montaje en poste o plataforma en sistemas de 6 kV y 10 kV. Cumplen con la normativa GB 20840.
Q6: ¿Cuándo se debe consultar a fábrica sobre la temperatura ambiente de instalación?
Debe consultarse siempre antes de la compra para asegurar el diseño térmico correcto. Los equipos están diseñados para exposición exterior, pero los rangos exactos dependen del emplazamiento. Envíe los datos climáticos para validación.
