Обзор
Модели JLS-6 и JLS-10 — это трехфазные наружные масляные комбинированные измерительные трансформаторы, предназначенные для распределительных сетей среднего напряжения 6 кВ и 10 кВ. Данные устройства объединяют трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) в одном герметичном маслонаполненном корпусе, обеспечивая надежную изоляцию и стабильные тепловые характеристики в суровых условиях эксплуатации на открытом воздухе.
Изготовленные с классами точности 0,2 или 0,2S для учета, они обеспечивают высокоточные измерения активной и реактивной энергии в сельских электрических сетях, промышленных подстанциях и при модернизации распределительных систем. Конструкция соответствует серии китайских национальных стандартов GB 20840.1–20840.4 и требует установки оксидно-цинкового разрядника на расстоянии не более 1 м от трансформатора для защиты от перенапряжений.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 6 кВ или 10 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Конфигурация | Трехфазная схема V/V (2× ТН + 2× ТТ) |
| Класс точности | 0,2 или 0,2S |
| Изоляционная среда | Масляная с устройством защиты от влаги |
| Назначение | Учет активной и реактивной энергии |
| Условия установки | Наружная установка |
| Применимые стандарты | GB 20840.1-2010, GB 20840.2-2014, GB 20840.3-2013, GB 20840.4-2015 |
| Защита от перенапряжений | Требуется оксидно-цинковый разрядник в пределах 1 м |

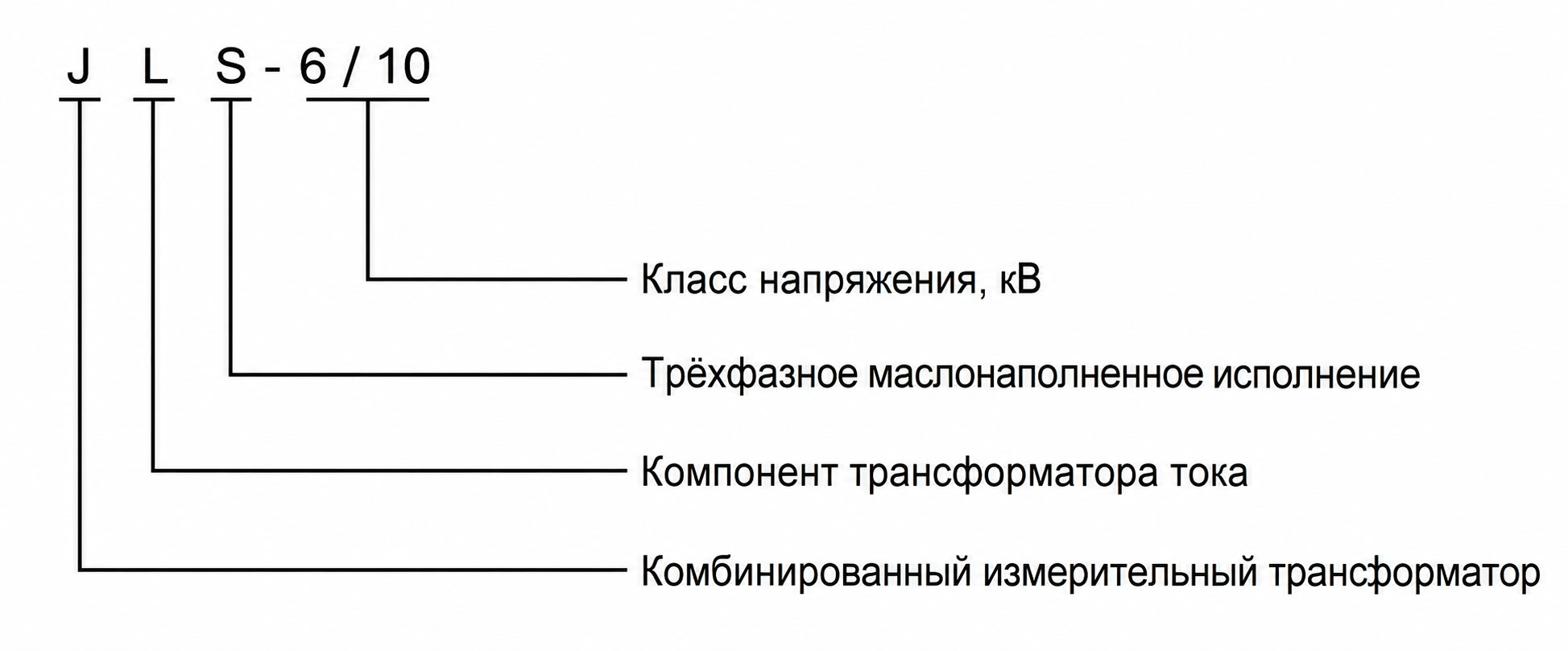

Расшифровка обозначения модели
- J: Комбинированный (интегрированный) трансформатор
- L: Компонент трансформатора тока
- S: Трехфазная конфигурация
- 6, 10: Класс напряжения в кВ
Конструкция
Трансформатор выполнен по масляной технологии с герметичным прямоугольным баком, пригодным для установки на опоре или платформе на открытом воздухе. В конструкции предусмотрено встроенное устройство защиты от влаги (дыхательный патрон), предотвращающее проникновение влаги и обеспечивающее долговременную целостность изоляции. Бак оснащен монтажными проушинами для транспортировки, указателем уровня масла для визуального контроля, сливным клапаном для обслуживания и болтом заземления для безопасности. Внутри бака на изоляционных опорах установлены два однофазных трансформатора напряжения и два трансформатора тока, а все первичные и вторичные выводы выведены через герметичные вводы. Такая конструкция обеспечивает стабильные тепловые характеристики, устойчивость к внешним воздействиям и соответствие требованиям наружной эксплуатации.
Технические параметры
Условия эксплуатации
- Условия установки: Наружная установка (на опоре или на платформе)
- Высота над уровнем моря: Не более 1000 м (для больших высот требуется инженерное подтверждение и корректировка спецификации)
- Температура окружающей среды: Уточняйте у завода-изготовителя в зависимости от конкретных условий места установки
- Степень загрязнения: Укажите степень загрязнения для правильного выбора наружной изоляции
- Климатические условия: Предназначены для эксплуатации на открытом воздухе; устройство защиты от влаги предотвращает проникновение влаги
Технические параметры
Серия JLS-6 и JLS-10 представляет собой трехфазные наружные масляные комбинированные измерительные трансформаторы, рассчитанные на распределительные сети переменного тока 6 кВ и 10 кВ. Они включают электромагнитные трансформаторы напряжения и тока, соединенные по схеме V/V, соответствуют стандартам GB 20840 и поддерживают классы точности 0,2 и 0,2S для учета. Предназначены для эксплуатации при температуре окружающей среды по согласованию с заводом и высоте до 1000 м, допускают различные номинальные первичные токи, подходящие для задач учета электроэнергии.
Варианты исполнения
| Модель | Напряжение | Конфигурация | Тип изоляции |
|---|---|---|---|
| JLS-6 | 6 кВ | Трехфазная схема V/V с двумя однофазными ТН и двумя ТТ | Масляная |
| JLS-10 | 10 кВ | Трехфазная схема V/V с двумя однофазными ТН и двумя ТТ | Масляная |
| JLSZV-10 | 10 кВ | Трехфазная схема V/V с двумя однофазными ТН и двумя ТТ | Масляная |
Данные трансформатора напряжения
| Тип (коэффициент) |
Номинальное напряжение (кВ) |
Вторичное напряжение (В) |
Класс точности |
Номинальная мощность (В·А) |
Нагрузка (В·А) |
|---|---|---|---|---|---|
| По заказу | 6 / √3 или 10 / √3 | 100 / √3 | 0,2 | 30–100 | По техническому заданию проекта |
Данные трансформатора тока
| Первичный ток |
Вторичный ток |
Класс точности (защита/ измерение) |
Номинальная мощность (В·А) |
Ток термической стойкости |
Ток электродинамической стойкости |
|---|---|---|---|---|---|
| 5–600 А | 1 или 5 А | 0,2 / 0,2S | 5–30 | 25 × In в течение 1 с | 62,5 × In |
Установка и подключение

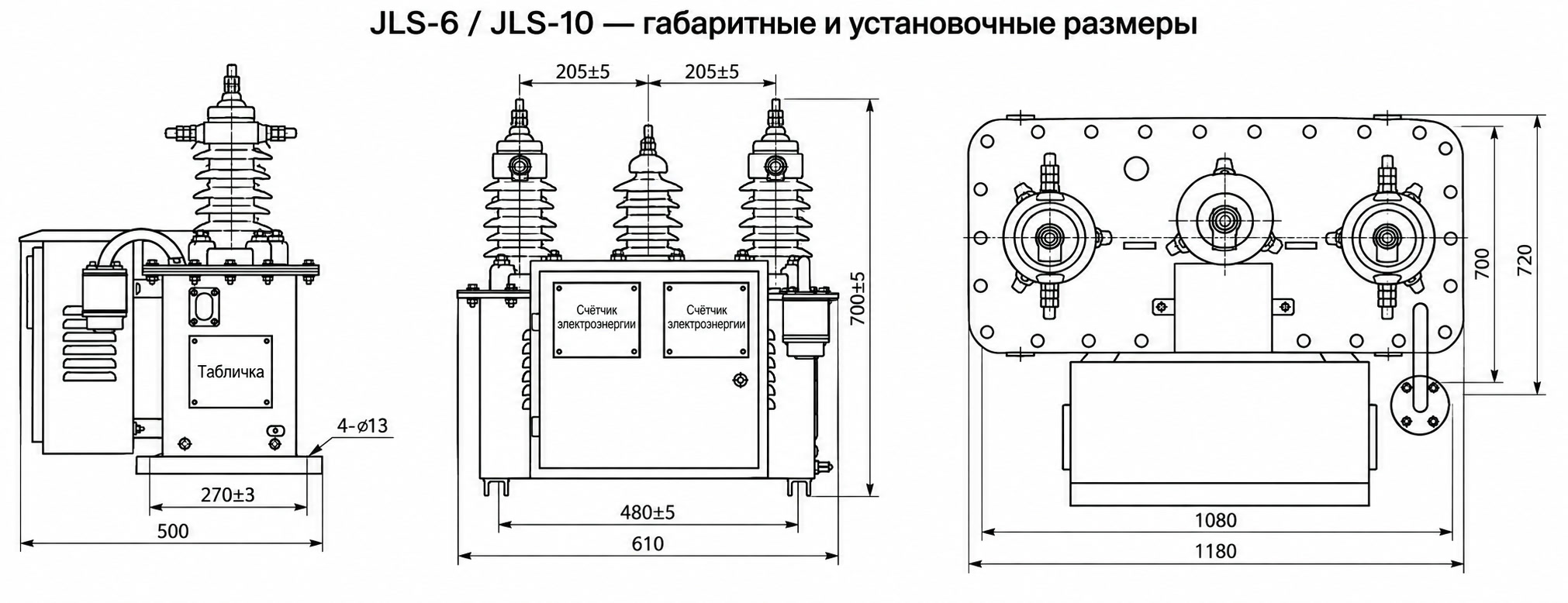

Схема установки
Комбинированные масляные трансформаторы JLS-6 и JLS-10 кВ предназначены для трехфазной наружной установки. Надежно закрепите изделие с помощью штатных монтажных кронштейнов, как показано на габаритном чертеже. Подключите первичные проводники к высоковольтным выводам или вводам, обеспечив требуемый момент затяжки и надежность соединений. Обеспечьте достаточный монтажный зазор вокруг трансформатора для изоляции, отвода тепла, доступа при обслуживании и контроля уровня масла. Установите оксидно-цинковый разрядник на расстоянии не более 1 метра от трансформатора для эффективной защиты от перенапряжений. Перед включением под напряжение снимите заглушку с дыхательного устройства для обеспечения его нормальной работы.
Подбор и частые вопросы
Руководство по выбору
- Выберите класс напряжения (JLS-6 для 6 кВ или JLS-10 для 10 кВ) в соответствии с уровнем напряжения вашей распределительной сети.
- Укажите коэффициент трансформации трансформатора напряжения (первичное/вторичное напряжение) и трансформатора тока (номинальный первичный/вторичный ток) в зависимости от требований к учету и защите.
- Определите класс точности (0,2 или 0,2S) отдельно для секций ТТ и ТН, чтобы соответствовать местным нормативным или сетевым требованиям.
- Уточните значения вторичной мощности как для ТТ, так и для ТН, чтобы обеспечить совместимость с подключаемыми приборами учета или релейной защитой.
- Предоставьте данные об условиях установки, включая диапазон температур окружающей среды, высоту над уровнем моря и степень загрязнения, для обеспечения надлежащей работы на открытом воздухе.
Часто задаваемые вопросы
Вопрос 1: Для каких применений подходят масляные комбинированные трансформаторы JLS-6 и JLS-10?
Эти трехфазные наружные трансформаторы идеально подходят для сетей переменного тока 6 кВ и 10 кВ и широко применяются при электрификации сельской местности, на промышленных подстанциях и при модернизации распределительных сетей, где требуется интегрированный учет тока и напряжения.
Вопрос 2: Как устройство защиты от влаги повышает надежность?
Встроенный дыхательный патрон предотвращает попадание влаги в маслонаполненный бак, защищая внутреннюю изоляцию и компоненты от деградации, что значительно повышает долговременную надежность при наружной установке.
Вопрос 3: Можно ли адаптировать серию JLS под конкретные проектные требования?
Да. Возможны нестандартные варианты исполнения: специальные коэффициенты трансформации напряжения или тока, повышенные классы точности, измененные габариты, цветовое исполнение и улучшенные степени защиты IP. Все нестандартные конструкции требуют технического согласования до начала производства.
Вопрос 4: Какое техническое обслуживание требуется масляным комбинированным трансформаторам?
Регулярное обслуживание включает проверку уровня масла по указателю, контроль герметичности уплотнений, очистку наружных поверхностей и осмотр соединений заземления — это обеспечивает стабильную работу на протяжении десятилетий эксплуатации.
Вопрос 5: Каким стандартам соответствуют трансформаторы JLS-6 и JLS-10?
Изделия соответствуют китайским национальным стандартам GB 20840.1-2010, GB 20840.2-2014, GB 20840.3-2013 и GB 20840.4-2015. Для безопасной эксплуатации необходимо устанавливать оксидно-цинковый разрядник на расстоянии не более 1 метра от трансформатора.
Вопрос 6: Почему стоит выбрать масляные трансформаторы вместо сухих?
Масляные конструкции обеспечивают превосходную электрическую прочность, лучшее теплоотведение и повышенную перегрузочную способность, что делает их более надежными для тяжелых условий эксплуатации и агрессивной наружной среды по сравнению с литыми сухими аналогами.
Вопрос 7: Что такое схема соединения V/V и когда ее следует применять?
Схема V/V (неполный треугольник) использует два однофазных трансформатора для эффективного измерения трехфазной мощности. Это экономически выгодное решение для сбалансированных или умеренно несимметричных систем, где полная трехфазная установка ТН не требуется.
Frequently Asked Questions
Q1: Какие классы точности поддерживаются для коммерческого учета?
Поддерживаются классы 0,2 и 0,2S для задач точного учета. Трансформаторы соответствуют стандартам GB 20840. Уточняйте класс точности при заказе.
Q2: Можно ли устанавливать данные трансформаторы на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 метров. Для высокогорных регионов требуется инженерное подтверждение и корректировка спецификации. Данные параметры фиксируются в техническом задании.
Q3: Что включает стандартный пакет заводских испытаний перед отгрузкой?
Пакет включает стандартные приемо-сдаточные испытания согласно GB 20840. Полный протокол и сертификаты предоставляются вместе с продукцией. Запрашивайте программу испытаний заранее.
Q4: Как соединяются обмотки трансформаторов тока и напряжения в данных моделях?
Электромагнитные трансформаторы тока и напряжения соединены по схеме V/V. Это оптимально для трехфазных сетей 6 и 10 кВ. Уточняйте конфигурацию под ваш проект.
Q5: Для каких распределительных сетей предназначены модели JLS-6 и JLS-10?
Это комбинированные масляные измерительные трансформаторы наружной установки для сетей 6 кВ и 10 кВ. Оборудование подходит для коммерческого учета и релейной защиты. Выбор осуществляется строго по номинальному напряжению.
Q6: Как климатические условия влияют на сроки изготовления и поставки?
Температура окружающей среды и степень загрязнения влияют на подбор изоляции. Сроки изготовления зависят от выбранных опций и загрузки производства. Запросите коммерческое предложение для точного расчета.
