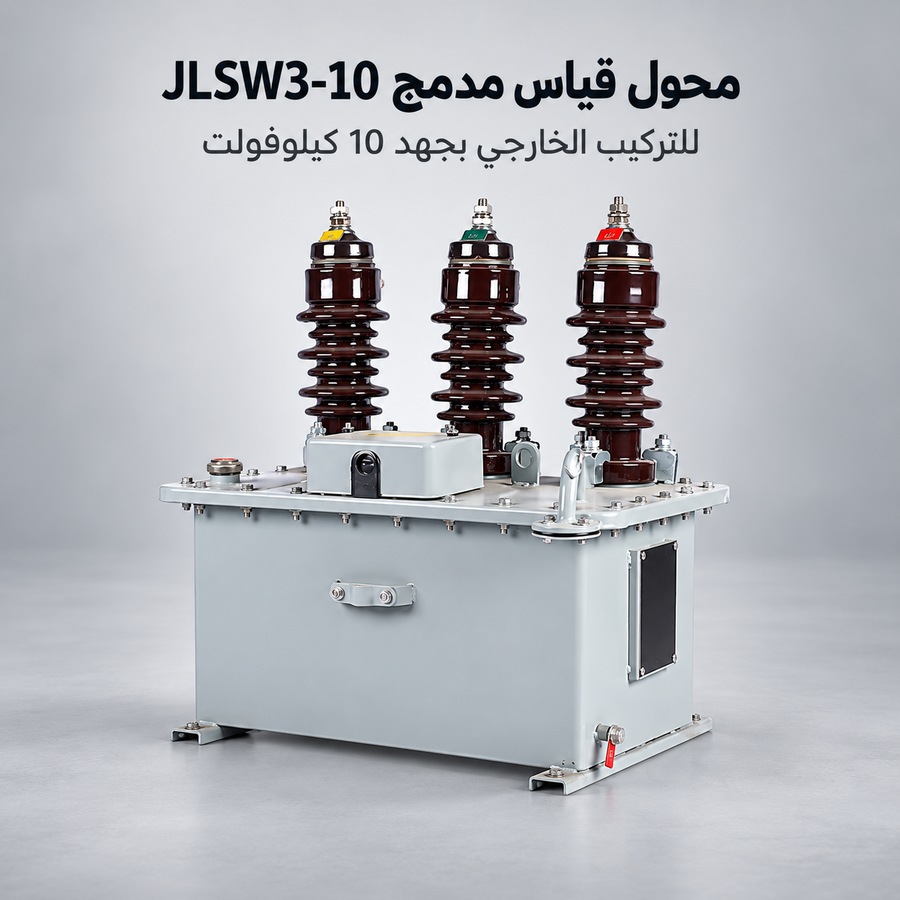

نظرة عامة
يُعدّ JLSW3-10 محولاً مدمجاً لأجهزة القياس من الفئة 10 كيلوفولت، مغموراً بالزيت ومخصصاً للتركيب الخارجي، حيث يدمج ثلاث محولات جهد أحادية الطور معزولة بالكامل وثلاث محولات تيار كهرومغناطيسية في غلاف واحد مملوء بالزيت. وقد صُمم لنُظم ثلاثية الأطوار (A-B-C) متصلة على التوالي Y/Y، ويوفّر عزلًا موثوقًا وأداءً حراريًا ممتازًا في البيئات الخارجية.
ويدعم درجات دقة 0.2 و0.2S للقياسات المالية (Revenue-grade metering)، مع توفر نوى حماية إضافية حسب المواصفات. وتشمل التطبيقات النموذجية المحطات الفرعية الخارجية، وتوزيع الطاقة الصناعي، والقياس على الجانب الأولي، وأنظمة حماية المرحلات. ويتوافق هذا الجهاز مع معايير سلسلة GB 20840 الخاصة بالمحولات المدمجة، ومحولات التيار، ومحولات الجهد.
لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (متاح أيضًا بجهد 6 كيلوفولت) |
| التردد المقنن | 50 هرتز / 60 هرتز |
| تكوين محول الجهد | 3 × محول جهد أحادي الطور معزول بالكامل، متصل على التوالي Y/Y |
| تكوين محول التيار | 3 × محول تيار كهرومغناطيسي (أطوار A وB وC) |
| درجات الدقة | 0.2 / 0.2S (للقياس)؛ نوى الحماية حسب المواصفات |
| نسبة التحويل لمحولي الجهد والتيار | قابلة للتخصيص حسب الطلب |
| الحمل المقنن | حسب المواصفات لكل نواة/لفة (بالفولت أمبير VA) |
| هيكل العزل | مغمور بالزيت مع جهاز وقائي ضد الرطوبة |
| بيئة التركيب | خارجي (محطات فرعية، توزيع صناعي) |
| المعايير المطبقة | GB 20840.4-2015، GB 20840.2-2014، GB 20840.3-2013 |
| الحماية من الصواعق | يلزم تركيب مقاوم صواعق أكسيد الزنك ضمن مسافة 1 متر |

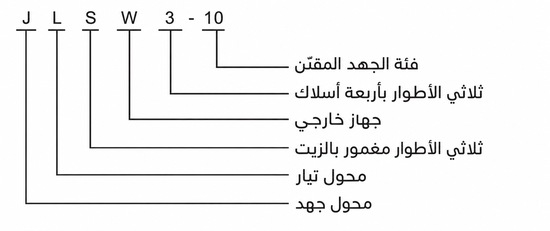

رمز التسمية للموديل
- J: محول أجهزة مدمج (وحدة قياس)
- L: يحتوي على مكون محول تيار
- S: يحتوي على مكون محول جهد (PT)
- W: نوع التركيب الخارجي
- 3: تكوين ثلاثي الأطوار (أطوار A-B-C)
- 10: فئة الجهد (كيلوفولت)

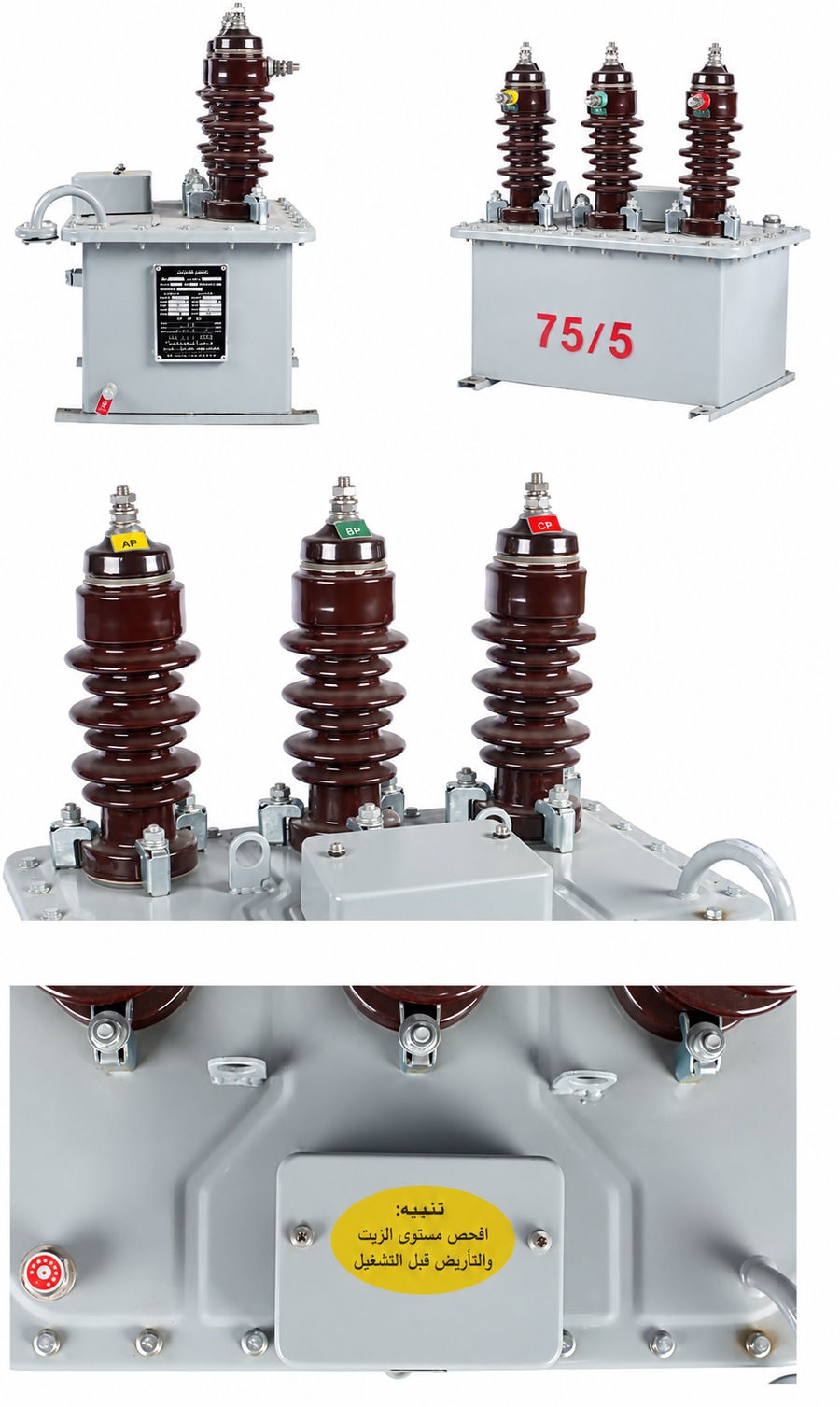

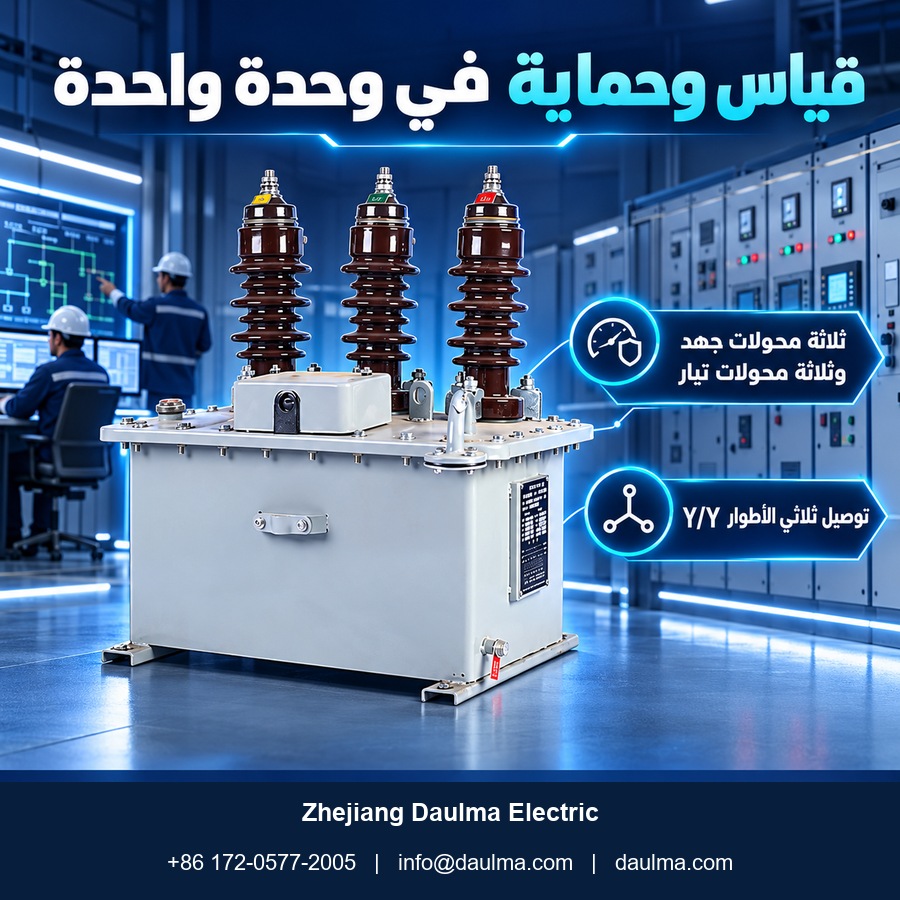

البناء
يتميز JLSW3-10 بخزان زيت مربع مدمج مصمم للخدمة الخارجية، يجمع بين المتانة وسهولة الصيانة. ويضمن نظام العزل المغمور بالزيت قوة عازلة عالية واستقرارًا حراريًا، بينما يمنع جهاز وقائي متكامل ضد الرطوبة موجود على غطاء الخزان دخول الرطوبة الخارجية. وتم تركيب ثلاث محولات جهد كهرومغناطيسية أحادية الطور معزولة بالكامل وثلاث محولات تيار كهرومغناطيسية بشكل آمن على لوحة قاعدة الخزان، وتحاط جميعها بالمجموعة المملوءة بالزيت. ويشمل غطاء الخزان حلقات رفع للمناولة، ومؤشر مستوى الزيت للمراقبة، وبرغي تأريض للأمان، وصمام تصريف للصيانة. وتم تهيئة جميع المكونات للاتصال الثلاثي الأطوار على التوالي Y/Y عبر الأطوار A وB وC، مما يضمن تشغيلًا متوازنًا في أنظمة التوزيع الخارجية ذات الجهد المتوسط.
المعطيات التقنية
ظروف التشغيل
- التركيب: خارجي (محطات فرعية/مواقع صناعية/نقاط قياس أولية)
- الارتفاع: ≤1000 متر قياسي؛ ارتفاعات أعلى حسب الطلب
- درجة الحرارة: وفقًا لحدود معدات GB المغمورة بالزيت للخارج؛ يجب تحديد القيم القصوى
- الرطوبة: محمي ضد الرطوبة الخارجية/محمي بجهاز تنفس
- حالة الموقع: غير مسبب للتآكل، غير قابل للانفجار، اهتزاز/صدمات منخفضة
- الصواعق: يلزم مقاوم صواعق ZnO ضمن مسافة 1 متر من الوحدة
المعالم التقنية
يُعدّ JLSW3-10 محولاً مدمجاً ثلاثي الأطوار لأجهزة القياس من الفئة 10 كيلوفولت، مغموراً بالزيت ومخصصاً للتركيب الخارجي لأنظمة التيار المتردد بتردد 50/60 هرتز. ويحتوي على محولات تيار كهرومغناطيسية ومحولات جهد أحادية الطور متصلة على التوالي Y/Y، مع نسب تحويل قابلة للتخصيص، ودرجات دقة تصل إلى 0.2/0.2S، وأحمال مقننة لكل لفة ثانوية. وقد صُمم لارتفاعات تصل إلى 1000 متر، وهو متوافق مع معايير سلسلة GB 20840، ويدعم نطاقات التيار الأولي حسب ما يُحدد عند الطلب.
متغيرات الموديل
| المعامل | JLSW3-6 | JLSW3-10 |
|---|---|---|
| فئة جهد النظام | 6 كيلوفولت | 10 كيلوفولت |
| التردد المقنن | 50 / 60(هرتز) | 50 / 60(هرتز) |
| تكوين محول الجهد | 3 × أحادي الطور، اتصال Y/Y | 3 × أحادي الطور، اتصال Y/Y |
| تكوين محول التيار | 3 × نوع كهرومغناطيسي | 3 × نوع كهرومغناطيسي |
| درجة دقة القياس | 0.2 / 0.2S | 0.2 / 0.2S |
| نسبة تحويل محول الجهد | حسب المواصفات (قابلة للتخصيص) | حسب المواصفات (قابلة للتخصيص) |
| نسبة تحويل محول التيار | حسب المواصفات (قابلة للتخصيص) | حسب المواصفات (قابلة للتخصيص) |
| الخرج الثانوي (محول الجهد) | حسب المواصفات (فولت أمبير VA) | حسب المواصفات (فولت أمبير VA) |
| الخرج الثانوي (محول التيار) | حسب المواصفات (فولت أمبير VA) | حسب المواصفات (فولت أمبير VA) |
| هيكل العزل | مغمور بالزيت مع وقاية من الرطوبة | مغمور بالزيت مع وقاية من الرطوبة |
| التركيب | خارجي | خارجي |

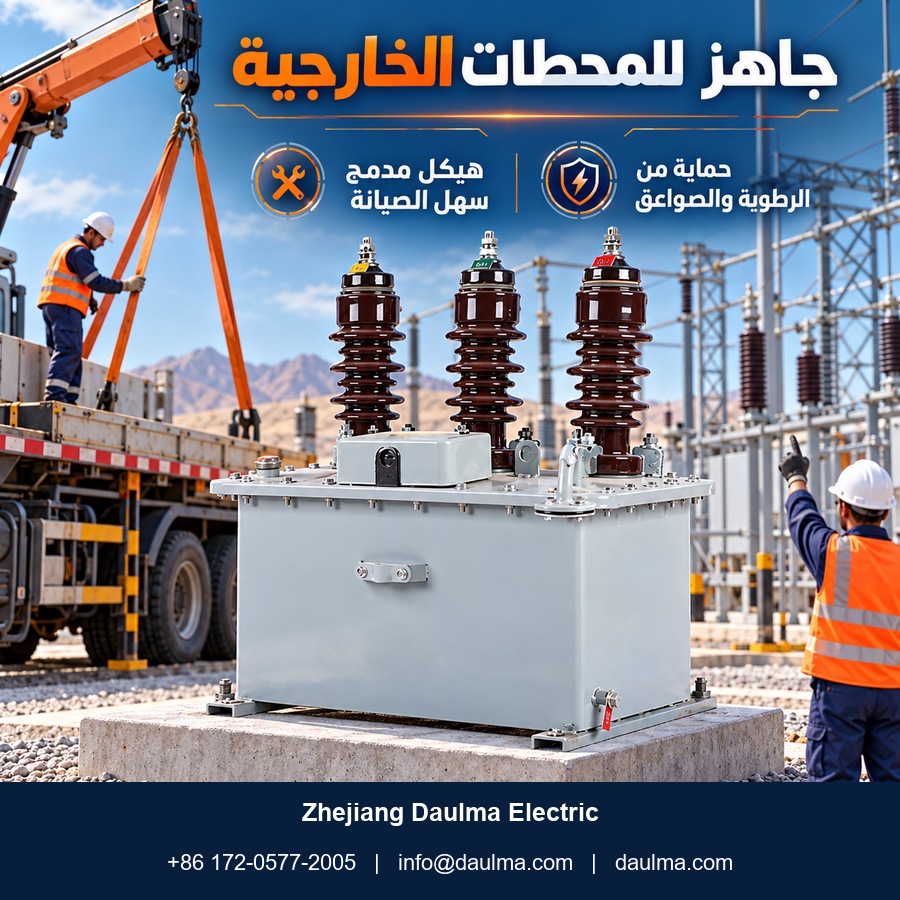

التركيب والتوصيلات

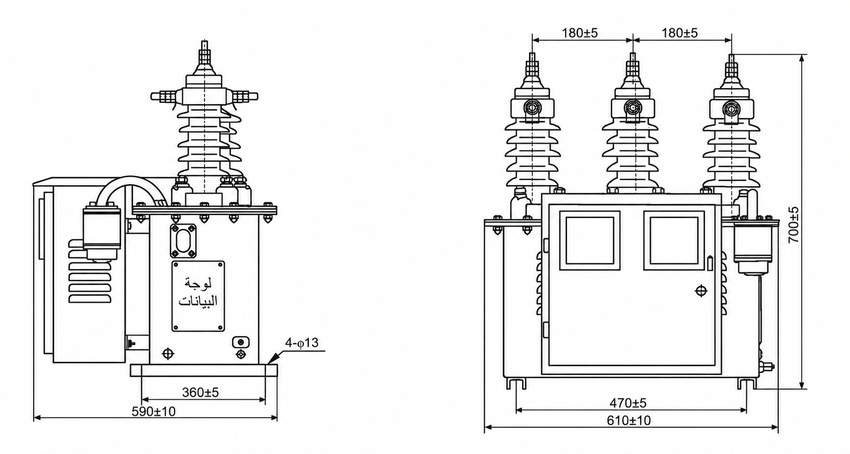

مخطط التركيب
يجب تركيب محول الأجهزة المدمج JLSW3-10 بجهد 10 كيلوفولت والمغمور بالزيت للخارج وفقًا لمخطط الأبعاد المقدم. ويجب إجراء التركيب الآمن باستخدام أحكام القاعدة المخصصة لضمان الثبات الميكانيكي. ويجب أن تتبع وصلات الدائرة الأولية لكلٍ من محول الجهد (PT) ومحول التيار (CT) علامات الأطراف ومخطط التوصيل. ويجب الحفاظ على مسافة كافية حول الوحدة لضمان العزل، وتبديد الحرارة، ومراقبة مستوى الزيت، وسهولة الوصول للصيانة. ويلزم تركيب مقاوم صواعق أكسيد الزنك ضمن مسافة 1 متر من المحول لضمان حماية فعّالة من الصواعق.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر فئة جهد النظام (6 كيلوفولت أو 10 كيلوفولت) وفقًا لمتطلبات الشبكة المحلية.
- حدّد نسب تحويل محولي الجهد والتيار لضمان دقة وظائف القياس والحماية.
- عيّن درجة الدقة (0.2 أو 0.2S للقياس؛ نوى الحماية عند الحاجة) وفقًا لمواصفات المشروع.
- قدّم الحمل المقنن (بالفولت أمبير VA) لكلٍ من لفات الثانوي لمحولي الجهد والتيار لضمان التوافق مع الأجهزة المتصلة.
- اذكر ظروف بيئة التشغيل بما في ذلك الارتفاع، ودرجة الحرارة، والرطوبة، ومستوى التلوث لتحديد تصنيف العزل المناسب.
- أبلغ عن أي احتياجات تخصيص مثل ترتيبات أطراف خاصة، أو الأبعاد الهيكلية، أو التكامل مع عدادات الطاقة عند مرحلة الطلب.
الأسئلة الشائعة
س1: ما فئة الدقة المناسبة لقياس العائدات في JLSW3-10؟
تُعد فئة 0.2S الخيار الأمثل لفواتير القياس التجارية. تضمن هذه الدقة قياساً دقيقاً ضمن نطاق تيار واسع وفقاً لمعايير GB 20840. يرجى تحديد نسبة التحويل المطلوبة عند الطلب.
س2: هل يلزم تركيب مانع صواعق خارجي مع المحول؟
نعم، يُشترط تركيب مقاوم صواعق من نوع ZnO للحماية. يجب ألا تتجاوز المسافة بين المقاوم والوحدة متراً واحداً لضمان الحماية الفعالة. راجع مخطط التمديدات قبل التركيب.
س3: أي نسب تحويل يمكن تخصيصها لمحولات التيار والجهد؟
نعم، تتوفر نسب تحويل قابلة للتخصيص حسب متطلبات المشروع. يدعم المحول تكوينات Y/Y لمحولات الجهد ونطاقات تيار أولي متنوعة. تواصل معنا لتحديد المواصفات الفنية الدقيقة.
س4: لماذا يُشترط تحديد الارتفاع ودرجة الحرارة عند الطلب؟
يُصمم المحول قياسياً لارتفاعات تصل إلى 1000 متر ودرجات حرارة وفق حدود معدات GB. للمواقع ذات الارتفاعات الأكبر أو الظروف القاسية، يتم تعديل التصميم حسب الطلب.
س5: كيف يتم التحقق من جودة المحول قبل الشحن؟
تُجرى فحوصات المصنع القياسية وفقاً لسلسلة معايير GB 20840 قبل الشحن. يتم التحقق من العزل والدقة والأداء الكهربائي. يُرجى طلب نسخة من تقرير الاختبار عند تأكيد الطلب.
س6: أين تُطبق استخدامات محول JLSW3-10 المدمج في الشبكات؟
يُستخدم المحول في المحطات الفرعية الخارجية ونقاط القياس الأولية للصناعات. يوفر حلاً مدمجاً لقياس التيار والجهد معاً في أنظمة 10 كيلوفولت بتردد 50/60 هرتز.
