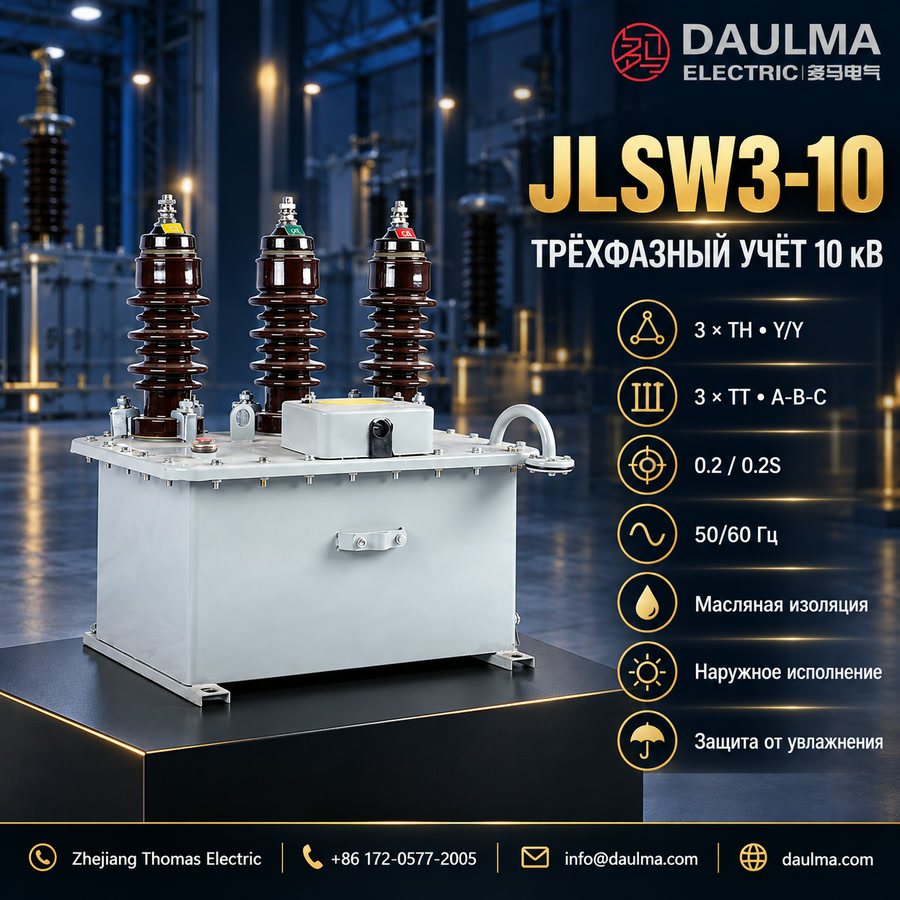

Обзор
Комбинированный измерительный трансформатор JLSW3-10 относится к классу 10 кВ и предназначен для наружной установки. Он представляет собой масляный аппарат, объединяющий в едином маслонаполненном корпусе три однофазных полностью изолированных трансформатора напряжения и три электромагнитных трансформатора тока. Устройство разработано для трехфазных систем A-B-C с соединением обмоток по схеме Y/Y и обеспечивает надежную изоляцию и тепловую устойчивость в условиях наружной эксплуатации.
Трансформатор поддерживает классы точности 0,2 и 0,2S для коммерческого учета электроэнергии; дополнительные защитные обмотки доступны по спецификации заказчика. Типичные области применения: открытые распределительные устройства (ОРУ), промышленные сети электроснабжения, учет на стороне высокого напряжения и системы релейной защиты. Изделие соответствует стандартам серии ГОСТ/ГБ 20840 для комбинированных измерительных трансформаторов, трансформаторов тока и трансформаторов напряжения.
Основные номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения сети | 10 кВ (доступен вариант на 6 кВ) |
| Номинальная частота | 50 Гц / 60 Гц |
| Конфигурация трансформатора напряжения | 3 × однофазный полностью изолированный ТН, соединение Y/Y |
| Конфигурация трансформатора тока | 3 × электромагнитный ТТ (фазы A, B, C) |
| Классы точности | 0,2 / 0,2S (учет); защитные обмотки по спецификации |
| Коэффициенты трансформации ТН/ТТ | Изготавливаются по заказу |
| Номинальная вторичная нагрузка | Указывается по обмоткам/сердечникам (В·А) |
| Конструкция изоляции | Масляная с устройством предотвращения увлажнения |
| Условия установки | Наружная (подстанции, промышленные распределительные сети) |
| Применимые стандарты | ГБ 20840.4-2015, ГБ 20840.2-2014, ГБ 20840.3-2013 |
| Молниезащита | Оксидно-цинковый разрядник должен быть установлен в пределах 1 м |

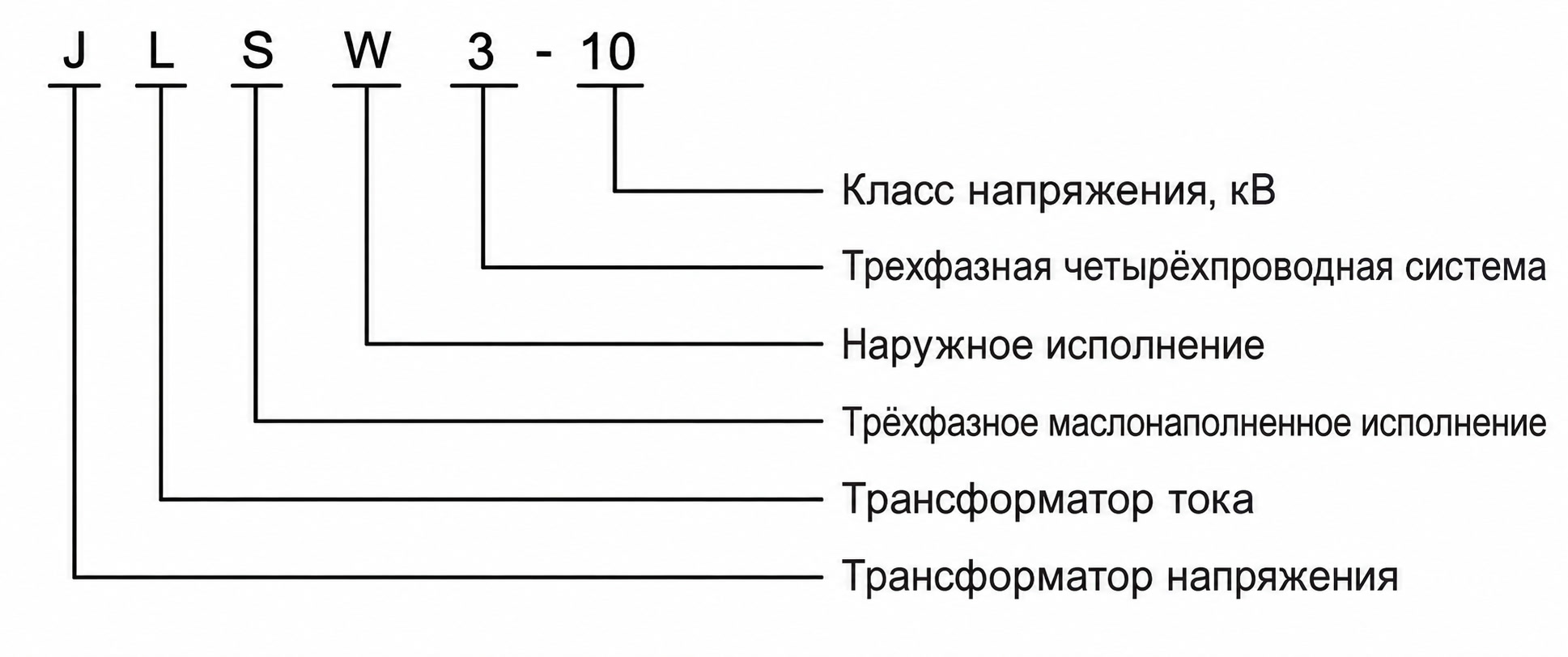

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (учетный блок)
- L: Включает компонент трансформатора тока
- S: Включает компонент трансформатора напряжения (ТН)
- W: Тип для наружной установки
- 3: Трехфазная конфигурация (фазы A-B-C)
- 10: Класс напряжения (кВ)

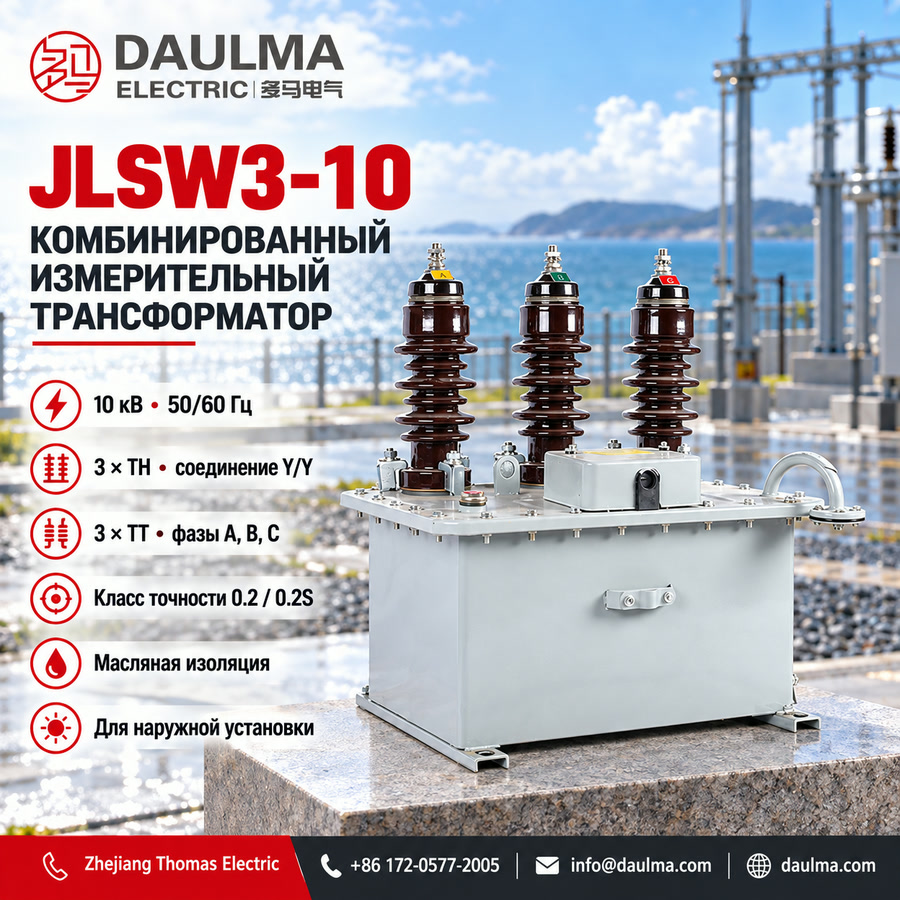

Конструкция
Трансформатор JLSW3-10 выполнен в виде компактного квадратного масляного бака, рассчитанного на эксплуатацию на открытом воздухе, сочетающего прочность и удобство технического обслуживания. Масляная изоляционная система обеспечивает высокую электрическую прочность и термическую стабильность, а встроенное устройство предотвращения увлажнения на крышке бака препятствует проникновению внешней влаги. Три однофазных полностью изолированных электромагнитных трансформатора напряжения и три электромагнитных трансформатора тока надежно закреплены на основании бака и размещены внутри маслонаполненной сборки. На крышке бака предусмотрены строповочные проушины для транспортировки, маслоуказатель для контроля уровня масла, болт заземления для безопасности и сливной кран для обслуживания. Все компоненты сконфигурированы для трехфазного соединения по схеме Y/Y по фазам A, B и C, что обеспечивает сбалансированную работу в сетях среднего напряжения наружной установки.
Технические параметры
Условия эксплуатации
- Установка: Наружная (подстанции/промышленные объекты/узлы коммерческого учета)
- Высота над уровнем моря: ≤1000 м (по умолчанию); по запросу — выше
- Температура: В соответствии с пределами ГБ для наружных масляных аппаратов; экстремальные значения указываются отдельно
- Влажность: Защита от влаги наружной установки с воздухоосушителем
- Характеристики места установки: Неагрессивная, невзрывоопасная среда с низким уровнем вибраций и ударных нагрузок
- Грозозащита: Оксидно-цинковый разрядник обязателен в пределах 1 м от аппарата
Технические параметры
Комбинированный измерительный трансформатор JLSW3-10 класса 10 кВ предназначен для наружной установки в трехфазных сетях переменного тока частотой 50/60 Гц. Аппарат содержит электромагнитные ТТ и однофазные ТН, соединенные по схеме Y/Y, с индивидуально задаваемыми коэффициентами трансформации, классами точности до 0,2/0,2S и номинальными вторичными нагрузками по каждой обмотке. Разработан для эксплуатации на высотах до 1000 м и соответствует стандартам серии ГБ 20840. Диапазон первичных токов определяется при оформлении заказа.
Варианты исполнения
| Параметр | JLSW3-6 | JLSW3-10 |
|---|---|---|
| Класс напряжения сети | 6 кВ | 10 кВ |
| Номинальная частота | 50 / 60(Гц) | 50 / 60(Гц) |
| Конфигурация ТН | 3 × однофазный, соединение Y/Y | 3 × однофазный, соединение Y/Y |
| Конфигурация ТТ | 3 × электромагнитного типа | 3 × электромагнитного типа |
| Класс точности для учета | 0,2 / 0,2S | 0,2 / 0,2S |
| Коэффициент трансформации ТН | По спецификации (изготавливается по заказу) | По спецификации (изготавливается по заказу) |
| Коэффициент трансформации ТТ | По спецификации (изготавливается по заказу) | По спецификации (изготавливается по заказу) |
| Вторичная мощность (ТН) | По спецификации (В·А) | По спецификации (В·А) |
| Вторичная мощность (ТТ) | По спецификации (В·А) | По спецификации (В·А) |
| Конструкция изоляции | Масляная с защитой от увлажнения | Масляная с защитой от увлажнения |
| Установка | Наружная | Наружная |
Установка и подключение

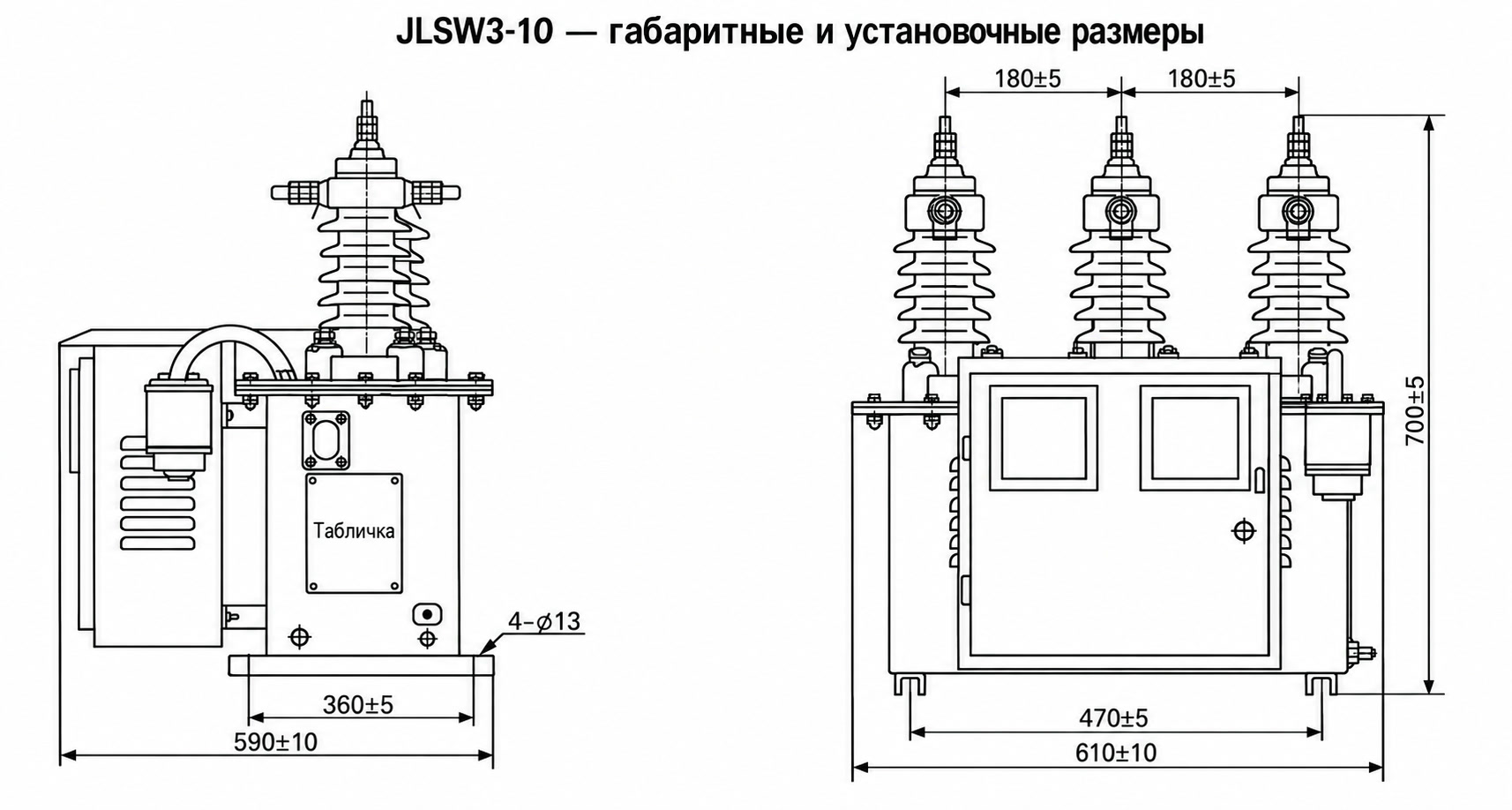

Монтажная схема
Комбинированный измерительный трансформатор JLSW3-10 класса 10 кВ, масляный, наружной установки, должен монтироваться в соответствии с габаритным чертежом. Крепление осуществляется через предусмотренные отверстия в основании для обеспечения механической устойчивости. Первичные соединения как трансформатора напряжения (ТН), так и трансформатора тока (ТТ) должны выполняться строго в соответствии с маркировкой выводов и схемой подключения. Необходимо обеспечить достаточные расстояния вокруг аппарата для изоляции, отвода тепла, контроля уровня масла и доступа при обслуживании. Для эффективной защиты от грозовых перенапряжений в пределах 1 метра от трансформатора должен быть установлен оксидно-цинковый разрядник.
Подбор и частые вопросы
Руководство по выбору
- Выберите класс напряжения сети (6 кВ или 10 кВ) в соответствии с требованиями местной энергосистемы.
- Укажите коэффициенты трансформации ТН и ТТ для обеспечения точного учета и функций релейной защиты.
- Задайте требуемый класс точности (0,2 или 0,2S для учета; при необходимости — защитные обмотки) согласно техническому заданию проекта.
- Укажите номинальную вторичную нагрузку (В·А) как для обмоток ТН, так и для обмоток ТТ, чтобы обеспечить совместимость с подключенными устройствами.
- Сообщите условия эксплуатации: высоту над уровнем моря, температурный диапазон, влажность и степень загрязнения окружающей среды для корректного выбора изоляции.
- Заявите все специальные требования (например, особое расположение выводов, габаритные размеры или интеграция со счетчиками электроэнергии) на этапе оформления заказа.
Часто задаваемые вопросы
В1: Для каких основных применений предназначен комбинированный измерительный трансформатор JLSW3-10?
JLSW3-10 применяется в высоковольтных сетях 10 кВ наружной установки, таких как городские и сельские подстанции, промышленные электрические сети и узлы коммерческого учета на стороне высокого напряжения, где требуется интегрированное измерение напряжения и тока.
В2: Как устройство предотвращения увлажнения повышает надежность?
Устройство предотвращения увлажнения на крышке бака блокирует проникновение внешней влаги в изоляционное масло, защищая внутренние компоненты и продлевая срок службы в суровых условиях наружной эксплуатации.
В3: Можно ли адаптировать JLSW3-10 под конкретные требования проекта?
Да. Доступны варианты исполнения с измененными коэффициентами трансформации, классами точности, уровнями изоляции, вторичными нагрузками, габаритами и возможностью интеграции со счетчиками активной или реактивной энергии. Все специальные требования необходимо указывать при оформлении заказа.
В4: Какое техническое обслуживание рекомендуется для JLSW3-10?
Регулярное техническое обслуживание включает контроль уровня масла по маслоуказателю, осмотр уплотнений и устройства предотвращения увлажнения, очистку наружной поверхности и проверку соединений заземления в соответствии со стандартами ГБ для масляных аппаратов.
В5: Каким нормам безопасности соответствует JLSW3-10 и какие меры предосторожности необходимы при монтаже?
JLSW3-10 соответствует стандарту ГБ 20840.4-2015 и другим связанным китайским нормам. Для защиты от грозовых перенапряжений необходимо установить оксидно-цинковый разрядник в пределах 1 метра от аппарата. Вторичные цепи ТН должны быть защищены предохранителями и заземлены, а вторичные цепи ТТ ни в коем случае не должны оставаться разомкнутыми при наличии первичного тока.
В6: Какие преимущества дает использование комбинированного трансформатора вместо отдельных ТН и ТТ?
JLSW3-10 обеспечивает большую мощность, меньший вес, компактные габариты, встроенную защиту от влаги, упрощенный монтаж и повышенную устойчивость к внешним воздействиям по сравнению с раздельными трансформаторами, что делает его экономически выгодным решением для современных систем учета в сетях среднего напряжения наружной установки.
В7: Как подготовить устройство предотвращения увлажнения перед вводом в эксплуатацию?
Перед подачей напряжения необходимо удалить негерметичный элемент воздухоосушителя из центральной буферной резиновой части устройства предотвращения увлажнения. Его наличие может нарушить нормальную работу трансформатора.
Часто задаваемые вопросы
Q1: Нужен ли грозозащитный разрядник для установки комбинированного трансформатора JLSW3-10?
Да, установка оксидно-цинкового разрядника обязательна. Он должен располагаться на расстоянии не более 1 метра от аппарата для надежной грозозащиты. Уточните тип разрядника при заказе.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для узлов коммерческого учета рекомендуется класс 0,2 или 0,2S. Это обеспечивает высокую точность измерений в трехфазных сетях 10 кВ. Подтвердите требуемые вторичные нагрузки с инженером.
Q3: Можно ли заказать трансформатор с нестандартными коэффициентами трансформации?
Да, коэффициенты трансформации для токовых и напряженческих обмоток задаются индивидуально. Аппарат соответствует стандартам серии ГБ 20840. Свяжитесь с отделом продаж для расчета нестандартных параметров.
Q4: Допускается ли эксплуатация трансформатора на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных объектов требуется специальное заводское исполнение с учетом пониженной плотности воздуха. Укажите высоту над уровнем моря в опросном листе.
Q5: Для каких сетей подходит комбинированный трансформатор JLSW3-10 наружной установки?
Аппарат предназначен для трехфазных сетей переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ. Он объединяет функции измерительного трансформатора тока и напряжения по схеме Y/Y.
Q6: Какие испытания проходит масляный трансформатор перед отгрузкой заказчику?
Объем приемочных испытаний соответствует требованиям стандартов серии ГБ 20840 для масляных аппаратов наружной установки. Точный перечень протоколов зависит от специфики проекта. Запросите детальный список тестов у менеджера.
