نظرة عامة
يُعدّ خزان القياس JLSW3-33 جهازًا خارجيًّا أفقيًّا عالي الجهد مغمورًا بالزيت، ومصنّفًا لأنظمة 33 كيلو فولت (مناسب لتطبيقات الفئة 35 كيلو فولت). ويجمع بين محولات الجهد ومحولات التيار داخل خزان واحد مغلق ومملوء بالزيت، مستخدمًا الزيت كعازل رئيسي ووسيلة تبريد لضمان تشغيل موثوق في البيئات الخارجية.
يدعم هذا الجهاز درجات دقة عالية مثل 0.2S و0.5S، مما يلبّي متطلبات شركات التوزيع في قياس الطاقة ومراقبة الأحمال. ويُستخدم عادةً في شبكات التوزيع الريفية، ومحطات التحويل الصناعية، والتركيبات على الأعمدة، ونقاط القياس التابعة لشركات الكهرباء، متوافقًا مع معايير IEC والمعايير الوطنية ذات الصلة لمحولات الأجهزة عالية الجهد.
لمحة عن المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| جهد النظام المقنّن | 33 كيلو فولت (لأنظمة الفئة 35 كيلو فولت) |
| الجهد الأولي (محول الجهد) | 33,000 / √3 فولت |
| الجهد الثانوي (محول الجهد) | 100 / √3 فولت أو 100 فولت |
| التيار الأولي (محول التيار) | حسب الطلب (مثلًا: 100–600 أمبير) |
| التيار الثانوي (محول التيار) | 5 أمبير أو 1 أمبير |
| دقة محول الجهد | 0.2، 0.5 (فئة القياس) |
| دقة محول التيار | 0.2S، 0.5S (فئة القياس) |
| وسط العزل | زيت المحولات |
| نوع التركيب | خارجي، أفقي |
| تكوين الطور | ثلاثة أطوار بسلك ثلاثي أو رباعي |
| نوع العوازل | خزفية، مصنّفة للاستخدام الخارجي |
| الحماية | خزان مغلق بالزيت، مع خيارات مقاومة للتلاعب متوفرة |
ترميز الموديل

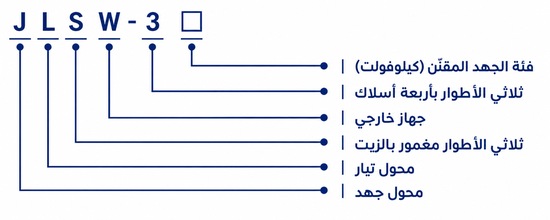

- J: فئة محول الجهد / محول القياس
- L: مكوّن محول التيار
- S: نظام ثلاثي الأطوار
- W: جهاز خارجي / هيكل خارجي أفقي
- 3: رقم التسلسل التصميمي
- 33: فئة الجهد المقنّن: 33 كيلو فولت
البناء

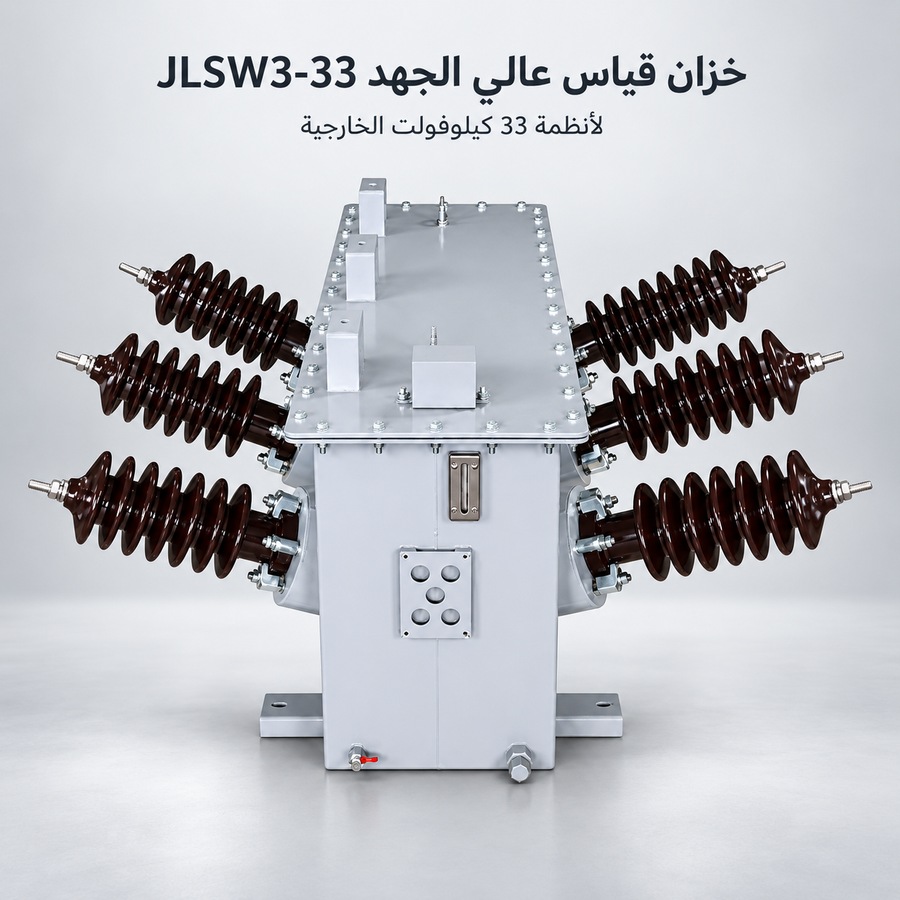

يتميز JLSW3-33 بخزان أفقي منخفض الارتفاع مصنوع من صفائح فولاذية ملحومة، مغلق تمامًا ومملوء بزيت عازل. تكون مجموعات القلب واللفات الداخلية لكل من محول الجهد ومحول التيار مغمورة في الزيت، الذي يوفّر العزل الكهربي والاستقرار الحراري أثناء التشغيل المستمر في الهواء الطلق. وتُثبّت عوازل خزفية عالية الجهد على جانبي الخزان لتوصيلات الخط الأولي، مما يضمن مسافة زحف كافية ومقاومة للعوامل الجوية. ويشمل الخزان غرفة تمدد الزيت، مؤشر مستوى الزيت، وأطراف تأريض متوافقة مع متطلبات الخدمة الخارجية. ويتم اختيار جميع المكونات الخارجية وحلقات الإحكام لتحمل الأشعة فوق البنفسجية، والتغيرات الحرارية، والمتانة طويلة الأمد في البيئات الخارجية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خارجي
- النظام المطبق: نظام طاقة تيار متردد 33 كيلو فولت / فئة 35 كيلو فولت
- التردد المقنّن: 50 هرتز / 60 هرتز
- المسافات الكهربائية والتأريض: يجب تركيب المنتج في موقع خارجي يوفّر مسافات كهربائية آمنة وظروف تأريض مناسبة.
- الدعم الميكانيكي: يجب أن يدعم الأساس أو إطار العمود أو المنصة وزن الخزان والإجهادات الميكانيكية الناتجة عن الموصلات المتصلة.
- الحماية من الصواعق: يجب تركيب مانع صواعق أو جهاز حماية من الصواعق وفقًا لتصميم المشروع ومتطلبات نظام الطاقة المحلي.
- البيئات الخاصة: في حالات الارتفاعات العالية، أو التلوث الشديد، أو البيئات الساحلية، أو المناطق ذات درجات الحرارة المنخفضة، أو المتطلبات الزلزالية الخاصة، يُوصى بالتأكيد الفني قبل الطلب.
المواصفات الفنية
يُعدّ JLSW3-33 خزان قياس عالي الجهد مغمورًا بالزيت للتركيب الخارجي، مصممًا لأنظمة 33 كيلو فولت (فئة 35 كيلو فولت). ويتميز بعزل مغمور بالزيت، ويعمل بتردد 50 هرتز أو 60 هرتز، ويدعم تيارات مقنّنة من 5 أمبير إلى 300 أمبير. ويوافق الوحدة معايير سلسلة GB/T 20840، وهو مناسب لظروف الخدمة الخارجية القياسية ما لم يُحدّد خلاف ذلك للبيئات القاسية.
البيانات الفنية العامة
| البند | المواصفة |
|---|---|
| الجهد المقنّن | 33 كيلو فولت، مناسب لأنظمة فئة 35 كيلو فولت |
| أعلى جهد للمعدات | 40.5 كيلو فولت، وفقًا للمواصفات الفنية للمشروع |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| نطاق التيار | 5 أمبير إلى 300 أمبير، أو حسب الطلب وفقًا لمتطلبات المشروع |
| درجة الدقة | 0.2S، 0.5S، 0.5، 1.0 وفقًا لمتطلبات القياس |
| وسط العزل | زيت المحولات |
| الهيكل | خزان محول مدمج خارجي أفقي |
| مكونات المحولات | وحدات محول التيار ووحدات محول الجهد |
| طريقة التركيب | تركيب خارجي على أعمدة، أو حوامل، أو منصات |
| المعايير المطبقة | GB/T 20840.1، GB/T 20840.2، GB/T 20840.3، GB/T 20840.4؛ يمكن تأكيد المتطلبات الخاصة بالمشروع بالاتفاق |
مرجع دقة القياس والمعالم الكهربائية
| المعامل | القيمة المرجعية | ملاحظة |
|---|---|---|
| فئة الجهد المقنّن | 33 كيلو فولت | لأنظمة القياس الخارجية فئة 35 كيلو فولت |
| أعلى جهد للنظام | 40.5 كيلو فولت | وفقًا للاتفاق الفني النهائي |
| التيار الأولي المقنّن | 5 أمبير–300 أمبير | نسب مخصصة متوفرة وفقًا لتيار الخط |
| درجة الدقة | 0.2S / 0.5S / 0.5 / 1.0 | تُختار وفقًا لمتطلبات القياس أو التسوية |
| التردد المقنّن | 50 هرتز / 60 هرتز | وفقًا لنظام الطاقة في المشروع |
| وسط العزل | زيت المحولات | عزل مغمور بالزيت وتبديد حراري |
التركيب والتوصيلات
مخطط التركيب
يُصمّم JLSW3-33 للتركيب الأفقي الخارجي على إطارات مثبتة على أعمدة أو حوامل أو منصات. ويُثبّت جسم الخزان أفقيًّا مع وضع العوازل الخزفية عالية الجهد على كلا الجانبين لتوصيلات الخطوط الثلاثية الأطوار الداخلة والخارجة. تأكد من وجود دعم ميكانيكي مستقر، ومسافات كهربائية آمنة، وإمكانية الوصول لفحص مستوى الزيت والتأريض.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر فئة الجهد المناسبة (33 كيلو فولت أو 35 كيلو فولت) بناءً على متطلبات نظامك، وتأكد من مستويات العزل وفقًا للمواصفات الفنية للمشروع.
- اختر درجات الدقة مثل 0.2S أو 0.5S للقياسات الخاصة بالفوترة؛ وقد تكون 0.5 أو 1.0 مناسبة لتطبيقات المراقبة.
- حدّد نسب محول التيار (CT) ومحول الجهد (VT) وفقًا للأحمال واحتياجات القياس.
- تأكّد من طريقة التركيب—إطار مثبت على عمود، حامل فولاذي، أو منصة—وضمان أن الدعم الهيكلي يفي بمتطلبات الوزن والمسافات الآمنة.
- قدّم ظروف البيئة المحيطة، وطريقة التوصيل، والتردد المقنّن، واحتياجات الوثائق (مثل الرسومات، وتقارير الفحص الروتيني) عند تقديم الطلب.
الأسئلة الشائعة
Q1: هل يمكن استخدام خزان القياس 33 كيلو فولت في أنظمة 35 كيلو فولت؟
نعم، الخزان مصمم لأنظمة 33 كيلو فولت وفئة 35 كيلو فولت. أعلى جهد للمعدات هو 40.5 كيلو فولت. يُرجى تحديد متطلبات النظام للتأكيد الفني.
Q2: كيف يتم تركيب الخزان في البيئات ذات الارتفاعات العالية أو التلوث الشديد؟
يتطلب التركيب في البيئات القاسية تأكيداً فنياً مسبقاً قبل الطلب. يجب توفير مسافات كهربائية آمنة وظروف تأريض مناسبة. تواصل معنا للحصول على المواصفات المعدلة.
Q3: ما هو نطاق التيار المقنّن لخزان القياس المغمور بالزيت؟
يدعم الخزان تيارات مقنّنة تتراوح من 5 إلى 300 أمبير. يعمل بتردد 50 أو 60 هرتز وفقاً لمعايير GB/T 20840. يُرجى تحديد التيار المطلوب عند الطلب.
Q4: أي المعايير يطابقها خزان القياس الخارجي عالي الجهد 33 كيلو فولت؟
يوافق المنتج معايير سلسلة GB/T 20840 للقياس الخارجي. يتميز بعزل مغمور بالزيت لفئة 35 كيلو فولت. يُرجى طلب شهادات المطابقة من المصنع عند الطلب.
Q5: ما هي متطلبات الدعم الميكانيكي لقاعدة خزان القياس؟
يجب أن يدعم الأساس وزن الخزان والإجهادات الميكانيكية الناتجة عن الموصلات. التفاصيل الإنشائية تخضع للتأكيد. تواصل معنا لتحديد المواصفات المخصصة.
Q6: ما هو تطبيق خزان القياس JLSW3-33 عالي الجهد؟
يُطبق الخزان في محطات التوزيع الخارجية لقياس وحماية الأنظمة. يتميز بعزل مغمور بالزيت ومقاوم للظروف الخارجية القياسية. تواصل معنا لمزيد من التفاصيل الفنية.
