Обзор

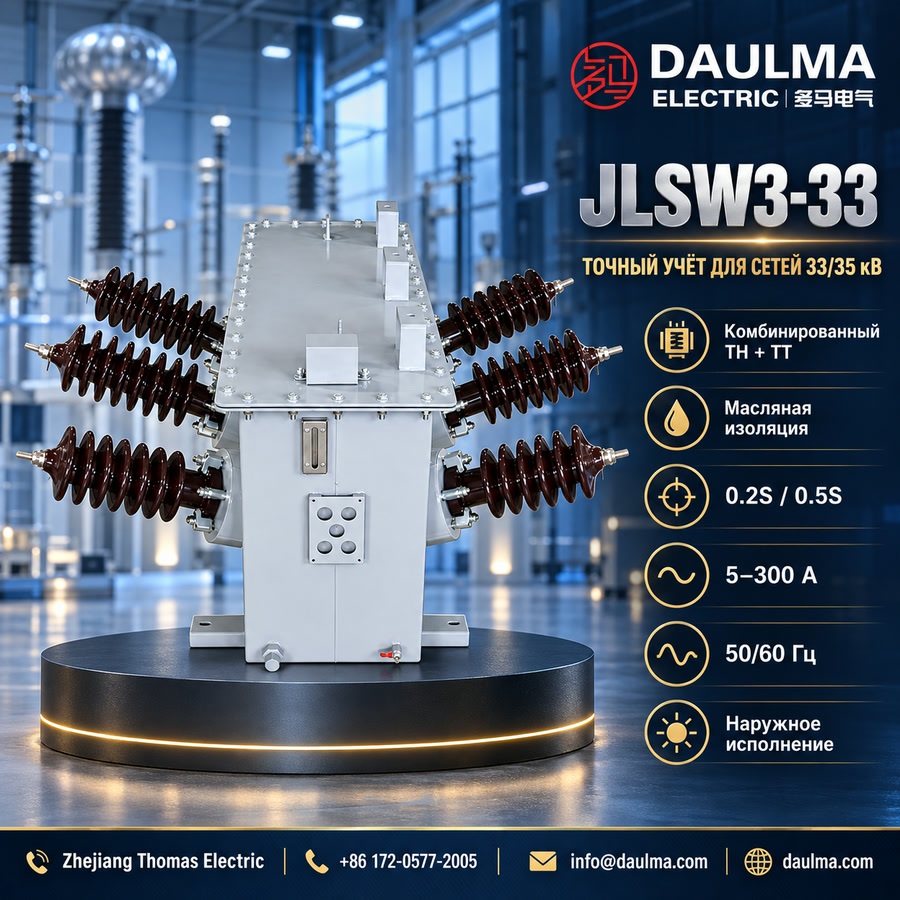

JLSW3-33 — это наружный горизонтальный маслонаполненный высоковольтный измерительный бак, рассчитанный на системы 33 кВ (подходит для применения в сетях класса 35 кВ). В едином герметичном маслонаполненном корпусе интегрированы как трансформатор напряжения, так и трансформатор тока, при этом масло служит основной изоляцией и охлаждающей средой, обеспечивая надежную работу на открытом воздухе.
Данное измерительное устройство поддерживает высокие классы точности, такие как 0,2S и 0,5S, удовлетворяя требованиям энергосбытовых организаций для коммерческого учета электроэнергии и мониторинга мощности. Оно широко применяется в сельских распределительных сетях, промышленных подстанциях, опорных установках и пунктах учета энергоснабжающих компаний, соответствует действующим стандартам МЭК и национальным нормам для высоковольтных измерительных трансформаторов.
Основные номинальные параметры
| Параметр | Номинал |
|---|---|
| Номинальное напряжение сети | 33 кВ (для систем класса 35 кВ) |
| Первичное напряжение (ТН) | 33 000 / √3 В |
| Вторичное напряжение (ТН) | 100 / √3 В или 100 В |
| Первичный ток (ТТ) | По заказу (например, 100–600 А) |
| Вторичный ток (ТТ) | 5 А или 1 А |
| Класс точности трансформатора напряжения | 0,2; 0,5 (измерительный класс) |
| Класс точности трансформатора тока | 0,2S; 0,5S (измерительный класс) |
| Изоляционная среда | Трансформаторное масло |
| Тип установки | Наружная, горизонтальная |
| Схема соединения фаз | Трехфазная трехпроводная или четырехпроводная |
| Тип проходных изоляторов | Фарфоровые, для наружной установки |
| Защита | Герметичный масляный корпус; доступны варианты с защитой от несанкционированного доступа |

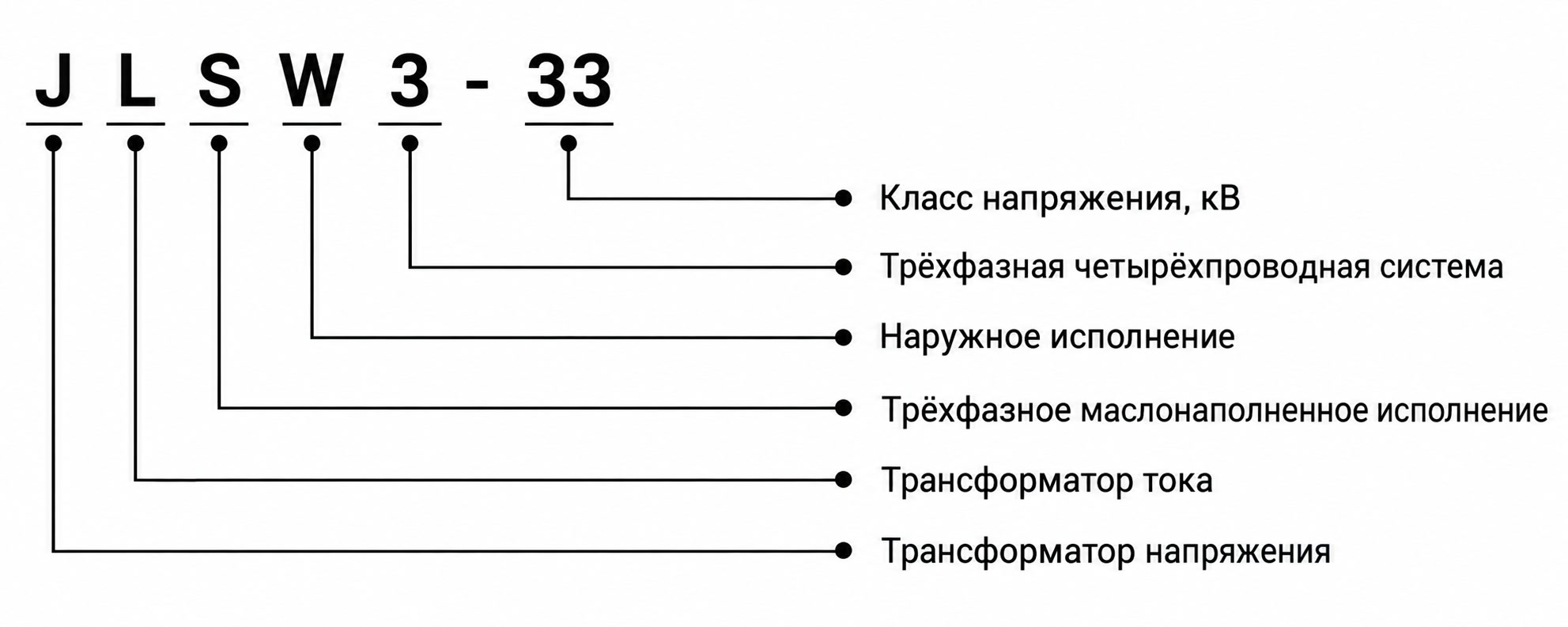

Расшифровка обозначения модели
- J: Категория трансформатора напряжения / измерительного трансформатора
- L: Компонент трансформатора тока
- S: Трехфазная система
- W: Устройство для наружной установки / горизонтальная конструкция для наружного монтажа
- 3: Порядковый номер разработки
- 33: Класс номинального напряжения: 33 кВ
Конструкция

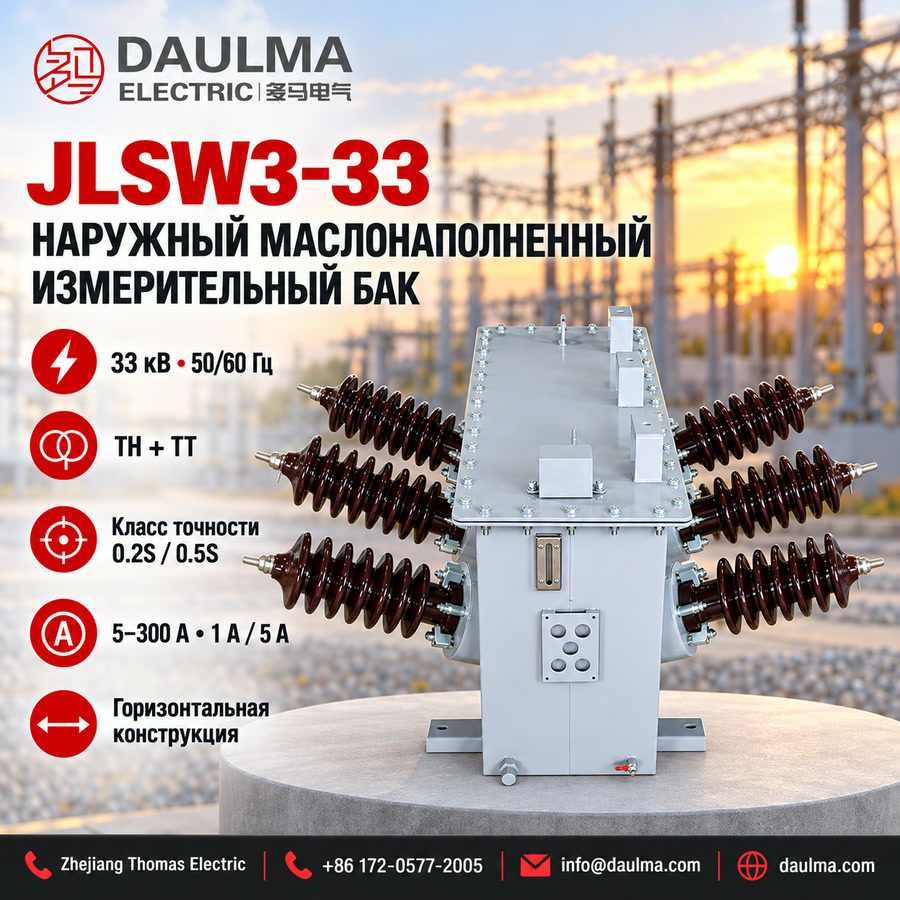

JLSW3-33 выполнен в виде прочного низкопрофильного горизонтального бака из сварных стальных листов, полностью герметизированного и заполненного изолирующим трансформаторным маслом. Внутренние магнитопроводы и обмотки трансформаторов напряжения и тока погружены в масло, обеспечивающее диэлектрическую изоляцию и термическую стабильность при длительной эксплуатации на открытом воздухе. Высоковольтные фарфоровые проходные изоляторы установлены с обеих сторон бака для подключения линий, что гарантирует достаточную длину утечки и устойчивость к атмосферным воздействиям. Бак оснащен расширительным резервуаром, указателем уровня масла и заземляющими выводами, соответствующими требованиям наружной эксплуатации. Вся внешняя арматура и уплотнительные прокладки подобраны с учетом устойчивости к УФ-излучению, температурным циклам и долговечности в условиях окружающей среды.
Технические параметры
Условия эксплуатации
- Место установки: наружное
- Применяемая система: сетей переменного тока класса 33 кВ / 35 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Электрические расстояния и заземление: изделие должно устанавливаться на открытом воздухе с обеспечением достаточных габаритных расстояний и условий заземления.
- Механическая опора: фундамент, опорная рама или платформа должны выдерживать вес бака и механические нагрузки от подключенных проводников.
- Молниезащита: разрядники или устройства защиты от перенапряжений должны устанавливаться в соответствии с проектной документацией и требованиями местной энергосистемы.
- Особые условия эксплуатации: при эксплуатации в условиях высокогорья, сильного загрязнения, прибрежной зоны, низких температур или повышенной сейсмической активности рекомендуется провести техническое согласование до оформления заказа.
Технические параметры
JLSW3-33 — это наружный горизонтальный маслонаполненный высоковольтный измерительный бак, предназначенный для систем 33 кВ (класса 35 кВ). Устройство имеет масляную изоляцию, работает на частоте 50 Гц или 60 Гц и поддерживает номинальные токи от 5 А до 300 А. Изделие соответствует стандартам серии ГОСТ Р / ГБ/T 20840 и предназначено для стандартных условий наружной эксплуатации, если иное не оговорено для экстремальных климатических условий.
Основные технические данные
| Параметр | Характеристика |
|---|---|
| Номинальное напряжение | 33 кВ, подходит для систем класса 35 кВ |
| Наивысшее рабочее напряжение оборудования | 40,5 кВ, в зависимости от технического задания проекта |
| Номинальная частота | 50 Гц / 60 Гц |
| Диапазон токов | 5 А – 300 А или по индивидуальному заказу в соответствии с требованиями проекта |
| Класс точности | 0,2S, 0,5S, 0,5, 1,0 в зависимости от требований к измерениям |
| Изоляционная среда | Трансформаторное масло |
| Конструкция | Наружный горизонтальный комбинированный трансформаторный бак |
| Компоненты трансформатора | Блоки трансформатора тока и трансформатора напряжения |
| Способ монтажа | Наружная установка на опоре, раме или платформе |
| Применимые стандарты | ГБ/T 20840.1, ГБ/T 20840.2, ГБ/T 20840.3, ГБ/T 20840.4; специальные требования проекта могут быть согласованы дополнительно |
Справочные данные по метрологической точности и электрическим параметрам
| Параметр | Справочное значение | Примечание |
|---|---|---|
| Класс номинального напряжения | 33 кВ | Для наружных измерительных систем класса 35 кВ |
| Наивысшее напряжение системы | 40,5 кВ | В зависимости от окончательного технического соглашения |
| Номинальный первичный ток | 5 А – 300 А | Индивидуальные коэффициенты трансформации доступны по току линии |
| Класс точности | 0,2S / 0,5S / 0,5 / 1,0 | Выбирается в зависимости от требований к измерениям или коммерческому учету |
| Номинальная частота | 50 Гц / 60 Гц | В соответствии с параметрами энергосистемы проекта |
| Изоляционная среда | Трансформаторное масло | Масляная изоляция и отвод тепла |
Установка и подключение
Схема монтажа
JLSW3-33 предназначен для горизонтальной наружной установки на опорных рамах, кронштейнах или платформах. Корпус бака монтируется горизонтально, при этом высоковольтные фарфоровые изоляторы расположены по обе стороны для подключения трехфазных входящих и исходящих линий. Обеспечьте устойчивую механическую опору, достаточные габаритные расстояния и удобный доступ для контроля уровня масла и подключения заземления.
Подбор и частые вопросы
Руководство по выбору
- Выберите соответствующий класс напряжения (33 кВ или 35 кВ) в зависимости от требований вашей системы и подтвердите уровни изоляции согласно техническому заданию проекта.
- Для коммерческого учета выбирайте классы точности 0,2S или 0,5S; для задач мониторинга могут подойти классы 0,5 или 1,0.
- Укажите коэффициенты трансформации трансформатора тока (ТТ) и трансформатора напряжения (ТН) в соответствии с нагрузкой и требованиями учета.
- Уточните способ монтажа — на опоре, стальной раме или платформе — и убедитесь, что несущая конструкция выдерживает вес устройства и обеспечивает необходимые габаритные расстояния.
- При оформлении заказа укажите условия окружающей среды, метод прокладки проводов, номинальную частоту и требования к документации (например, чертежи, протоколы приемо-сдаточных испытаний).
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен наружный измерительный бак JLSW3-33?
JLSW3-33 предназначен для измерения электрической энергии в высоковольтных сетях 33 кВ и 35 кВ на открытом воздухе. Он подает точные сигналы тока и напряжения на счетчики электроэнергии и оборудование мониторинга.
Вопрос 2: Почему JLSW3-33 имеет горизонтальную конструкцию?
Его низкопрофильная горизонтальная компоновка с высоковольтными изоляторами по обеим сторонам идеально подходит для установки на опорах или платформах, где требуется устойчивая опора и удобное подключение линий.
Вопрос 3: Можно ли использовать JLSW3-33 в сетях 35 кВ?
Да, JLSW3-33 рассчитан на применение в сетях класса 33 кВ, но часто используется в распределительных сетях и пунктах учета 35 кВ. Всегда сверяйте напряжение сети и требования к изоляции с техническим заданием проекта.
Вопрос 4: Какие компоненты размещены внутри бака?
В маслонаполненном корпусе размещены как трансформатор тока, так и трансформатор напряжения, обеспечивая объединенные измерительные сигналы в одном компактном устройстве.
Вопрос 5: Какие классы точности доступны для JLSW3-33?
Доступные классы точности: 0,2S, 0,5S, 0,5 и 1,0. Для коммерческого учета обычно указываются классы 0,2S или 0,5S в соответствии с нормативными или сетевыми требованиями.
Вопрос 6: Почему в этом измерительном баке используется масляная изоляция?
Масляная изоляция обеспечивает высокую электрическую прочность, эффективный отвод тепла и долговременную стабильность изоляции — это критически важно для надежной работы на открытом воздухе при напряжениях 33 кВ и 35 кВ.
Вопрос 7: Что следует проверить перед включением JLSW3-33 под напряжение?
Перед вводом в эксплуатацию необходимо проверить уровень масла, герметичность бака, состояние фарфоровых изоляторов, заземление, подключение выводов, установку разрядников, данные на паспортной табличке и соединения во вторичных цепях для обеспечения безопасной и точной работы.
Часто задаваемые вопросы
Q1: Какие требования к фундаменту для установки маслонаполненного трансформатора JLSW3-33?
Фундамент или опорная рама должны выдерживать полный вес бака и механические нагрузки от проводников. Требуется обеспечение достаточных габаритных расстояний и надежного заземления. Уточните вес и габариты в технической документации проекта.
Q2: Можно ли эксплуатировать трансформатор в условиях высокогорья или сильной загрязненности?
Да, но требуется предварительное техническое согласование. Для высокогорья, прибрежных зон, низких температур или сейсмической активности подбираются специальные исполнения. Свяжитесь с нами для согласования индивидуальных параметров до оформления заказа.
Q3: Подходит ли данный измерительный трансформатор для сетей переменного тока 35 кВ?
Да, модель JLSW3-33 предназначена для систем класса 33 кВ и 35 кВ. Устройство имеет масляную изоляцию и работает на частоте 50 Гц или 60 Гц. Подтвердите класс изоляции системы при заказе.
Q4: Какие номинальные токи доступны для комбинированного трансформатора JLSW3-33?
Стандартный диапазон номинальных токов составляет от 5 А до 300 А. Устройство поддерживает горизонтальную наружную установку и соответствует стандартам ГОСТ Р и ГБ/T 20840. Укажите требуемый коэффициент трансформации в опросном листе.
Q5: По каким стандартам изготавливается наружный трансформатор JLSW3-33?
Изделие производится в строгом соответствии со стандартами серии ГОСТ Р и ГБ/T 20840. Оно предназначено для стандартных условий наружной эксплуатации. Запросите протоколы заводских испытаний и сертификаты у менеджера.
Q6: Что представляет собой комбинированный трансформатор JLSW3-33 производства Daulma?
Это наружный горизонтальный маслонаполненный высоковольтный измерительный бак для систем 33 кВ. Обеспечивает точные измерения в сетях переменного тока с частотой 50/60 Гц. Уточните наличие на складе и сроки поставки.
