Přehled

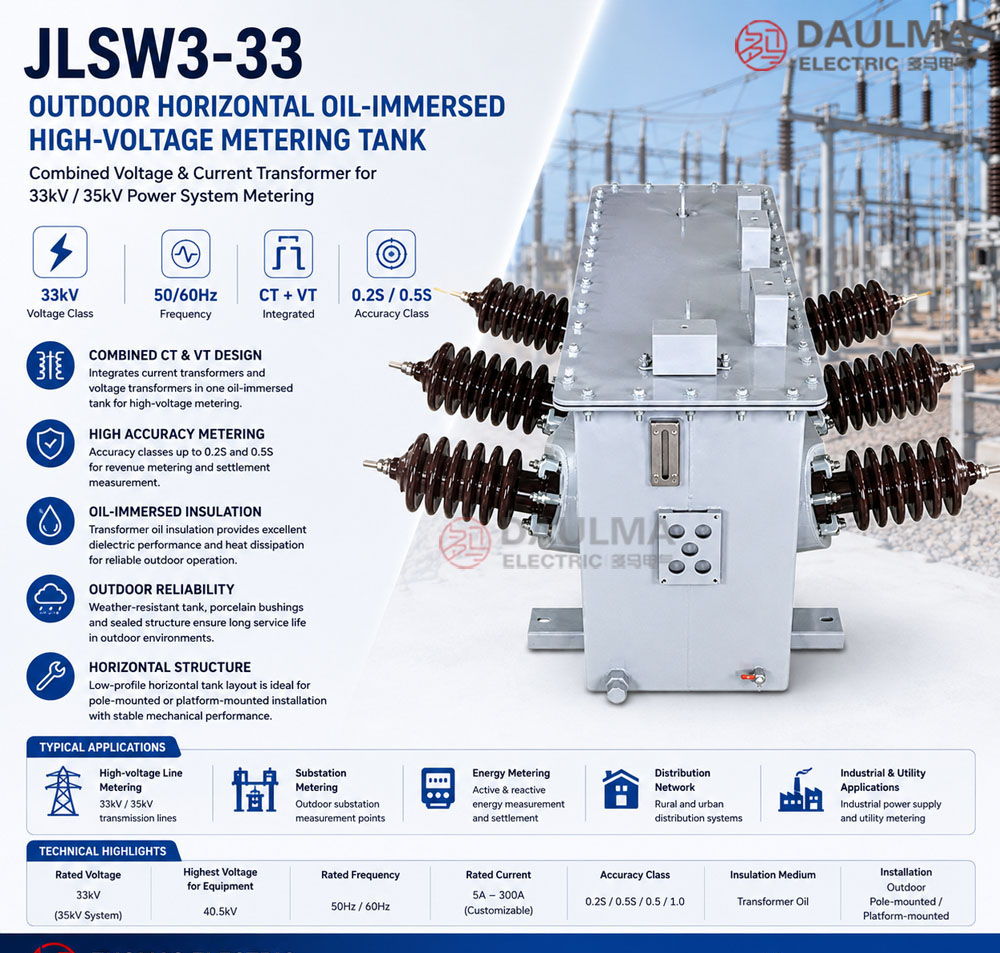

JLSW3-33 je venkovní horizontální olejový vysokonapěťový měřicí transformátor určený pro systémy 33 kV (vhodný pro aplikace třídy 35 kV). Integruje jak napěťové, tak proudové transformátory v jediné těsně uzavřené olejem plněné nádrži, přičemž olej slouží jako hlavní izolační a chladicí médium pro spolehlivý provoz venku.
Toto měřicí zařízení podporuje vysoce přesné třídy, jako jsou 0,2S a 0,5S, a splňuje požadavky energetických distribučních společností na účtování energie a monitorování výkonu. Běžně se nasazuje v venkovských distribučních sítích, průmyslových rozvodnách, na sloupových instalacích i v měřicích bodech distribučních společností a vyhovuje příslušným normám IEC a národním standardům pro vysokonapěťové měřicí transformátory.
Přehled základních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí sítě | 33 kV (pro systémy třídy 35 kV) |
| Primární napětí (NT) | 33 000 / √3 V |
| Sekundární napětí (NT) | 100 / √3 V nebo 100 V |
| Primární proud (PT) | Dle objednávky (např. 100–600 A) |
| Sekundární proud (PT) | 5 A nebo 1 A |
| Přesnost napěťového transformátoru | 0,2, 0,5 (měřicí třída) |
| Přesnost proudového transformátoru | 0,2S, 0,5S (měřicí třída) |
| Izolační médium | Transformátorový olej |
| Způsob instalace | Venkovní, horizontální |
| Konfigurace fází | Trojfázový třívodičový nebo čtyřvodičový |
| Typ průchodovek | Keramické, určené pro venkovní použití |
| Ochrana | Olejem utěsněný, k dispozici varianty odolné proti neoprávněnému zásahu |
Označení modelu
- J: Kategorie napěťového / měřicího transformátoru
- L: Proudový transformátor
- S: Trojfázový systém
- W: Venkovní zařízení / horizontální venkovní konstrukce
- 3: Pořadové číslo konstrukce
- 33: Třída jmenovitého napětí: 33 kV
Konstrukce
JLSW3-33 má robustní nízkoprofilovou horizontální nádrž vyrobenou z ocelových svařovaných plechů, zcela utěsněnou a vyplněnou izolačním transformátorovým olejem. Vnitřní jádrovinuté soustavy obou transformátorů (napěťového i proudového) jsou ponořeny do oleje, který zajišťuje dielektrickou izolaci a tepelnou stabilitu při nepřetržitém venkovním provozu. Na obou stranách nádrže jsou namontovány vysokonapěťové keramické průchodovky pro připojení primárních vedení, které zajišťují dostatečnou povrchovou dráhu a odolnost proti povětrnostním vlivům. Nádrž obsahuje expanzní komoru oleje, indikátor hladiny oleje a svorky pro uzemnění, které splňují požadavky na venkovní provoz. Veškerý vnější hardware a těsnící těsnění jsou vybrány pro odolnost proti UV záření, teplotním cyklům a dlouhodobému působení životního prostředí.
Technické parametry
Provozní podmínky
- Místo instalace: venkovní
- Použitelný systém: střídavý výkonový systém 33 kV / 35 kV třídy
- Jmenovitá frekvence: 50 Hz / 60 Hz
- Elektrické vůle a uzemnění: Zařízení musí být instalováno na venkovním místě s dostatečnými elektrickými vůlemi a vhodnými podmínkami pro uzemnění.
- Mechanická opora: Základna, sloupový rám nebo platforma musí unést hmotnost nádrže a mechanické namáhání od připojených vodičů.
- Ochrana před bleskem: Přepěťová ochrana nebo jiné zařízení proti blesku musí být instalováno dle projektové dokumentace a požadavků místního energetického systému.
- Zvláštní prostředí: Pro provoz ve vysoké nadmořské výšce, v silně znečištěném prostředí, v pobřežních oblastech, v nízkoteplotních podmínkách nebo při zvláštních seizmických požadavcích doporučujeme před objednáním technické potvrzení.
Technické parametry
JLSW3-33 je venkovní horizontální olejový vysokonapěťový měřicí transformátor navržený pro systémy 33 kV (třídy 35 kV). Využívá olejovou izolaci, pracuje při frekvenci 50 Hz nebo 60 Hz a podporuje jmenovité proudy od 5 A do 300 A. Jednotka splňuje normy řady GB/T 20840 a je vhodná pro standardní venkovní provozní podmínky, pokud není objednávkou specifikováno jinak pro extrémní prostředí.
Základní technické údaje
| Položka | Specifikace |
|---|---|
| Jmenovité napětí | 33 kV, vhodné pro systémy třídy 35 kV |
| Nejvyšší napětí zařízení | 40,5 kV, dle projektové specifikace |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Rozsah proudu | 5 A až 300 A, nebo dle požadavků projektu |
| Přesnostní třída | 0,2S, 0,5S, 0,5, 1,0 dle požadavků na měření |
| Izolační médium | Transformátorový olej |
| Konstrukce | Venkovní horizontální kombinovaná transformátorová nádrž |
| Transformátorové komponenty | Jednotky proudového a napěťového transformátoru |
| Způsob instalace | Venkovní montáž na sloup, rám nebo platformu |
| Použitelné normy | GB/T 20840.1, GB/T 20840.2, GB/T 20840.3, GB/T 20840.4; požadavky specifické pro projekt lze potvrdit dohodou |
Přehled měřicí přesnosti a elektrických parametrů
| Parametr | Referenční hodnota | Poznámka |
|---|---|---|
| Třída jmenovitého napětí | 33 kV | Pro venkovní měřicí systémy třídy 35 kV |
| Nejvyšší napětí sítě | 40,5 kV | Dle konečné technické dohody |
| Jmenovitý primární proud | 5 A–300 A | Možnost individuálního převodu dle proudové zátěže |
| Přesnostní třída | 0,2S / 0,5S / 0,5 / 1,0 | Vybráno dle požadavků na měření nebo účtování |
| Jmenovitá frekvence | 50 Hz / 60 Hz | Dle energetického systému projektu |
| Izolační médium | Transformátorový olej | Olejová izolace a odvod tepla |
Instalace a zapojení
Instalační schéma
JLSW3-33 je navržen pro venkovní horizontální instalaci na rámy na sloupech, držáky nebo platformy. Těleso nádrže je montováno horizontálně s vysokonapěťovými keramickými průchodovkami na obou stranách pro připojení trojfázových přívodních a odvodních vedení. Zajistěte stabilní mechanickou oporu, dostatečné elektrické vůle a přístup pro kontrolu hladiny oleje a uzemnění.
Výběr a časté otázky
Průvodce výběrem
- Vyberte odpovídající třídu napětí (33 kV nebo 35 kV) podle požadavků vašeho systému a ověřte úroveň izolace dle projektové specifikace.
- Pro účtování energie u distribučních společností zvolte přesnostní třídy 0,2S nebo 0,5S; pro monitorovací aplikace mohou postačovat třídy 0,5 nebo 1,0.
- Specifikujte převody proudového (PT) a napěťového (NT) transformátoru podle potřeb zátěže a měření.
- Potvrďte způsob instalace – rámová montáž na sloup, ocelový držák nebo platforma – a zajistěte, aby nosná konstrukce vyhovovala hmotnosti a požadavkům na vůle.
- Při zadávání objednávky uveďte provozní podmínky, způsob zapojení, jmenovitou frekvenci a požadavky na dokumentaci (např. výkresy, protokoly o rutinních zkouškách).
Často kladené otázky
Otázka 1: K čemu se používá venkovní měřicí nádrž JLSW3-33?
JLSW3-33 je určen pro měření elektrické energie ve vysokonapěťových venkovních sítích 33 kV a 35 kV. Poskytuje přesné signály proudu a napětí pro elektroměry a monitorovací zařízení.
Otázka 2: Proč má JLSW3-33 horizontální konstrukci?
Nízkoprofilové horizontální uspořádání s vysokonapěťovými průchodovkami na obou stranách je ideální pro montáž na sloupy nebo platformy, kde je vyžadována stabilní opora a snadné připojení vedení.
Otázka 3: Lze JLSW3-33 použít v sítích 35 kV?
Ano, JLSW3-33 je jmenovitě určen pro aplikace třídy 33 kV, ale běžně se nasazuje v distribučních sítích a měřicích místech 35 kV. Vždy ověřte napětí sítě a požadavky na izolaci dle projektové dokumentace.
Otázka 4: Jaké komponenty jsou integrovány uvnitř nádrže?
Olejem plněný obal obsahuje jednotky proudového i napěťového transformátoru a poskytuje kombinované měřicí signály v jednom kompaktním bloku.
Otázka 5: Jaké přesnostní třídy jsou pro JLSW3-33 k dispozici?
Jsou k dispozici přesnostní třídy 0,2S, 0,5S, 0,5 a 1,0. Pro účtování energie se obvykle specifikují třídy 0,2S nebo 0,5S podle platných předpisů nebo požadavků distribuční společnosti.
Otázka 6: Proč se v této měřicí nádrži používá olejová izolace?
Olejová izolace zajišťuje vysokou dielektrickou pevnost, účinné odvádění tepla a dlouhodobou stabilitu izolace – což je klíčové pro spolehlivý venkovní provoz při napětí 33 kV a 35 kV.
Otázka 7: Co je třeba ověřit před připojením JLSW3-33 pod napětí?
Před uvedením do provozu zkontrolujte hladinu oleje, těsnost nádrže, stav keramických průchodovek, uzemnění, zapojení svorek, instalaci přepěťových ochran, údaje na štítku a sekundární obvody, aby byl zajištěn bezpečný a přesný provoz.
Často kladené otázky
Q1: Jak řešit instalaci měřicího transformátoru v agresivním prostředí?
Pro specifická prostředí je nutná konzultace s výrobcem. Transformátor JLSW3-33 je standardně určen pro běžný venkovní provoz. Před objednáním vyžádejte technické potvrzení pro pobřežní nebo znečištěné oblasti.
Q2: Jaký je rozsah jmenovitých proudů tohoto transformátoru?
Zařízení podporuje jmenovité proudy v rozsahu od 5 A do 300 A. Funguje při frekvenci 50 Hz nebo 60 Hz. Pro přesný výběr třídy přesnosti kontaktujte naše techniky.
Q3: Lze ověřit shodu tohoto transformátoru s mezinárodními standardy?
Ano, jednotka splňuje požadavky norem řady GB/T 20840. Je navržena pro systémy 33 kV s třídou 35 kV. Certifikaci a konkrétní zkoušky si ověřte u obchodního oddělení.
Q4: Jaké jsou požadavky na mechanickou oporu při montáži?
Základna nebo sloupový rám musí unést hmotnost olejové nádrže a mechanické namáhání od vodičů. Dbejte na dostatečné elektrické vůle a správné uzemnění. Detailní rozměry najdete v technické dokumentaci.
Q5: Proč vyžadovat technické potvrzení pro vysokou nadmořskou výšku?
Ano, úpravy pro extrémní podmínky jsou možné na vyžádání. Standardní verze je určena pro běžné venkovní podmínky. Před finalizací objednávky vyžadujeme technické potvrzení specifikací.
Q6: Kde najdu technickou dokumentaci k tomuto měřiči?
Jde o kombinovaný měřicí transformátor JLSW3-33 od výrobce Daulma pro systémy 33 kV a 35 kV. Využívá olejovou izolaci a horizontální konstrukci. Pro stažení podkladů kontaktujte naše obchodní oddělení.
