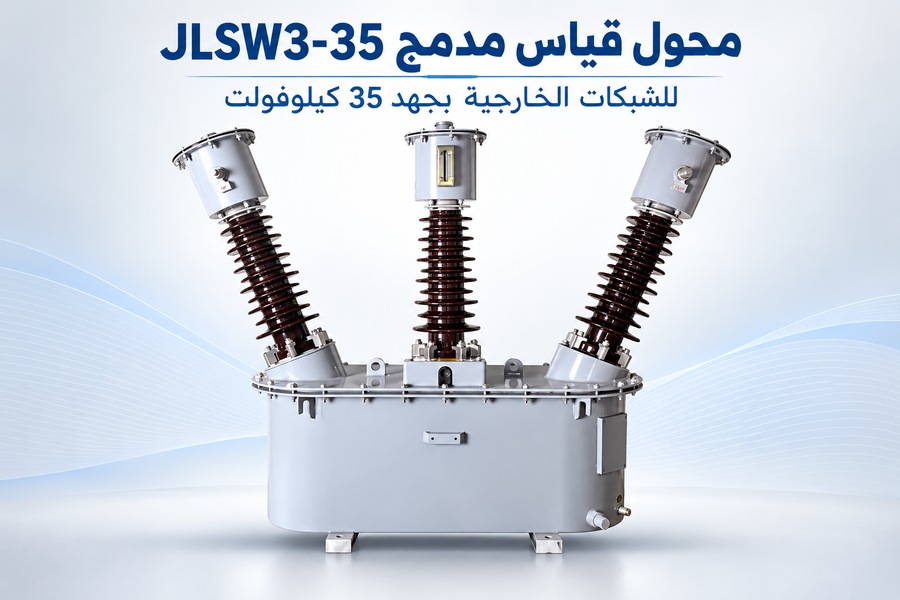

نظرة عامة
يُعدّ JLSW3-35kV محولاً مدمجاً ثلاثي الطور للأجهزة، مصنّفًا لأنظمة التيار المتردد 35 كيلوفولت، ويتميز بنظام عزل غامر بالزيت. ويجمع هذا المحول بين ثلاثة محولات جهد أحادية الطور (VTs) متصلة على التوالي Y/Y وثلاثة محولات تيارية كهرومغناطيسية (CTs)، جميعها مُجمَّعة داخل خزان مغلق مملوء بالزيت لضمان تشغيل موثوق في البيئة الخارجية.
تم تصميمه لتحقيق قياس عالي الدقة، حيث يستوفي درجتي الدقة 0.2 و0.2S وفق معايير GB، ويدعم تطبيقات مثل المحطات الفرعية الريفية، والمحطات الفرعية الصندوقية، والتوزيع الصناعي، وقياسات الفواتير الكهربائية من قبل شركات المرافق. يتوافق الجهاز مع سلسلة المعايير GB 20840.1–20840.4 ويتطلب تركيب صاعق أكسيد الزنك (ZnO arrester) ضمن مسافة 1 متر لأغراض الحماية من الصواعق.
لمحة عن المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 35 kV |
| التردد المقنن | 50 Hz / 60 Hz |
| التكوين | 3 × VT (Y/Y) + 3 × CT (A, B, C) |
| اتصال محول الجهد | Y/Y مع نقطة محايدة مؤرضة |
| نوع محول التيار | كهرومغناطيسي، واحد لكل طور |
| درجات الدقة | 0.2 / 0.2S |
| نوع العزل | غامر بالزيت |
| بيئة التركيب | خارجي |
| خرج محول الجهد الثانوي | 100 V أو 100/√3 V |
| خرج محول التيار الثانوي | 1 A أو 5 A |
| المعايير المطبقة | GB 20840.1–20840.4 |
| الحماية من الصواعق | صاعق أكسيد الزنك مطلوب ضمن مسافة 1 متر |

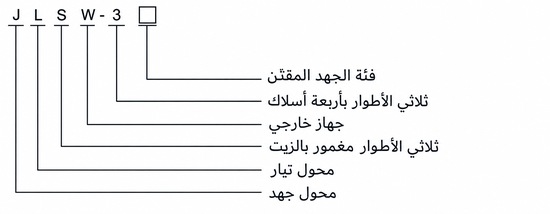

رمز التسمية النموذجي
- J: محول أجهزة مدمج (صندوق قياس)
- L: عنصر محول التيار
- S: عنصر محول الجهد (ثلاثي الطور)
- W: تركيب خارجي
- 3: تكوين ثلاثي الطور
- 35: فئة الجهد (kV)
البناء
يتميز JLSW3-35kV بخزان فولاذي مستطيل متكامل ملحوم ومملوء بزيت العزل، يحتوي على ثلاثة محولات جهد كهرومغناطيسية أحادية الطور وثلاثة محولات تيار كهرومغناطيسية حلزونية مثبتة على لوحات طرفية ثابتة. ويضمن التصميم الغامر بالزيت عزلًا كهربائيًا قويًا، وتبددًا فعّالًا للحرارة، وحماية بيئية لخدمة خارجية طويلة الأمد.

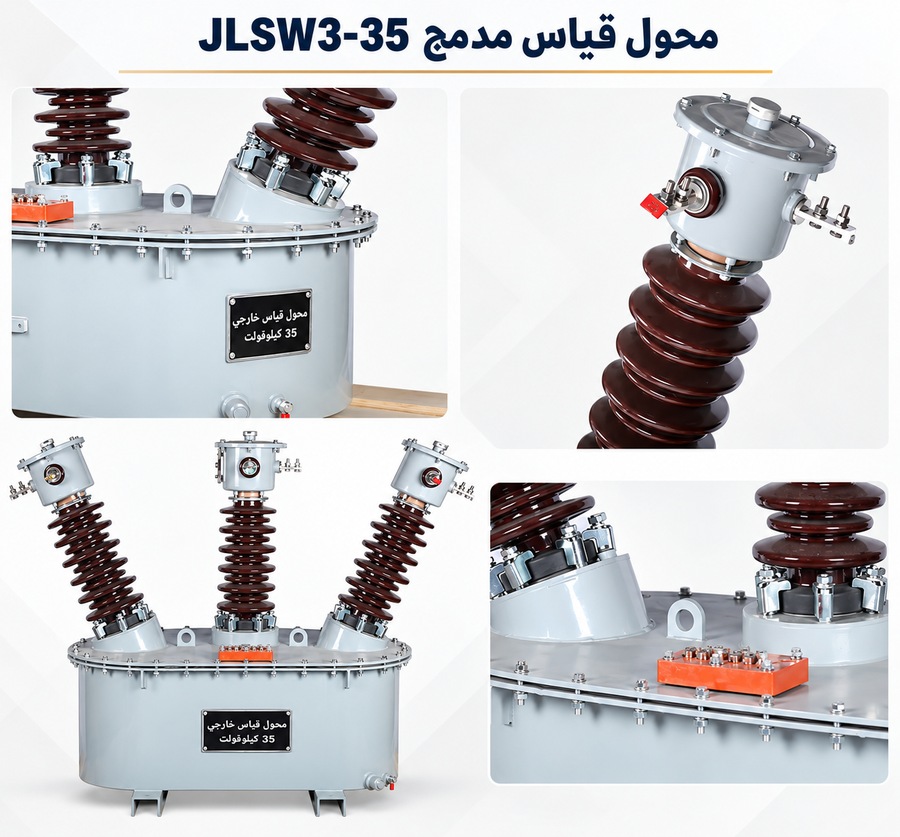

ويتضمن غطاء الخزان جهازًا مدمجًا مضادًا للرطوبة لمنع دخول الرطوبة، مما يعزز الموثوقية بشكل كبير في الظروف الرطبة مقارنة بالتصاميم التقليدية. وتشمل الملحقات الخارجية مقياس مستوى الزيت، وبرغي التأريض، وصمام تصريف الزيت، وحلقتَي رفع لتسهيل المناولة والتركيب بأمان. وقد تم تصميم جميع المكونات لتلبية متطلبات الأداء والسلامة الصارمة وفق معايير سلسلة GB 20840.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (تتطلب التركيبات ذات الارتفاع الأعلى تأكيدًا هندسيًا وتعديلًا في التصنيف)
- درجة الحرارة المحيطة: −25 °C إلى +40 °C (مدى موسّع متوفر عند الطلب)
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (بمرجع +20 °C)
- مستوى التلوث: وفق IEC 60815 / GB/T 26218 حسب متطلبات المشروع
- الظروف البيئية: خالٍ من الغازات أو الأبخرة المسببة للتآكل؛ خالٍ من المواد المتفجرة أو القابلة للاشتعال؛ بدون اهتزاز شديد أو صدمات ميكانيكية أو رذاذ ملحي (تتطلب التركيبات الساحلية حماية إضافية)
- المتطلبات الزلزالية: وفق معايير التصميم الزلزالي الإقليمية المعمول بها عند التحديد
المعالم التقنية
يُعدّ JLSW3-35kV محولاً مدمجًا غامرًا بالزيت للتركيب الخارجي، مصنّفًا لأنظمة التيار المتردد فئة 35 كيلوفولت (50 هرتز / 60 هرتز). يتميز بامتثاله للمعايير GB 20840، ويعمل ضمن مدى درجات حرارة محيطة من −25 °C إلى +40 °C، وهو مناسب للارتفاعات حتى 1000 متر. ويدعم قسم محول التيار التيارات الأولية من 50 أمبير إلى 600 أمبير مع خرج ثانوي قياسي 5 أمبير.
بيانات محول الجهد
| الجهد الأولي (V) |
الجهد الثانوي (V) |
درجة الدقة |
الحمل (VA) |
معامل القدرة للحمل |
|---|---|---|---|---|
| 35000/√3 | 100/√3 | 0.2 | 50 | cosφ = 0.8 (متأخر) |
| 35000/√3 | 100/√3 | 0.2S | 50 | cosφ = 1.0 |
| 35000 | 100 | 0.2 | 50 | cosφ = 0.8 (متأخر) |
| 35000 | 100 | 0.2S | 50 | cosφ = 1.0 |
بيانات محول التيار
| التيار الأولي (A) |
التيار الثانوي (A) |
درجة الدقة |
الحمل (VA) |
معامل القدرة للحمل |
|---|---|---|---|---|
| 50 | 5 | 0.2 | 10 | cosφ = 0.8 |
| 75 | 5 | 0.2 | 10 | cosφ = 0.8 |
| 100 | 5 | 0.2 | 10 | cosφ = 0.8 |
| 150 | 5 | 0.2 | 15 | cosφ = 0.8 |
| 200 | 5 | 0.2 | 15 | cosφ = 0.8 |
| 300 | 5 | 0.2 | 15 | cosφ = 0.8 |
| 400 | 5 | 0.2 | 20 | cosφ = 0.8 |
| 600 | 5 | 0.2 | 20 | cosφ = 0.8 |
التركيب والتوصيلات

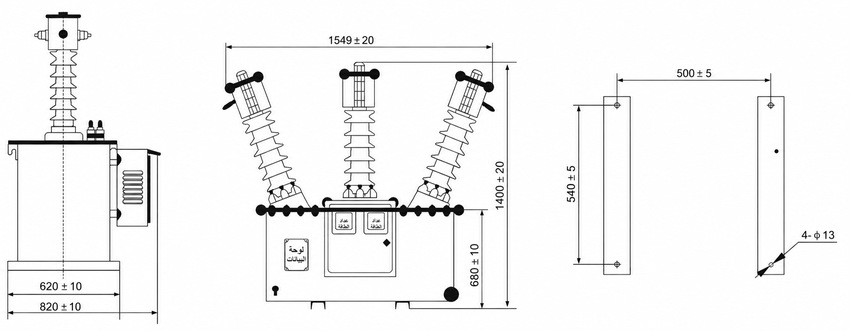

مخطط التركيب
يتم تركيب محول الأجهزة المدمج JLSW3-35kV الغامر بالزيت للتركيب الخارجي على أساس ثابت أو هيكل داعم باستخدام نقاط التثبيت المخصصة الموضحة في الرسم الأبعادي. وتُجرى التوصيلات الأولية لقسم محول الجهد عبر أطراف البُوشينغ عالية الجهد، بينما يستخدم قسم محول التيار أطرافًا عابرة (بوسبار) أو أطرافًا مثبتة بالبراغي. ويجب الحفاظ على مسافة كافية حول الوحدة لضمان تناسق العزل المناسب، وتبدد الحرارة، وفحص مستوى الزيت، وسهولة الصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة محول الجهد (VT) استنادًا إلى الجهد الاسمي للنظام (مثل 35 kV)، مع تحديد التكوينات مثل 35000/100 V أو 35000/√3/100/√3 V.
- اختر نسب تحويل محول التيار (CT) بما يتناسب مع التيارات المتوقعة للحمل، مع ضمان قياس دقيق عبر ظروف التشغيل القصوى والدنيا.
- لتطبيقات قياس الفواتير، حدّد درجات دقة 0.2 أو 0.2S بما يتماشى مع متطلبات شركات المرافق والمعايير مثل GB 17215.
- احسب الحمل المقنن الإجمالي بجمع أحمال الأجهزة المتصلة ومراعاة خسائر الأسلاك استنادًا إلى طول الكابل ومساحة مقطعه العرضي.
- تحقق من ملاءمة الظروف البيئية—مثل مدى درجة الحرارة المحيطة، والارتفاع فوق 1000 متر، ومستوى التلوث وفق IEC 60815 أو GB/T 26218، والظروف الخاصة مثل المناطق الساحلية أو الزلزالية—واطلب تصنيفات محسّنة عند الحاجة.
الأسئلة الشائعة
Q1: هل يمكن تركيب هذا المحول المدمج 35kV في المناطق الساحلية؟
نعم، يتطلب ذلك حماية إضافية ضد رذاذ الملح والتآكل. البيئة القياسية تشترط خلو الموقع من الغازات المسببة للتآكل. يرجى تأكيد متطلبات الحماية الخاصة بالمشروع.
Q2: ما هي درجة دقة محول الجهد في هذا الطراز؟
تبلغ درجة الدقة 0.2 للحمل البالغ 50 فولت أمبير. الجهد الأولي 35000/√3 فولت والثانوي 100/√3 فولت. نوصي بمطابقة الحمل مع مواصفات المشروع.
Q3: كيف يتم تعديل المحول للتركيب على ارتفاعات تتجاوز 1000 متر؟
يتطلب التركيبات الأعلى تأكيدًا هندسيًا وتعديلًا في التصنيف الكهربائي. يتم تصميم التعديلات بناءً على ظروف الموقع الفعلية. تواصل معنا لتقييم التعديلات المطلوبة.
Q4: أي مدى للتيارات الأولية يدعمه قسم محول التيار؟
يدعم المحول تيارات أولية تتراوح بين 50 و600 أمبير. التيار الثانوي القياسي هو 5 أمبير. يجب تحديد نسبة التحويل الدقيقة حسب حمل النظام.
Q5: متى يتم إجراء اختبارات المصنع قبل شحن المحول؟
تُجرى اختبارات التحقق من الجودة بعد التصنيع وقبل الشحن مباشرة. المنتج ممتثل لمعيار GB 20840. يرجى طلب شهادة الاختبار المحددة عند تقديم الطلب.
Q6: لماذا يُصنف هذا المحول كجهاز مدمج ثلاثي الطور؟
لأنه يجمع بين محول الجهد ومحول التيار في وحدة عزل زيتي واحدة. يُطبق في أنظمة التيار المتردد 35 كيلوفولت للتركيب الخارجي. هذا التصميم يوفر مساحة ويقلل تكاليف الصيانة.
