Обзор
JLSW3-35kV — это трехфазный комбинированный измерительный трансформатор для наружной установки, рассчитанный на работу в сетях переменного тока напряжением 35 кВ и оснащенный масляной изоляционной системой. Устройство объединяет три однофазных трансформатора напряжения (ТН) по схеме Y/Y и три электромагнитных трансформатора тока (ТТ), размещенные в герметичном маслонаполненном баке для надежной эксплуатации на открытом воздухе.
Предназначен для высокоточных измерений, соответствует классам точности 0,2 и 0,2S согласно стандартам GB и применяется в сельских подстанциях, блочных трансформаторных подстанциях, промышленных распределительных сетях и коммерческом учете электроэнергии. Изделие соответствует серии стандартов GB 20840.1–20840.4 и требует установки оксидно-цинкового разрядника на расстоянии не более 1 м для защиты от грозовых перенапряжений.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Конфигурация | 3 × ТН (Y/Y) + 3 × ТТ (A, B, C) |
| Схема соединения ТН | Y/Y с заземленной нейтралью |
| Тип ТТ | Электромагнитный, по одному на фазу |
| Классы точности | 0,2 / 0,2S |
| Тип изоляции | Масляная |
| Условия установки | Наружная |
| Вторичное напряжение ТН | 100 В или 100/√3 В |
| Вторичный ток ТТ | 1 А или 5 А |
| Применимые стандарты | GB 20840.1–20840.4 |
| Грозозащита | Требуется оксидно-цинковый разрядник в пределах 1 м |

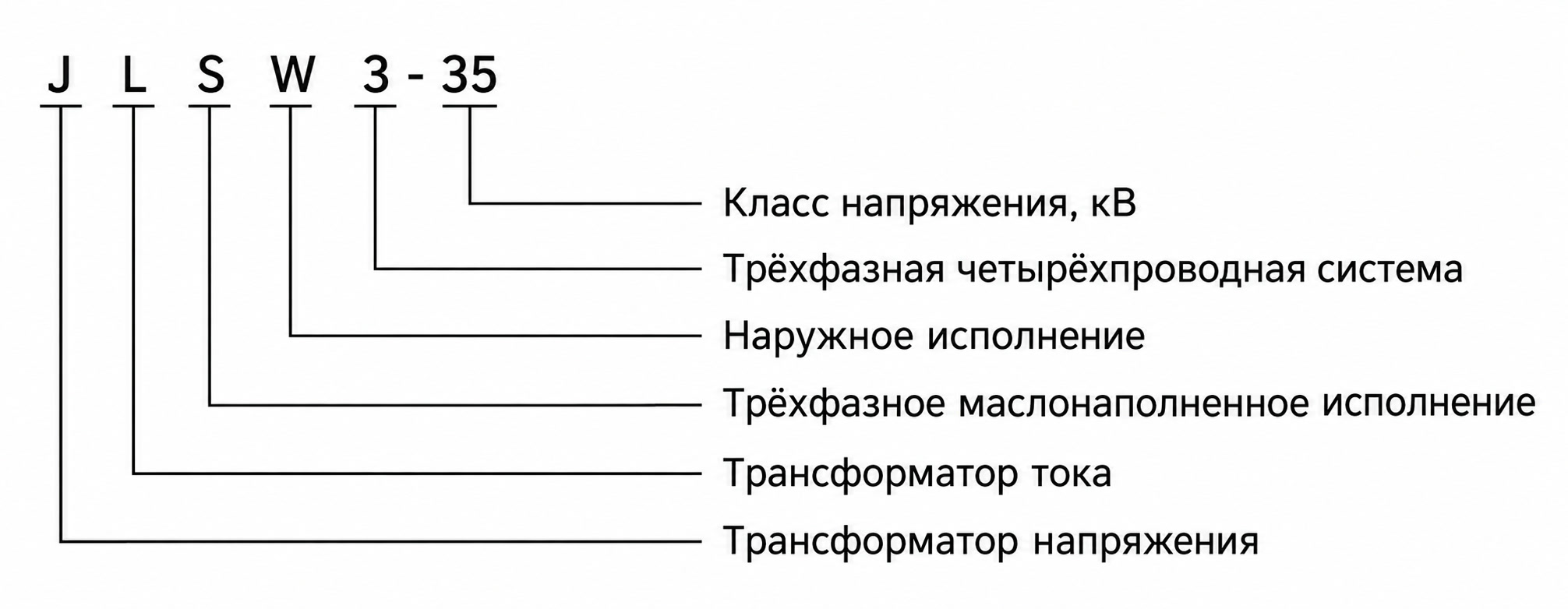

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (шкаф учета)
- L: Элемент трансформатора тока
- S: Элемент трансформатора напряжения (трехфазный)
- W: Наружная установка
- 3: Трехфазная конфигурация
- 35: Класс напряжения (кВ)
Конструкция
JLSW3-35kV имеет цельносварной прямоугольный стальной бак, заполненный изоляционным маслом, в котором размещены три однофазных электромагнитных трансформатора напряжения и три кольцевых электромагнитных трансформатора тока, установленных на неподвижных выводных пластинах. Масляная конструкция обеспечивает надежную электрическую изоляцию, эффективное теплоотведение и защиту от внешних воздействий при длительной эксплуатации на открытом воздухе.
Крышка бака оснащена встроенным узлом защиты от влаги, предотвращающим проникновение влаги внутрь и значительно повышающим надежность работы в условиях повышенной влажности по сравнению с традиционными конструкциями. Внешние элементы включают указатель уровня масла, болт заземления, сливной кран и две монтажные проушины для безопасной транспортировки и установки. Все компоненты спроектированы в соответствии с жесткими требованиями к эксплуатационным характеристикам и безопасности, установленными серией стандартов GB 20840.
Технические параметры
Условия эксплуатации
- Условия установки: Наружная установка
- Высота над уровнем моря: Не более 1000 м (для установок на большей высоте требуется подтверждение проекта и корректировка характеристик)
- Температура окружающей среды: от −25 °C до +40 °C (расширенный диапазон доступен по запросу)
- Относительная влажность: Среднесуточная ≤ 95%, среднемесячная ≤ 90% (при эталонной температуре +20 °C)
- Степень загрязнения: В соответствии с IEC 60815 / GB/T 26218 в зависимости от требований проекта
- Окружающая среда: Без коррозионно-активных газов или паров; без взрывоопасных или горючих сред; без сильной вибрации, механических ударов или солевого тумана (для прибрежных установок требуется дополнительная защита)
- Сейсмостойкость: В соответствии с действующими региональными нормами сейсмического проектирования при наличии требований
Технические параметры
JLSW3-35kV — это наружный масляный комбинированный измерительный трансформатор для сетей переменного тока класса 35 кВ (50 Гц / 60 Гц). Соответствует стандарту GB 20840, работает в диапазоне температур окружающей среды от −25 °C до +40 °C и предназначен для установки на высоте до 1000 м над уровнем моря. Секция трансформатора тока поддерживает первичные токи от 50 А до 600 А со стандартным вторичным током 5 А.
Данные трансформатора напряжения
| Первичное напряжение (В) |
Вторичное напряжение (В) |
Класс точности |
Нагрузка (ВА) |
Коэффициент мощности нагрузки |
|---|---|---|---|---|
| 35000/√3 | 100/√3 | 0,2 | 50 | cosφ = 0,8 (индуктивный) |
| 35000/√3 | 100/√3 | 0,2S | 50 | cosφ = 1,0 |
| 35000 | 100 | 0,2 | 50 | cosφ = 0,8 (индуктивный) |
| 35000 | 100 | 0,2S | 50 | cosφ = 1,0 |
Данные трансформатора тока
| Первичный ток, А |
Вторичный ток, А |
Класс точности |
Нагрузка (ВА) |
Коэффициент мощности нагрузки |
|---|---|---|---|---|
| 50 | 5 | 0,2 | 10 | cosφ = 0,8 |
| 75 | 5 | 0,2 | 10 | cosφ = 0,8 |
| 100 | 5 | 0,2 | 10 | cosφ = 0,8 |
| 150 | 5 | 0,2 | 15 | cosφ = 0,8 |
| 200 | 5 | 0,2 | 15 | cosφ = 0,8 |
| 300 | 5 | 0,2 | 15 | cosφ = 0,8 |
| 400 | 5 | 0,2 | 20 | cosφ = 0,8 |
| 600 | 5 | 0,2 | 20 | cosφ = 0,8 |
Установка и подключение
Схема установки

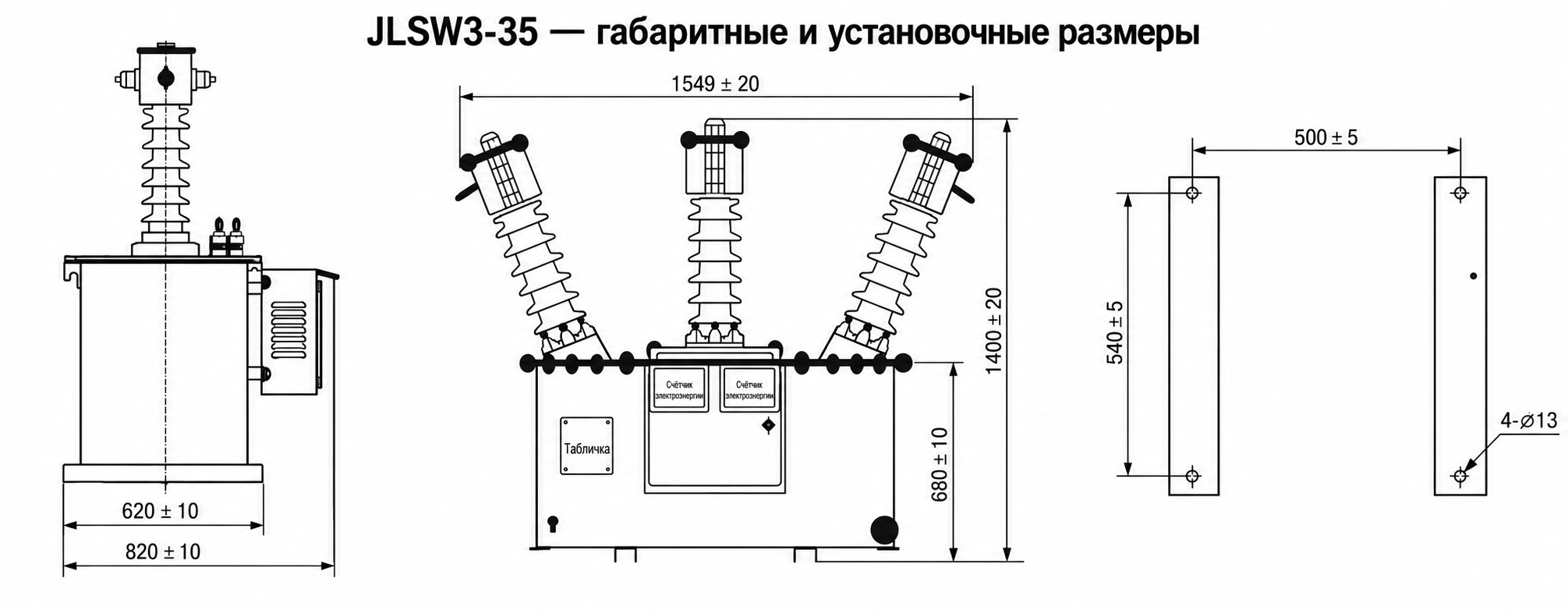

Комбинированный измерительный трансформатор JLSW3-35kV для наружной установки с масляной изоляцией монтируется на прочном фундаменте или опорной конструкции с использованием предусмотренных монтажных точек, указанных на чертеже габаритов. Первичные соединения секции ТН выполняются через высоковольтные проходные изоляторы, а секция ТТ подключается через сквозные шинные или болтовые выводы. Вокруг устройства должно быть обеспечено достаточное пространство для соблюдения требований к изоляционным расстояниям, отводу тепла, контролю уровня масла и доступу при обслуживании.
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации трансформатора напряжения (ТН) в зависимости от номинального напряжения сети (например, 35 кВ), указав конфигурацию, такую как 35000/100 В или 35000/√3/100/√3 В.
- Подберите коэффициенты трансформации трансформаторов тока (ТТ), соответствующие ожидаемым рабочим токам, обеспечивая точные измерения как при максимальных, так и при минимальных нагрузках.
- Для коммерческого учета электроэнергии укажите классы точности 0,2 или 0,2S в соответствии с требованиями энергосбытовой организации и стандартами, такими как GB 17215.
- Рассчитайте суммарную номинальную нагрузку, сложив нагрузки подключенных приборов и учтя потери в проводах в зависимости от длины и сечения кабеля.
- Проверьте соответствие условиям эксплуатации — диапазону температур окружающей среды, высоте над уровнем моря свыше 1000 м, степени загрязнения согласно IEC 60815 или GB/T 26218, а также особым условиям, таким как прибрежные или сейсмоопасные зоны, — и при необходимости запросите усиленные характеристики.
Часто задаваемые вопросы
В1: Какие коэффициенты трансформации ТН и ТТ следует указывать для наружной установки в сети 35 кВ?
Укажите первичное напряжение ТН в соответствии с номинальным напряжением сети (например, 35000/100 В). Для ТТ выберите коэффициенты трансформации, исходя из ожидаемого тока нагрузки, обеспечивая достаточную точность при минимальных нагрузках.
В2: Какой класс точности требуется для коммерческого учета электроэнергии?
Для коммерческого учета используйте класс точности 0,2 или 0,2S, как того требуют местные нормативы энергосбыта и стандарты серии GB 17215.
В3: Как определить правильную номинальную нагрузку для вторичных цепей?
Номинальная нагрузка должна включать суммарную нагрузку подключенных приборов и потери в проводах, рассчитанные по фактической длине кабеля и сечению проводников.
В4: Есть ли особые требования для условий высокогорья или сильного загрязнения?
Да — при установке выше 1000 м над уровнем моря или в районах с высокой степенью загрязнения необходимо указать эти условия, чтобы изделие было соответствующим образом сертифицировано согласно IEC 60815 или GB/T 26218.
В5: Поддерживает ли данный трансформатор удаленный учет или протоколы связи?
Опционально возможна интеграция с активными/реактивными счетчиками электроэнергии и интерфейсами связи, такими как Modbus или IEC 61850, для реализации функций удаленного учета.
В6: Какая документация и варианты испытаний доступны до отгрузки?
Требования к приемо-сдаточным испытаниям на заводе (FAT), язык документации и необходимые сертификаты могут быть указаны при оформлении заказа и подтверждены техническим соглашением.
Frequently Asked Questions
Q1: Можно ли эксплуатировать JLSW3-35 на высоте более 1000 метров?
Стандартная комплектация рассчитана на высоту до 1000 м. Для высокогорных объектов требуется подтверждение проекта и корректировка характеристик. Свяжитесь с нами для расчета.
Q2: Как адаптировать трансформатор для работы в прибрежных зонах?
Базовое исполнение не предназначено для агрессивных сред. Для прибрежных установок требуется дополнительная защита от солевого тумана. Уточняйте требования к защите у инженеров.
Q3: Какой вторичный ток имеет стандартная секция трансформатора тока?
Секция трансформатора тока поддерживает первичные токи от 50 А до 600 А. Стандартный вторичный ток составляет 5 А. Точные параметры выбираются при заказе.
Q4: Что представляет собой трансформатор JLSW3-35 по типу изоляции?
Трансформатор JLSW3-35 имеет масляную изоляцию для наружной установки. Масло обеспечивает надежную диэлектрическую защиту и охлаждение активных частей.
Q5: По каким стандартам изготавливается комбинированный трансформатор JLSW3-35?
Оборудование соответствует национальному стандарту GB 20840. Степень загрязнения определяется по IEC 60815 или GB/T 26218. Запросите сертификаты соответствия у менеджера.
Q6: Где применяется данный комбинированный измерительный трансформатор?
Оборудование предназначено для сетей переменного тока класса 35 кВ наружной установки. Поддерживается работа на частоте 50 Гц и 60 Гц.
Q7: Когда требуется подтверждение проекта для корректировки характеристик?
Подтверждение необходимо для установок на высоте более 1000 м. Также требуется согласование при расширенном температурном диапазоне. Свяжитесь с нами для расчета.
