Descripción general

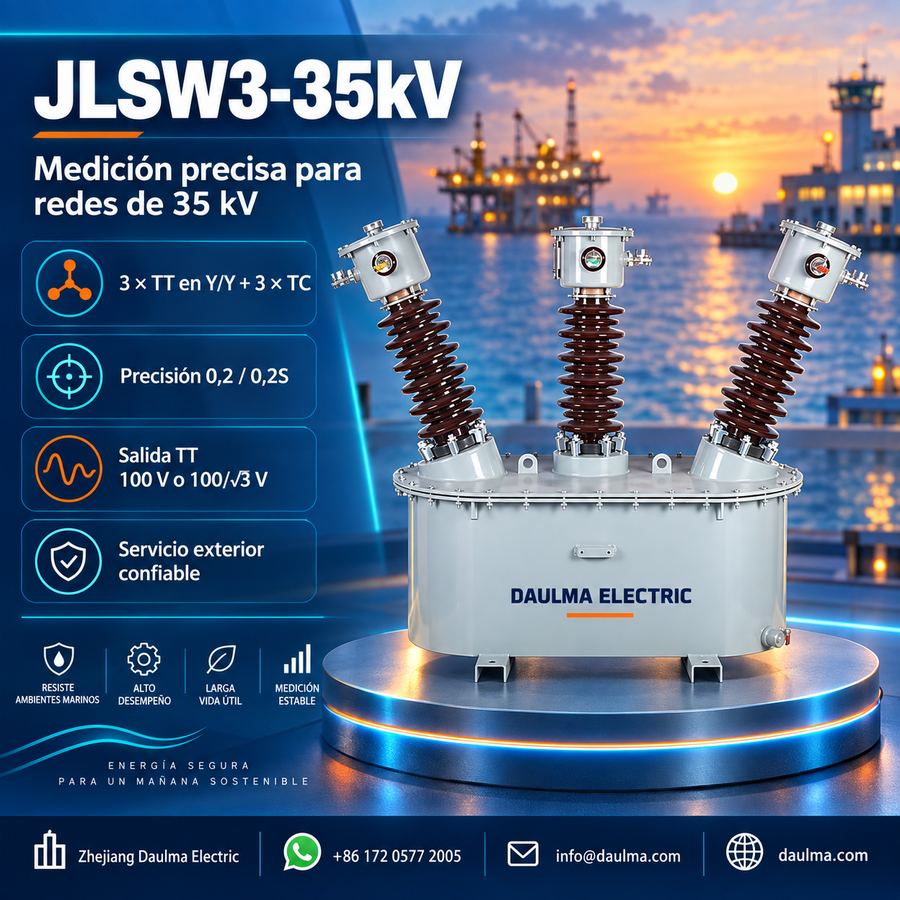

El JLSW3-35kV es un transformador combinado trifásico para instalación exterior, diseñado para sistemas de corriente alterna de 35 kV y con sistema de aislamiento por inmersión en aceite. Integra tres transformadores de tensión monofásicos (VT) conectados en Y/Y y tres transformadores de corriente electromagnéticos (CT), todos alojados dentro de un tanque sellado lleno de aceite para garantizar un funcionamiento fiable en exteriores.
Diseñado para medición de alta precisión, cumple con las clases de exactitud 0.2 y 0.2S según normas GB y es adecuado para aplicaciones como subestaciones rurales, subestaciones tipo caseta, distribución industrial y medición comercial para compañías eléctricas. La unidad cumple con la serie de normas GB 20840.1–20840.4 y requiere un pararrayos de óxido de zinc instalado a menos de 1 m para protección contra rayos.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 35 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Configuración | 3 × VT (Y/Y) + 3 × CT (A, B, C) |
| Conexión del VT | Y/Y con neutro a tierra |
| Tipo de CT | Electromagnético, uno por fase |
| Clases de exactitud | 0.2 / 0.2S |
| Tipo de aislamiento | Inmersión en aceite |
| Ambiente de instalación | Exterior |
| Salida secundaria del VT | 100 V o 100/√3 V |
| Salida secundaria del CT | 1 A o 5 A |
| Normas aplicables | GB 20840.1–20840.4 |
| Protección contra rayos | Requiere pararrayos de ZnO a menos de 1 m |
Designación del modelo
- J: Transformador combinado (caja de medición)
- L: Elemento transformador de corriente
- S: Elemento transformador de tensión (trifásico)
- W: Instalación exterior
- 3: Configuración trifásica
- 35: Clase de tensión (kV)
Construcción
El JLSW3-35kV cuenta con un tanque rectangular integrado de acero soldado, lleno de aceite aislante, que alberga tres transformadores de tensión electromagnéticos monofásicos y tres transformadores de corriente electromagnéticos de tipo anular montados sobre placas terminales fijas. El diseño con inmersión en aceite garantiza un aislamiento eléctrico robusto, una disipación térmica eficaz y protección ambiental para un servicio exterior prolongado.
La tapa del tanque incorpora un dispositivo integrado antihumedad que evita la entrada de humedad, mejorando significativamente la fiabilidad en condiciones húmedas frente a diseños convencionales. Los accesorios externos incluyen indicador de nivel de aceite, tornillo de puesta a tierra, válvula de drenaje de aceite y dos argollas de izado para manipulación e instalación seguras. Todos los componentes están diseñados para cumplir con los rigurosos requisitos de rendimiento y seguridad establecidos en la serie de normas GB 20840.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior
- Altitud: No superior a 1000 m sobre el nivel del mar (instalaciones a mayor altitud requieren confirmación técnica y ajuste de calificación)
- Temperatura ambiente: −25 °C a +40 °C (rango extendido disponible bajo solicitud)
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90% (referencia a +20 °C)
- Nivel de contaminación: Según IEC 60815 / GB/T 26218, según requisitos del proyecto
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de medios explosivos o inflamables; sin vibraciones severas, choques mecánicos ni niebla salina (las instalaciones costeras requieren protección adicional)
- Requisitos sísmicos: Según normas regionales aplicables de diseño sísmico, cuando se especifiquen
Parámetros técnicos
El JLSW3-35kV es un transformador combinado para exteriores con inmersión en aceite, calificado para sistemas de CA de clase 35 kV (50 Hz / 60 Hz). Cumple con la norma GB 20840, opera en un rango de temperatura ambiente de −25 °C a +40 °C y es adecuado para altitudes hasta 1000 m. La sección de transformador de corriente admite corrientes primarias de 50 A a 600 A con salida secundaria estándar de 5 A.
Datos del transformador de tensión
| Tensión primaria (V) |
Tensión secundaria (V) |
Clase de exactitud |
Carga (VA) |
Factor de potencia de carga |
|---|---|---|---|---|
| 35000/√3 | 100/√3 | 0.2 | 50 | cosφ = 0.8 (en retraso) |
| 35000/√3 | 100/√3 | 0.2S | 50 | cosφ = 1.0 |
| 35000 | 100 | 0.2 | 50 | cosφ = 0.8 (en retraso) |
| 35000 | 100 | 0.2S | 50 | cosφ = 1.0 |
Datos del transformador de corriente
| Corriente primaria A |
Corriente secundaria A |
Clase de exactitud |
Carga (VA) |
Factor de potencia de carga |
|---|---|---|---|---|
| 50 | 5 | 0.2 | 10 | cosφ = 0.8 |
| 75 | 5 | 0.2 | 10 | cosφ = 0.8 |
| 100 | 5 | 0.2 | 10 | cosφ = 0.8 |
| 150 | 5 | 0.2 | 15 | cosφ = 0.8 |
| 200 | 5 | 0.2 | 15 | cosφ = 0.8 |
| 300 | 5 | 0.2 | 15 | cosφ = 0.8 |
| 400 | 5 | 0.2 | 20 | cosφ = 0.8 |
| 600 | 5 | 0.2 | 20 | cosφ = 0.8 |
Instalación y cableado
Diagrama de instalación
El transformador combinado JLSW3-35kV para exteriores con inmersión en aceite se instala sobre una fundación estable o estructura de soporte utilizando los puntos de fijación indicados en el plano dimensional. Las conexiones primarias de la sección VT se realizan mediante terminales de buje de alta tensión, mientras que la sección CT utiliza terminales pasantes tipo barra colectora o roscados. Debe mantenerse una distancia de seguridad adecuada alrededor de la unidad para garantizar una coordinación apropiada del aislamiento, disipación térmica, inspección del nivel de aceite y acceso para mantenimiento.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación del transformador de tensión (VT) según la tensión nominal del sistema (por ejemplo, 35 kV), especificando configuraciones como 35000/100 V o 35000/√3/100/√3 V.
- Elija relaciones de transformación del transformador de corriente (CT) que coincidan con las corrientes de carga esperadas, asegurando mediciones precisas tanto en condiciones máximas como mínimas de operación.
- Para aplicaciones de medición comercial, especifique clases de exactitud 0.2 o 0.2S, conforme a los requisitos de la compañía eléctrica y normas como GB 17215.
- Calcule la carga nominal total sumando las cargas de los instrumentos conectados y considerando las pérdidas en el cableado según la longitud y sección transversal del conductor.
- Verifique la idoneidad ambiental—como rango de temperatura ambiente, altitud superior a 1000 m, nivel de contaminación según IEC 60815 o GB/T 26218, y condiciones especiales como zonas costeras o sísmicas—y solicite calificaciones mejoradas si fuera necesario.
Preguntas Frecuentes
Q1: ¿Cómo afecta la altitud a la instalación de este transformador de 35 kV?
La altitud máxima estándar es de 1000 m sobre el nivel del mar. Para instalaciones a mayor altitud, se requiere confirmación técnica y ajuste de calificación de fábrica.
Q2: ¿Cuáles son los rangos de corriente primaria para la sección del transformador de corriente?
Admite corrientes primarias de 50 A a 600 A con una salida secundaria estándar de 5 A. Consulte al fabricante para seleccionar la relación exacta según su proyecto.
Q3: ¿Qué normas internacionales cumple este transformador combinado sumergido en aceite?
Cumple estrictamente con la norma GB 20840 para sistemas de CA de 35 kV. Solicite los certificados de fábrica actualizados al equipo de ventas para su revisión técnica.
Q4: ¿Puede instalarse este equipo en zonas costeras con alta salinidad?
Las instalaciones costeras requieren protección adicional contra la niebla salina. El equipo debe operar sin vibraciones severas, pero confirme los requisitos sísmicos regionales con nuestro departamento de ingeniería.
Q5: ¿Dónde se aplica principalmente este transformador combinado de 35 kV?
Está diseñado para sistemas de corriente alterna de clase 35 kV a 50 Hz o 60 Hz. Es ideal para aplicaciones de medición y protección en subestaciones exteriores.
Q6: ¿Están disponibles rangos de temperatura extendidos para este transformador de 35 kV?
El rango estándar es de −25 °C a +40 °C. Un rango extendido está disponible bajo solicitud; contacte a fábrica para evaluar la viabilidad técnica de su proyecto.
Q7: ¿Por qué se especifica la norma IEC 60815 en las condiciones de servicio?
Se basa en la norma IEC 60815 para entornos contaminados según el proyecto. La humedad relativa máxima es del 95% diario, confirme las condiciones específicas antes de la compra.
