نظرة عامة
يُعدّ JLSY-35 صندوق قياس مدمجًا خارجيًا معزولًا بالزيت، مصنّفًا لأنظمة الطاقة عالية الجهد بجهد 33 كيلوفولت و35 كيلوفولت. ويجمع هذا الجهاز بين محولات التيار (CT) ومحولات الجهد (PT) وصندوق القياس في وحدة واحدة مملوءة بالزيت، باستخدام زيت محول عالي الجودة للعزل والتبريد.
وقد صُمّم لقياس دقيق للطاقة الفعالة واللافعالة، ويدعم فوترة المرافق ورصد استهلاك الطاقة الصناعي وتطبيقات منع السرقة. يتوافق الجهاز مع المعيارين GB20840.4-2015 وIEC 61869.4:2013، ويتميز بتكوين ثلاثي الأطوار بمكوّنات ثلاثية مع توصيل محولات الجهد على شكل نجمة لأداء متوازن بين الأطوار.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 33kV / 35kV |
| نوع العزل | معزول بالزيت |
| نطاق التيار | 5A – 800A |
| درجة الدقة (محول التيار) | 0.2S / 0.2 / 0.5 |
| درجة الدقة (محول الجهد) | 0.2 / 0.5 |
| تكوين الأطوار | ثلاثي الأطوار بمكوّنات ثلاثية |
| توصيل محولات الجهد | متصل على شكل نجمة |
| نوع صندوق القياس | مدمج (فعّال ولافعّال) |
| درجة حرارة المحيط | -25°C إلى +55°C |
| الامتثال | GB20840.4-2015, IEC 61869.4:2013 |
| طريقة التركيب | على عمود أو منصة خارجية |
| نوع العوازل | خزفية |
ترميز الموديل
- J: محول مدمج للتيار والجهد
- L: نوع خارجي
- S: ثلاثي الأطوار
- Y: عزل معزول بالزيت
- 35: فئة الجهد المصنّف (35 كيلوفولت)

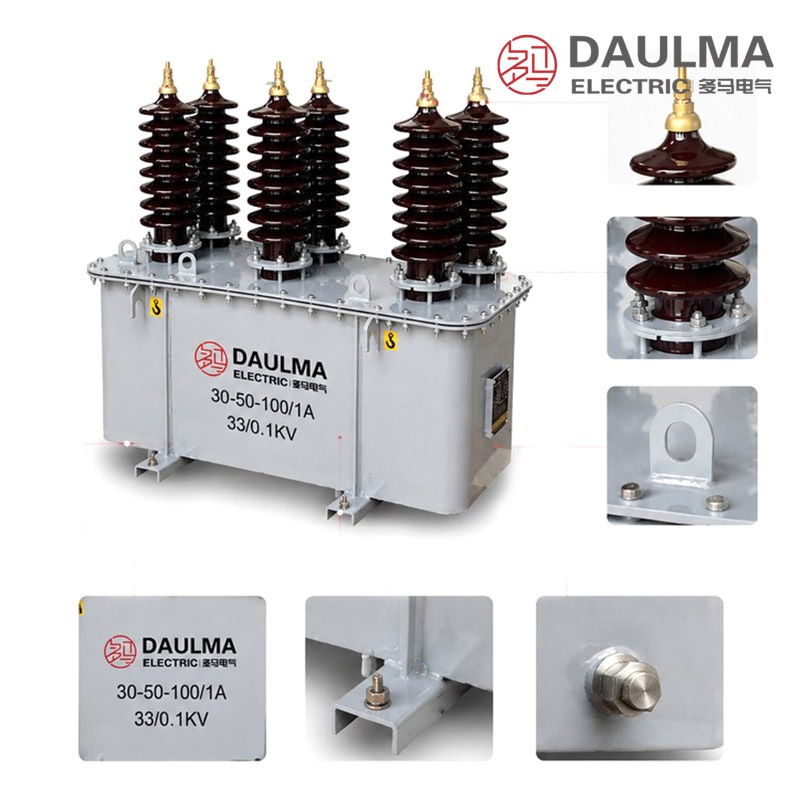

البناء
يتميز JLSY-35 ببناء قوي معزول بالزيت، مع خزان مغلق مملوء بزيت محول عالي الجودة، يوفّر العزل الكهربائي وتبديد الحرارة بكفاءة. وتُضمّ المكوّنات الأساسية—ثلاثة محولات تيار وثلاثة محولات جهد متصلة على شكل نجمة—معًا في غلاف واحد، مما يقلل من الوصلات الخارجية ويُبسّط عملية التركيب. وتُستخدم عوازل خزفية للأطراف عالية الجهد، لضمان عزل موثوق ومقاومة للعوامل الجوية في البيئات الخارجية. ويتم تركيب صندوق القياس المدمج مباشرةً على خزان المحول، ومصمم لاستيعاب عدادات طاقة ثلاثية الأطوار قياسية (فعالة ولافعالة) أو عدادات إلكترونية مدمجة. وقد بُني الهيكل العام ليتحمل الظروف القاسية، باستخدام مواد مقاومة للتآكل وختم آمن لمنع تسرب الرطوبة.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: محطة فرعية خارجية أو نقاط التوزيع على الجانب عالي الجهد للمحول
- درجة حرارة المحيط: -25°C إلى +55°C
- أقصى ارتفاع: ≤ 4500م (بدون حاجة لتقليل القدرة)
- العزل: معزول بالزيت مع عوازل خزفية
- نوع الزيت: زيت محول عالي الجودة
- الأرضي: وصّل طرف التأريض وفقًا لرموز الكهرباء المحلية ومعايير القياس
- الصيانة: يتطلب فحص دوري لمستوى الزيت وجودته
المعايير الفنية
يُعدّ JLSY-35 صندوق قياس مدمجًا خارجيًا معزولًا بالزيت مصممًا لأنظمة 33 كيلوفولت و35 كيلوفولت، ويتميز بتكوين ثلاثي الأطوار بمكوّنات ثلاثية. ويعمل ضمن نطاق درجات حرارة من -25°C إلى +55°C وعلى ارتفاعات تصل إلى 4500م دون الحاجة لتقليل القدرة. ويوافق الجهاز المعيارين GB20840.4-2015 وIEC 61869.4:2013، ويدعم نطاقات تيار من 5 أمبير إلى 800 أمبير.
أنواع الموديلات
| الموديل | التكوين | الوزن | التطبيق |
|---|---|---|---|
| JLSY3-35 | نوع ثلاثي الأعمدة | 320 kg | قياس الجهد العالي القياسي |
| JLSY6-35 | نوع سداسي الأعمدة | 346 kg | قياس عالي الدقة |
بيانات محول الجهد
| الجهد المصنّف (كيلوفولت) |
مستوى العزل (كيلوفولت) |
درجة الدقة |
الإخراج المصنّف (فولت أمبير) |
أقصى إخراج (فولت أمبير) |
|---|---|---|---|---|
| 35/0.1 | 40.5/95/185 | 0.2 | 20 | 600 |
| 33/0.1 | 40.5/95/185 | 0.5 | 30 | |
| 33/0.11 | 40.5/95/185 | 0.5 | 30 |
بيانات محول التيار
| نسبة التيار (أمبير) |
مستوى العزل (كيلوفولت) |
درجة الدقة |
الإخراج المصنّف (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي |
|---|---|---|---|---|---|
| 5 – 600 | 40.5/95/185 | 0.2S | 3×15 | 80 × I1n | 200 × I1n |
| 750 – 800 | 40.5/95/185 | 0.2S | 3×20 | 80 kA | 200 kA |
التركيب والتوصيلات

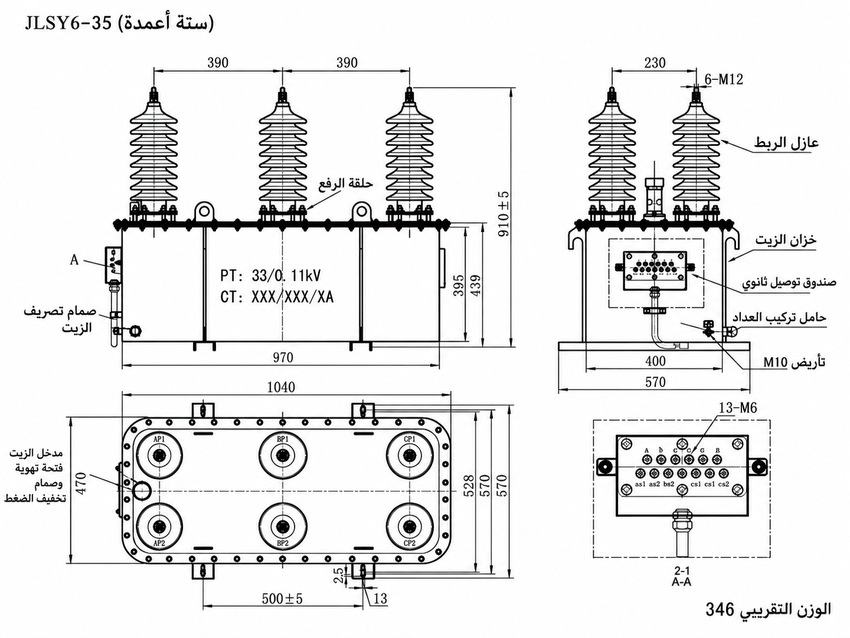

مخطط التركيب
يُصمّم صندوق القياس المدمج JLSY-35 المعزول بالزيت للتركيب على عمود أو منصة على الجانب عالي الجهد لمحولات التوزيع. تأكد من المحاذاة الصحيحة مع نقاط تركيب العوازل حسب نوع الموديل (تكوين ثلاثي الأعمدة أو سداسي الأعمدة) والحفاظ على المسافات الآمنة وفقًا لرموز الكهرباء المحلية.

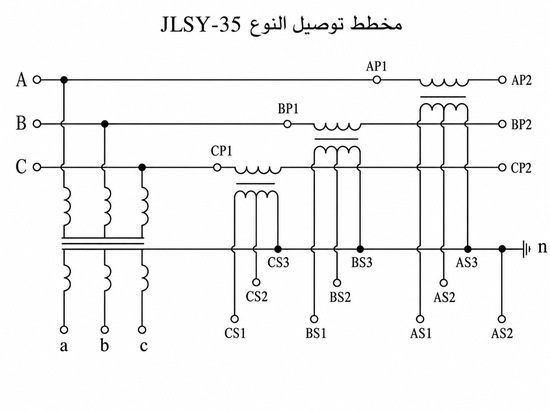

مخطط التوصيل
يجب أن تتبع وصلات الأسلاك مخطط المشروع المعتمد وعلامات الأطراف:
- تُسمّى الأطراف عالية الجهد AP1/AP2 وBP1/BP2 وCP1/CP2 للأطوار A وB وC على التوالي—تحقق من التسلسل قبل التغذية.
- توفر أطراف الإخراج الثانوية لمحولات الجهد إشارات الجهد للعدادات ومعدات الرصد.
- تُرسل أطراف الإخراج الثانوية لمحولات التيار إشارات التيار إلى عدادات الطاقة الفعالة واللافعالة.
- يجب توصيل جميع الدوائر الثانوية بأحمالها؛ ولا يجوز ترك دوائر محولات التيار مفتوحة أثناء التشغيل.
- يجب أن تتوافق توصيلات التأريض وأسلاك صندوق العداد مع مخطط التوصيل الخاص بالمشروع والمعايير المعمول بها.
الاختيار والأسئلة الشائعة
دليل الاختيار
- جهد النظام: اختر JLSY-35 لأنظمة 33 كيلوفولت (بنسب محولات جهد 33/0.1 كيلوفولت أو 33/0.11 كيلوفولت) أو أنظمة 35 كيلوفولت (بنسبة 35/0.1 كيلوفولت)، والمصنّف لمستوى عزل 40.5/95/185 كيلوفولت.
- التكوين: اختر النوع ذا الثلاثة أعمدة (JLSY3-35، 320 كغ) للتطبيقات القياسية أو النوع ذا الأعمدة الستة (JLSY6-35، 346 كغ) للقياسات الأكثر دقة والاحتياجات المعقدة.
- نسبة التيار: حدّد تيار الدخل الأولي لمحول التيار بين 5 أمبير و800 أمبير حسب الحمل الفعلي؛ وتختلف قدرة الإخراج حسب النطاق (3×15 فولت أمبير لـ 5–600 أمبير، و3×20 فولت أمبير لـ 750–800 أمبير).
- دقة القياس: استخدم محولات تيار من الفئة 0.2S للقياسات المالية؛ ومحولات الجهد متوفرة بدقة 0.2 أو 0.5.
- نوع العداد: اختر إما عدادات منفصلة للطاقة الفعالة واللافعالة أو عدادًا إلكترونيًا مدمجًا حسب متطلبات الفوترة والرصد.
الأسئلة الشائعة
Q1: ما الفرق بين موديلي JLSY3-35 و JLSY6-35؟
JLSY3-35 هو نوع ثلاثي الأعمدة للقياس القياسي، بينما JLSY6-35 سداسي الأعمدة للقياس عالي الدقة. اختر الموديل بناءً على متطلبات دقة القياس في مشروعك.
Q2: هل يمكن تركيب هذا الصندوق في المناطق المرتفعة؟
نعم، يعمل الجهاز بكفاءة على ارتفاعات تصل إلى 4500 متر دون الحاجة لتقليل القدرة. تأكد من توصيل طرف التأريض وفق معايير القياس المحلية.
Q3: ما المعايير الدولية التي يوافق عليها صندوق القياس هذا؟
يوافق الجهاز المعيارين GB20840.4-2015 و IEC 61869.4:2013. يدعم نطاقات تيار من 5 إلى 800 أمبير، ويخضع لاختبارات المصنع القياسية قبل الشحن.
Q4: هل تتوفر خيارات تخصيص لنطاقات التيار المختلفة؟
نعم، يدعم الجهاز نطاقات تيار من 5 إلى 800 أمبير. تواصل مع فريق المبيعات لتأكيد التخصيص ومواصفات الإخراج المصنّف حسب مشروعك.
Q5: متى يتم تسليم الشهادات الفنية مع الشحنة؟
تُرفق شهادات المطابقة واختبارات المصنع مع كل شحنة. يخضع وقت التسليم وشهادات التصدير لتأكيد الطلب النهائي، يرجى التواصل معنا للتفاصيل.
Q6: أين يتم تركيب صندوق القياس المدمج JLSY-35؟
يُصمم كصندوق قياس خارجي معزول بالزيت لمحطات التوزيع الفرعية. يُركب تحديداً على الجانب عالي الجهد للمحولات في نقاط التوزيع.
Q7: ما متطلبات الصيانة الدورية لهذا المحول المعزول بالزيت؟
يتطلب الجهاز فحصاً دورياً لمستوى وجودة زيت المحولات العالي الجودة. تأكد من فحص العوازل الخزفية بانتظام لضمان العزل الأمثل.
