ภาพรวม

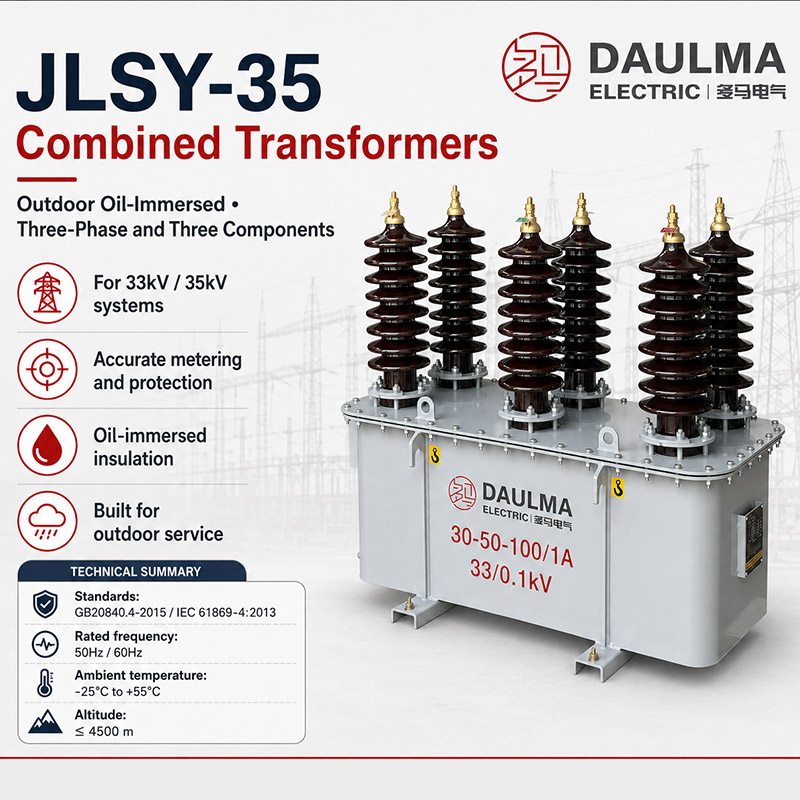

JLSY-35 เป็นตู้วัดค่ารวมแบบจุ่มน้ำมัน (oil-immersed) สำหรับใช้กลางแจ้งในระบบไฟฟ้าแรงดันสูง 33kV และ 35kV โดยรวมหม้อแปลงกระแส (CT), หม้อแปลงแรงดัน (PT) และกล่องวัดค่าไว้ในชุดเดียวกันที่เติมน้ำมันหม้อแปลงคุณภาพสูงเพื่อใช้เป็นฉนวนและระบายความร้อน
ออกแบบมาเพื่อการวัดพลังงานจริง (active energy) และพลังงานรีแอคทีฟ (reactive energy) อย่างแม่นยำ รองรับการใช้งานด้านการเรียกเก็บค่าไฟฟ้า การตรวจสอบกำลังไฟฟ้าภาคอุตสาหกรรม และการป้องกันการโจรกรรมไฟฟ้า อุปกรณ์นี้เป็นไปตามมาตรฐาน GB20840.4-2015 และ IEC 61869.4:2013 มีการจัดวางแบบสามเฟสสามองค์ประกอบ (three-phase three-component) โดยหม้อแปลงแรงดันเชื่อมต่อแบบดาว (star-connected) เพื่อให้สมดุลระหว่างเฟส
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ | ค่าที่กำหนด |
|---|---|
| ระดับแรงดัน | 33kV / 35kV |
| ประเภทฉนวน | แบบจุ่มน้ำมัน |
| ช่วงกระแส | 5A – 800A |
| ระดับความแม่นยำ (CT) | 0.2S / 0.2 / 0.5 |
| ระดับความแม่นยำ (PT) | 0.2 / 0.5 |
| การจัดวางเฟส | สามเฟสสามองค์ประกอบ |
| การเชื่อมต่อ PT | เชื่อมต่อแบบดาว |
| ประเภทกล่องวัดค่า | แบบรวม (วัดพลังงานจริงและรีแอคทีฟ) |
| อุณหภูมิแวดล้อม | -25°C ถึง +55°C |
| การรับรองมาตรฐาน | GB20840.4-2015, IEC 61869.4:2013 |
| การติดตั้ง | บนเสาหรือแพลตฟอร์มกลางแจ้ง |
| ประเภทบัชชิ่ง | พอร์ซเลน |
รหัสแบบจำลอง
- J: หม้อแปลงรวมกระแสและแรงดัน
- L: แบบกลางแจ้ง
- S: สามเฟส
- Y: ฉนวนแบบจุ่มน้ำมัน
- 35: ระดับแรงดันที่กำหนด (35kV)
โครงสร้าง
JLSY-35 มีโครงสร้างแบบจุ่มน้ำมันที่แข็งแรง พร้อมถังปิดผนึกบรรจุน้ำมันหม้อแปลงเกรดสูง ทำหน้าที่ทั้งเป็นฉนวนไฟฟ้าและระบายความร้อนได้อย่างมีประสิทธิภาพ ส่วนประกอบหลัก—หม้อแปลงกระแสสามตัวและหม้อแปลงแรงดันสามตัวที่เชื่อมต่อแบบดาว—ถูกจัดไว้ภายในตัวเรือนเดียวกัน ช่วยลดการเชื่อมต่อภายนอกและลดความซับซ้อนในการติดตั้ง บัชชิ่งพอร์ซเลนใช้สำหรับขั้วแรงดันสูง เพื่อให้มั่นใจถึงฉนวนที่เชื่อถือได้และความทนทานต่อสภาพอากาศกลางแจ้ง กล่องวัดค่าแบบรวมติดตั้งโดยตรงบนถังหม้อแปลง และออกแบบมาให้รองรับมิเตอร์วัดพลังงานจริงและรีแอคทีฟแบบสามเฟส หรือมิเตอร์อิเล็กทรอนิกส์แบบรวมได้ตามมาตรฐาน โครงสร้างโดยรวมผลิตจากวัสดุทนต่อการกัดกร่อนและปิดผนึกอย่างแน่นหนา เพื่อป้องกันความชื้นเข้าสู่ภายใน
พารามิเตอร์ทางเทคนิค
เงื่อนไขการใช้งาน
- ตำแหน่งติดตั้ง: สถานีไฟฟ้าย่อยหรือจุดจ่ายไฟกลางแจ้ง ด้านแรงดันสูงของหม้อแปลงจ่ายไฟ
- อุณหภูมิแวดล้อม: -25°C ถึง +55°C
- ความสูงจากระดับน้ำทะเลสูงสุด: ≤ 4500 ม. (ไม่ต้องลดกำลัง)
- ฉนวน: แบบจุ่มน้ำมันพร้อมบัชชิ่งพอร์ซเลน
- ประเภทน้ำมัน: น้ำมันหม้อแปลงคุณภาพสูง
- การต่อลงดิน: ต่อสายดินที่ขั้วต่อลงดินตามกฎระเบียบไฟฟ้าท้องถิ่นและมาตรฐานการวัดค่า
- การบำรุงรักษา: ต้องตรวจสอบระดับน้ำมันและคุณภาพน้ำมันเป็นระยะ
พารามิเตอร์ทางเทคนิค
JLSY-35 เป็นตู้วัดค่ารวมแบบจุ่มน้ำมันสำหรับใช้กลางแจ้ง ออกแบบสำหรับระบบ 33kV และ 35kV มีการจัดวางแบบสามเฟสสามองค์ประกอบ ทำงานได้ในช่วงอุณหภูมิ -25°C ถึง +55°C และที่ความสูงไม่เกิน 4500 ม. โดยไม่ต้องลดกำลัง อุปกรณ์นี้เป็นไปตามมาตรฐาน GB20840.4-2015 และ IEC 61869.4:2013 และรองรับช่วงกระแสตั้งแต่ 5A ถึง 800A
รุ่นต่างๆ
| รุ่น | การจัดวาง | น้ำหนัก | การใช้งาน |
|---|---|---|---|
| JLSY3-35 | แบบสามเสา | 320 กก. | งานวัดค่าแรงดันสูงทั่วไป |
| JLSY6-35 | แบบหกเสา | 346 กก. | งานวัดค่าที่ต้องการความแม่นยำสูง |
ข้อมูลหม้อแปลงแรงดัน
| แรงดันที่กำหนด (kV) |
ระดับฉนวน (kV) |
ระดับความแม่นยำ | กำลังเอาต์พุตที่กำหนด (VA) |
กำลังเอาต์พุตสูงสุด (VA) |
|---|---|---|---|---|
| 35/0.1 | 40.5/95/185 | 0.2 | 20 | 600 |
| 33/0.1 | 40.5/95/185 | 0.5 | 30 | |
| 33/0.11 | 40.5/95/185 | 0.5 | 30 |
ข้อมูลหม้อแปลงกระแส
| อัตราส่วนกระแส (A) |
ระดับฉนวน (kV) |
ระดับความแม่นยำ | กำลังเอาต์พุตที่กำหนด (VA) |
กระแสความร้อนชั่วคราว | กระแสไดนามิก |
|---|---|---|---|---|---|
| 5 – 600 | 40.5/95/185 | 0.2S | 3×15 | 80 × I1n | 200 × I1n |
| 750 – 800 | 40.5/95/185 | 0.2S | 3×20 | 80 kA | 200 kA |
การติดตั้งและการเดินสาย
แผนภาพการติดตั้ง
ตู้วัดค่ารวม JLSY-35 แบบจุ่มน้ำมันออกแบบมาสำหรับติดตั้งบนเสาหรือแพลตฟอร์ม ด้านแรงดันสูงของหม้อแปลงจ่ายไฟ ตรวจสอบให้แน่ใจว่าจัดแนวตรงกับจุดยึดฉนวนตามประเภทรุ่น (การจัดวางแบบสามเสาหรือหกเสา) และรักษาระยะห่างความปลอดภัยตามกฎระเบียบไฟฟ้าท้องถิ่น
แผนผังการเดินสาย
การเดินสายต้องเป็นไปตามแผนผังโครงการที่ได้รับอนุมัติและเครื่องหมายที่ขั้วต่อ:
- ขั้วแรงดันสูงมีป้ายกำกับ AP1/AP2, BP1/BP2 และ CP1/CP2 สำหรับเฟส A, B และ C ตามลำดับ—ตรวจสอบลำดับเฟสก่อนจ่ายไฟ
- ขั้วรองของ PT จ่ายสัญญาณแรงดันไปยังมิเตอร์และอุปกรณ์ตรวจสอบ
- ขั้วรองของ CT จ่ายสัญญาณกระแสไปยังมิเตอร์วัดพลังงานจริงและรีแอคทีฟ
- วงจรรองทั้งหมดต้องต่อกับอุปกรณ์รับภาระ (burden devices); ห้ามปล่อยขั้วรองของ CT ให้เปิดวงจรขณะทำงาน
- สายดินและสายเดินในกล่องมิเตอร์ต้องเป็นไปตามแผนผังการเดินสายเฉพาะโครงการและมาตรฐานที่เกี่ยวข้อง
การเลือกและคำถามที่พบบ่อย
คู่มือการเลือกใช้งาน
- แรงดันระบบ: เลือก JLSY-35 สำหรับระบบ 33kV (อัตราส่วน PT 33/0.1kV หรือ 33/0.11kV) หรือระบบ 35kV (อัตราส่วน 35/0.1kV) ซึ่งมีระดับฉนวน 40.5/95/185kV
- การจัดวาง: เลือกแบบสามเสา (JLSY3-35, 320 กก.) สำหรับการใช้งานทั่วไป หรือแบบหกเสา (JLSY6-35, 346 กก.) สำหรับงานวัดค่าที่ต้องการความแม่นยำสูงและซับซ้อน
- อัตราส่วนกระแส: ระบุกระแสปฐมภูมิของ CT ระหว่าง 5A ถึง 800A ตามโหลดจริง; กำลังเอาต์พุตจะแตกต่างกันตามช่วง (3×15VA สำหรับ 5–600A, 3×20VA สำหรับ 750–800A)
- ความแม่นยำในการวัดค่า: ใช้ CT ระดับ 0.2S สำหรับงานวัดค่าเพื่อเรียกเก็บเงิน; PT มีให้เลือกระดับความแม่นยำ 0.2 หรือ 0.5
- ประเภทมิเตอร์: เลือกมิเตอร์วัดพลังงานจริงและรีแอคทีฟแยกกัน หรือมิเตอร์อิเล็กทรอนิกส์แบบรวม ขึ้นอยู่กับความต้องการด้านการเรียกเก็บเงินและการตรวจสอบ
คำถามที่พบบ่อย
Q1: ตู้วัดค่ารวม JLSY-35 แบบจุ่มน้ำมันใช้ทำอะไร?
JLSY-35 เป็นโซลูชันวัดค่าแรงดันสูงสำหรับใช้กลางแจ้งในระบบ 33kV และ 35kV โดยรวมหม้อแปลงกระแส (CTs), หม้อแปลงแรงดัน (PTs) และกล่องมิเตอร์ไว้ในชุดเดียวแบบจุ่มน้ำมัน ช่วยให้วัดพลังงานจริงและรีแอคทีฟได้อย่างแม่นยำ สำหรับการเรียกเก็บค่าไฟฟ้า การตรวจสอบภาคอุตสาหกรรม และการป้องกันการโจรกรรมไฟฟ้า
Q2: ความแตกต่างระหว่างรุ่น JLSY-35 แบบสามเสาและหกเสาคืออะไร?
รุ่นสามเสา (JLSY3-35) ใช้ฉนวนสามตัว—หนึ่งตัวแนวตั้งและสองตัวเอียง 18°—น้ำหนัก 320 กก. เหมาะสำหรับการติดตั้งทั่วไป ส่วนรุ่นหกเสา (JLSY6-35, 346 กก.) มีฉนวนสองแถวๆ ละสามตัว ให้ความเสถียรในการวัดค่าที่ดีกว่า และมีช่องต่อสายขนาดใหญ่สำหรับการติดตั้งมิเตอร์ขั้นสูง
Q3: JLSY-35 รองรับกระแสเท่าใด?
JLSY-35 รองรับกระแสปฐมภูมิของ CT ตั้งแต่ 5A ถึง 800A สำหรับโหลดไม่เกิน 600A จะให้กำลังเอาต์พุต 3×15VA; สำหรับ 750A–800A จะให้ 3×20VA รับประกันการทำงานที่เชื่อถือได้ในหลากหลายโปรไฟล์โหลดทั้งด้านสาธารณูปโภคและอุตสาหกรรม
Q4: JLSY-35 เป็นไปตามมาตรฐานสากลและชาติใดบ้าง?
JLSY-35 เป็นไปตามมาตรฐาน GB20840.4-2015 (จีน) และ IEC 61869-4:2013 (สากล) สำหรับหม้อแปลงวัดค่าแบบรวม ทำให้เหมาะกับโครงการวัดค่าแรงดันสูงระดับโลกที่ต้องการความแม่นยำและความปลอดภัยตามมาตรฐานรับรอง
Q5: สามารถติดตั้งมิเตอร์วัดพลังงานชนิดใดได้บ้างใน JLSY-35?
กล่องมิเตอร์แบบรวมรองรับทั้งมิเตอร์วัดพลังงานจริงและรีแอคทีฟแบบแยก หรือมิเตอร์อิเล็กทรอนิกส์แบบรวมที่วัดทั้งสองค่าในตัวเดียว ความยืดหยุ่นนี้ช่วยให้ผู้ให้บริการไฟฟ้าสามารถจัดมิเตอร์ให้สอดคล้องกับโครงสร้างการเรียกเก็บเงินและข้อกำหนดตามกฎระเบียบ
Q6: ควรบำรุงรักษาอุปกรณ์ JLSY-35 แบบจุ่มน้ำมันอย่างไร?
การบำรุงรักษาตามปกติรวมถึงการตรวจสอบระดับน้ำมันผ่านช่องมอง ทดสอบคุณภาพน้ำมันเป็นระยะ และเปลี่ยนน้ำมันผ่านช่องระบายน้ำเมื่อจำเป็น ตรวจสอบบัชชิ่งพอร์ซเลนว่ามีรอยแตกร้าว สิ่งสกปรก หรือรอย tracking หรือไม่ เพื่อรับประกันความน่าเชื่อถือและความแม่นยำในการวัดค่าในระยะยาว
Q7: CT และ PT ใน JLSY-35 มีระดับความแม่นยำใดบ้าง?
CT มีระดับความแม่นยำ 0.2S สำหรับงานวัดค่าเพื่อเรียกเก็บเงิน ส่วน PT มีให้เลือกระดับ 0.2 หรือ 0.5 การออกแบบแบบสามเฟสสามองค์ประกอบพร้อม PT เชื่อมต่อแบบดาว ช่วยให้วัดแรงดันได้อย่างสมดุลและแม่นยำทุกเฟส
คำถามที่พบบ่อย
Q1: ตู้วัดค่ารวม 35kV นี้ติดตั้งในพื้นที่สูงได้หรือไม่
ใช่ ติดตั้งได้สูงสุด 4,500 เมตรโดยไม่ต้องลดกำลัง ออกแบบสำหรับอุณหภูมิ -25°C ถึง +55°C ยืนยันเงื่อนไขหน้างานกับทีมวิศวกร
Q2: ช่วงกระแสที่กำหนดสำหรับรุ่นจุ่มน้ำมันนี้คือเท่าใด
JLSY-35 รองรับกระแส 5A ถึง 800A สำหรับระบบ 33kV/35kV มาพร้อมการจัดวางแบบสามเฟสสามองค์ประกอบ โปรดระบุอัตราส่วนกระแสเพื่อขอใบเสนอราคา
Q3: รุ่นใดเหมาะสมสำหรับงานวัดค่าที่ต้องการความแม่นยำสูง
แนะนำรุ่น JLSY6-35 แบบหกเสา น้ำหนัก 346 กก. สำหรับงานความแม่นยำสูง ส่วน JLSY3-35 แบบสามเสาเหมาะสำหรับงานทั่วไป ติดต่อฝ่ายขายเพื่อเลือกรุ่น
Q4: มาตรฐานใดที่ตู้วัดค่า 35kV นี้ได้รับการรับรอง
รองรับมาตรฐาน IEC 61869.4:2013 และ GB20840.4-2015 อย่างสมบูรณ์ มีรายงานการทดสอบจากโรงงานพร้อมส่งมอบ ขอเอกสารรับรองในช่วงยื่นประมูล
Q5: ควรบำรุงรักษาน้ำมันฉนวนอย่างไรในระหว่างการใช้งาน
ต้องตรวจสอบระดับและคุณภาพน้ำมันเป็นประจำ ใช้น้ำมันหม้อแปลงคุณภาพสูงพร้อมบัชชิ่งพอร์ซเลน กำหนดตารางทดสอบน้ำมันตามกฎระเบียบไฟฟ้าท้องถิ่น
Q6: ตู้วัดค่ารวมแบบจุ่มน้ำมัน JLSY-35 มักติดตั้งที่ตำแหน่งใด
ติดตั้งกลางแจ้งที่สถานีไฟฟ้าย่อย บริเวณด้านแรงดันสูงของหม้อแปลงจ่ายไฟ เหมาะกับสวิตช์เกียร์กลางแจ้ง 33kV/35kV ตรวจสอบพื้นที่ติดตั้งสำหรับหน่วยน้ำหนัก 320-346 กก.
