Обзор
JLSY-35 — это наружный маслонаполненный комбинированный измерительный трансформатор, предназначенный для высоковольтных сетей напряжением 33 кВ и 35 кВ. В едином маслонаполненном корпусе интегрированы трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и измерительная коробка. Изоляция и охлаждение обеспечиваются высококачественным трансформаторным маслом.
Устройство разработано для точного измерения активной и реактивной электроэнергии и применяется в системах коммерческого учета, промышленного контроля потребления и противодействия хищениям электроэнергии. Изделие соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013 и выполнено по трехфазной трехкомпонентной схеме с соединением ТН в звезду для обеспечения сбалансированной работы по фазам.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 33 кВ / 35 кВ |
| Тип изоляции | Масляная |
| Диапазон токов | 5 А – 800 А |
| Класс точности (ТТ) | 0.2S / 0.2 / 0.5 |
| Класс точности (ТН) | 0.2 / 0.5 |
| Схема подключения фаз | Трехфазная трехкомпонентная |
| Соединение ТН | Звезда |
| Тип измерительной коробки | Интегрированная (активная и реактивная энергия) |
| Температура окружающей среды | -25°C до +55°C |
| Соответствие стандартам | GB20840.4-2015, IEC 61869.4:2013 |
| Монтаж | Наружная установка на опоре или платформе |
| Тип проходных изоляторов | Фарфоровые |
Расшифровка обозначения модели
- J: Комбинированный трансформатор тока и напряжения
- L: Наружное исполнение
- S: Трехфазный
- Y: Масляная изоляция
- 35: Номинальный класс напряжения (35 кВ)

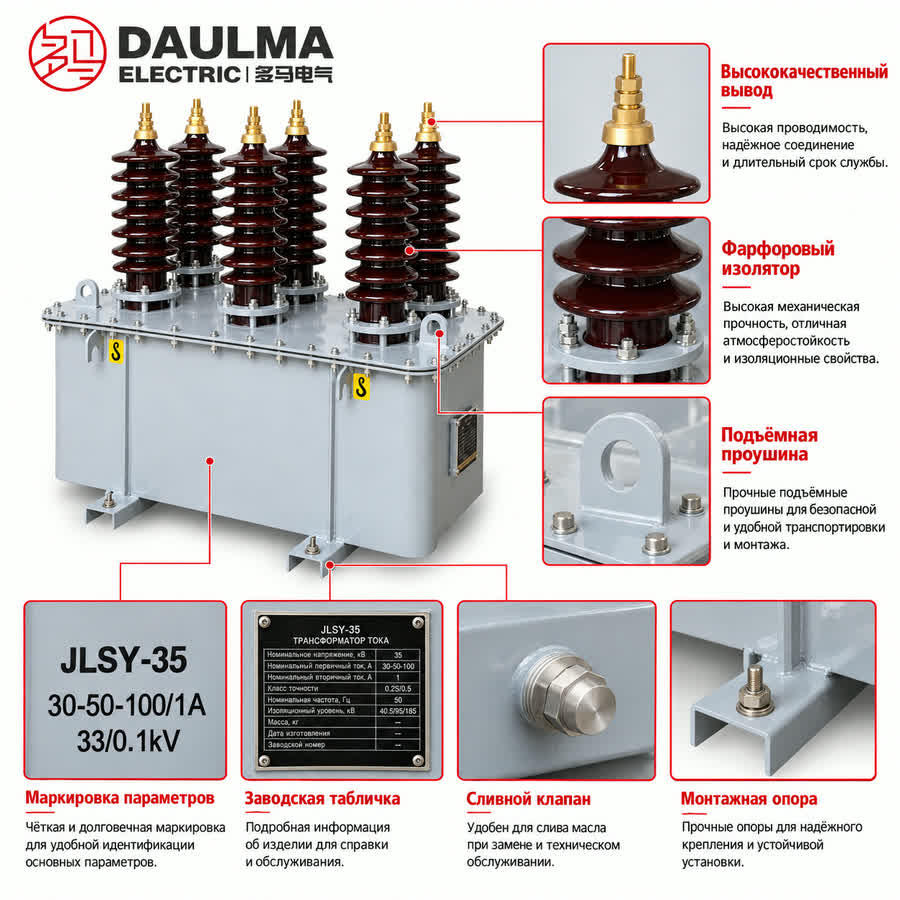

Конструкция
JLSY-35 выполнен в прочном маслонаполненном исполнении с герметичным баком, заполненным высококачественным трансформаторным маслом, обеспечивающим как электрическую изоляцию, так и эффективный отвод тепла. Основные компоненты — три трансформатора тока и три трансформатора напряжения, соединенные в звезду — размещены в едином корпусе, что минимизирует количество внешних соединений и упрощает монтаж. Для выводов высокого напряжения используются фарфоровые проходные изоляторы, гарантирующие надежную изоляцию и устойчивость к атмосферным воздействиям при наружной установке. Интегрированная измерительная коробка крепится непосредственно на бак трансформатора и рассчитана на установку стандартных трехфазных счетчиков активной и реактивной энергии или комбинированных электронных счетчиков. Конструкция изделия обеспечивает долговечность в тяжелых условиях эксплуатации благодаря применению коррозионно-стойких материалов и надежной герметизации, предотвращающей попадание влаги.
Технические параметры
Условия эксплуатации
- Место установки: Наружная подстанция или точки распределения на стороне высокого напряжения трансформатора
- Температура окружающей среды: -25°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номиналов)
- Изоляция: Масляная с фарфоровыми проходными изоляторами
- Тип масла: Высококачественное трансформаторное масло
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и требованиями к учету
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры
JLSY-35 — это наружный маслонаполненный комбинированный измерительный трансформатор для сетей 33 кВ и 35 кВ с трехфазной трехкомпонентной конфигурацией. Работает в диапазоне температур от -25°C до +55°C и на высоте до 4500 м без снижения номинальных характеристик. Соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013 и поддерживает диапазон токов от 5 А до 800 А.
Модификации
| Модель | Конфигурация | Масса | Применение |
|---|---|---|---|
| JLSY3-35 | Трехстоечная | 320 кг | Стандартный высоковольтный учет |
| JLSY6-35 | Шестистоечная | 346 кг | Повышенная точность учета |
Данные трансформатора напряжения
| Номинальное напряжение (кВ) |
Уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (ВА) |
Макс. мощность (ВА) |
|---|---|---|---|---|
| 35/0.1 | 40.5/95/185 | 0.2 | 20 | 600 |
| 33/0.1 | 40.5/95/185 | 0.5 | 30 | |
| 33/0.11 | 40.5/95/185 | 0.5 | 30 |
Данные трансформатора тока
| Коэффициент трансформации (А) |
Уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (ВА) |
Ток термической стойкости |
Динамический ток |
|---|---|---|---|---|---|
| 5 – 600 | 40.5/95/185 | 0.2S | 3×15 | 80 × I1n | 200 × I1n |
| 750 – 800 | 40.5/95/185 | 0.2S | 3×20 | 80 кА | 200 кА |
Установка и подключение

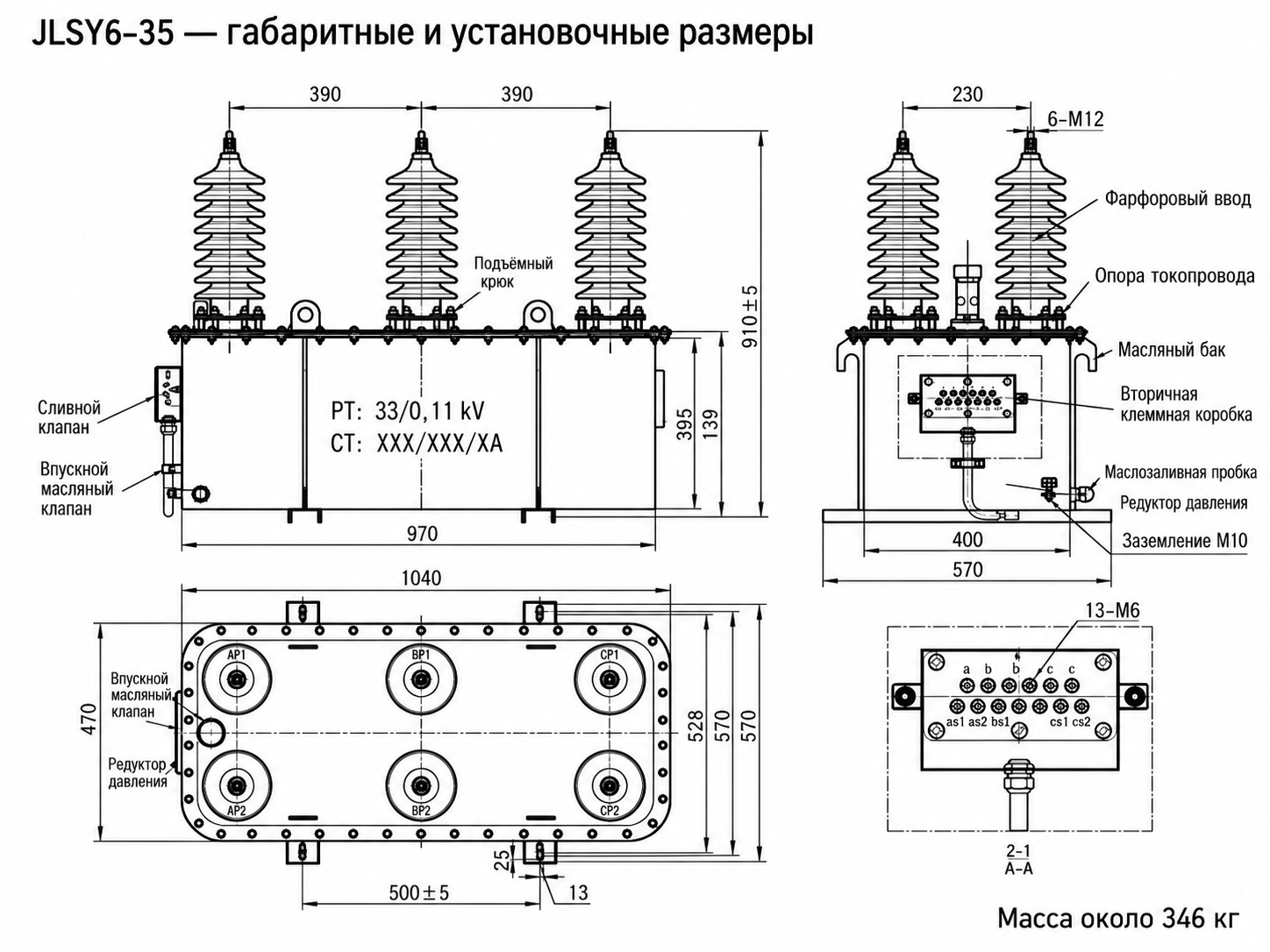

Схема установки
Комбинированный масляный измерительный трансформатор JLSY-35 предназначен для установки на опоре или платформе на стороне высокого напряжения распределительных трансформаторов. Обеспечьте правильное совмещение с монтажными точками изоляторов в зависимости от типа модели (трехстоечная или шестистоечная) и соблюдайте безопасные расстояния согласно местным нормам ПУЭ.

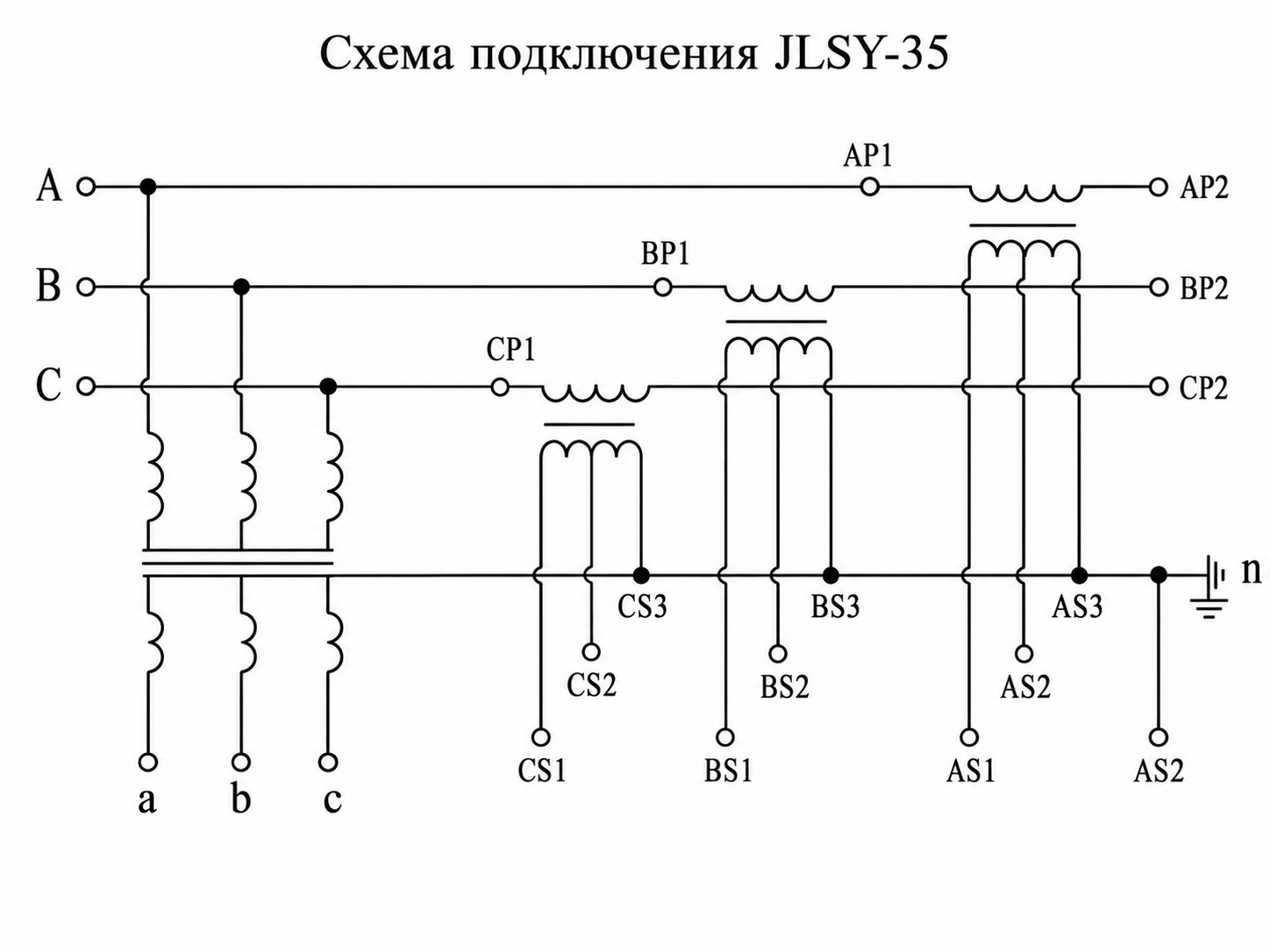

Схема подключения
Подключение должно выполняться в строгом соответствии с утвержденной проектной схемой и маркировкой клемм:
- Выводы высокого напряжения обозначены как AP1/AP2, BP1/BP2 и CP1/CP2 для фаз A, B и C соответственно — перед включением под напряжение проверьте правильность чередования фаз.
- Вторичные выводы ТН подают сигналы напряжения на счетчики и измерительные приборы.
- Вторичные выводы ТТ подают токовые сигналы на счетчики активной и реактивной энергии.
- Все вторичные цепи должны быть подключены к нагрузочным устройствам; вторичные обмотки ТТ ни в коем случае не должны оставаться разомкнутыми во время работы.
- Заземляющие проводники и проводка измерительной коробки должны соответствовать проектной схеме и действующим стандартам.
Подбор и частые вопросы
Руководство по выбору
- Напряжение сети: Выбирайте JLSY-35 для сетей 33 кВ (с коэффициентами трансформации ТН 33/0,1 кВ или 33/0,11 кВ) или 35 кВ (коэффициент 35/0,1 кВ), с уровнем изоляции 40,5/95/185 кВ.
- Конфигурация: Используйте трехстоечное исполнение (JLSY3-35, 320 кг) для стандартных задач или шестистоечное (JLSY6-35, 346 кг) для повышенной точности и сложных схем учета.
- Коэффициент трансформации тока: Укажите первичный ток ТТ в диапазоне 5–800 А в зависимости от нагрузки; вторичная мощность составляет 3×15 ВА для 5–600 А и 3×20 ВА для 750–800 А.
- Класс точности учета: Применяйте ТТ класса 0.2S для коммерческого учета; ТН доступны в классах точности 0.2 или 0.5.
- Тип счетчика: Выберите либо раздельные счетчики активной и реактивной энергии, либо комбинированный электронный счетчик в зависимости от требований к биллингу и мониторингу.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен масляный комбинированный измерительный трансформатор JLSY-35?
JLSY-35 — это наружное высоковольтное решение для учета электроэнергии в сетях 33 кВ и 35 кВ. В едином маслонаполненном корпусе объединены трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и измерительная коробка, что обеспечивает точное измерение активной и реактивной энергии для коммерческого учета, промышленного мониторинга и защиты от хищений.
Вопрос 2: В чем разница между трехстоечной и шестистоечной моделями JLSY-35?
Трехстоечная модель (JLSY3-35) оснащена тремя изоляторами — одним вертикальным и двумя под углом 18° — и весит 320 кг, что подходит для стандартных установок. Шестистоечная версия (JLSY6-35, 346 кг) имеет два ряда по три изолятора и обеспечивает повышенную стабильность измерений и увеличенное пространство для клемм при сложных схемах учета.
Вопрос 3: Какие токовые номиналы поддерживает JLSY-35?
JLSY-35 поддерживает первичные токи ТТ от 5 А до 800 А. Для нагрузок до 600 А обеспечивается выходная мощность 3×15 ВА; для 750–800 А — 3×20 ВА, что гарантирует надежную работу при различных профилях нагрузки в сетях и промышленности.
Вопрос 4: Каким национальным и международным стандартам соответствует JLSY-35?
JLSY-35 соответствует стандартам GB20840.4-2015 (Китай) и IEC 61869-4:2013 (международный) для комбинированных измерительных трансформаторов, что делает его пригодным для глобальных проектов высоковольтного учета, требующих сертифицированной точности и безопасности.
Вопрос 5: Какие типы счетчиков можно устанавливать в JLSY-35?
Интегрированная измерительная коробка позволяет устанавливать либо раздельные трехфазные счетчики активной и реактивной энергии, либо единый комбинированный электронный счетчик, измеряющий оба параметра. Эта гибкость позволяет энергосбытовым организациям адаптировать оборудование под свою биллинговую инфраструктуру и нормативные требования.
Вопрос 6: Как обслуживать масляные трансформаторы JLSY-35?
Регулярное техническое обслуживание включает проверку уровня масла через смотровое окно, периодический анализ качества масла и замену масла через сливной патрубок при необходимости. Также необходимо осматривать фарфоровые изоляторы на наличие трещин, загрязнений или следов перекрытия для обеспечения долговечности и точности измерений.
Вопрос 7: Какие классы точности доступны для ТТ и ТН в JLSY-35?
ТТ имеют класс точности 0.2S для коммерческого учета высокой точности. ТН выпускаются в классах точности 0.2 или 0.5. Трехфазная трехкомпонентная конструкция с соединением ТН в звезду обеспечивает сбалансированное и точное измерение напряжения по всем фазам.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор JLSY-35 в высокогорных районах?
Да, оборудование работает на высоте до 4500 м без снижения номинальных характеристик. Диапазон температур составляет от -25°C до +55°C. Уточняйте требования к изоляции для экстремальных условий.
Q2: Какую модификацию выбрать для повышения точности учета?
Для повышенных требований к точности рекомендуется модель JLSY6-35 с шестистоечной конфигурацией. Стандартный учет обеспечивает трехстоечная модификация JLSY3-35 массой 320 кг. Подберите модель согласно проекту.
Q3: Каким международным стандартам соответствует данный измерительный трансформатор?
Изделие сертифицировано по стандартам GB20840.4-2015 и IEC 61869.4:2013. Это подтверждает соответствие международным требованиям для сетей 33 и 35 кВ. Запросите копии сертификатов у менеджера.
Q4: Какое обслуживание требуется масляному трансформатору при эксплуатации?
Требуется периодический контроль уровня и качества трансформаторного масла. Заземление выполняется строго по нормам ПУЭ. График регламентных работ согласовывается с местными правилами.
Q5: Какие диапазоны первичного тока доступны для заказа?
Базовый диапазон токов составляет от 5 А до 800 А. Конфигурация и точные коэффициенты трансформации уточняются при размещении заказа. Свяжитесь с нами для расчета.
Q6: Для каких задач применяется комбинированный трансформатор JLSY-35?
Оборудование предназначено для наружной установки на распределительных пунктах со стороны высокого напряжения. Используется для коммерческого учета в трехфазных сетях 33 и 35 кВ. Уточняйте комплектацию для вашего проекта.
Q7: Какой тип изоляции используется в высоковольтных вводах?
Применяется масляная изоляция с фарфоровыми проходными изоляторами. Это обеспечивает надежную работу в условиях наружной установки. Уточняйте класс чистоты изоляции для конкретных регионов.
