نظرة عامة
عداد JLSY12-35W هو صندوق قياس مدمج ثلاثي الطور بزيت عازل مصمم لأنظمة الطاقة عالية الجهد 35 كيلوفولت. يجمع هذا الجهاز بين محولات التيار (CTs) ومحولات الجهد (PTs) وصندوق العداد في وحدة واحدة مملوءة بالزيت، باستخدام زيت محول عالي الجودة للعزل والتبريد.
يوفر هذا الجهاز ثلاثي المكونات دقة فئة 0.2S لكل من قياس الطاقة الفعالة والطاقة غير الفعالة، مما يجعله مناسبًا لقياس الفواتير الكهربائية من قبل شركات التوزيع، ومراقبة الإمدادات عالية الجهد في التطبيقات الصناعية، وتطبيقات منع السرقة. وهو متوافق مع المعيارين GB20840.4-2015 وIEC 61869.4:2013، ويعمل بشكل موثوق في درجات حرارة محيطة تتراوح بين -25°م و+55°م.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 35kV |
| مستوى العزل | 40.5/80/200kV |
| نطاق التيار | 5A – 600A |
| دقة محول التيار (CT) | 0.2S |
| دقة محول الجهد (PT) | 0.2 |
| تكوين الأطوار | ثلاثي الطور ثلاثي المكونات |
| توصيل محول الجهد | موصول على شكل نجمة |
| نوع العزل | بزيت عازل |
| الوزن الكلي | 352kg |
| درجة حرارة التشغيل | -25°C إلى +55°C |
| تكامل العداد | عدادات مدمجة للطاقة الفعالة/غير الفعالة أو عدادات إلكترونية |
| الامتثال | GB20840.4-2015, IEC 61869.4:2013 |
ترميز الموديل
- J: محول جهد (PT)
- L: محول تيار (CT)
- S: وحدة مدمجة ثلاثية الطور
- Y: عزل بزيت عازل
- 12: رقم سلسلة التصميم
- 35: الجهد المقنن (35kV)
- W: استخدام خارجي

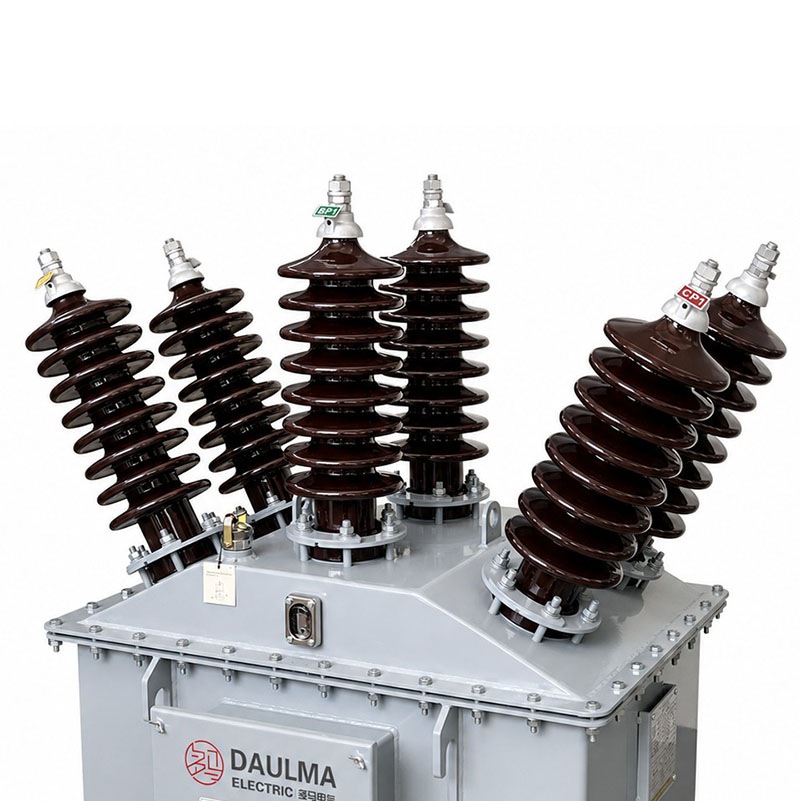

البناء
يتميز عداد JLSY12-35W بخزان فولاذي ملحوم قوي مملوء بزيت محول عالي الجودة، يوفر العزل الكهربائي وتبديد الحرارة بكفاءة. يتم غمر مجموعة القلب واللفات الخاصة بمحولات التيار والجهد بالكامل في الزيت، مما يضمن أداءً عازلاً مستقرًا تحت إجهاد الجهد العالي المستمر. تُستخدم عوازل خزفية لجميع التوصيلات عالية الجهد، مما يوفر مسافة زحف ممتازة ومقاومة للعوامل الجوية. ويتم إغلاق حجرة العداد المدمجة داخل نفس الغلاف المملوء بالزيت، لحماية العدادات من الرطوبة والتلوث مع الحفاظ على التوازن الحراري. جميع الأطراف متاحة عبر كتل أطراف معزولة، ويشمل الجهاز مؤشرات مستوى الزيت وأجهزة تخفيف الضغط لتشغيل آمن في البيئات الخارجية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: محطة فرعية خارجية أو نقاط توزيع على الجانب عالي الجهد للمحول
- درجة الحرارة المحيطة: -25°م إلى +55°م
- أقصى ارتفاع: ≤ 4500م (بدون حاجة لتقليل التحميل)
- العزل: بزيت عازل مع عوازل خزفية
- نوع الزيت: زيت محول عالي الجودة
- الأرضي: توصيل طرف التأريض وفقًا للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: فحص دوري لمستوى الزيت وجودة الزيت مطلوب
المواصفات الفنية
عداد JLSY12-35W هو صندوق قياس مدمج ثلاثي الطور بزيت عازل مصمم لأنظمة 35 كيلوفولت، ويتميز بتكوين ثلاثي المكونات. يعمل ضمن مدى درجات حرارة من -25°م إلى +55°م وعلى ارتفاعات تصل إلى 4500م دون الحاجة لتقليل التحميل. يتوافق الجهاز مع المعيارين GB20840.4-2015 وIEC 61869.4:2013 ويدعم تصنيفات تيار من 5 أمبير إلى 600 أمبير.
بيانات محول الجهد
| الجهد المقنن (كيلوفولت) |
مستوى العزل (كيلوفولت) |
فئة الدقة |
الخرج المقنن (فولت أمبير) |
أقصى خرج (فولت أمبير) |
|---|---|---|---|---|
| 35/0.1 | 40.5/80/200 | 0.2 | 3×10 | 3×500 |
بيانات محول التيار
| نسبة التيار (أمبير) |
مستوى العزل المقنن (كيلوفولت) |
فئة
الدقة |
الخرج المقنن (فولت أمبير) |
تيار الحرارة القصير |
التيار الديناميكي |
|---|---|---|---|---|---|
| 5 – 600 | 40.5/80/185 | 0.2S | 3×10 | 80 × I1n | 200 × I1n |
التركيب والتوصيلات

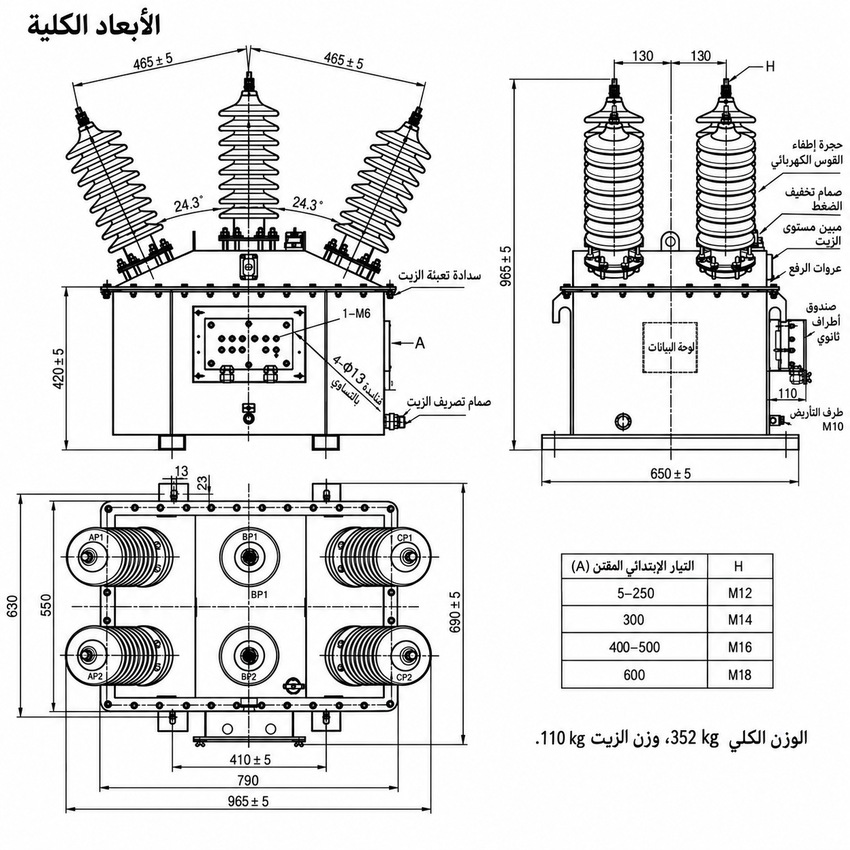

مخطط التركيب
عداد JLSY12-35W المدمج بزيت عازل مصمم للتثبيت على عمود أو منصة على الجانب عالي الجهد لمحولات التوزيع. تأكد من توفير مسافة كافية حول الوحدة للوصول أثناء الصيانة والتهوية المناسبة. يتميز الجهاز بثلاث عوازل مائلة في المقدمة، وعازلين جانبيين رأسيين مع صمام تفريغ الهواء، وستة مواضع عوازل في الأعلى مرتبة في تخطيط مستطيل.

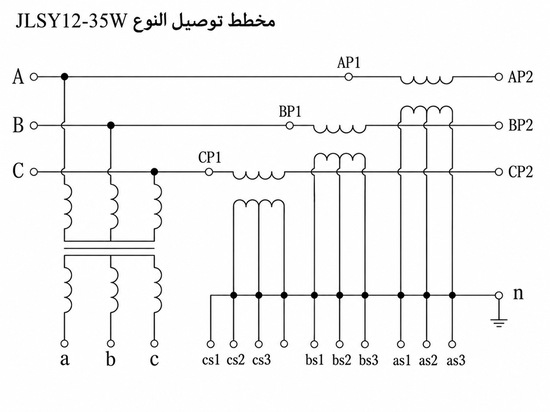

مخطط التوصيل
يجب أن تتبع توصيلات الأسلاك مخطط المشروع المعتمد. تم وضع علامات على الأطراف عالية الجهد AP1/AP2 وBP1/BP2 وCP1/CP2 للأطوار A وB وC على التوالي—تحقق من التسلسل قبل التشغيل. توفر أطراف محول الجهد الثانوية إشارات الجهد للعدادات ومعدات المراقبة، بينما توفر أطراف محول التيار الثانوية مدخلات التيار لعدادات الطاقة الفعالة وغير الفعالة. يجب أن تظل جميع دوائر محول التيار الثانوية مغلقة أثناء التشغيل لتجنب حدوث فولتات خطيرة. يجب أن تتوافق أسلاك التأريض وتوصيلات صندوق العداد الداخلي مع الأكواد المحلية ومخطط التوصيل الخاص بالمشروع.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر للأنظمة 35 كيلوفولت بنسبة جهد 35/0.1 كيلوفولت ومستوى عزل 40.5/80/200 كيلوفولت.
- اختر تيار محول التيار الأولي بين 5 أمبير و600 أمبير بناءً على متطلبات الحمل الفعلية.
- حدد تيار محول التيار الثانوي إما 1 أمبير أو 5 أمبير ليتناسب مع نظام القياس الخاص بك.
- استخدم دقة فئة 0.2S لمحولات التيار ودقة فئة 0.2 لمحولات الجهد للقياس الدقيق للفواتير.
- اختر نوع العداد: عدادات طاقة فعالة + غير فعالة أو عداد إلكتروني مدمج حسب احتياجات القياس.
- تأكد من تركيب الجهاز خارجيًا على الجانب عالي الجهد للمحول عند تقديم طلبك.
الأسئلة الشائعة
س1: هل يمكن تشغيل صندوق القياس JLSY12-35W على ارتفاعات تتجاوز 2000 متر؟
نعم، يعمل الجهاز بكفاءة حتى ارتفاع 4500 متر دون الحاجة لتقليل التحميل. يتحمل درجات حرارة من -25°م إلى +55°م. يرجى تأكيد ظروف الموقع الدقيقة للمصنع.
س2: ما هي فئة الدقة لمحول الجهد في هذا العداد؟
تبلغ فئة الدقة 0.2 لمحول الجهد، مع خرج مقنن 3×10 فولت أمبير وأقصى خرج 3×500 فولت أمبير. يتوافق مع المعيار IEC 61869.4:2013. تواصل معنا لتأكيد متطلبات القياس الخاصة بمشروعك.
س3: ما هي المعايير الدولية التي يتوافق معها صندوق قياس 35 كيلوفولت؟
يتوافق الجهاز بالكامل مع المعيارين GB20840.4-2015 و IEC 61869.4:2013. يضمن هذا الامتثال موثوقية القياس في أنظمة الجهد العالي. نوفر شهادات المطابقة القياسية عند الطلب.
س4: كيف يتم الحفاظ على العزل الزيتي في صندوق القياس المدمج؟
يعتمد الجهاز على زيت محول عالي الجودة مع عوازل خزفية. يتطلب الأمر فحصاً دورياً لمستوى وجودة الزيت لضمان الأداء الأمثل. راجع دليل الصيانة الخاص بالمصنع قبل التركيب.
س5: هل يمكن تخصيص نسبة تيار محول التيار لتصل إلى 600 أمبير؟
نعم، يدعم الجهاز تصنيفات تيار تتراوح من 5 أمبير إلى 600 أمبير. يتم تحديد النسبة الدقيقة بناءً على مواصفات المشروع. يرجى إرسال المتطلبات الفنية للتأكيد من المصنع.
س6: أين يُستخدم صندوق قياس الطاقة المدمج بزيت عازل 35 كيلوفولت؟
يُستخدم بشكل أساسي في المحطات الفرعية الخارجية ونقاط التوزيع على الجانب عالي الجهد للمحولات. يوفر حلاً مدمجاً ثلاثي الطور لقياس الطاقة. اتصل بنا لمناقشة تطبيقات الشبكة الخاصة بك.
س7: ما هي متطلبات التأريض لتركيب عداد JLSY12-35W بأمان؟
يجب توصيل طرف التأريض وفقاً للأكواد الكهربائية المحلية ومعايير القياس المعتمدة. يضمن ذلك الحماية من الجهود العالية ويحافظ على سلامة النظام. استشر مهندس الموقع لتطبيق معايير التأريض الصحيحة.
