अवलोकन

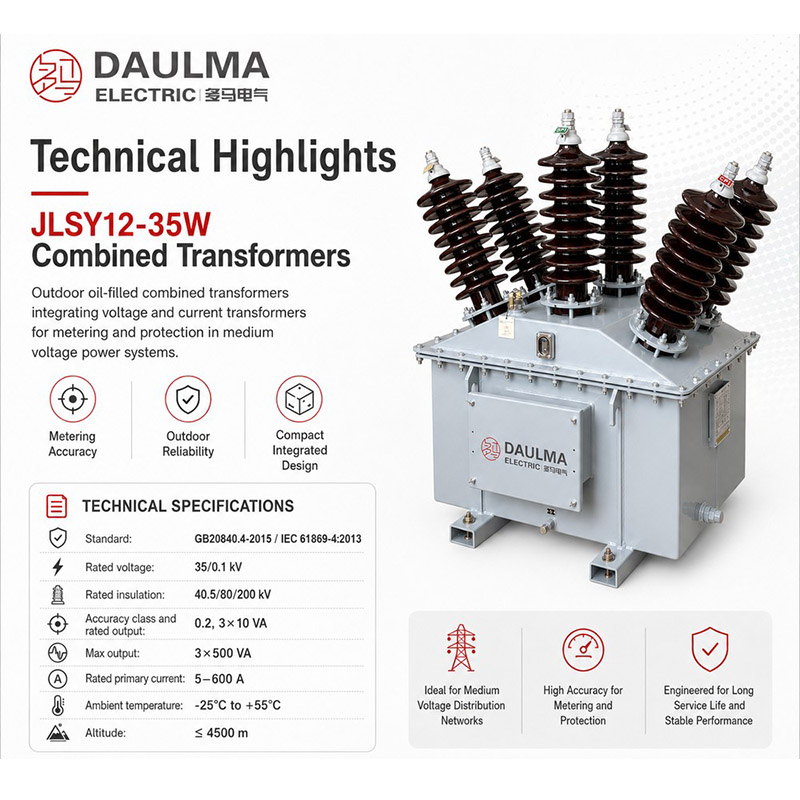

JLSY12-35W एक आउटडोर ऑयल-इमर्स्ड कॉम्बाइंड ट्रांसफॉर्मर मीटरिंग बॉक्स है जिसे 35kV हाई-वोल्टेज पावर सिस्टम के लिए डिज़ाइन किया गया है। इसमें करंट ट्रांसफॉर्मर (CT), वोल्टेज ट्रांसफॉर्मर (PT) और मीटर बॉक्स को एक ही ऑयल-फिल्ड असेंबली में एकीकृत किया गया है, जिसमें इंसुलेशन और कूलिंग के लिए उच्च-गुणवत्ता वाला ट्रांसफॉर्मर ऑयल उपयोग किया जाता है।
यह थ्री-फेज थ्री-कॉम्पोनेंट डिवाइस सक्रिय और प्रतिक्रियाशील ऊर्जा मापन दोनों के लिए 0.2S क्लास एक्यूरेसी प्रदान करता है, जिससे यह यूटिलिटी राजस्व मीटरिंग, औद्योगिक हाई-वोल्टेज आपूर्ति निगरानी और चोरी-रोधी अनुप्रयोगों के लिए उपयुक्त है। यह GB20840.4-2015 और IEC 61869.4:2013 मानकों का पालन करता है और -25°C से +55°C तक के परिवेश तापमान में विश्वसनीय रूप से संचालित होता है।
प्रमुख रेटिंग्स स्नैपशॉट
| पैरामीटर | रेटिंग |
|---|---|
| वोल्टेज क्लास | 35kV |
| इंसुलेशन लेवल | 40.5/80/200kV |
| करंट रेंज | 5A – 600A |
| एक्यूरेसी क्लास (CT) | 0.2S |
| एक्यूरेसी क्लास (PT) | 0.2 |
| फेज कॉन्फ़िगरेशन | थ्री-फेज थ्री-कॉम्पोनेंट |
| PT कनेक्शन | स्टार-कनेक्टेड |
| इंसुलेशन प्रकार | ऑयल-इमर्स्ड |
| कुल वजन | 352kg |
| ऑपरेटिंग तापमान | -25°C से +55°C |
| मीटर इंटीग्रेशन | बिल्ट-इन सक्रिय/प्रतिक्रियाशील या इलेक्ट्रॉनिक मीटर |
| अनुपालन | GB20840.4-2015, IEC 61869.4:2013 |
मॉडल डिज़ाइनेशन
- J: वोल्टेज ट्रांसफॉर्मर (PT)
- L: करंट ट्रांसफॉर्मर (CT)
- S: थ्री-फेज कॉम्बाइंड यूनिट
- Y: ऑयल-इमर्स्ड इंसुलेशन
- 12: डिज़ाइन सीरीज़ नंबर
- 35: रेटेड वोल्टेज (35kV)
- W: आउटडोर अनुप्रयोग
निर्माण
JLSY12-35W में उच्च-ग्रेड ट्रांसफॉर्मर ऑयल से भरा एक मजबूत वेल्डेड स्टील टैंक होता है, जो विद्युत इंसुलेशन और कुशल ऊष्मा अपवहन दोनों प्रदान करता है। CT और PT दोनों के लिए कोर-एंड-कॉइल असेंबली पूरी तरह से ऑयल में डूबी हुई है, जिससे लगातार हाई-वोल्टेज तनाव के तहत स्थिर डाइइलेक्ट्रिक प्रदर्शन सुनिश्चित होता है। सभी हाई-वोल्टेज कनेक्शन के लिए पॉर्सिलेन बशिंग्स का उपयोग किया जाता है, जो उत्कृष्ट क्रीपेज दूरी और मौसम प्रतिरोध प्रदान करते हैं। एकीकृत मीटर कंपार्टमेंट उसी ऑयल-फिल्ड एन्क्लोजर के भीतर सील किया गया है, जो मीटर को नमी और प्रदूषण से बचाता है और थर्मल संतुलन बनाए रखता है। सभी टर्मिनल इंसुलेटेड टर्मिनल ब्लॉक के माध्यम से सुलभ हैं, और यूनिट में सुरक्षित आउटडोर संचालन के लिए ऑयल-लेवल इंडिकेटर और प्रेशर रिलीफ डिवाइस शामिल हैं।
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- इंस्टॉलेशन स्थिति: ट्रांसफॉर्मर हाई-वोल्टेज साइड पर आउटडोर सबस्टेशन या वितरण बिंदु
- परिवेश तापमान: -25°C से +55°C
- अधिकतम ऊँचाई: ≤ 4500m (कोई डेरेटिंग आवश्यक नहीं)
- इंसुलेशन: पॉर्सिलेन बशिंग्स के साथ ऑयल-इमर्स्ड
- ऑयल प्रकार: उच्च-गुणवत्ता वाला ट्रांसफॉर्मर ऑयल
- ग्राउंडिंग: स्थानीय विद्युत कोड और मीटरिंग मानकों के अनुसार ग्राउंडिंग टर्मिनल कनेक्ट करें
- रखरखाव: ऑयल लेवल की आवधिक जाँच और ऑयल गुणवत्ता निरीक्षण आवश्यक
तकनीकी पैरामीटर
JLSY12-35W एक आउटडोर ऑयल-इमर्स्ड कॉम्बाइंड ट्रांसफॉर्मर मीटरिंग बॉक्स है जिसे 35kV सिस्टम के लिए डिज़ाइन किया गया है, जिसमें थ्री-फेज थ्री-कॉम्पोनेंट कॉन्फ़िगरेशन है। यह -25°C से +55°C के तापमान रेंज और 4500m तक की ऊँचाई पर बिना डेरेटिंग के संचालित होता है। यह यूनिट GB20840.4-2015 और IEC 61869.4:2013 मानकों का पालन करता है और 5A से 600A तक करंट रेटिंग्स का समर्थन करता है।
वोल्टेज ट्रांसफॉर्मर डेटा
| रेटेड वोल्टेज (kV) |
इंसुलेशन लेवल (kV) |
एक्यूरेसी क्लास | रेटेड आउटपुट (VA) |
अधिकतम आउटपुट (VA) |
|---|---|---|---|---|
| 35/0.1 | 40.5/80/200 | 0.2 | 3×10 | 3×500 |
करंट ट्रांसफॉर्मर डेटा
| करंट अनुपात(A) |
रेटेड इंसुलेशन लेवल (kV) |
एक्यूरेसी
क्लास |
रेटेड आउटपुट (VA) |
शॉर्ट-टाइम थर्मल करंट |
डायनेमिक करंट |
|---|---|---|---|---|---|
| 5 – 600 | 40.5/80/185 | 0.2S | 3×10 | 80 × I1n | 200 × I1n |
इंस्टॉलेशन और वायरिंग
इंस्टॉलेशन आरेख
JLSY12-35W ऑयल-इमर्स्ड कॉम्बाइंड ट्रांसफॉर्मर मीटरिंग बॉक्स को वितरण ट्रांसफॉर्मर के हाई-वोल्टेज साइड पर पोल या प्लेटफॉर्म माउंटिंग के लिए डिज़ाइन किया गया है। रखरखाव पहुँच और उचित वेंटिलेशन के लिए यूनिट के चारों ओर पर्याप्त क्लीयरेंस सुनिश्चित करें। यूनिट के सामने तीन कोणीय इंसुलेटर, दो ऊर्ध्वाधर साइड इंसुलेटर जिनमें एयर रिलीज वाल्व है, और आयताकार लेआउट में व्यवस्थित छह शीर्ष-माउंटेड इंसुलेटर स्थितियाँ हैं।
वायरिंग आरेख
वायरिंग कनेक्शन को अनुमोदित प्रोजेक्ट आरेख के अनुसार किया जाना चाहिए। हाई-वोल्टेज टर्मिनल को क्रमशः फेज A, B और C के लिए AP1/AP2, BP1/BP2 और CP1/CP2 के रूप में लेबल किया गया है—कमीशनिंग से पहले अनुक्रम की पुष्टि करें। PT द्वितीयक टर्मिनल मीटर और निगरानी उपकरणों को वोल्टेज सिग्नल प्रदान करते हैं, जबकि CT द्वितीयक टर्मिनल सक्रिय और प्रतिक्रियाशील ऊर्जा मीटर को करंट इनपुट प्रदान करते हैं। संचालन के दौरान सभी CT द्वितीयक सर्किट बंद रहने चाहिए ताकि खतरनाक ओवरवोल्टेज न हो। ग्राउंडिंग कंडक्टर और आंतरिक मीटर बॉक्स वायरिंग को स्थानीय कोड और प्रोजेक्ट-विशिष्ट वायरिंग आरेख का पालन करना चाहिए।
चयन और सामान्य प्रश्न
चयन गाइड
- 35kV सिस्टम के लिए 35/0.1kV वोल्टेज अनुपात और 40.5/80/200kV इंसुलेशन लेवल वाले मॉडल का चयन करें।
- वास्तविक लोड आवश्यकताओं के आधार पर CT प्राथमिक करंट 5A से 600A के बीच चुनें।
- अपने मीटरिंग सिस्टम से मेल खाने के लिए CT द्वितीयक करंट 1A या 5A के रूप में निर्दिष्ट करें।
- उच्च-परिशुद्धता राजस्व मीटरिंग के लिए 0.2S CT एक्यूरेसी क्लास और 0.2 PT एक्यूरेसी क्लास का उपयोग करें।
- मीटर प्रकार चुनें: सक्रिय + प्रतिक्रियाशील ऊर्जा मीटर या संयुक्त इलेक्ट्रॉनिक मीटर, मापन आवश्यकताओं के आधार पर।
- ऑर्डर देते समय ट्रांसफॉर्मर के हाई-साइड पर आउटडोर इंस्टॉलेशन की पुष्टि करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: JLSY12-35W ऑयल-इमर्स्ड कॉम्बाइंड ट्रांसफॉर्मर मीटरिंग बॉक्स का उपयोग किस लिए किया जाता है?
JLSY12-35W एक आउटडोर ऑयल-इमर्स्ड हाई-वोल्टेज मीटरिंग समाधान है जिसे 35kV पावर सिस्टम के लिए डिज़ाइन किया गया है। यह करंट ट्रांसफॉर्मर (CT), पोटेंशियल ट्रांसफॉर्मर (PT) और मीटरिंग उपकरणों को एक ही यूनिट में एकीकृत करता है ताकि यूटिलिटी बिलिंग, औद्योगिक निगरानी और चोरी-रोधी अनुप्रयोगों के लिए सटीक सक्रिय और प्रतिक्रियाशील ऊर्जा मापन प्रदान किया जा सके।
प्रश्न 2: JLSY12-35W अन्य मॉडल जैसे JLSY-35 से कैसे भिन्न है?
JLSY12-35W में बढ़ा हुआ इंसुलेशन लेवल (40.5/80/200kV) और 352kg वजन वाला अधिक मजबूत निर्माण है, जिससे यह अधिक मांग वाले 35kV इंस्टॉलेशन के लिए उपयुक्त है। इसके विपरीत, JLSY-35 सीरीज़ में कम वजन (320–346kg) और अलग-अलग इंसुलेशन रेटिंग वाले विभिन्न कॉन्फ़िगरेशन शामिल हैं।
प्रश्न 3: JLSY12-35W कौन सी करंट रेंज समर्थन करता है?
JLSY12-35W 0.2S एक्यूरेसी क्लास और 3×10VA के रेटेड आउटपुट के साथ CT प्राथमिक करंट रेंज 5A से 600A तक समर्थन करता है, जो यूटिलिटी और औद्योगिक हाई-वोल्टेज वातावरण में विविध लोड परिस्थितियों को समायोजित करता है।
प्रश्न 4: यह डिवाइस किन अंतर्राष्ट्रीय और राष्ट्रीय मानकों का पालन करता है?
JLSY12-35W कॉम्बाइंड इंस्ट्रूमेंट ट्रांसफॉर्मर के लिए GB20840.4-2015 (चीनी राष्ट्रीय मानक) और IEC 61869.4:2013 (अंतर्राष्ट्रीय मानक) दोनों को पूरा करता है, जिससे हाई-वोल्टेज मीटरिंग परियोजनाओं में वैश्विक संगतता और विश्वसनीय प्रदर्शन सुनिश्चित होता है।
प्रश्न 5: ऑयल-इमर्स्ड JLSY12-35W के लिए किस प्रकार का रखरखाव आवश्यक है?
नियमित रखरखाव में निरीक्षण विंडो के माध्यम से ऑयल लेवल की जाँच, ऑयल गुणवत्ता का परीक्षण और आवश्यकता पड़ने पर ड्रेन पोर्ट के माध्यम से ऑयल बदलना शामिल है। दीर्घकालिक विश्वसनीयता और मीटरिंग एक्यूरेसी बनाए रखने के लिए पॉर्सिलेन बशिंग्स में दरार या सतही प्रदूषण के लिए भी निरीक्षण किया जाना चाहिए।
प्रश्न 6: इस मॉडल में CT और PT के लिए कौन से एक्यूरेसी क्लास उपलब्ध हैं?
JLSY12-35W करंट ट्रांसफॉर्मर (CT) के लिए 0.2S एक्यूरेसी क्लास और पोटेंशियल ट्रांसफॉर्मर (PT) के लिए 0.2 एक्यूरेसी क्लास प्रदान करता है। स्टार-कनेक्टेड PT के साथ इसका थ्री-फेज थ्री-कॉम्पोनेंट डिज़ाइन सभी फेजों में संतुलित, उच्च-परिशुद्धता ऊर्जा मापन सुनिश्चित करता है।
प्रश्न 7: JLSY12-35W का ऑर्डर देने से पहले किन विवरणों की पुष्टि करनी चाहिए?
ऑर्डर देने से पहले, मॉडल (JLSY12-35W), सिस्टम वोल्टेज (35kV), PT अनुपात (35/0.1kV), CT प्राथमिक करंट (5–600A सटीक मान), CT द्वितीयक करंट (1A या 5A), एक्यूरेसी क्लास (CT के लिए 0.2S, PT के लिए 0.2), मीटर प्रकार, इंस्टॉलेशन विधि (आउटडोर हाई-साइड माउंटिंग) और आवश्यक मात्रा की पुष्टि करें।
Frequently Asked Questions
Q1: क्या यह 35kV मीटरिंग बॉक्स 4500 मीटर की ऊँचाई पर बिना डेरेटिंग के काम करेगा?
हाँ, यह 4500 मीटर तक की ऊँचाई पर बिना किसी डेरेटिंग के संचालित होता है। यह -25°C से +55°C तापमान रेंज के लिए डिज़ाइन किया गया है। विशिष्ट परियोजना आवश्यकताओं के लिए फैक्ट्री से पुष्टि करें।
Q2: वोल्टेज ट्रांसफॉर्मर की सटीकता और मानक क्या हैं?
वोल्टेज ट्रांसफॉर्मर 0.2 एक्यूरेसी क्लास और 35/0.1kV रेटेड वोल्टेज प्रदान करता है। यह GB20840.4-2015 और IEC 61869.4:2013 मानकों का पूर्ण पालन करता है। सटीक कैलिब्रेशन के लिए तकनीकी टीम से संपर्क करें।
Q3: क्या करंट ट्रांसफॉर्मर रेटिंग्स को कस्टमाइज़ किया जा सकता है?
यह यूनिट 5A से 600A तक की मानक करंट रेटिंग्स का समर्थन करती है। कस्टम अनुपात या विशिष्ट थ्री-फेज कॉन्फ़िगरेशन के लिए ऑर्डर के समय फैक्ट्री से पुष्टि आवश्यक है।
Q4: ऑयल-इमर्स्ड इंसुलेशन के रखरखाव की क्या आवश्यकताएं हैं?
उच्च-गुणवत्ता वाले ट्रांसफॉर्मर ऑयल और पॉर्सिलेन बशिंग्स का उपयोग किया गया है। ऑयल लेवल की आवधिक जाँच और ऑयल गुणवत्ता निरीक्षण अनिवार्य है। विस्तृत रखरखाव शेड्यूल के लिए मैन्युअल देखें।
Q5: इंस्टॉलेशन के दौरान ग्राउंडिंग कनेक्शन कैसे किए जाएं?
ग्राउंडिंग टर्मिनल को स्थानीय विद्युत कोड और मीटरिंग मानकों के अनुसार कनेक्ट करना आवश्यक है। यह हाई-वोल्टेज साइड पर आउटडोर सबस्टेशन के लिए उपयुक्त है। साइट विशिष्टताओं के लिए इंजीनियरिंग टीम से सलाह लें।
Q6: यह कॉम्बाइंड ट्रांसफॉर्मर मीटरिंग बॉक्स किस सिस्टम के लिए है?
JLSY12-35W एक 35kV सिस्टम के लिए थ्री-फेज आउटडोर ऑयल-इमर्स्ड कॉम्बाइंड ट्रांसफॉर्मर मीटरिंग बॉक्स है। इसमें थ्री-कॉम्पोनेंट कॉन्फ़िगरेशन और अधिकतम 3×500 VA आउटपुट शामिल है। सटीक एप्लिकेशन फिट के लिए हमसे संपर्क करें।
