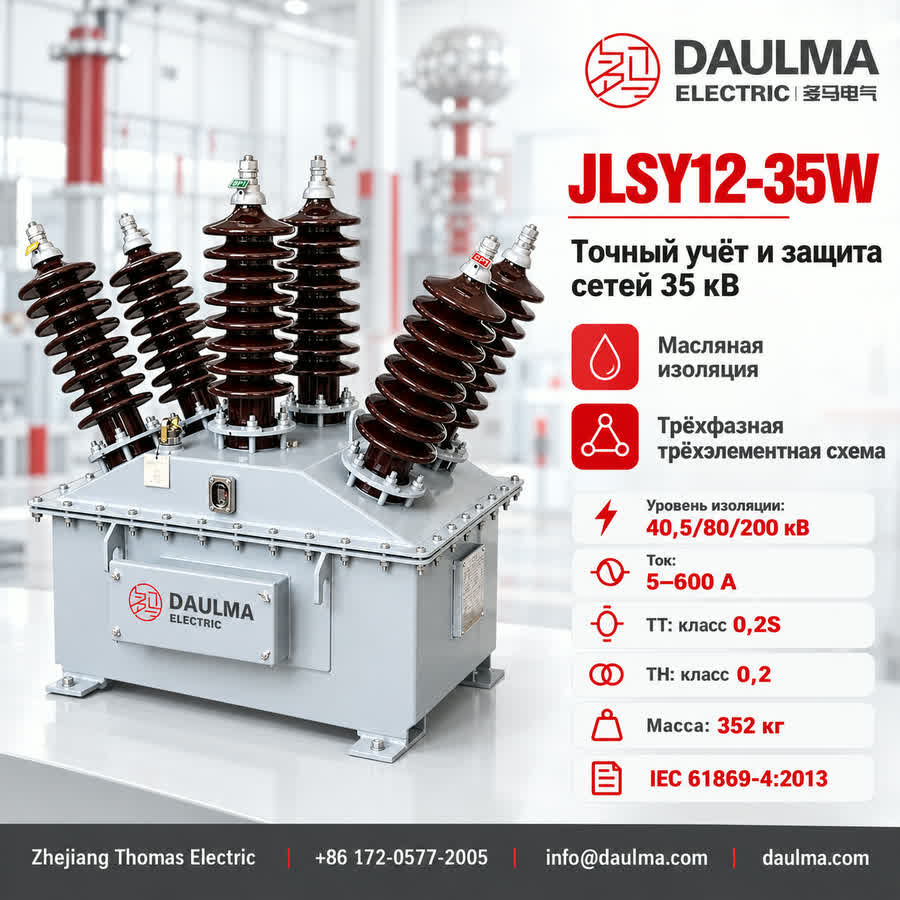

Обзор
Комбинированный масляный измерительный трансформатор JLSY12-35W предназначен для наружной установки в высоковольтных сетях 35 кВ. Устройство объединяет в едином маслонаполненном корпусе трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и измерительный отсек, используя высококачественное трансформаторное масло для изоляции и охлаждения.
Это трёхфазное трёхэлементное устройство обеспечивает класс точности 0.2S как для измерения активной, так и реактивной энергии, что делает его пригодным для коммерческого учёта электроэнергии, мониторинга промышленных высоковольтных подключений и систем защиты от хищений. Изделие соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013 и надёжно работает при температуре окружающей среды от -25°C до +55°C.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 35 кВ |
| Уровень изоляции | 40,5/80/200 кВ |
| Диапазон тока | 5 А – 600 А |
| Класс точности (ТТ) | 0.2S |
| Класс точности (ТН) | 0.2 |
| Схема соединения фаз | Трёхфазная трёхэлементная |
| Соединение ТН | Звезда |
| Тип изоляции | Масляная |
| Полная масса | 352 кг |
| Рабочая температура | от -25°C до +55°C |
| Интеграция счётчиков | Встроенные счётчики активной/реактивной энергии или электронные счётчики |
| Соответствие стандартам | GB20840.4-2015, IEC 61869.4:2013 |
Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- L: Трансформатор тока (ТТ)
- S: Трёхфазный комбинированный блок
- Y: Масляная изоляция
- 12: Номер серии конструкции
- 35: Номинальное напряжение (35 кВ)
- W: Наружное исполнение
Конструкция

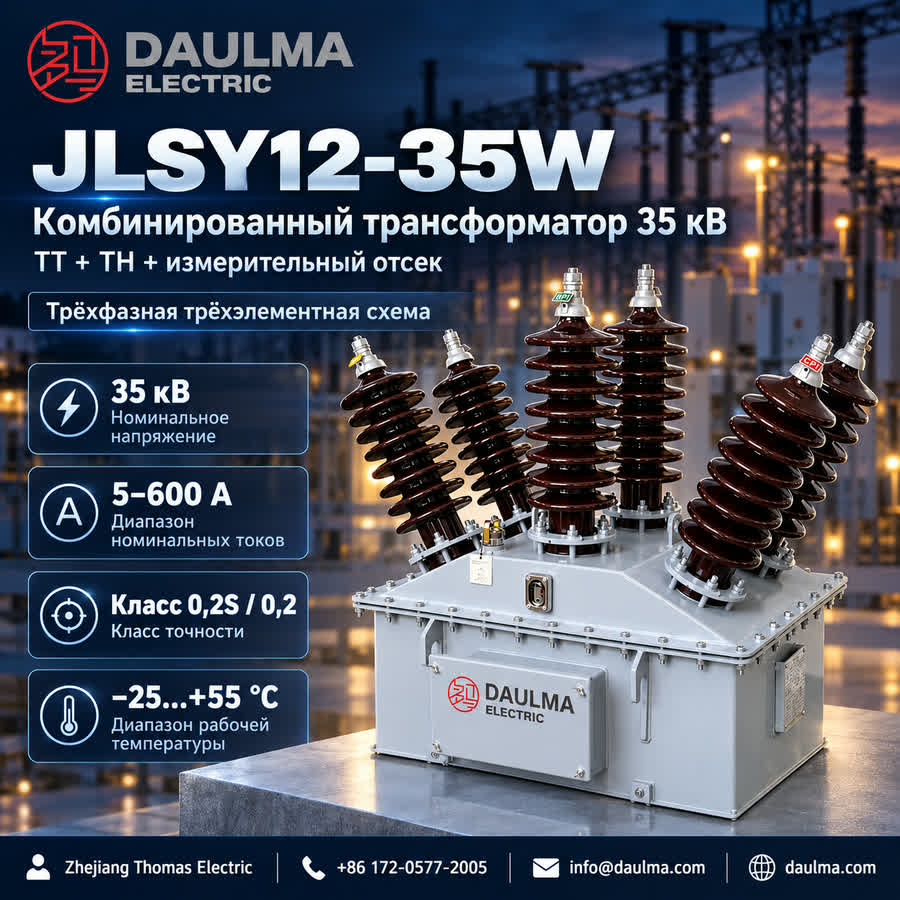

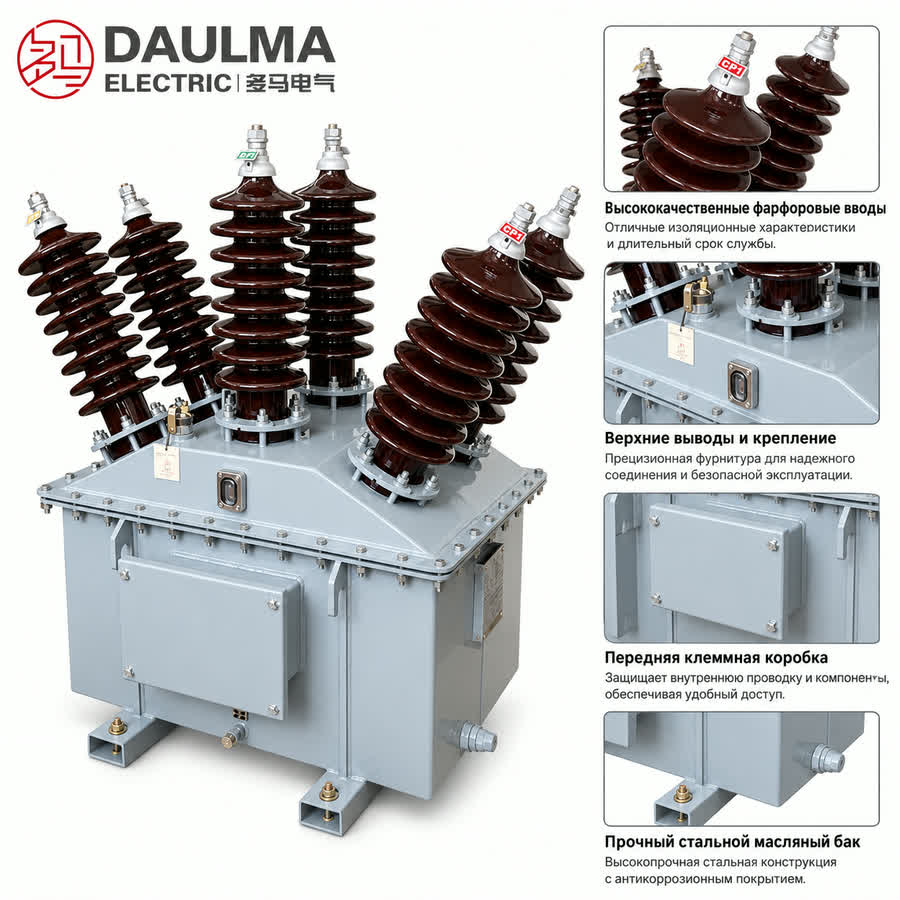

Корпус JLSY12-35W выполнен из сварной стали и заполнен высококачественным трансформаторным маслом, обеспечивающим как электрическую изоляцию, так и эффективный теплоотвод. Сердечники и обмотки как ТТ, так и ТН полностью погружены в масло, что гарантирует стабильные диэлектрические характеристики при длительном воздействии высокого напряжения. Все высоковольтные выводы выполнены через фарфоровые проходные изоляторы, обеспечивающие достаточный путём утечки и устойчивость к атмосферным воздействиям. Интегрированный отсек для счётчиков герметично расположен внутри того же маслонаполненного корпуса, защищая приборы учёта от влаги и загрязнений и поддерживая термическое равновесие. Все клеммы доступны через изолированные клеммные колодки. Устройство оснащено указателем уровня масла и предохранительным клапаном для безопасной эксплуатации на открытом воздухе.
Технические параметры
Условия эксплуатации
- Место установки: Открытая подстанция или точки распределения на стороне высокого напряжения трансформатора
- Температура окружающей среды: от -25°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных характеристик)
- Изоляция: Масляная с фарфоровыми изоляторами
- Тип масла: Высококачественное трансформаторное масло
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и требованиями к системам учёта
- Обслуживание: Требуется периодическая проверка уровня масла и контроль его качества

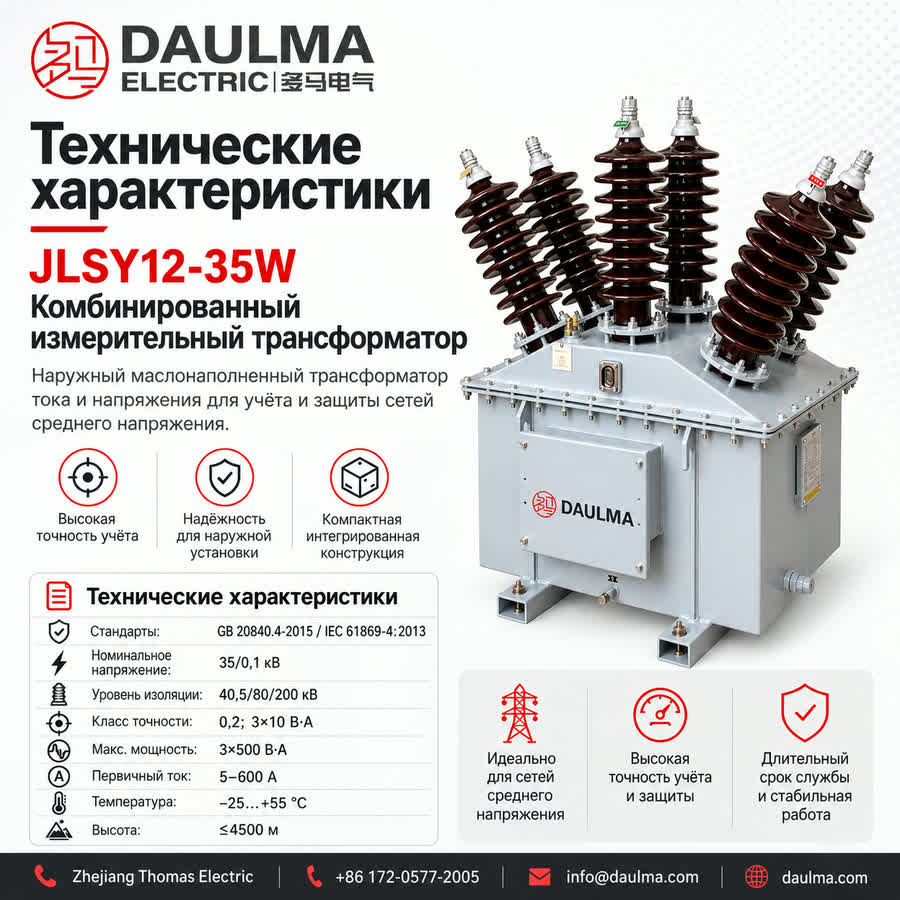

Технические параметры
Комбинированный масляный измерительный трансформатор JLSY12-35W предназначен для наружной установки в сетях 35 кВ и имеет трёхфазную трёхэлементную конфигурацию. Устройство работает в диапазоне температур от -25°C до +55°C и на высоте до 4500 м без снижения номинальных характеристик. Изделие соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013 и поддерживает токи от 5 А до 600 А.
Данные трансформатора напряжения
| Номинальное напряжение (кВ) |
Уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (В·А) |
Макс. мощность (В·А) |
|---|---|---|---|---|
| 35/0,1 | 40,5/80/200 | 0.2 | 3×10 | 3×500 |
Данные трансформатора тока
| Коэффициент трансформации (А) |
Номинальный уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (В·А) |
Тепловой ток короткого замыкания |
Динамический ток |
|---|---|---|---|---|---|
| 5 – 600 | 40,5/80/185 | 0.2S | 3×10 | 80 × I1n | 200 × I1n |
Установка и подключение

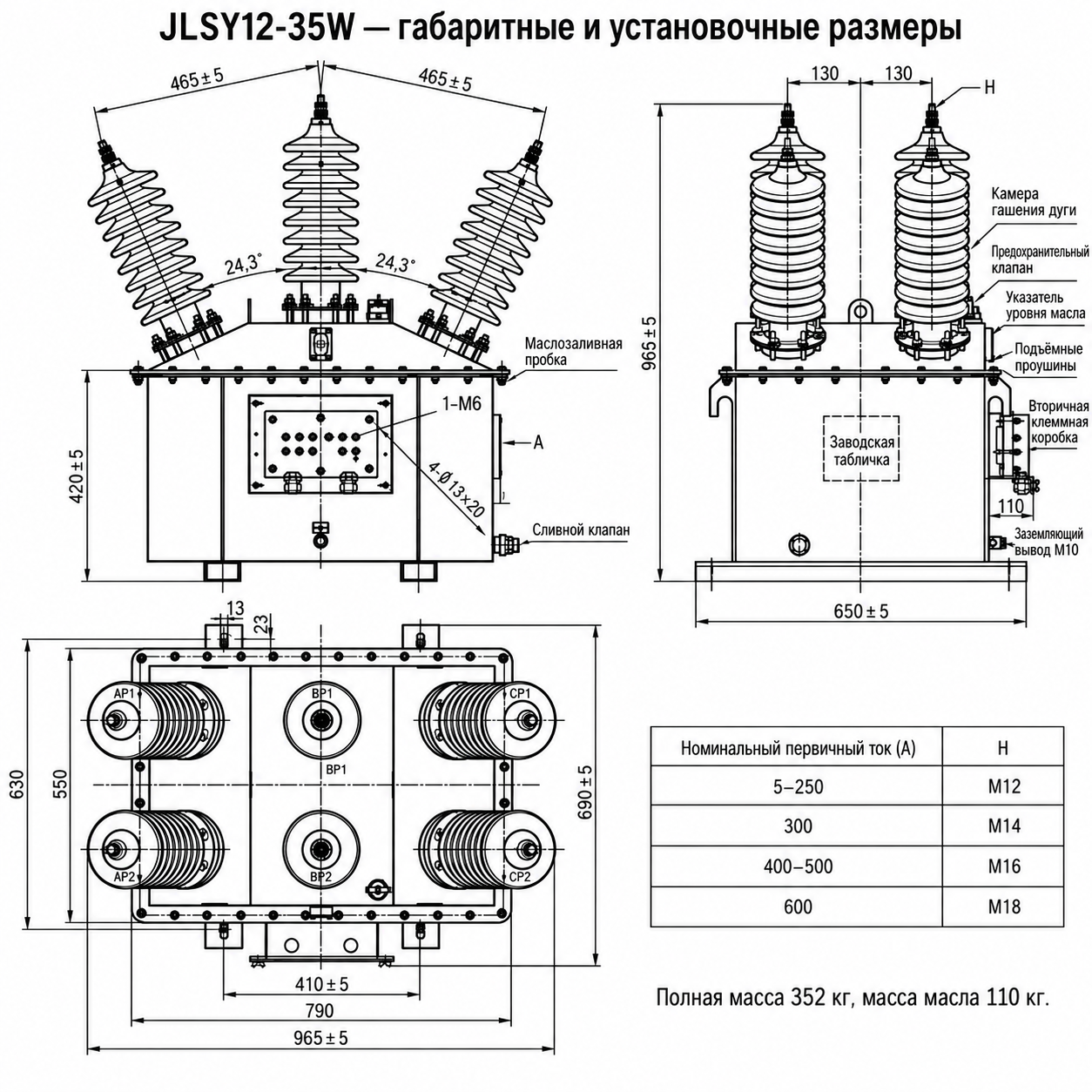

Схема монтажа
Комбинированный масляный измерительный трансформатор JLSY12-35W предназначен для установки на опоре или платформе на стороне высокого напряжения распределительных трансформаторов. Обеспечьте достаточный монтажный зазор вокруг устройства для доступа при обслуживании и надлежащей вентиляции. Устройство оснащено тремя наклонными изоляторами спереди, двумя вертикальными боковыми изоляторами с воздушным клапаном и шестью верхними изоляторами, расположенными прямоугольником.

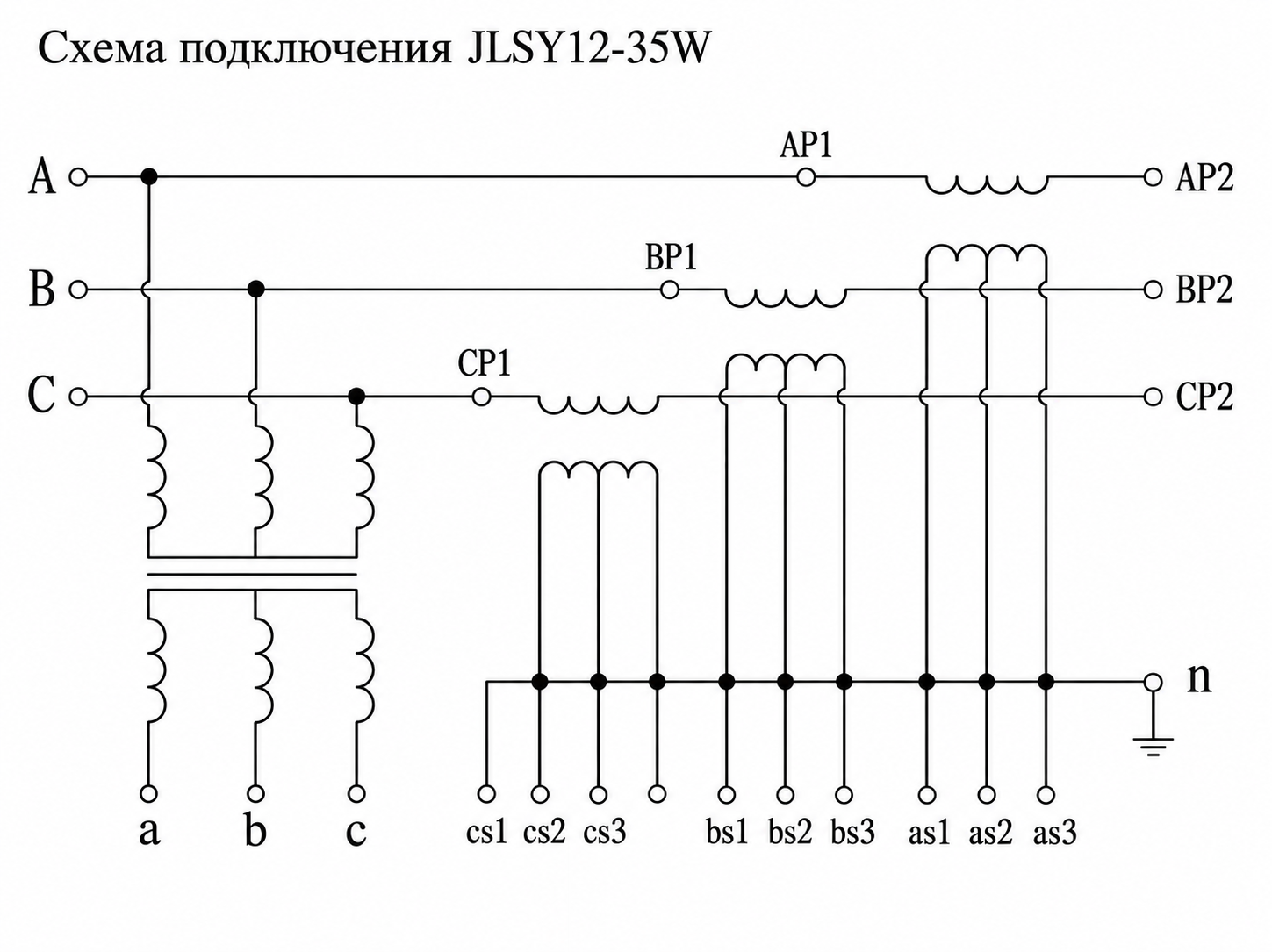

Схема подключения
Подключение должно выполняться строго в соответствии с утверждённой проектной схемой. Высоковольтные выводы обозначены как AP1/AP2, BP1/BP2 и CP1/CP2 для фаз A, B и C соответственно — обязательно проверьте последовательность фаз перед вводом в эксплуатацию. Вторичные выводы ТН подают сигналы напряжения на счётчики и контрольно-измерительные приборы, а вторичные выводы ТТ — токовые сигналы на счётчики активной и реактивной энергии. Все вторичные цепи ТТ должны быть замкнуты во время работы во избежание опасных перенапряжений. Заземляющие проводники и внутренняя проводка измерительного отсека должны соответствовать местным нормам и проектной схеме подключения.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для сетей 35 кВ с коэффициентом трансформации ТН 35/0,1 кВ и уровнем изоляции 40,5/80/200 кВ.
- Выберите первичный ток ТТ в диапазоне от 5 А до 600 А в зависимости от фактической нагрузки.
- Укажите вторичный ток ТТ — 1 А или 5 А — в соответствии с вашей системой учёта.
- Используйте класс точности ТТ 0.2S и ТН 0.2 для высокоточного коммерческого учёта.
- Выберите тип счётчика: отдельные счётчики активной и реактивной энергии или комбинированный электронный счётчик в зависимости от требований измерения.
- Подтвердите наружную установку на стороне высокого напряжения трансформатора при оформлении заказа.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен масляный комбинированный измерительный трансформатор JLSY12-35W?
JLSY12-35W — это наружное масляное высоковольтное измерительное устройство для сетей 35 кВ. Оно объединяет в одном корпусе трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и оборудование учёта, обеспечивая точное измерение активной и реактивной энергии для коммерческого расчёта, промышленного мониторинга и систем защиты от хищений.
Вопрос 2: Чем отличается JLSY12-35W от других моделей, например JLSY-35?
JLSY12-35W имеет повышенный уровень изоляции (40,5/80/200 кВ) и усиленную конструкцию массой 352 кг, что делает его пригодным для более тяжёлых условий эксплуатации в сетях 35 кВ. В свою очередь, серия JLSY-35 включает различные конфигурации с меньшей массой (320–346 кг) и иными характеристиками изоляции.
Вопрос 3: Какой диапазон токов поддерживает JLSY12-35W?
JLSY12-35W поддерживает первичный ток ТТ от 5 А до 600 А с классом точности 0.2S и номинальной мощностью 3×10 В·А, что позволяет использовать его при различных режимах нагрузки в коммунальных и промышленных высоковольтных сетях.
Вопрос 4: Каким национальным и международным стандартам соответствует данное устройство?
JLSY12-35W соответствует как китайскому национальному стандарту GB20840.4-2015, так и международному стандарту IEC 61869.4:2013 для комбинированных измерительных трансформаторов, обеспечивая глобальную совместимость и надёжную работу в проектах высоковольтного учёта.
Вопрос 5: Какое техническое обслуживание требуется для масляного JLSY12-35W?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, анализ качества масла и его замену через сливной патрубок при необходимости. Также следует периодически осматривать фарфоровые изоляторы на наличие трещин или поверхностных загрязнений для обеспечения долгосрочной надёжности и точности измерений.
Вопрос 6: Какие классы точности доступны для ТТ и ТН в данной модели?
JLSY12-35W обеспечивает класс точности 0.2S для трансформаторов тока (ТТ) и 0.2 для трансформаторов напряжения (ТН). Его трёхфазная трёхэлементная конструкция с соединением ТН в звезду гарантирует сбалансированное и высокоточное измерение энергии по всем фазам.
Вопрос 7: Какие данные необходимо подтвердить перед заказом JLSY12-35W?
Перед оформлением заказа уточните модель (JLSY12-35W), напряжение сети (35 кВ), коэффициент трансформации ТН (35/0,1 кВ), первичный ток ТТ (точное значение в диапазоне 5–600 А), вторичный ток ТТ (1 А или 5 А), классы точности (0.2S для ТТ, 0.2 для ТН), тип счётчика, способ монтажа (наружная установка на стороне ВН) и требуемое количество.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор JLSY12-35W в высокогорных районах?
Да, устройство работает на высоте до 4500 м без снижения номинальных характеристик. Диапазон температур составляет от -25°C до +55°C. Уточняйте условия монтажа у инженеров.
Q2: Какой класс точности подходит для коммерческого учета электроэнергии?
Для коммерческого учета электроэнергии применяйте класс точности 0.2S. Он гарантирует точные измерения при токах от 5 до 600 А согласно стандарту IEC 61869.4. Запросите паспорт устройства для подтверждения.
Q3: Как выполнить заземление комбинированного трансформатора на подстанции?
Подключайте заземляющий зажим строго в соответствии с местными нормами ПУЭ. Это обеспечивает безопасность систем учёта и защиту оборудования от перенапряжений. Уточните схему заземления у проектировщиков.
Q4: Каким международным стандартам соответствует комбинированный измерительный трансформатор?
Изделие полностью соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013. Это подтверждает его пригодность для наружной установки в сетях 35 кВ. Запросите сертификаты у менеджера.
Q5: Какие номинальные токи поддерживает базовая комплектация трансформатора?
Базовая конфигурация поддерживает токи от 5 А до 600 А. Изготовление под нестандартные параметры первичной обмотки возможно по запросу. Свяжитесь с отделом продаж для уточнения сроков.
Q6: В каких сетях применяется комбинированный трансформатор JLSY12-35W?
Устройство предназначено для открытых подстанций и распределительных точек на стороне высокого напряжения. Трехэлементная конфигурация обеспечивает одновременный учет и измерение параметров сети 35 кВ. Уточняйте наличие на складе.
