نظرة عامة

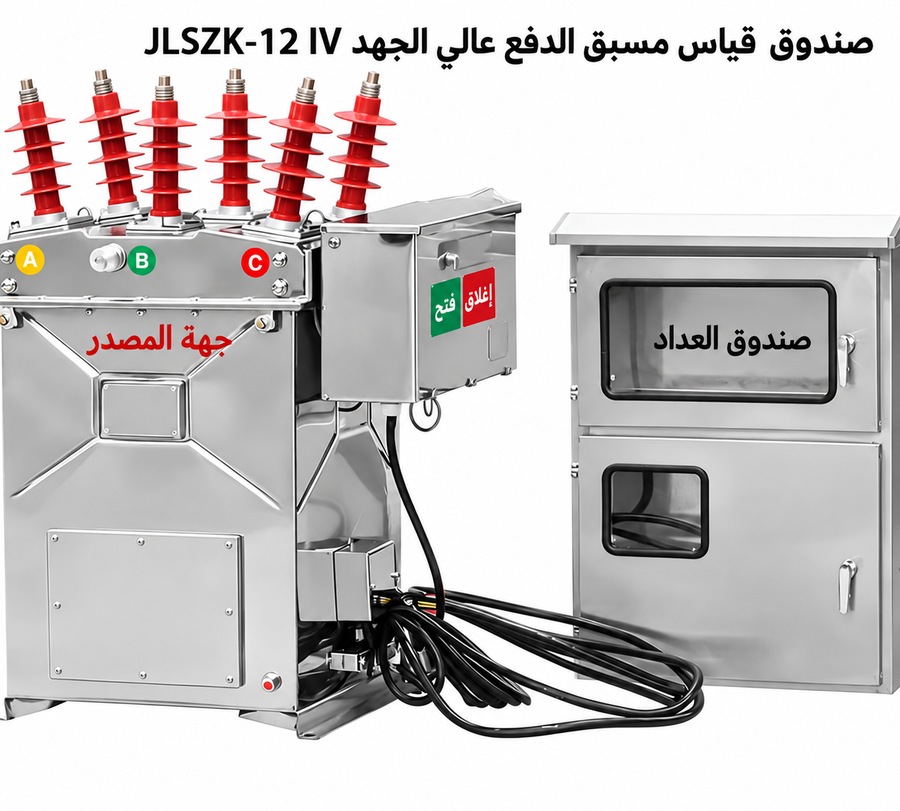

يُعد صندوق القياس المسبق الدفع JLSZK-12 IV مناسبًا لأنظمة الجهد العالي 6–10 كيلوفولت، ويحمل تصنيف جهد معدات Um يساوي 12 كيلوفولت. يتميز بنظام عزل خالٍ من الزيت ومصنوع من الراتنج المصبوب، ويجمع بين قاطع الدائرة الفراغي ZW8-12 ومحولات التيار والجهد المدمجة داخل غلاف واحد مصمم للاستخدام الخارجي.
تم تصميمه للقياس التجاري عالي الدقة، حيث يوفر دقة محولات التيار (CT) من الفئة 0.2S ومحولات الجهد (PT) من الفئة 0.2، وهو مناسب لتطبيقات مثل شبكات التوزيع الهوائية في المناطق الريفية، وقياس الحدود عند المحطات الفرعية، والتغذية الصناعية، وتوصيل أنظمة التوليد الموزع. يتوافق الجهاز مع المعايير الأساسية بما في ذلك GB 1207-2006 وGB 1208-2006 وGB 1984-2003 وIEC 56.
ملخص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| جهد النظام | 6 كيلوفولت أو 10 كيلوفولت (Um 12 كيلوفولت) |
| التردد المصنّف | 50 هرتز |
| التيار المصنّف | 630 أمبير |
| نسبة محول التيار (CT) | 5–800/5 أمبير (نسب متعددة، 5 أمبير قياسي) |
| نسبة محول الجهد (PT) | 10000/100 فولت (قياسي) |
| دقة القياس | محول التيار: 0.2S؛ محول الجهد: 0.2 |
| الحمل المصنّف | محول الجهد: 2×20 فولت-أمبير؛ محول التيار: 2×10 فولت-أمبير |
| تيار قطع القصر | 12.5 / 16 / 20 كيلوأمبير |
| تيار التحمل الذروي | 31.5 / 40 / 50 كيلوأمبير |
| تيار التحمل الزمني القصير | 12.5 / 16 / 20 كيلوأمبير، 4 ثوانٍ |
| جهد التحكم | تيار متردد/مستمر 110 فولت أو 220 فولت |
| المعايير | GB 1207، GB 1208، GB 1984، DL/T 403، IEC 56 |

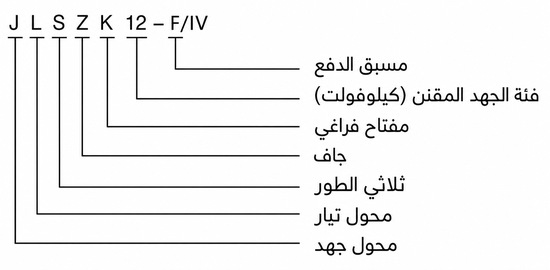

ترميز الموديل
- J: وظيفة محول الجهد (VT/PT) مدمجة
- L: وظيفة محول التيار (CT) مدمجة
- S: تكوين ثلاثي الأطوار
- Z: هيكل عزل جاف (خالٍ من الزيت)
- K: جهاز تبديل فراغي مدمج
- 12: تصنيف جهد معدات Um يساوي 12 كيلوفولت
- F: وظيفة القياس المسبق الدفع والتحكم بالحمل
البناء
يستخدم JLSZK-12 IV تصميمًا ثلاثي الأطوار في غلاف مشترك مناسب للتثبيت الخارجي. ويضم قاطع الدائرة الفراغي ZW8-12 مع آلية تشغيل ذات طاقة مخزنة بنابض، بالإضافة إلى محولات تيار وجهد معزولة بالإيبوكسي ريزين ضمن هيكل مغلق وخالٍ من الزيت. يُصنع الغلاف من الفولاذ المقاوم للصدأ أو الألمنيوم المجلفن مع معالجة مضادة للتآكل، مما يضمن المتانة في الظروف البيئية الخارجية. يتضمن الجهاز أقفال أمان، وإمكانية التشغيل اليدوي المحلي (حيث يسمح التصميم)، وتجهيزات للتحكم الكهربائي عبر مصدر طاقة مساعد. تكون لفائف محولات الأجهزة مُعلَّمة بوضوح وفقًا للمعايير المعتمدة، ويجب ألا تُفتح دوائر الثانوي لمحول التيار أبدًا أثناء تغذية الابتدائي بالطاقة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي مع غلاف مقاوم للعوامل الجوية
- الارتفاع: ≤2000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: −35°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤90%، متوسط شهري ≤90%
- ضغط بخار الماء: يومي ≤2.2 كيلوباسكال، شهري ≤1.8 كيلوباسكال
- مقاومة الزلازل: ≤8 درجات شدة زلزالية
- درجة التلوث: الدرجة III
المعايير الفنية
يُصمم صندوق القياس المسبق الدفع عالي الجهد JLSZK-12 IV لأنظمة التوزيع الخارجية 6–10 كيلوفولت بمستوى عزل 12 كيلوفولت. ويعمل ضمن نطاق درجات حرارة محيطة من −35°م إلى +40°م وعلى ارتفاعات تصل إلى 2000 متر، متوافقًا مع متطلبات المعايير الخاصة بمعدات القياس المعزولة بالراتنج المصبوب. ويدعم تيارات مصنّفة تصل إلى 630 أمبير ويضم محولات تيار وجهد دقيقة لقياس الطاقة بدقة.
البيانات الفنية الرئيسية
| الرقم | البند | الوحدة | القيمة |
|---|---|---|---|
| 1 | تصنيف جهد المعدات (Um) | كيلوفولت | 12 |
| 2 | التيار المصنّف | أمبير | 630 |
| 3 | جهد التحمل بتردد الطاقة | كيلوفولت | 42 |
| 4 | جهد التحمل للنبضة البرقية (الذروة) | كيلوفولت | 75 |
| 5 | تيار قطع القصر المصنّف | كيلوأمبير | 12.5 / 16 / 20 |
| 6 | تيار إقفال القصر المصنّف (الذروة) | كيلوأمبير | 31.5 / 40 / 40 |
| 7 | تيار التحمل الذروي المصنّف (ديناميكي) | كيلوأمبير | 31.5 / 40 / 50 |
| 8 | تيار التحمل الزمني القصير المصنّف | كيلوأمبير | 12.5 / 16 / 20 |
| 9 | مدة التحمل الزمني القصير المصنّفة | ثانية | 4 |
| 10 | تسلسل التشغيل | — | O-0.3s-CO-180s-CO |
| 11 | عدد عمليات قطع القصر المصنّفة | دورات | 30 |
| 12 | العمر الميكانيكي | عمليات | 10000 |
| 13 | جهد الشحن / التحكم | فولت | تيار متردد/مستمر 110، 220 |
| 14 | جهد التشغيل – ملف الفتح | فولت | تيار متردد/مستمر 110، 220 |
| 15 | جهد التشغيل – ملف الإغلاق | فولت | تيار متردد/مستمر 110، 220 |
| 16 | تيار فصل التيار الزائد | أمبير | 5 |
| 17 | الانضغاط المسموح به للتلامس الثابت | ملم | 3 |
| 18 | الوزن الكلي | كغ | 150 |
تصنيفات محولات الجهد والتيار
| نسبة PT (فولت) |
نسبة CT (أمبير) |
دقة PT | دقة CT | إخراج PT (فولت-أمبير) |
إخراج CT (فولت-أمبير) |
|---|---|---|---|---|---|
| 10000/100 | 5~800/5 | 0.2 | 0.2S | 2×20 | 2×10 |
التركيب والتوصيلات
مخطط التركيب
يتم تركيب صندوق القياس المسبق الدفع عالي الجهد JLSZK-12 IV في الهواء الطلق باستخدام فتحات التثبيت المخصصة الموضحة في رسم الأبعاد العام. يجب تثبيت الوحدة بإحكام باستخدام مثبتات مقاومة للتآكل ومناسبة للاستخدام الخارجي. يجب أن تستخدم التوصيلات الأولية موصلات معزولة مناسبة للاستخدام الخارجي أو أطرافًا أو توصيلات قضبان توزيع وفقًا لممارسات الموقع، مع الحفاظ على المسافات الكهربائية المطلوبة لتشغيل آمن. ويجب توجيه أسلاك التحكم والاتصال عبر فتحات كابلات مختومة للحفاظ على درجة حماية الغلاف.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر جهد النظام (6 كيلوفولت أو 10 كيلوفولت) بما يتوافق مع الشبكة، مع ضمان أن يكون الجهاز مصنّفًا لجهد معدات Um = 12 كيلوفولت.
- حدّد التيار المصنّف (عادةً 630 أمبير) وتأكد من توافق تصنيفات القصر مع مستوى العطل المتوقع في النظام.
- عرّف تكوينات محولات التيار والجهد بما في ذلك النسب ودرجات الدقة والأحمال وأي لفائف مساعدة لضمان الامتثال لمتطلبات القياس التجاري.
- اختر جهد التحكم (تيار متردد/مستمر 110 فولت أو 220 فولت) بناءً على توفر مصدر الطاقة المساعد في الموقع لضمان تشغيل قاطع الدائرة بشكل صحيح.
- تأكد من متطلبات واجهة الاتصال (مثل GSM) ووظيفة القياس المسبق الدفع للتكامل مع نظام إدارة القياس الخاص بالشركة المزوِّدة.
- قدّم المعطيات البيئية مثل الارتفاع ونطاق درجات الحرارة ودرجة التلوث وفئة التآكل لضمان الموثوقية في الاستخدام الخارجي.
الأسئلة الشائعة
Q1: هل يمكن تركيب صندوق القياس JLSZK-12 IV في البيئات الخارجية القاسية؟
نعم، يُصمم للتركيب الخارجي بغلاف مقاوم للعوامل الجوية. يعمل على ارتفاعات تصل إلى 2000 متر ودرجات حرارة من -35°م إلى +40°م. يرجى تأكيد متطلبات درجة التلوث المحددة مع المصنع.
Q2: ما هو تيار قطع القصر المصنّف لهذا الصندوق؟
تتراوح خيارات تيار قطع القصر المصنّف بين 12.5 و16 و20 كيلوأمبير. اختر القيمة المناسبة بناءً على مستوى تيار العطل في نظامك. تواصل معنا لتحديد سعة القصر المطلوبة أثناء الطلب.
Q3: هل يتوافق مستوى العزل 12 كيلوفولت مع أنظمة 10 كيلوفولت؟
نعم، يدعم جهد المعدات المصنّف 12 كيلوفولت أنظمة التوزيع 6-10 كيلوفولت بالكامل. يتميز بجهد تحمل 42 كيلوفولت بتردد الطاقة و75 كيلوفولت للنبضة البرقية. يُنصح بالتأكد من المصنع لظروف الشبكة المحددة.
Q4: هل يمكن تخصيص التيار المصنّف ليكون أقل من 630 أمبير؟
التيار المصنّف القياسي هو 630 أمبير. تخصيص تيارات مصنّفة أقل يخضع لتأكيد المصنع وكميات الطلب. يرجى تزويدنا بمتطلبات التيار الأولي الدقيقة لإجراء التقييم الفني.
Q5: هل تتوفر شهادات اختبار ومصنع محددة لهذا المنتج؟
تفاصيل الشهادات واختبارات المصنع تخضع لتأكيد الطلب والمواصفات الفنية. يرجى التواصل معنا للحصول على وثائق الاختبار وشهادات المطابقة الخاصة بمشروعك.
Q6: ما هو التطبيق الرئيسي لصندوق القياس المسبق الدفع هذا؟
يُستخدم بشكل رئيسي لقياس الطاقة والفوترة المسبقة الدفع في شبكات التوزيع 6-10 كيلوفولت خارجية. يضم محولات تيار وجهد دقيقة. تواصل مع المبيعات للحصول على أوراق فنية وشهادات توافق خاصة بالتطبيق.
