Přehled

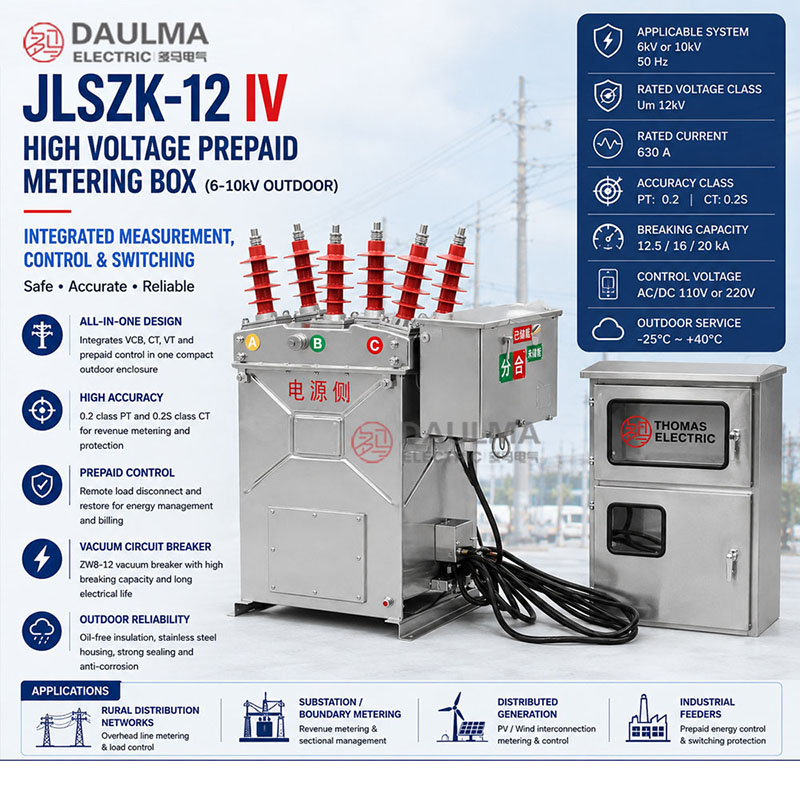

JLSZK-12 IV je předplacená měřicí skříň vysokého napětí určená pro systémy 6–10 kV s třídou jmenovitého napětí zařízení Um 12 kV. Využívá bezolejový izolační systém z litiny a integruje vakuový vypínač ZW8-12 s vestavěnými proudovými a napěťovými transformátory v jediném venkovním krytu.
Navržena pro měření účtování energie, poskytuje přesnost proudového transformátoru (CT) třídy 0,2S a napěťového transformátoru (PT) třídy 0,2. Je vhodná pro aplikace jako venkovní distribuce nadzemních vedení, měření na hranici rozvodny, průmyslové přívody a připojení decentralizované výroby. Zařízení splňuje klíčové normy včetně GB 1207-2006, GB 1208-2006, GB 1984-2003 a IEC 56.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Síťové napětí | 6 kV nebo 10 kV (Um 12 kV) |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý proud | 630 A |
| Převod CT | 5–800/5 A (vícepoměrový, standardně 5 A) |
| Převod PT | 10000/100 V (standardní) |
| Přesnost měření | CT: 0,2S; PT: 0,2 |
| Jmenovitá zátěž | PT: 2×20 VA; CT: 2×10 VA |
| Proud přerušitelný při zkratu | 12,5 / 16 / 20 kA |
| Vrcholový vydržitelný proud | 31,5 / 40 / 50 kA |
| Krátkodobý vydržitelný proud | 12,5 / 16 / 20 kA, 4 s |
| Ovládací napětí | AC/DC 110 V nebo 220 V |
| Normy | GB 1207, GB 1208, GB 1984, DL/T 403, IEC 56 |
Označení modelu
- J: Integrovaná funkce napěťového transformátoru (VT/PT)
- L: Integrovaná funkce proudového transformátoru (CT)
- S: Třífázové provedení
- Z: Suchá izolační konstrukce (bez oleje)
- K: Integrované vakuové spínací zařízení
- 12: Třída jmenovitého napětí Um 12 kV
- F: Funkce předplaceného měření a řízení zátěže
Konstrukce
JLSZK-12 IV využívá třífázový společný kryt vhodný pro venkovní instalaci. Integruje vakuový vypínač ZW8-12 s pružinovým akumulačním ovládacím mechanismem spolu s proudovými a napěťovými transformátory s epoxidovou izolací v uzavřené bezolejové konstrukci. Kryt je vyroben z nerezové oceli nebo pozinkovaného hliníku s protikorozní úpravou, což zajišťuje trvanlivost v venkovních podmínkách. Jednotka obsahuje bezpečnostní blokování, možnost místního ručního ovládání (pokud to konstrukce umožňuje) a prostředky pro elektrické ovládání pomocí pomocného napájení. Vinutí měřicích transformátorů jsou jasně označena podle platných norem a sekundární obvody CT nesmí být nikdy při zapnutém primárním obvodu otevřeny.
Technické parametry
Provozní podmínky
- Prostředí instalace: Venkovní instalace s krytem odolným proti povětrnostním vlivům
- Nadmořská výška: ≤2000 m nad mořem
- Okolní teplota: −35 °C až +40 °C
- Relativní vlhkost: Denní průměr ≤90 %, měsíční průměr ≤90 %
- Tlak vodní páry: Denní ≤2,2 kPa, měsíční ≤1,8 kPa
- Seizmická odolnost: ≤8 stupňů intenzity zemětřesení
- Stupeň znečištění: Stupeň III
Technické parametry
Předplacená měřicí skříň vysokého napětí JLSZK-12 IV je navržena pro venkovní distribuční systémy 6–10 kV s izolační úrovní 12 kV. Provozuje se v teplotním rozsahu okolí −35 °C až +40 °C a v nadmořské výšce až 2000 m, přičemž splňuje standardní požadavky na měřicí zařízení s litinovou izolací. Jednotka podporuje jmenovité proudy až 630 A a integruje přesné proudové a napěťové transformátory pro přesné měření energie.
Hlavní technické údaje
| Č. | Položka | Jednotka | Hodnota |
|---|---|---|---|
| 1 | Třída jmenovitého napětí (Um) | kV | 12 |
| 2 | Jmenovitý proud | A | 630 |
| 3 | Vydržitelné napětí při kmitočtu sítě | kV | 42 |
| 4 | Vydržitelné bleskové impulzní napětí (vrcholové) | kV | 75 |
| 5 | Jmenovitý proud přerušitelný při zkratu | kA | 12,5 / 16 / 20 |
| 6 | Jmenovitý proud zapínací při zkratu (vrcholový) | kA | 31,5 / 40 / 40 |
| 7 | Jmenovitý vrcholový vydržitelný proud (dynamický) | kA | 31,5 / 40 / 50 |
| 8 | Jmenovitý krátkodobý vydržitelný proud | kA | 12,5 / 16 / 20 |
| 9 | Jmenovitá doba krátkodobé vydržitelnosti | s | 4 |
| 10 | Provozní sekvence | — | O-0,3s-CO-180s-CO |
| 11 | Jmenovitý počet operací při přerušení zkratu | cyklů | 30 |
| 12 | Mechanická životnost | operací | 10000 |
| 13 | Nabíjecí / ovládací napětí | V | AC/DC 110, 220 |
| 14 | Ovládací napětí – cívka pro vypnutí | V | AC/DC 110, 220 |
| 15 | Ovládací napětí – cívka pro zapnutí | V | AC/DC 110, 220 |
| 16 | Proud nadproudového uvolnění | A | 5 |
| 17 | Přípustné stlačení pevného kontaktu | mm | 3 |
| 18 | Celková hmotnost | kg | 150 |
Jmenovité hodnoty napěťových a proudových transformátorů
| Převod PT (V) |
Převod CT (A) |
Přesnost PT | Přesnost CT | Výstup PT (VA) |
Výstup CT (VA) |
|---|---|---|---|---|---|
| 10000/100 | 5~800/5 | 0,2 | 0,2S | 2×20 | 2×10 |
Instalace a zapojení
Instalační schéma
Předplacená měřicí skříň vysokého napětí JLSZK-12 IV se instaluje venku pomocí určených montážních otvorů uvedených na výkresu obrysových rozměrů. Jednotku pevně upevněte pomocí venkovního, korozivzdorného spojovacího materiálu. Primární připojení musí být provedeno venkovními izolovanými vodiči, svorkami nebo sběrnicemi podle místních postupů, přičemž je třeba zachovat požadované elektrické vzdálenosti pro bezpečný provoz. Ovládací a komunikační kabeláž musí být vedena přes těsněné vstupy kabelů, aby byla zachována ochranná třída krytu.
Výběr a časté otázky
Průvodce výběrem
- Zvolte síťové napětí (6 kV nebo 10 kV) odpovídající síti, přičemž zařízení musí být jmenovitě hodnoceno pro Um 12 kV.
- Upřesněte jmenovitý proud (obvykle 630 A) a ověřte, že zkratové parametry odpovídají očekávanému zkratovému výkonu sítě.
- Definujte konfiguraci CT a PT včetně převodů, tříd přesnosti, zátěží a případných pomocných vinutí pro splnění požadavků na účtování energie.
- Zvolte ovládací napětí (AC/DC 110 V nebo 220 V) podle dostupnosti pomocného napájení na místě, aby byla zajištěna správná funkce vypínače.
- Potvrďte požadavky na komunikační rozhraní (např. GSM) a funkce předplaceného měření pro integraci do systému správy měření provozovatele sítě.
- Uveďte provozní parametry prostředí, jako jsou nadmořská výška, teplotní rozsah, stupeň znečištění a korozní třída, aby byla zajištěna spolehlivost venkovního provozu.
Často kladené otázky
Otázka 1: Čím se liší JLSZK-12 IV od tradičních samostatných měřicích souprav CT/PT?
JLSZK-12 IV kombinuje vakuový vypínač, napěťový transformátor (VT) a proudový transformátor (CT) v jednom venkovním krytu. Toto integrované provedení snižuje potřebu kabeláže na místě, šetří prostor a umožňuje koordinované řízení zátěže s funkcí předplaceného měření včetně možnosti dálkového odpojení/obnovení – vše v jedné kompaktní jednotce.
Otázka 2: Jak je zajištěna přesnost CT/PT pro účtování energie?
Každá jednotka podstupuje tovární zkoušky podle norem GB 1207-2006 (VT) a GB 1208-2006 (CT), které ověřují převod a přesnost při stanovené zátěži. Pro účely regulace jsou dodávány zkušební protokoly a údaje z typového štítku.
Otázka 3: Jaká ovládací napětí jsou podporována pro činnost vypínače?
Vypínač podporuje ovládací napětí AC nebo DC 110 V nebo 220 V pro cívky pro zapnutí a vypnutí. Zvolené napětí musí odpovídat pomocnému napájení na místě a musí být uvedeno při objednávce, aby byla zajištěna správná konfigurace komponent.
Otázka 4: Lze vypínač ovládat při výpadku napájení?
Ano – díky pružinovému mechanismu je možné provést místní ruční ovládání i při nedostupnosti ovládacího napájení, za předpokladu dodržení mechanických blokování a bezpečnostních postupů na místě.
Otázka 5: Jaké komunikační možnosti podporují integraci předplaceného měření?
Moduly GSM nebo jiná rozhraní lze konfigurovat podle požadavků projektu. Typ protokolu, mapování dat a logika dálkového ovládání musí být definovány již při objednávce, aby byla zajištěna bezproblémová integrace do platformy předplaceného měření provozovatele sítě a soulad s jeho bezpečnostními politikami.
Otázka 6: Jak jsou stanoveny zkratové parametry pro toto zařízení?
Parametry pro přerušení, zapnutí, vrcholovou a tepelnou vydržitelnost po dobu 4 sekund musí splňovat nebo překračovat očekávaný zkratový proud v místě instalace. Ověření vychází z údajů na typovém štítku, továrních zkušebních protokolů a norem jako DL/T 403 a IEC 56.
Otázka 7: Jakým venkovním podmínkám může JLSZK-12 IV odolávat?
Je navržena pro venkovní použití až do nadmořské výšky 2000 m a teplotního rozsahu od −35 °C do +40 °C. Využívá bezolejovou izolaci, ochranu epoxidovou pryskyřicí a protikorozní úpravu vhodnou pro stupeň znečištění III a seizmickou intenzitu až 8 stupňů.
Frequently Asked Questions
Q1: Je venkovní instalace měřicí skříně JLSZK-12 IV povolena?
Ano, skříň je určena pro venkovní prostředí s krytem odolným proti povětrnostním vlivům. Provozní teplota je −35 °C až +40 °C a stupeň znečištění III. Pro specifické klimatické podmínky kontaktujte výrobce.
Q2: Jaký je maximální jmenovitý proud pro skříň JLSZK-12 IV?
Jmenovitý proud integrovaného vakuového vypínače a transformátorů je 630 A při třídě jmenovitého napětí 12 kV. Vydržitelné napětí při kmitočtu sítě činí 42 kV. Technické detaily konzultujte s naším inženýrským týmem.
Q3: Jakou třídu přesnosti poskytují integrované transformátory pro fakturaci?
Přesné proudové a napěťové transformátory zajišťují spolehlivé měření energie pro distribuční systémy 6–10 kV. Přesná třída přesnosti podléhá individuální specifikaci projektu. Pro detailní kalibrační listy kontaktujte obchodní oddělení.
Q4: Může měřicí skříň 10 kV pracovat ve vysokých nadmořských výškách?
Zařízení je navrženo pro nadmořskou výšku do 2000 metrů a seizmickou odolnost až 8 stupňů. Při překročení těchto limitů je nutné upravit technické parametry. Požadavky na úpravy konzultujte s výrobcem.
Q5: Jak lze přizpůsobit integrovaný vakuový vypínač?
Skříň JLSZK-12 IV standardně integruje vakuový vypínač pro distribuční sítě. Specifické požadavky na ovládání nebo komunikaci podléhají individuální výrobě. Možnosti customizace prokonzultujte s našimi techniky.
Q6: Jaké tovární testy se provádějí před expedicí?
Každá jednotka prochází standardními výstupními kontrolami shody s technickými parametry. Specifické typové zkoušky a certifikace podléhají potvrzení dle požadavků projektu.
Q7: Proč zvolit skříň JLSZK-12 IV pro sítě 10 kV?
Zařízení je určeno pro venkovní distribuční systémy 6–10 kV s izolační úrovní 12 kV. Slouží k přesnému měření energie a spínání s litinovou izolací. Pro informace o dostupnosti v regionu kontaktujte místního zástupce.
