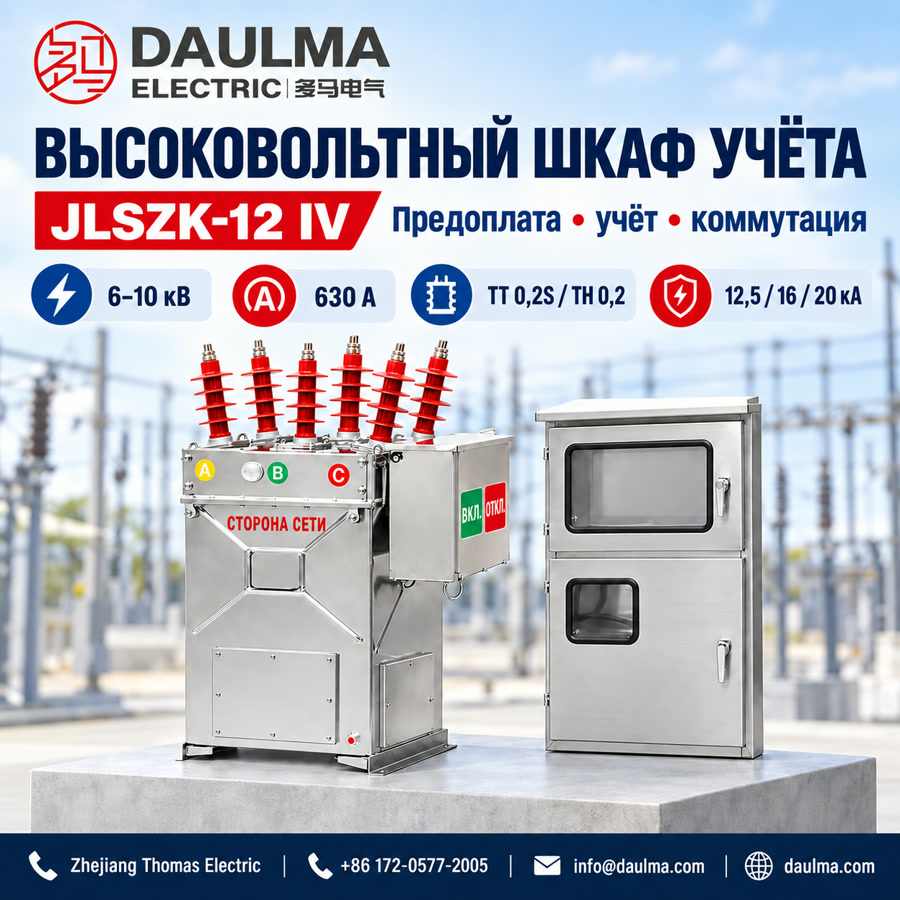

Обзор
Комбинированный измерительный шкаф высокого напряжения JLSZK-12 IV предназначен для сетей 6–10 кВ с классом напряжения оборудования Um 12 кВ. Устройство выполнено по маслобезопасной технологии с литой эпоксидной изоляцией и объединяет в одном наружном корпусе вакуумный выключатель ZW8-12 со встроенными трансформаторами тока и напряжения.
Предназначен для коммерческого (расчетного) учета электроэнергии с классом точности трансформаторов тока 0,2S и трансформаторов напряжения 0,2. Применяется в воздушных распределительных сетях сельских районов, на границах подстанций, промышленных отходящих линиях и при подключении распределенной генерации. Оборудование соответствует ключевым стандартам: GB 1207-2006, GB 1208-2006, GB 1984-2003 и IEC 56.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Напряжение сети | 6 кВ или 10 кВ (Um 12 кВ) |
| Номинальная частота | 50 Гц |
| Номинальный ток | 630 А |
| Коэффициент трансформации ТТ | 5–800/5 А (многократный, стандарт — 5 А) |
| Коэффициент трансформации ТН | 10000/100 В (стандартный) |
| Класс точности измерений | ТТ: 0,2S; ТН: 0,2 |
| Номинальная нагрузка | ТН: 2×20 В·А; ТТ: 2×10 В·А |
| Номинальный ток отключения короткого замыкания | 12,5 / 16 / 20 кА |
| Номинальный ударный ток электродинамической стойкости | 31,5 / 40 / 50 кА |
| Номинальный ток термической стойкости | 12,5 / 16 / 20 кА, 4 с |
| Напряжение цепи управления | Переменный/постоянный ток 110 В или 220 В |
| Стандарты | GB 1207, GB 1208, GB 1984, DL/T 403, IEC 56 |

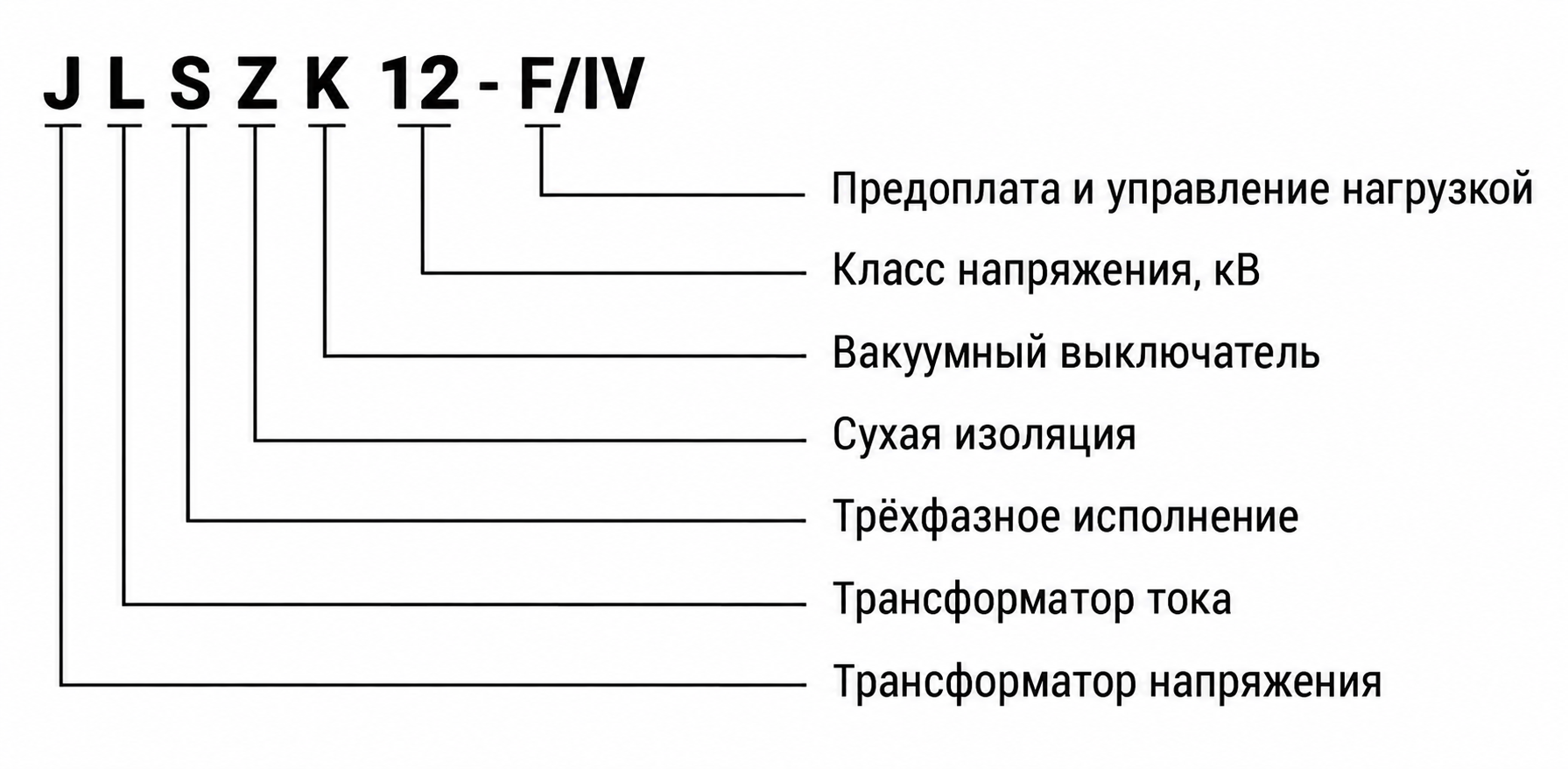

Расшифровка обозначения модели
- J: интегрированная функция трансформатора напряжения (ТН)
- L: интегрированная функция трансформатора тока (ТТ)
- S: трехфазное исполнение
- Z: сухая изоляционная конструкция (без масла)
- K: интегрированное вакуумное коммутационное устройство
- 12: класс номинального напряжения Um 12 кВ
- F: функция предоплаты и управления нагрузкой

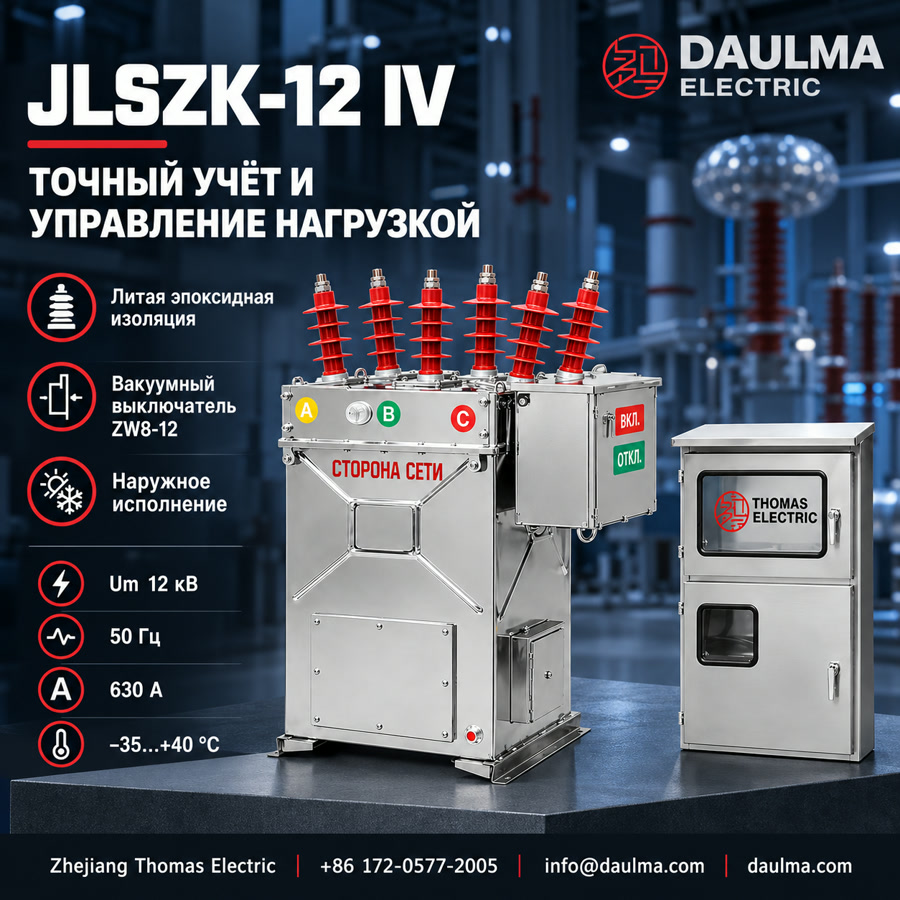

Конструкция

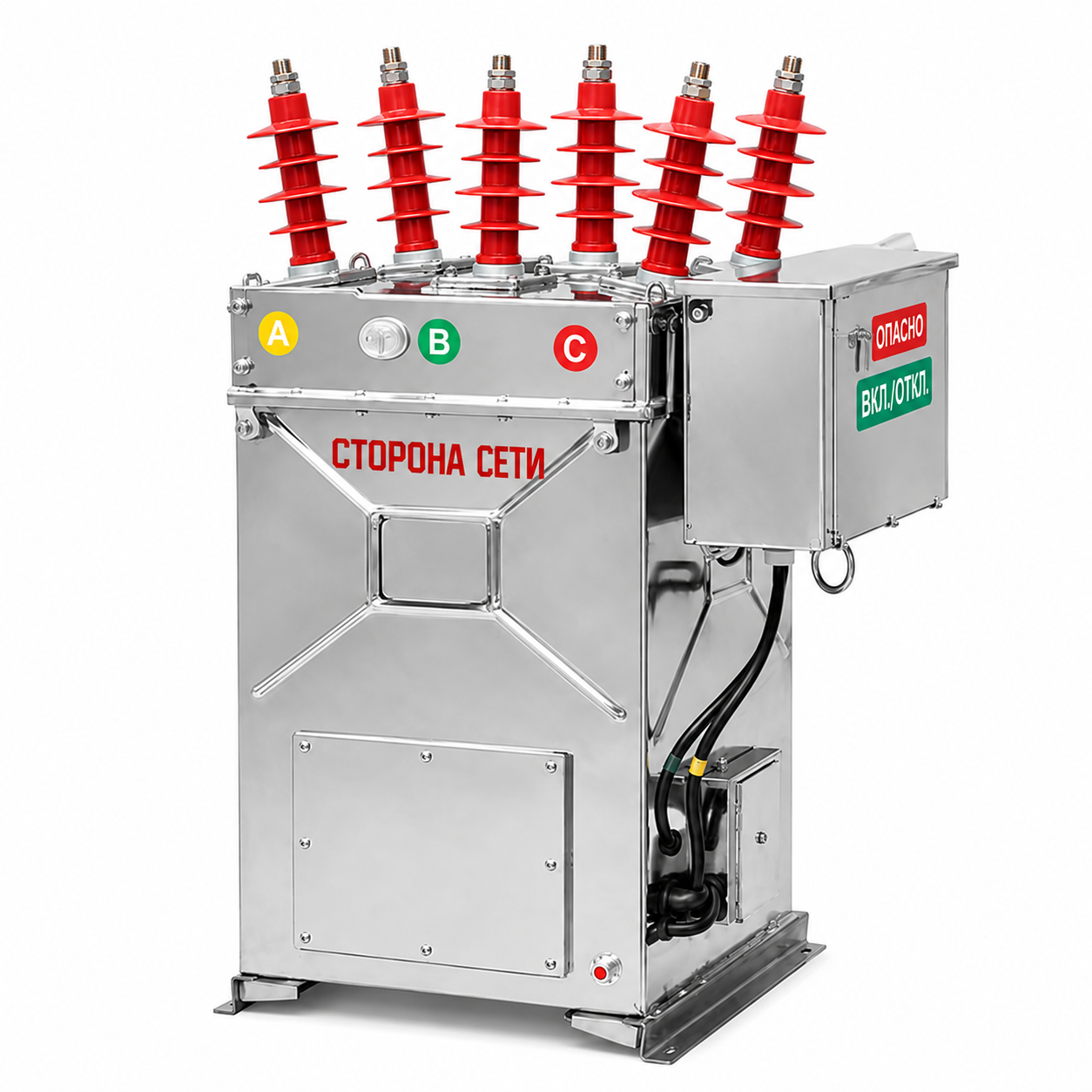

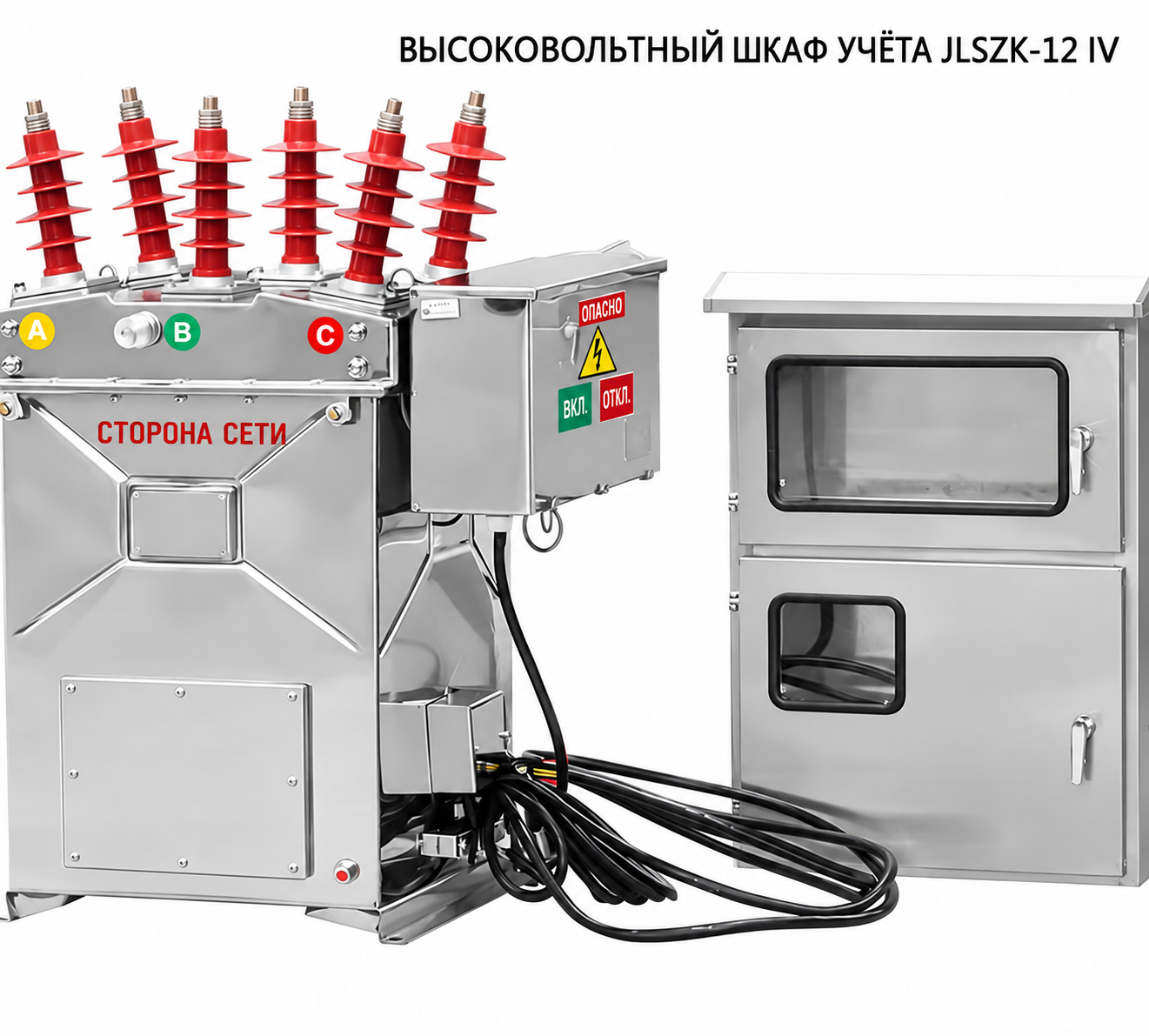

JLSZK-12 IV выполнен в трехфазном общем корпусе, предназначенном для наружной установки. Внутри герметичного маслобезопасного корпуса размещены вакуумный выключатель ZW8-12 с пружинным приводом накопления энергии, а также трансформаторы тока и напряжения с эпоксидной изоляцией. Корпус изготовлен из нержавеющей стали или оцинкованного алюминия с антикоррозионной обработкой, что обеспечивает долговечность в условиях наружной эксплуатации. Устройство оснащено блокировками безопасности, возможностью местного ручного управления (в зависимости от конструктивного исполнения) и выводами для дистанционного электрического управления через вспомогательный источник питания. Выводы обмоток измерительных трансформаторов маркированы в соответствии со стандартными обозначениями. Запрещается размыкать вторичные цепи ТТ при наличии напряжения на первичной стороне.
Технические параметры
Условия эксплуатации
- Место установки: наружная установка с погодозащищенным корпусом
- Высота над уровнем моря: ≤2000 м
- Температура окружающей среды: −35°C до +40°C
- Относительная влажность: суточная средняя ≤90%, месячная средняя ≤90%
- Давление водяного пара: суточное ≤2,2 кПа, месячное ≤1,8 кПа
- Сейсмоустойчивость: ≤8 баллов по шкале землетрясений
- Степень загрязнения: III
Технические параметры
Комбинированный измерительный шкаф высокого напряжения JLSZK-12 IV предназначен для наружных распределительных сетей 6–10 кВ с уровнем изоляции 12 кВ. Диапазон рабочих температур составляет от −35°C до +40°C, допустимая высота установки — до 2000 м. Оборудование соответствует стандартным требованиям к измерительным устройствам с литой эпоксидной изоляцией. Номинальный ток — до 630 А. В состав входят прецизионные трансформаторы тока и напряжения для точного измерения электроэнергии.
Основные технические данные
| № | Параметр | Ед. изм. | Значение |
|---|---|---|---|
| 1 | Класс номинального напряжения (Um) | кВ | 12 |
| 2 | Номинальный ток | А | 630 |
| 3 | Напряжение промышленной частоты для испытания изоляции | кВ | 42 |
| 4 | Напряжение импульсной прочности (амплитудное значение) | кВ | 75 |
| 5 | Номинальный ток отключения короткого замыкания | кА | 12,5 / 16 / 20 |
| 6 | Номинальный ток включения короткого замыкания (амплитудный) | кА | 31,5 / 40 / 40 |
| 7 | Номинальный ударный ток электродинамической стойкости | кА | 31,5 / 40 / 50 |
| 8 | Номинальный ток термической стойкости | кА | 12,5 / 16 / 20 |
| 9 | Продолжительность термической стойкости | с | 4 |
| 10 | Последовательность операций | — | O-0,3с-CO-180с-CO |
| 11 | Номинальное число операций отключения КЗ | циклов | 30 |
| 12 | Механический ресурс | операций | 10000 |
| 13 | Напряжение зарядки / управления | В | Переменный/постоянный ток 110, 220 |
| 14 | Напряжение катушки отключения | В | Переменный/постоянный ток 110, 220 |
| 15 | Напряжение катушки включения | В | Переменный/постоянный ток 110, 220 |
| 16 | Ток срабатывания максимальной токовой защиты | А | 5 |
| 17 | Допустимое сжатие неподвижного контакта | мм | 3 |
| 18 | Полная масса | кг | 150 |
Номинальные параметры трансформаторов напряжения и тока
| Коэффициент ТН (В) |
Коэффициент ТТ (А) |
Класс точности ТН | Класс точности ТТ | Нагрузка ТН (В·А) |
Нагрузка ТТ (В·А) |
|---|---|---|---|---|---|
| 10000/100 | 5~800/5 | 0,2 | 0,2S | 2×20 | 2×10 |
Установка и подключение

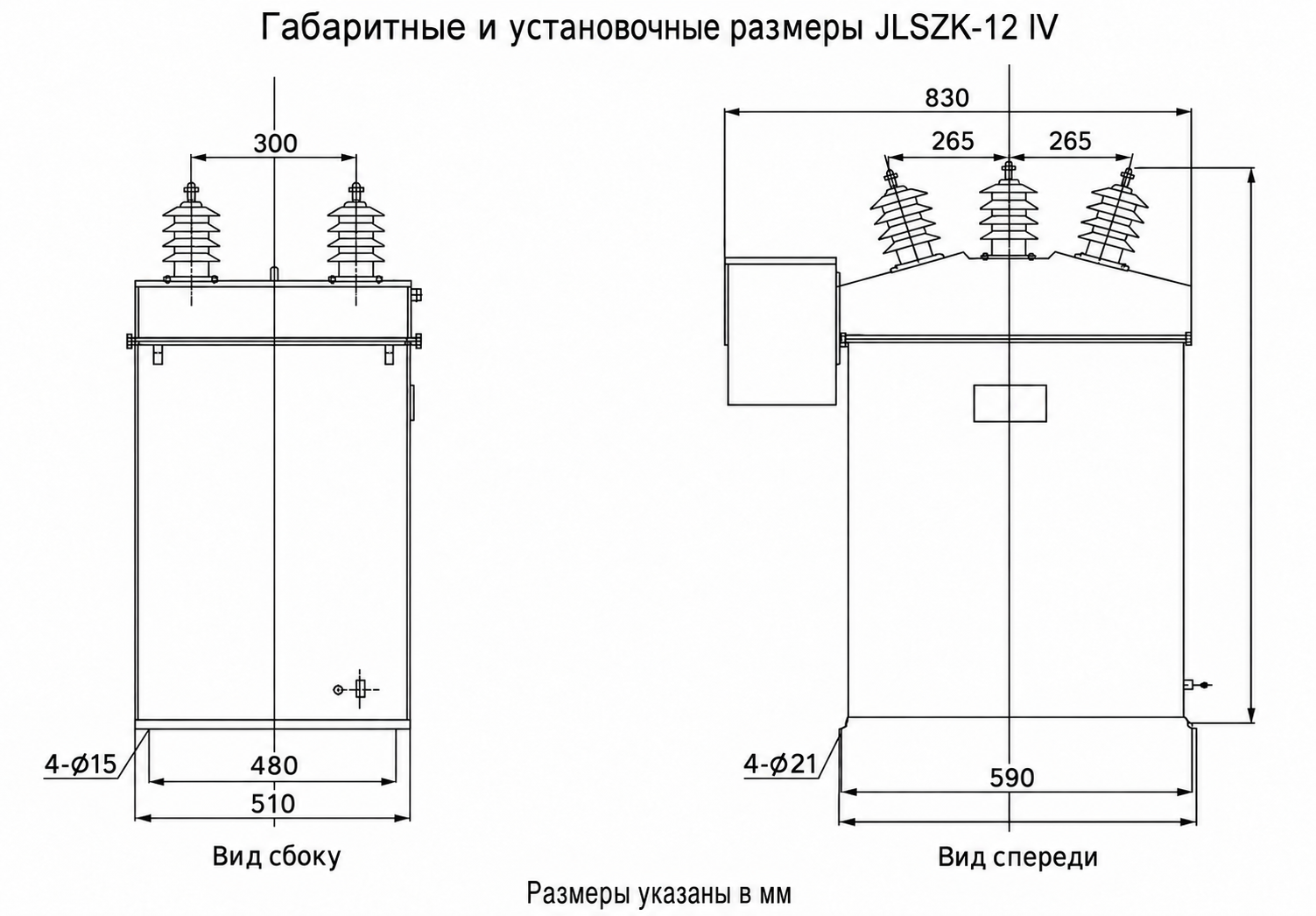

Схема установки
Комбинированный измерительный шкаф высокого напряжения JLSZK-12 IV устанавливается на открытом воздухе с использованием монтажных отверстий, указанных на чертеже габаритных размеров. Устройство должно быть надежно закреплено с помощью крепежных элементов, предназначенных для наружной установки и устойчивых к коррозии. Первичные соединения должны выполняться с использованием проводников, клемм или шин с наружной изоляцией в соответствии с практикой эксплуатации объекта при соблюдении необходимых электрических зазоров для безопасной работы. Провода цепей управления и связи должны прокладываться через герметизированные кабельные вводы для сохранения степени защиты корпуса.
Подбор и частые вопросы
Руководство по выбору
- Выберите напряжение сети (6 кВ или 10 кВ), соответствующее вашей системе; оборудование рассчитано на класс напряжения Um 12 кВ.
- Укажите номинальный ток (обычно 630 А) и убедитесь, что параметры короткого замыкания соответствуют ожидаемому уровню аварийного тока в сети.
- Определите конфигурацию ТТ и ТН, включая коэффициенты трансформации, классы точности, номинальные нагрузки и наличие дополнительных обмоток для соблюдения требований к коммерческому учету.
- Выберите напряжение цепи управления (переменный/постоянный ток 110 В или 220 В) в зависимости от наличия вспомогательного источника питания на объекте для обеспечения корректной работы выключателя.
- Уточните требования к интерфейсу связи (например, GSM) и функционалу предоплаты для интеграции с системой управления учетом энергосбытовой организации.
- Предоставьте данные об условиях эксплуатации: высота над уровнем моря, диапазон температур, степень загрязнения и класс коррозионной активности окружающей среды для обеспечения надежной наружной эксплуатации.
Часто задаваемые вопросы
В1: Чем JLSZK-12 IV отличается от традиционных раздельных схем с ТТ и ТН?
JLSZK-12 IV объединяет в одном наружном корпусе вакуумный выключатель, трансформатор напряжения (ТН) и трансформатор тока (ТТ). Такая интегрированная конструкция сокращает объем монтажных работ на месте, экономит пространство и обеспечивает согласованное управление нагрузкой с функцией предоплаты, включая возможность дистанционного отключения и включения — всё в одном компактном устройстве.
В2: Как обеспечивается точность ТТ/ТН для коммерческого учета?
Каждое устройство проходит заводские испытания в соответствии со стандартами GB 1207-2006 (ТН) и GB 1208-2006 (ТТ), подтверждающие коэффициент трансформации и класс точности при заданной нагрузке. Вместе с оборудованием поставляются протоколы испытаний и паспортные данные для подтверждения соответствия требованиям регулирующих органов к коммерческому учету.
В3: Какие напряжения управления поддерживаются для работы выключателя?
Выключатель поддерживает напряжение цепи управления переменного или постоянного тока 110 В или 220 В для катушек включения и отключения. Выбранное напряжение должно соответствовать вспомогательному источнику питания на объекте и указываться при оформлении заказа для правильной комплектации устройства.
В4: Можно ли управлять выключателем при отсутствии питания?
Да — благодаря пружинному приводу с накоплением энергии возможно местное ручное управление при отсутствии напряжения цепи управления, при условии соблюдения механических блокировок и правил техники безопасности на объекте.
В5: Какие варианты связи поддерживают интеграцию с системой предоплаты?
В зависимости от требований проекта могут быть установлены GSM-модули или другие интерфейсы. Тип протокола, структура передаваемых данных и логика дистанционного управления должны быть определены при оформлении заказа для обеспечения бесшовной интеграции с платформой предоплаты энергосбытовой организации и соблюдения требований к кибербезопасности.
В6: Как определяются параметры короткого замыкания для данного оборудования?
Параметры отключающей способности, включающей способности, ударного тока электродинамической стойкости и термической стойкости в течение 4 секунд должны соответствовать или превышать ожидаемый ток короткого замыкания в точке установки. Подтверждение осуществляется на основании паспортных данных, заводских протоколов испытаний и стандартов, таких как DL/T 403 и IEC 56.
В7: Каким условиям окружающей среды может противостоять JLSZK-12 IV при наружной установке?
Оборудование предназначено для наружной установки на высоте до 2000 м над уровнем моря и при температуре от −35°C до +40°C. Маслобезопасная изоляция, защита эпоксидной смолой и антикоррозионная обработка обеспечивают надежную работу в условиях загрязнения III степени и сейсмической активности до 8 баллов.
Часто задаваемые вопросы
Q1: Подходит ли измерительный шкаф JLSZK-12 IV для эксплуатации на высоте более 1000 метров?
Да, оборудование рассчитано на высоту до 2000 м над уровнем моря. Корпус имеет погодозащитное исполнение. Для высот более 2000 м требуется заводская корректировка изоляции.
Q2: Какой номинальный ток у комбинированного шкафа JLSZK-12 IV с вакуумным выключателем?
Номинальный рабочий ток составляет 630 А. Шкаф оснащен прецизионными трансформаторами тока и напряжения в литой эпоксидной изоляции. Точные параметры термической стойкости уточняйте при заказе.
Q3: Какие классы точности имеют встроенные трансформаторы для коммерческого учета электроэнергии?
В шкафу установлены прецизионные трансформаторы для точного измерения. Конкретные классы точности для коммерческого учета подбираются под проект. Запросите опросный лист для уточнения конфигурации.
Q4: Проводятся ли заводские высоковольтные испытания изоляции перед отгрузкой оборудования?
Да, изоляция испытывается напряжением промышленной частоты согласно стандарту. Уровень испытательного напряжения для класса 12 кВ подтверждается протоколом. Копии сертификатов предоставляются по запросу.
Q5: Возможно ли изготовление шкафа с нестандартными коэффициентами трансформации тока?
Изменение коэффициентов трансформации возможно при индивидуальном проектировании. Технические требования согласовываются на этапе подготовки контракта. Свяжитесь с отделом продаж для расчета сроков.
Q6: Для каких распределительных сетей предназначен шкаф JLSZK-12 IV?
Оборудование применяется в наружных распределительных сетях 6–10 кВ. Номинальный класс изоляции составляет 12 кВ. Степень загрязнения окружающей среды допускается до III.
Q7: В каких климатических условиях допускается эксплуатация данного измерительного комплекса?
Диапазон рабочих температур составляет от −35°C до +40°C. Относительная влажность не должна превышать 90%. Для специфических климатических зон требуется дополнительное исполнение.
