نظرة عامة
يُعدّ محول JLSZV-6/10W محولاً مدمجاً خارجياً من راتنج الإيبوكسي المصبوب، مصمماً لأنظمة التوزيع ثلاثية الأطوار ذات الجهد المتوسط 6 كيلوفولت و10 كيلوفولت. ويجمع هذا المحول بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في وحدة واحدة معزولة بالراتنج ومغلفة بعُلبة حديدية متينة، مما يضمن أداءً موثوقاً في الظروف الخارجية القياسية.
يوفر هذا المحول المدمج قياساً عالي الدقة متوافقاً مع المواصفة GB17201-2006، ويدعم نطاقات تيار أولية من 5 أمبير إلى 200 أمبير. وهو مثالي للتركيبات المثبتة على الأعمدة، والمحطات الفرعية المدمجة، والمنشآت الصناعية التي تتطلب قياس طاقة دقيقاً لأغراض الفوترة والحماية في شبكات 6 كيلوفولت أو 10 كيلوفولت.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 6kV / 10kV |
| خيارات فئة الجهد | 3.6/25/40kV, 7.2/32/60kV, 12/42/75kV |
| نطاق التيار الأولي | 5A – 200A |
| التيار الثانوي | 5A |
| جهد الثانوي | 100V / √3 |
| فئة الدقة (للقياس) | 0.2 / 0.5 |
| فئة الدقة (للحماية) | 3P / 6P |
| مادة العزل | راتنج إيبوكسي مصبوب |
| مادة الغلاف | حديد |
| نوع التركيب | خارجي، مثبت على عمود أو في محطة فرعية |
| معيار المطابقة | GB17201-2006 |
| تكوين الطور | ثلاثي الأطوار |
ترميز الموديل
- J: محول أدوات مدمج (CT + PT)
- L: نوع خارجي
- S: ثلاثي الأطوار
- Z: معزول بالراتنج المصبوب
- V: يحتوي على محول جهد
- 6/10: مصنّف لأنظمة 6 كيلوفولت و10 كيلوفولت
- W: مزود بغلاف حديدي
البناء

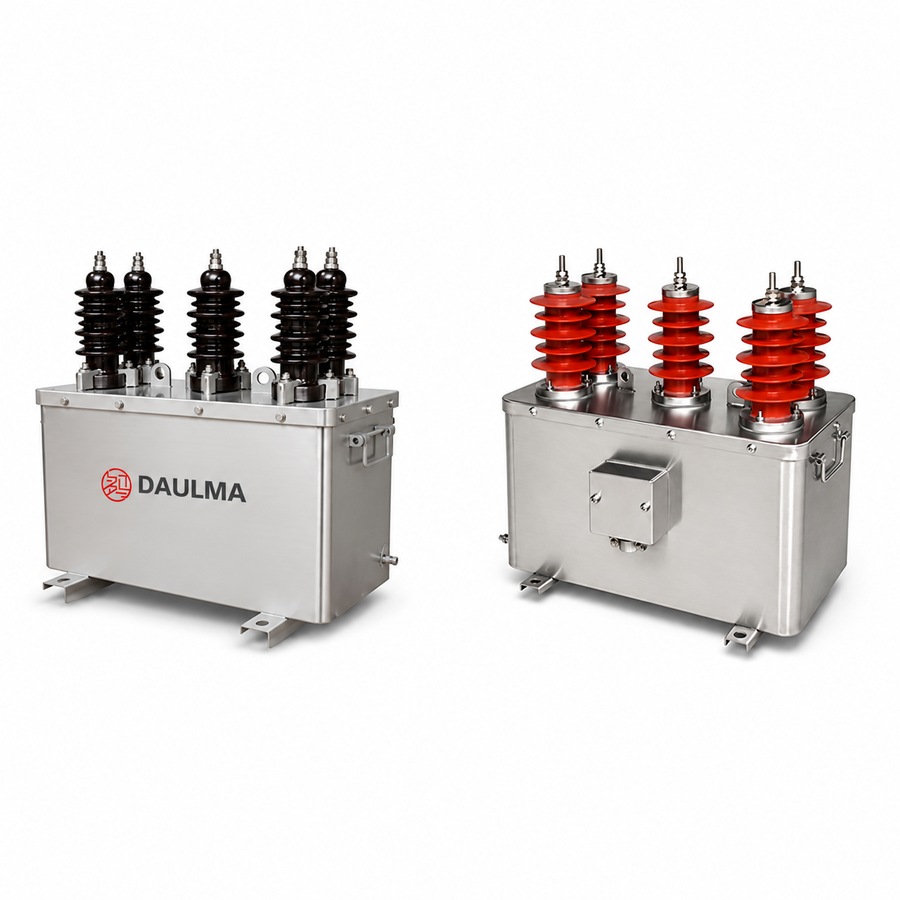

يتميز محول JLSZV-6/10W ببنية موحدة من راتنج الإيبوكسي المصبوب تغلف نوى ولفات كلٍ من محول التيار ومحول الجهد، مما يوفر مقاومة عازلة ممتازة ومقاومة للعوامل البيئية. ويتم وضع المجموعة بأكملها داخل غلاف حديدي مؤرض، يوفر حماية ميكانيكية ضد الصدمات، والعوامل الجوية، والتلاعب في الظروف الخارجية القياسية. صُمّمت الأطراف الأولية للتوصيل المباشر بخطوط الهواء ذات 6 كيلوفولت أو 10 كيلوفولت، بينما يوفّر صندوق الأطراف الثانوية—المدمج في الغلاف—توصيلات آمنة ومعزولة لدوائر القياس والحماية. ويُلغي هذا التصميم الحاجة إلى وحدتين منفصلتين (CT وPT)، مما يقلل من مساحة التركيب وتعقيد الأسلاك. وتتوافق جميع المواد مع متطلبات المواصفة GB17201-2006 فيما يخص دقة القياس الخارجي والمتانة.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: خارجي مثبت على عمود، محطة فرعية، أو نقاط توزيع
- درجة حرارة المحيط: -15°م إلى +55°م
- أقصى ارتفاع: ≤ 4500م (بدون حاجة لتقليل التصنيف)
- الغلاف: غلاف حديدي مع طبقة واقية
- العزل: عزل داخلي من راتنج الإيبوكسي المصبوب
- الأرضي: وصّل طرف التأريض وفقاً للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: يتطلب الغلاف الحديدي فحصاً دورياً لسلامة الطبقة الواقية
المعايير الفنية
يُعدّ محول JLSZV-6/10W محولاً مدمجاً خارجياً ثلاثي الأطوار مصمماً لأنظمة 6 كيلوفولت و10 كيلوفولت. ويتميز بعزل داخلي من راتنج الإيبوكسي المصبوب، ويعمل ضمن نطاق درجات حرارة محيطة من -15°م إلى +55°م، وهو مناسب للتركيبات حتى ارتفاع 4500 متر دون الحاجة لتقليل التصنيف. ويتوافق الجهاز مع المواصفة GB17201-2006 ويدعم نسب تيار أولية من 5 أمبير إلى 200 أمبير.
بيانات محول الجهد
| نسبة الجهد المصنّفة |
فئة الدقة |
القدرة المصنّفة (VA) |
القدرة القصوى (VA) |
مستوى العزل المصنّف (kV) |
|---|---|---|---|---|
| 3000/100 | 0.2 | 15 | 300 | 3.6/25/40 |
| 6000/100 | 0.5 | 30 | 7.2/32/60 | |
| 10000/100 | 0.5 | 30 | 12/42/75 |
بيانات محول التيار
| نسبة التيار المصنّفة (A) |
فئة الدقة |
القدرة المصنّفة (VA) |
تيار الحرارة قصير المدى |
التيار الديناميكي |
مستوى العزل المصنّف (kV) |
|---|---|---|---|---|---|
| 5 – 200/5 | 0.2S | 7.5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 200/5 | 0.2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
التركيب والتوصيلات

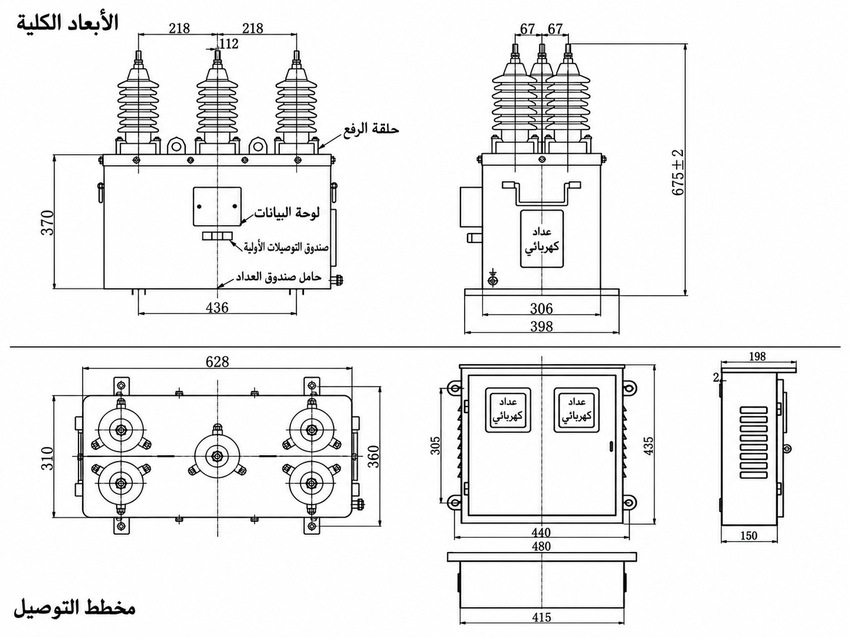

مخطط التركيب
يُصمم محول JLSZV-6/10W المدمج الخارجي من راتنج الإيبوكسي المصبوب للتركيب على عمود أو منصة. تأكد من أن هيكل التركيب قادر على تحمل وزن وأبعاد الوحدة. قم بمحاذاة القاعدة مع تخطيط التركيب الموضح في الرؤية العلوية (الطول 628 مم؛ العرض 310/360 مم) وثبّتها باستخدام معدات التثبيت المناسبة. واحرص على الالتزام بالمسافات الآمنة وفقاً للأكواد الكهربائية المحلية.
مخطط التوصيل
يجب أن تتبع توصيلات الأسلاك مخطط المشروع المعتمد. توفر أطراف ثانوية محول الجهد إدخال جهد لأجهزة القياس والمراقبة، بينما توفر أطراف ثانوية محول التيار إدخال تيار لعدادات الطاقة الفعالة والتفاعلية. تحقق من تسلسل الأطراف AP1/AP2 وCP1/CP2 قبل التشغيل. ويحتوي صندوق العداد على خمسة أطراف للتوصيلات الخارجية، كما يضم حجرة مدمجة لعداد الواط-ساعة (عرض 440 مم، ارتفاع 435 مم) معدات القياس.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل JLSZV-6/10W لأنظمة 6 كيلوفولت (فئة عزل 7.2 كيلوفولت) أو 10 كيلوفولت (فئة عزل 12 كيلوفولت).
- اختر تيار المحول الأولي بين 5 أمبير و200 أمبير وفقاً لمتطلبات الحمل الفعلية.
- حدّد التيار الثانوي للمحول كـ 5 أمبير لضمان التوافق القياسي مع أجهزة القياس.
- اختر فئة دقة محول التيار: 0.2S للقياس التجاري عالي الدقة أو 0.2 للتطبيقات العامة.
- اختر نسبة جهد محول الجهد (3000/100، 6000/100، أو 10000/100) وفقاً لجهد الشبكة ومتطلبات مدخلات العداد.
- تأكد من فئة دقة محول الجهد: 0.2 للقياس الدقيق أو 0.5 للحماية والمراقبة القياسية.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لفواتير الطاقة؟
اختر فئة الدقة 0.2S أو 0.2 لقياس الفوترة. يضمن المحول دقة عالية لنسب الجهد 3000/100 و6000/100. يرجى تأكيد متطلبات الحمل مع المصنع.
Q2: هل يمكن تركيب المحول في المرتفعات العالية؟
نعم، يدعم الجهاز التركيب حتى ارتفاع 4500 متر دون تقليل التصنيف. يعمل بكفاءة في درجات حرارة تتراوح بين -15 و+55 درجة مئوية.
Q3: هل هذا الجهاز محول جهد وتيار مدمج؟
نعم، يُصنف كمحول مدمج ثلاثي الأطوار للخارجية. يجمع بين قياس الجهد والتيار لأنظمة 6 و10 كيلوفولت في غلاف حديدي واحد.
Q4: ما هي نسب التيار الأولية المتاحة؟
يدعم محول التيار نسباً أولية تتراوح من 5 أمبير إلى 200 أمبير. يمكن تخصيص النسب حسب متطلبات المشروع. تواصل معنا لتأكيد التفاصيل.
Q5: ما المعايير الفنية التي يتوافق معها المحول؟
يتوافق المحول المدمج مع المواصفة القياسية GB17201-2006. يضمن هذا التوافق موثوقية الأداء في محطات التوزيع والتركيبات الخارجية.
Q6: كيف يتم عزل المحول وحمايته خارجياً؟
يعتمد على عزل داخلي من راتنج الإيبوكسي المصبوب وغلاف حديدي بطبقة واقية. يتطلب الغلاف فحصاً دورياً لضمان سلامة الطبقة الواقية.
