Přehled

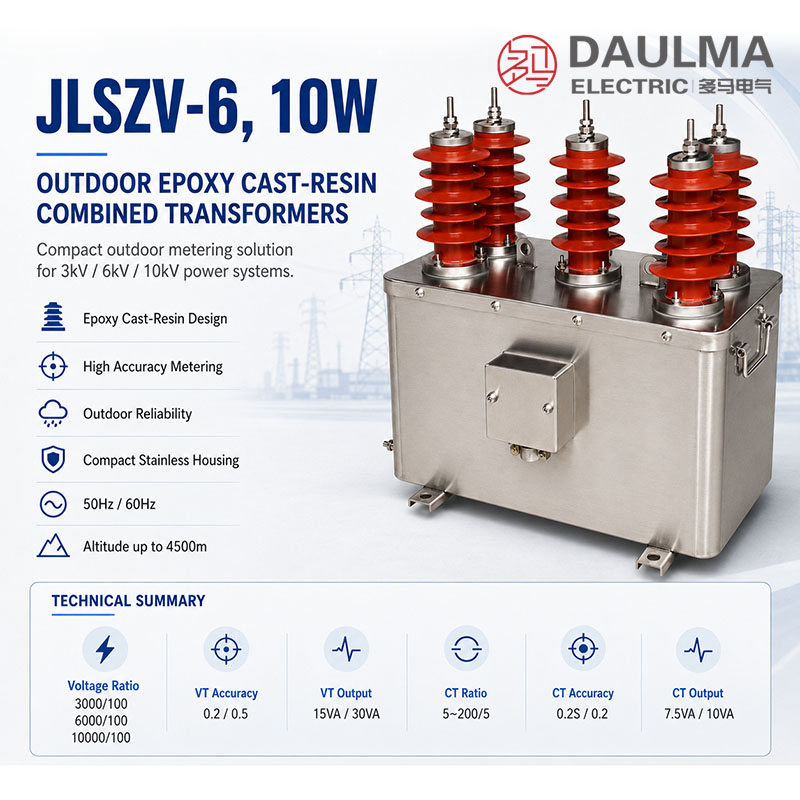

JLSZV-6/10W je venkovní kombinovaný transformátor s litou epoxidovou izolací určený pro třífázové distribuční sítě středního napětí 6 kV a 10 kV. Integruje funkce proudového (CT) i napěťového (PT) transformátoru do jednoho izolačního bloku z lité epoxidové pryskyřice umístěného v robustním železném krytu, což zajišťuje spolehlivý provoz v běžných venkovních podmínkách.
Tento kombinovaný CT/PT transformátor poskytuje vysoce přesné měření v souladu se standardem GB17201-2006 a podporuje primární proudy od 5 A do 200 A. Je ideální pro montáž na sloup, v kompaktních trafostanicích a průmyslových provozech, kde je vyžadováno přesné měření energie pro fakturační a ochranné účely v sítích 6 kV nebo 10 kV.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Síťové napětí | 6 kV / 10 kV |
| Třídy izolačního napětí | 3,6/25/40 kV, 7,2/32/60 kV, 12/42/75 kV |
| Rozsah primárního proudu | 5 A – 200 A |
| Sekundární proud | 5 A |
| Sekundární napětí | 100 V / √3 |
| Třída přesnosti (měření) | 0,2 / 0,5 |
| Třída přesnosti (ochrana) | 3P / 6P |
| Izolační materiál | Lité epoxidové pryskyřice |
| Materiál krytu | Železo |
| Způsob instalace | Venkovní, montáž na sloup nebo do trafostanice |
| Norma shody | GB17201-2006 |
| Fázové uspořádání | Třífázové |
Označení modelu
- J: Kombinovaný měřicí transformátor (CT + PT)
- L: Venkovní provedení
- S: Třífázový
- Z: Izolace z lité epoxidové pryskyřice
- V: Obsahuje napěťový transformátor
- 6/10: Jmenovité pro sítě 6 kV a 10 kV
- W: S železným krytem
Konstrukce
JLSZV-6/10W má monolitickou konstrukci z lité epoxidové pryskyřice, která zcela obaluje jádra a vinutí proudového i napěťového transformátoru, čímž zajišťuje vynikající dielektrickou pevnost a odolnost proti vlivům prostředí. Celá sestava je uložena v uzemněném železném krytu, který poskytuje mechanickou ochranu proti nárazům, povětrnostním vlivům a neoprávněnému zásahu v běžných venkovních podmínkách. Primární svorky jsou navrženy pro přímé připojení k venkovním vedením 6 kV nebo 10 kV, zatímco sekundární svorkovnice – integrovaná do krytu – umožňuje bezpečné a izolované připojení měřicích a ochranných obvodů. Tento design eliminuje potřebu samostatných CT a PT jednotek, čímž snižuje prostorové nároky a složitost zapojení. Všechny materiály splňují požadavky normy GB17201-2006 na přesnost měření a trvanlivost venkovních zařízení.
Technické parametry
Provozní podmínky
- Poloha instalace: Venkovní montáž na sloup, do trafostanice nebo distribučního bodu
- Okolní teplota: -15 °C až +55 °C
- Maximální nadmořská výška: ≤ 4500 m (bez nutnosti deratingu)
- Kryt: Železný kryt s ochranným povlakem
- Izolace: Vnitřní izolace z lité epoxidové pryskyřice
- Uzemnění: Připojte svorku uzemnění podle místních elektrotechnických předpisů a norem pro měření
- Údržba: Železný kryt vyžaduje pravidelnou kontrolu integrity povrchové úpravy
Technické parametry
JLSZV-6/10W je třífázový venkovní kombinovaný měřicí transformátor určený pro sítě 6 kV a 10 kV. Má vnitřní izolaci z lité epoxidové pryskyřice, pracuje v rozsahu okolní teploty -15 °C až +55 °C a je vhodný pro instalace až do nadmořské výšky 4500 m bez deratingu. Jednotka splňuje normu GB17201-2006 a podporuje převody primárního proudu od 5 A do 200 A.
Data napěťového transformátoru
| Jmenovitý převod napětí |
Třída přesnosti |
Jmenovitý výkon (VA) |
Mezní výkon (VA) |
Jmenovitá izolační hladina (kV) |
|---|---|---|---|---|
| 3000/100 | 0,2 | 15 | 300 | 3,6/25/40 |
| 6000/100 | 0,5 | 30 | 7,2/32/60 | |
| 10000/100 | 0,5 | 30 | 12/42/75 |
Data proudového transformátoru
| Jmenovitý převod proudu (A) |
Třída přesnosti |
Jmenovitý výkon (VA) |
Krátkodobý tepelný proud |
Dynamický proud |
Jmenovitá izolační hladina (kV) |
|---|---|---|---|---|---|
| 5 – 200/5 | 0,2S | 7,5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 200/5 | 0,2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
Instalace a zapojení
Instalační schéma
Venkovní kombinovaný transformátor JLSZV-6/10W s litou epoxidovou izolací je určen pro montáž na sloup nebo plošinu. Zajistěte, aby nosná konstrukce unesla hmotnost a rozměry jednotky. Zarovnejte základnu podle instalačního náčrtu pohledu shora (délka 628 mm; šířka 310/360 mm) a upevněte vhodným spojovacím materiálem. Dodržujte bezpečné vzdálenosti podle místních elektrotechnických předpisů.
Schéma zapojení
Zapojení musí odpovídat schválenému projektovému schématu. Sekundární svorky PT poskytují napěťový vstup pro měřiče a monitorovací zařízení, zatímco sekundární svorky CT dodávají proudový vstup pro měřiče činné a jalové energie. Před uvedením do provozu ověřte správné pořadí svorek AP1/AP2 a CP1/CP2. Měřicí rozvaděč obsahuje pět svorek pro externí připojení a integrovaný prostor pro elektroměr (šířka 440 mm, výška 435 mm) obsahuje měřicí zařízení.
Výběr a časté otázky
Průvodce výběrem
- Vyberte model JLSZV-6/10W pro sítě 6 kV (izolační třída 7,2 kV) nebo 10 kV (izolační třída 12 kV).
- Zvolte primární proud CT v rozsahu 5 A až 200 A dle skutečných zatížení.
- Specifikujte sekundární proud CT jako 5 A pro standardní kompatibilitu s měřicími přístroji.
- Vyberte třídu přesnosti CT: 0,2S pro vysoce přesné fakturační měření nebo 0,2 pro běžné aplikace.
- Zvolte převod napěťového transformátoru (3000/100, 6000/100 nebo 10000/100) podle síťového napětí a požadavků měřicího přístroje.
- Potvrďte třídu přesnosti PT: 0,2 pro přesné měření nebo 0,5 pro běžnou ochranu a monitorování.
Často kladené otázky
Otázka 1: K čemu se používá kombinovaný transformátor JLSZV-6/10W?
JLSZV-6/10W je venkovní kombinovaný měřicí transformátor s litou epoxidovou izolací určený pro přesné měření spotřeby energie a ochranu v distribučních sítích středního napětí 6 kV a 10 kV. Integruje proudový a napěťový transformátor do jednoho krytu z oceli vhodného pro montáž na sloup.
Otázka 2: Kdy zvolit železný kryt místo nerezové oceli?
Železné kryty nabízejí cenově výhodnou mechanickou ochranu pro běžné venkovní prostředí. Nerezová ocel je doporučena pro náročné podmínky, jako jsou pobřežní oblasti, chemické provozy nebo lokality s vysokou vlhkostí a solným aerosolem díky své vynikající odolnosti proti korozi.
Otázka 3: Jaké jsou podporované hodnoty primárního proudu CT?
JLSZV-6/10W podporuje primární proudy CT od 5 A do 200 A, což umožňuje flexibilní přizpůsobení různým zátěžovým profilům v distribučních sítích středního napětí bez nutnosti používat více jednotek.
Otázka 4: Jaká izolační třída napětí je vyžadována pro mezinárodní použití?
Pro mezinárodní shodu použijte izolační třídu 7,2 kV (s výdržnými hladinami 7,2/32/60 kV) pro sítě 6 kV a izolační třídu 12 kV (12/42/75 kV) pro sítě 10 kV.
Otázka 5: Jakým normám tento transformátor vyhovuje?
JLSZV-6/10W splňuje normu GB17201-2006 pro kombinované měřicí transformátory, čímž zajišťuje soulad s čínskými národními normami a širokou mezinárodní použitelnost.
Otázka 6: Jaké třídy přesnosti jsou k dispozici pro měření?
Možnosti tříd přesnosti CT zahrnují 0,2S (pro vysoce přesné fakturační měření) a 0,2. Třídy přesnosti PT jsou 0,2 pro přesné aplikace a 0,5 pro běžné měření a ochranu.
Otázka 7: Zahrnuje jednotka měřicí rozvaděč?
Ano, JLSZV-6/10W má integrovaný měřicí rozvaděč o rozměrech 440 mm × 480 mm × 435 mm, který poskytuje kompletní venkovní měřicí řešení v jedné kompaktní, na sloup montovatelné sestavě.
Frequently Asked Questions
Q1: Jak ovlivňuje nadmořská výška provoz tohoto měřicího transformátoru?
Instalace je možná až do nadmořské výšky 4500 m bez nutnosti deratingu. Transformátor pracuje v teplotním rozsahu -15 °C až +55 °C. Pro specifické podmínky kontaktujte technické oddělení.
Q2: Která třída přesnosti napěťového transformátoru je vhodná pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2 při jmenovitém výkonu 15 VA. Mezní výkon činí 300 VA. Přesný převod napětí specifikujte při zadávání objednávky.
Q3: Jaká údržba je vyžadována pro venkovní železný kryt transformátoru?
Vyžaduje se pravidelná kontrola integrity ochranného povlaku železného krytu. Vnitřní izolace z lité epoxidové pryskyřice je bezúdržbová. Uzemnění proveďte dle místních elektrotechnických norem.
Q4: Jakým technickým normám tento kombinovaný měřicí transformátor vyhovuje?
Jednotka splňuje normu GB17201-2006 pro sítě 6 kV a 10 kV. Podporuje převody primárního proudu od 5 A do 200 A. Certifikáty vyžadejte u obchodního oddělení.
Q5: Lze převod primárního proudu přizpůsobit pro specifickou trafostanici?
Ano, přizpůsobení je možné po potvrzení výrobcem. Standardní rozsah převodů primárního proudu je 5 A až 200 A. Pro přesnou specifikaci zašlete jednopólové schéma.
Q6: Kde se tento venkovní kombinovaný měřicí transformátor typicky instaluje?
Transformátor je určen pro venkovní montáž na sloup nebo do distribučního bodu. Vhodný pro sítě 6 kV a 10 kV. Rozměry pro montáž ověříte v katalogu.
