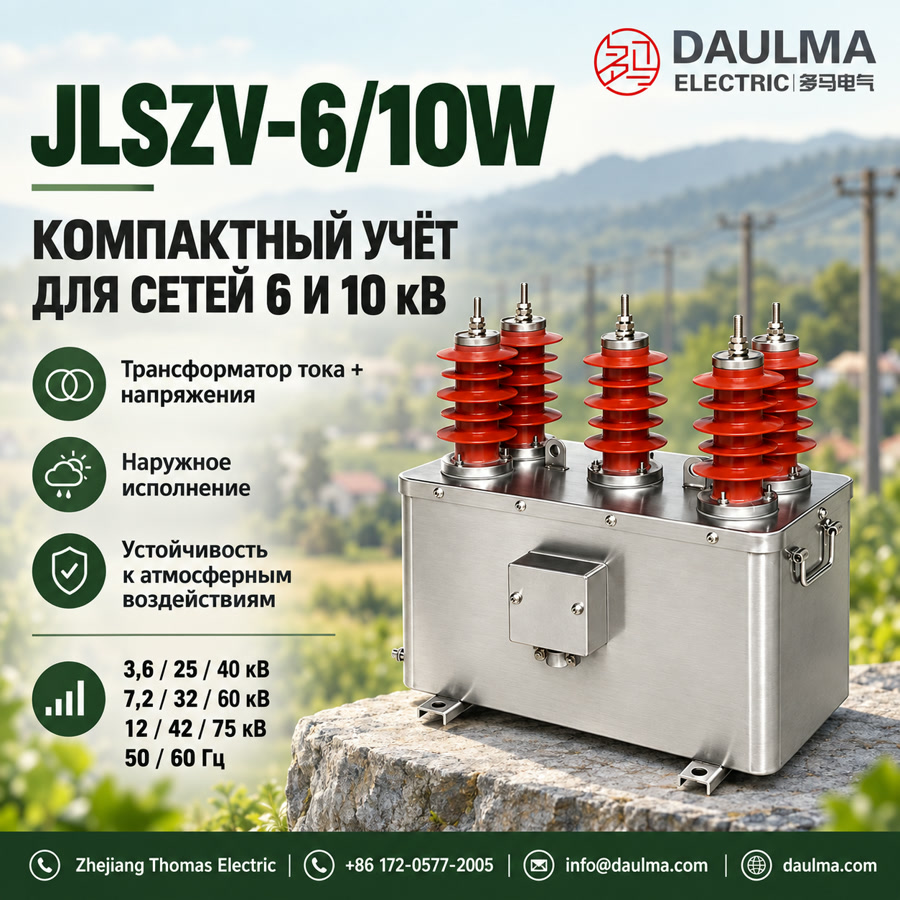

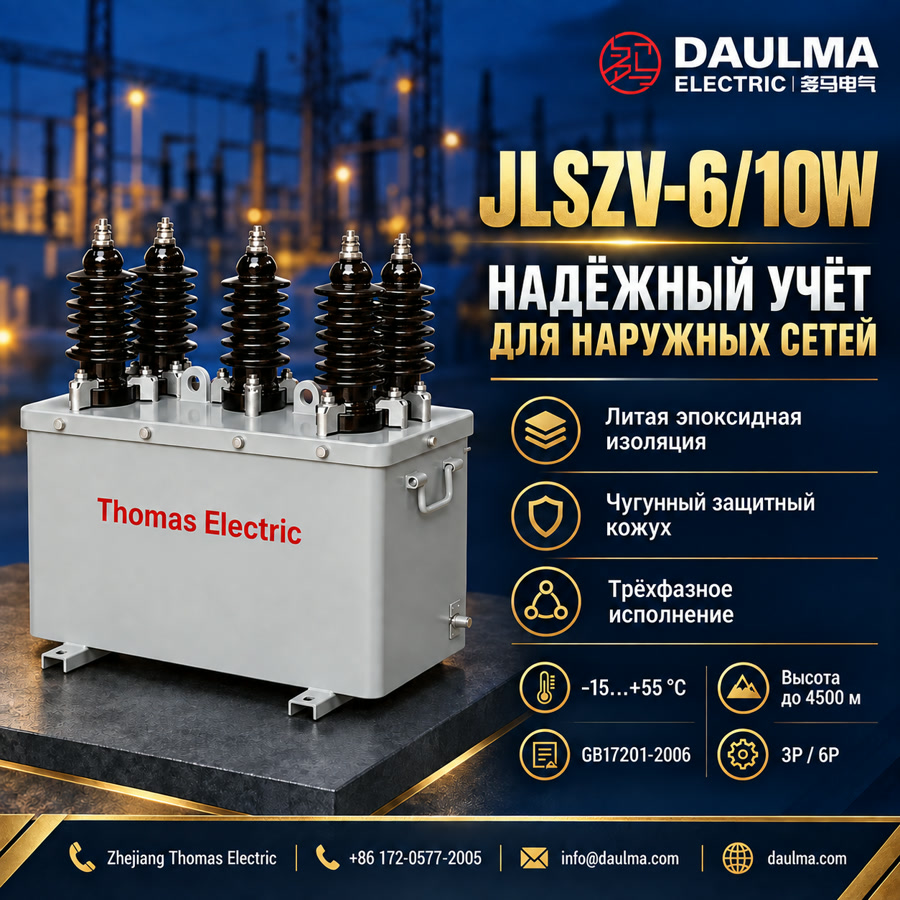

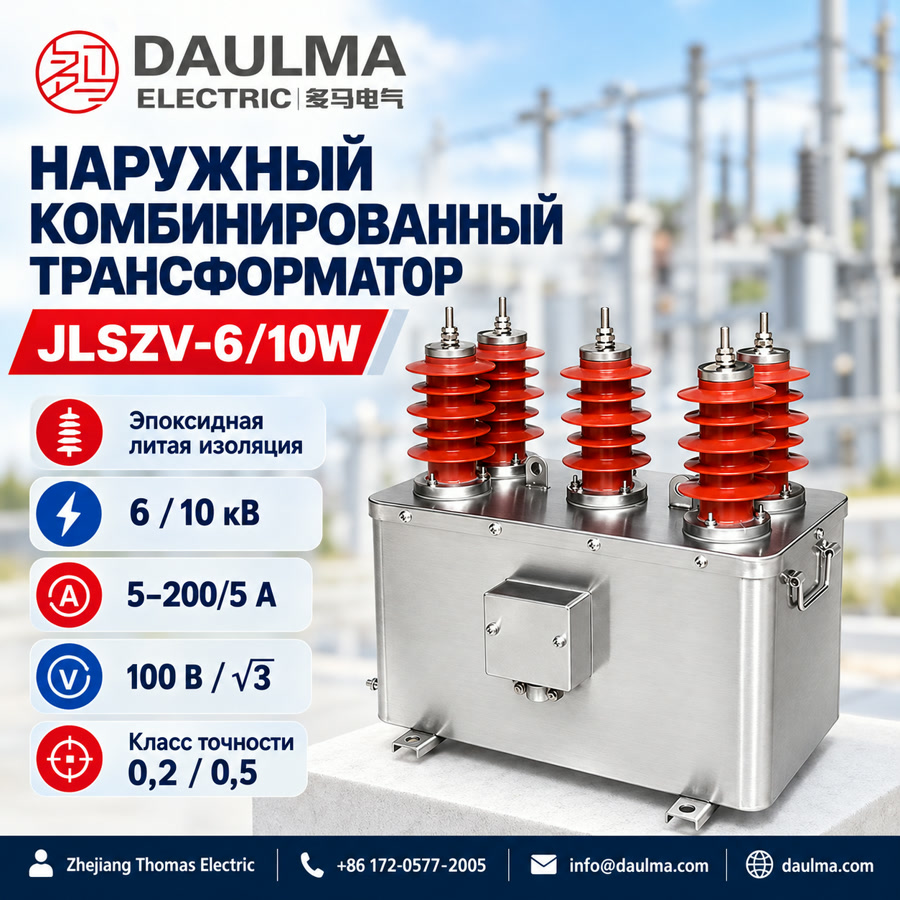

Обзор
Комбинированный трансформатор JLSZV-6/10W — это наружное устройство с эпоксидной литой изоляцией, предназначенное для трехфазных распределительных сетей среднего напряжения 6 кВ и 10 кВ. Он объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в одном корпусе с литой эпоксидной изоляцией, заключенном в прочный чугунный кожух, что обеспечивает надежную работу в стандартных условиях наружной установки.
Этот комбинированный ТТ/ТН обеспечивает высокоточное учетное измерение в соответствии со стандартом GB17201-2006 и поддерживает диапазон первичных токов от 5 А до 200 А. Идеально подходит для установки на опорах, в компактных подстанциях и промышленных объектах, где требуется точный учет электроэнергии для целей коммерческого расчета и релейной защиты в сетях 6 кВ или 10 кВ.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 6 кВ / 10 кВ |
| Классы напряжения изоляции | 3,6/25/40 кВ, 7,2/32/60 кВ, 12/42/75 кВ |
| Диапазон первичного тока | 5 А – 200 А |
| Вторичный ток | 5 А |
| Вторичное напряжение | 100 В / √3 |
| Класс точности (учет) | 0,2 / 0,5 |
| Класс точности (защита) | 3P / 6P |
| Материал изоляции | Эпоксидная литая смола |
| Материал корпуса | Чугун |
| Тип установки | Наружная, на опоре или в подстанции |
| Стандарт соответствия | GB17201-2006 |
| Конфигурация фаз | Трехфазная |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Наружное исполнение
- S: Трехфазный
- Z: Литая эпоксидная изоляция
- V: Включает трансформатор напряжения
- 6/10: Предназначен для сетей 6 кВ и 10 кВ
- W: С чугунным кожухом

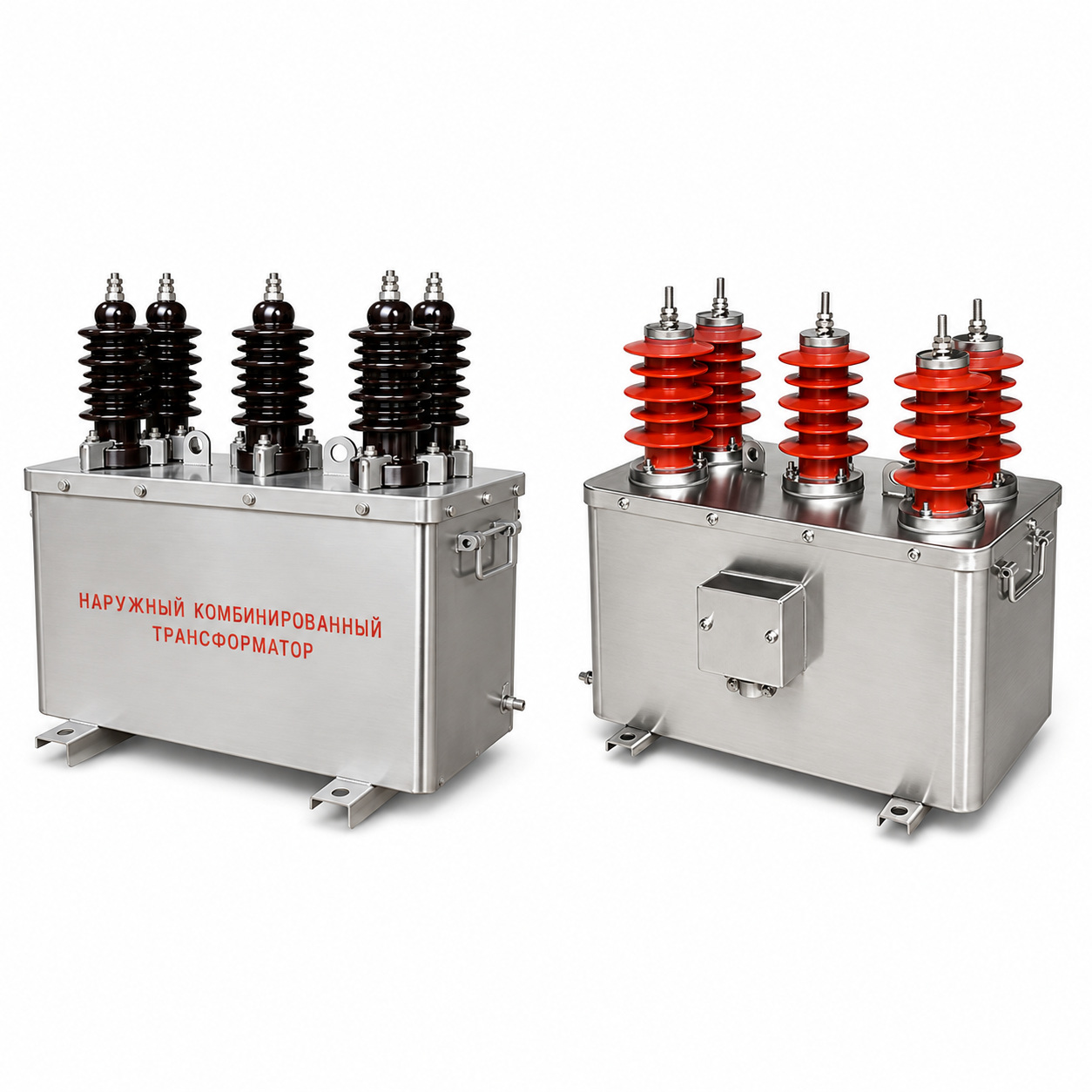

Конструкция
Конструкция JLSZV-6/10W выполнена монолитной: сердечники и обмотки трансформаторов тока и напряжения полностью залиты эпоксидной смолой, что обеспечивает высокую электрическую прочность и устойчивость к внешним воздействиям. Вся сборка размещена в заземленном чугунном кожухе, защищающем от механических повреждений, атмосферных осадков и несанкционированного доступа в стандартных условиях наружной эксплуатации. Первичные выводы предназначены для прямого подключения к воздушным линиям 6 кВ или 10 кВ, а вторичная клеммная коробка, встроенная в кожух, обеспечивает надежные и изолированные соединения для цепей учета и защиты. Конструкция исключает необходимость отдельной установки ТТ и ТН, сокращая занимаемое пространство и сложность монтажа. Все материалы соответствуют требованиям стандарта GB17201-2006 по точности учета и долговечности при наружной установке.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, в подстанции или пункте распределения
- Температура окружающей среды: от -15°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номиналов)
- Корпус: Чугунный кожух с защитным покрытием
- Изоляция: Внутренняя изоляция из эпоксидной литой смолы
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и требованиями к учету
- Обслуживание: Требуется периодическая проверка целостности защитного покрытия чугунного кожуха
Технические параметры
JLSZV-6/10W — это трехфазный наружный комбинированный измерительный трансформатор для сетей 6 кВ и 10 кВ. Устройство имеет внутреннюю изоляцию из эпоксидной литой смолы, работает при температуре окружающей среды от -15°C до +55°C и допускает установку на высоте до 4500 м без снижения номинальных характеристик. Соответствует стандарту GB17201-2006 и поддерживает коэффициенты трансформации по току от 5 А до 200 А.
Данные трансформатора напряжения
| Номинальный коэффициент трансформации |
Класс точности |
Номинальная мощность (В·А) |
Предельная мощность (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|
| 3000/100 | 0,2 | 15 | 300 | 3,6/25/40 |
| 6000/100 | 0,5 | 30 | 7,2/32/60 | |
| 10000/100 | 0,5 | 30 | 12/42/75 |
Данные трансформатора тока
| Номинальный коэффициент трансформации (А) |
Класс точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания |
Динамический ток |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| 5 – 200/5 | 0,2S | 7,5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 200/5 | 0,2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
Установка и подключение

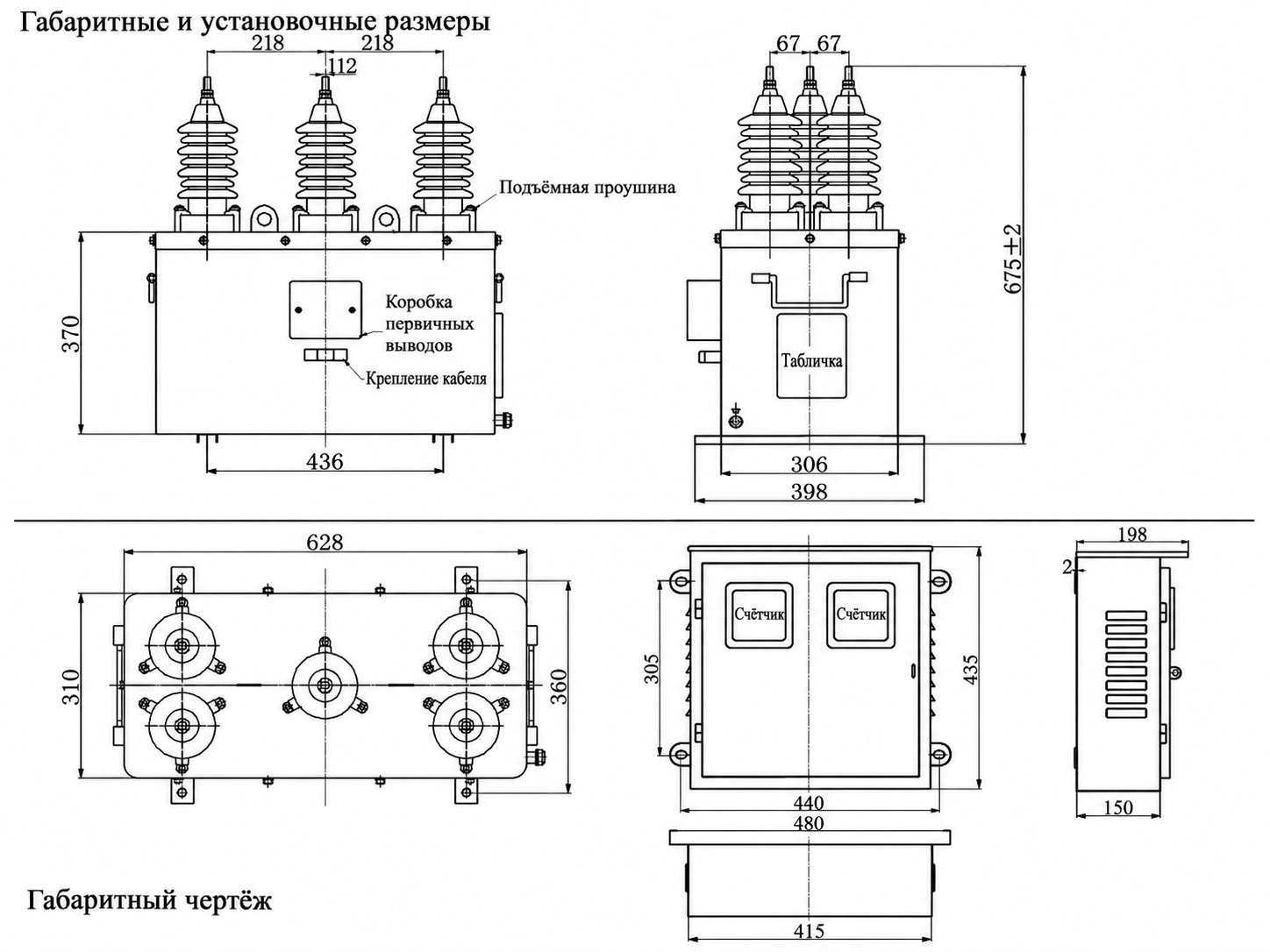

Схема установки
Комбинированный трансформатор JLSZV-6/10W с эпоксидной литой изоляцией предназначен для установки на опоре или платформе. Убедитесь, что конструкция крепления выдерживает массу и габариты устройства. Совместите основание с монтажной схемой (вид сверху: длина 628 мм; ширина 310/360 мм) и закрепите с помощью подходящего крепежа. Соблюдайте безопасные расстояния в соответствии с местными нормами ПУЭ.

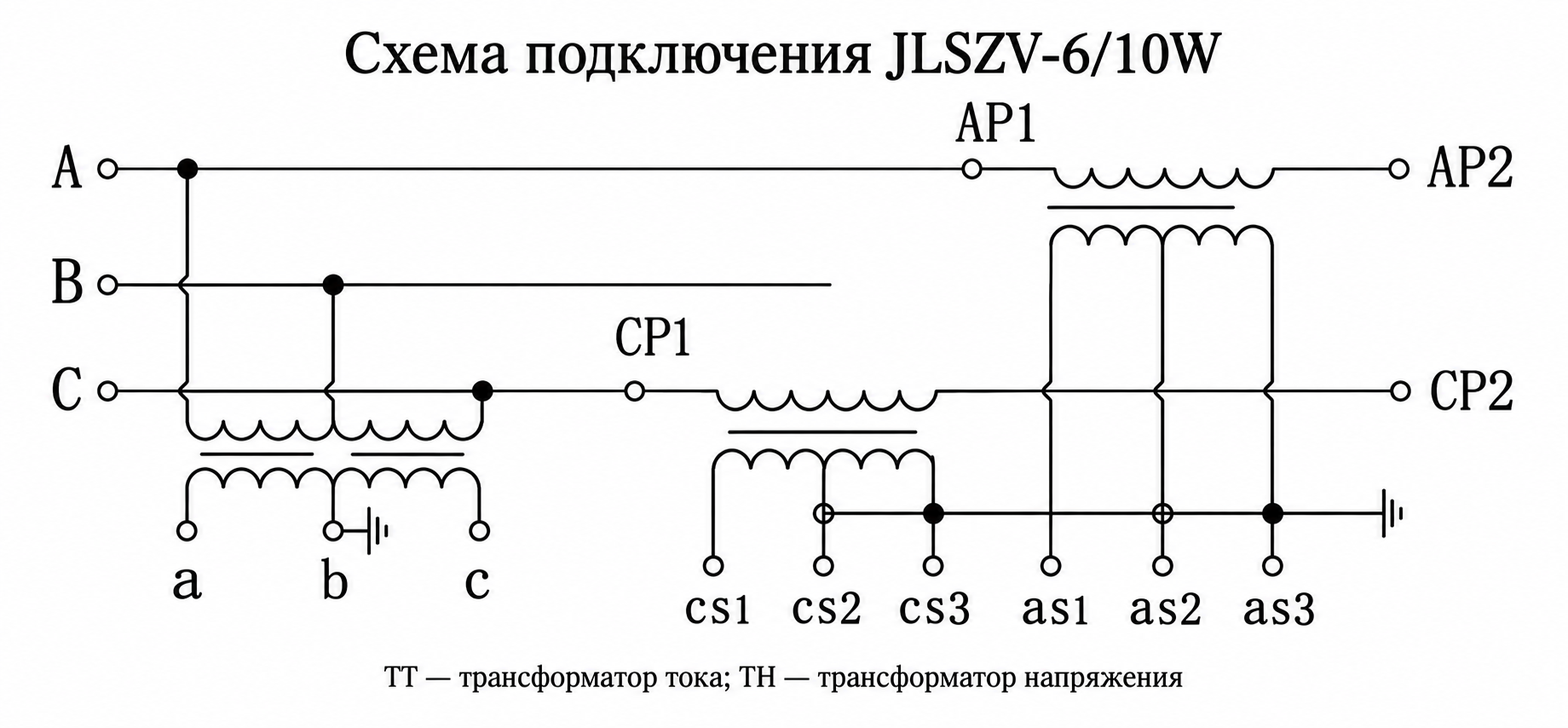

Схема подключения
Подключение должно выполняться строго по утвержденной проектной схеме. Вторичные выводы ТН подают напряжение на счетчики и устройства контроля, а вторичные выводы ТТ — ток на счетчики активной и реактивной энергии. Перед вводом в эксплуатацию убедитесь в правильности последовательности клемм AP1/AP2 и CP1/CP2. Счетчиковая коробка содержит пять клемм для внешних соединений, а встроенный отсек для счетчика (ширина 440 мм, высота 435 мм) размещает оборудование учета.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте модель JLSZV-6/10W для сетей 6 кВ (класс изоляции 7,2 кВ) или 10 кВ (класс изоляции 12 кВ).
- Определите первичный ток ТТ в диапазоне 5–200 А в зависимости от фактической нагрузки.
- Укажите вторичный ток ТТ как 5 А для совместимости со стандартными приборами учета.
- Выберите класс точности ТТ: 0,2S — для коммерческого учета высокой точности или 0,2 — для общих применений.
- Укажите коэффициент трансформации ТН (3000/100, 6000/100 или 10000/100) в соответствии с напряжением сети и требованиями входа счетчика.
- Подтвердите класс точности ТН: 0,2 — для прецизионного учета или 0,5 — для стандартных задач защиты и контроля.
Часто задаваемые вопросы
Вопрос 1: Для чего используется комбинированный трансформатор JLSZV-6/10W?
JLSZV-6/10W — это наружный комбинированный измерительный трансформатор с эпоксидной литой изоляцией, предназначенный для точного учета электроэнергии и релейной защиты в распределительных сетях среднего напряжения 6 кВ и 10 кВ. Он объединяет ТТ и ТН в одном чугунном корпусе, подходящем для установки на опорах.
Вопрос 2: Когда следует выбирать чугунный кожух вместо нержавеющей стали?
Чугунные кожухи обеспечивают экономичную механическую защиту в стандартных условиях наружной эксплуатации. Нержавеющая сталь рекомендуется для агрессивных условий — прибрежных зон, химических предприятий или мест с высокой влажностью и солевым туманом благодаря превосходной коррозионной стойкости.
Вопрос 3: Какие номиналы первичного тока ТТ поддерживаются?
JLSZV-6/10W поддерживает первичные токи ТТ от 5 А до 200 А, что позволяет гибко адаптироваться к различным профилям нагрузки в распределительных сетях среднего напряжения без необходимости использования нескольких устройств.
Вопрос 4: Какой класс изоляции по напряжению требуется для международного применения?
Для международного соответствия используйте класс изоляции 7,2 кВ (с выдерживаемыми уровнями 7,2/32/60 кВ) для сетей 6 кВ и класс 12 кВ (12/42/75 кВ) для сетей 10 кВ.
Вопрос 5: Каким стандартам соответствует данный трансформатор?
JLSZV-6/10W соответствует стандарту GB17201-2006 для комбинированных измерительных трансформаторов, что обеспечивает соответствие китайским национальным нормам и широкую международную применимость.
Вопрос 6: Какие классы точности доступны для учета?
Для ТТ доступны классы точности 0,2S (для коммерческого учета высокой точности) и 0,2. Для ТН — классы 0,2 (для прецизионных применений) и 0,5 (для общего учета и защиты).
Вопрос 7: Входит ли в комплект счетчиковая коробка?
Да, JLSZV-6/10W оснащен встроенной счетчиковой коробкой размером 440 мм × 480 мм × 435 мм, обеспечивая полное решение для наружного учета в одном компактном блоке, пригодном для установки на опоре.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор JLSZV-6/10W в высокогорных районах?
Да, устройство работает на высоте до 4500 м без снижения номинальных характеристик. Чугунный корпус и эпоксидная изоляция адаптированы к температурам от -15°C до +55°C.
Q2: Какие классы точности и номинальные мощности предусмотрены для обмоток напряжения?
Классы точности и номинальная мощность зависят от конкретного коэффициента трансформации. Точные параметры для вашего проекта и наличие нужных обмоток уточняйте у инженеров завода.
Q3: Поддерживает ли модель JLSZV-6/10W нестандартные коэффициенты трансформации по току?
Стандартный диапазон токовых коэффициентов составляет от 5 А до 200 А. Изготовление под нестандартные параметры возможно, требуется согласование технического задания с производителем.
Q4: Какое обслуживание требуется чугунному корпусу при наружной установке?
Требуется периодический визуальный контроль целостности защитного покрытия кожуха. Заземление выполняется строго по местным нормам ПУЭ и требованиям к коммерческому учету.
Q5: Для каких распределительных устройств предназначен комбинированный трансформатор JLSZV-6/10W?
Устройство предназначено для наружной установки на опорах, в подстанциях и распределительных пунктах сетей 6–10 кВ. Изделие полностью соответствует стандарту GB17201-2006.
Q6: По каким стандартам изготавливается и тестируется данная серия трансформаторов?
Базовое производство соответствует стандарту GB17201-2006. Наличие дополнительных сертификатов для вашего региона и протоколов заводских испытаний запрашивайте у менеджера при оформлении заказа.
