نظرة عامة

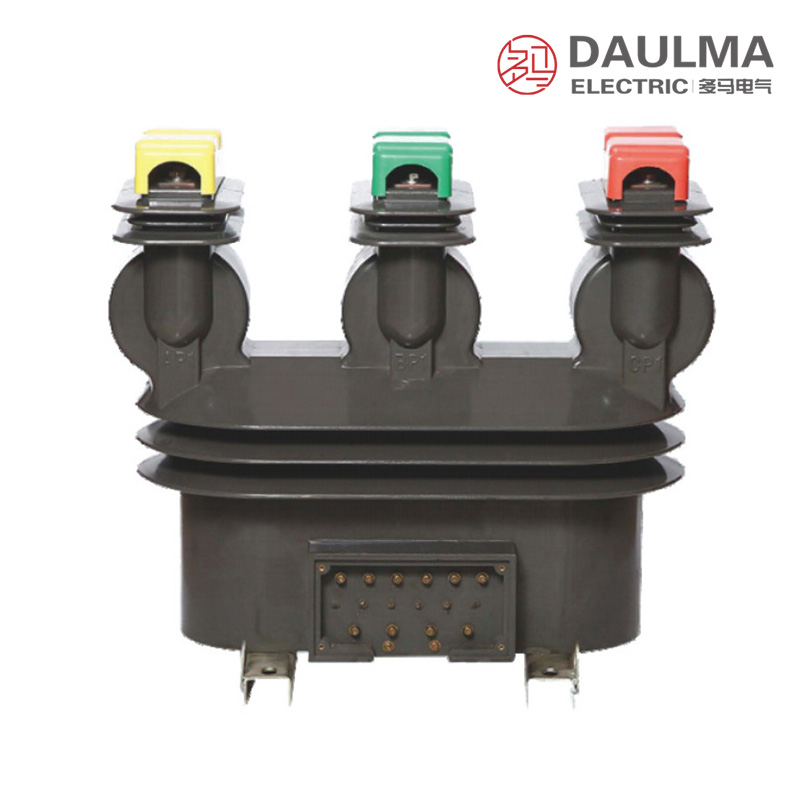

يُعدّ محولا JLSZY-10 وJLSZY-6 محولات أدوات مدمجة ثلاثية الطور من النوع الجاف، مصممة لقياس الطاقة بدقة ولأغراض الحماية في أنظمة توزيع الجهد المتوسط الخارجي بجهد 6 كيلوفولت و10 كيلوفولت. وتدمج هذه الوحدات الخالية من الزيت ثلاثة محولات جهد أحادية الطور متصلة على توصيل Y/Yo مع محولات تيار مدمجة في الطورين A وC، لتوفير تحويل الجهد والتيار بشكل متزامن في هيكل مدمج وخالٍ من الصيانة، وهو مثالي لتطبيقات الشبكات الحضرية والريفية.
ويتميز سلسلة JLSZY ببنية صب راتنج إبوكسي معزولة بالكامل، مما يضمن تشغيلاً موثوقًا في الظروف الخارجية القاسية مع القضاء على المخاطر البيئية المرتبطة بالبدائل المملوءة بالزيت. ويقلل التصميم المدمج من مساحة التركيب، ويبسّط الأسلاك، ويدعم اختيار مخرج ثانوي مرن لتلبية متطلبات القياس والحماية المتنوعة.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 6 كيلوفولت / 10 كيلوفولت |
| التردد المقنّن | 50 هرتز (60 هرتز حسب الطلب) |
| جهد المحول الثانوي (VT) | 100 فولت (ثلاثي الطور) |
| تيار المحول الثانوي (CT) | 5 أمبير، 2 أمبير، أو 1 أمبير (قابل للتعديل عبر النقط المتغيرة) |
| فئات دقة محول الجهد (VT) | الفئة 0.2: 3 × 15 فولت أمبير؛ الفئة 0.5: 3 × 30 فولت أمبير |
| مستوى العزل (Um/Ud/Up) | 1.2/42/75 كيلوفولت |
| أدنى مسافة زحف | 440 مم |
| تحمل محول التيار للدوائر القصيرة | Ith (1 ثانية) وIdyn (ذروة) حسب النسبة |
| مدى درجة حرارة المحيط | -25°م إلى +40°م |
| نوع التركيب | نوع عمودي (دعامة) |

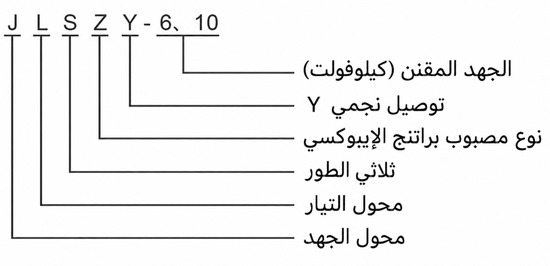

ترميز الموديل
- J: محول أداة مدمج (VT + CT متكامل)
- L: جزء محول التيار
- S: تكوين ثلاثي الطور
- Z: تركيب نوع دعامة (عمودي)
- Y: يحتوي على جزء محول الجهد (VT)
- 6 / 10: فئة الجهد (كيلوفولت)
البناء
يتميز سلسلة JLSZY بتصميم جاف مغلق بالكامل مع صب راتنج إبوكسي عالي القوة يوفر عزلًا فائقًا ومقاومة للرطوبة والتلوث. ويحتوي الهيكل المدمج ثلاثي الطور على ثلاثة محولات جهد أحادية الطور متصلة على توصيل Y/Yo ومحولات تيار مدمجة في الطورين A وC، وكلها داخل غلاف واحد مقاوم للعوامل الجوية. ويقضي هذا البناء الخالي من الزيت على مهام الصيانة مثل أخذ عينات الزيت أو استبداله، مما يضمن موثوقية طويلة الأمد مع الحاجة فقط إلى تنظيف السطح دوريًا.
وتتبع علامات الأطراف اتفاقيات القطبية القياسية، مع تسميات واضحة للموصلات الأولية (A/B/C/N) والثانوية (a/b/c/n لمحول الجهد؛ 1K1/1K2 و2K1/2K2 لمحولات التيار). وتسمح النقاط المتغيرة الداخلية باختيار تيار خرج ثانوي قدره 5 أمبير أو 2 أمبير أو 1 أمبير أثناء التشغيل الأولي لتحقيق التوافق الأمثل مع أجهزة القياس والحماية المتصلة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجي (غلاف مقاوم للعوامل الجوية)
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة حرارة المحيط: -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- مستوى التلوث: معتدل (أدنى مسافة زحف 440 مم)
- المقاومة الزلزالية: يُحدد عند الطلب للمناطق عالية الخطورة
- القيود البيئية: خالٍ من الاهتزاز الشديد، الصدمات الميكانيكية، الأجواء المتفجرة أو شديدة التآكل
البيانات الفنية
| التيار الأولي المقنّن (أمبير) |
التيار الحراري المقنّن لمدة قصيرة (كيلو أمبير RMS) |
التيار الديناميكي المقنّن (كيلو أمبير ذروة) |
الخرج الثانوي المقنّن (فولت أمبير) |
|---|---|---|---|
| 5-10 | 1.0 | 2.5 | 10 |
| 10-20 | 1.5 | 3.75 | 10 |
| 15-30 | 2.4 | 6.0 | 10 |
| 20-40 | 3.0 | 7.5 | 10 |
| 30-60 | 4.5 | 11 | 10 |
| 40-75 | 8.0 | 20 | 10 |
| 50-100 | 9.0 | 22.5 | 10 |
| 75-150 | 12 | 30 | 10 |
| 100-200 | 16 | 40 | 10 |
| 150-300 | 24 | 60 | 10 |
| 200-400 | 32 | 80 | 10 |
| 300-600 | 60 | 100 | 10 |
| 400-800 | 80 | 100 | 10 |
| 500-1000 | 80 | 100 | 10 |
التركيب والتوصيلات

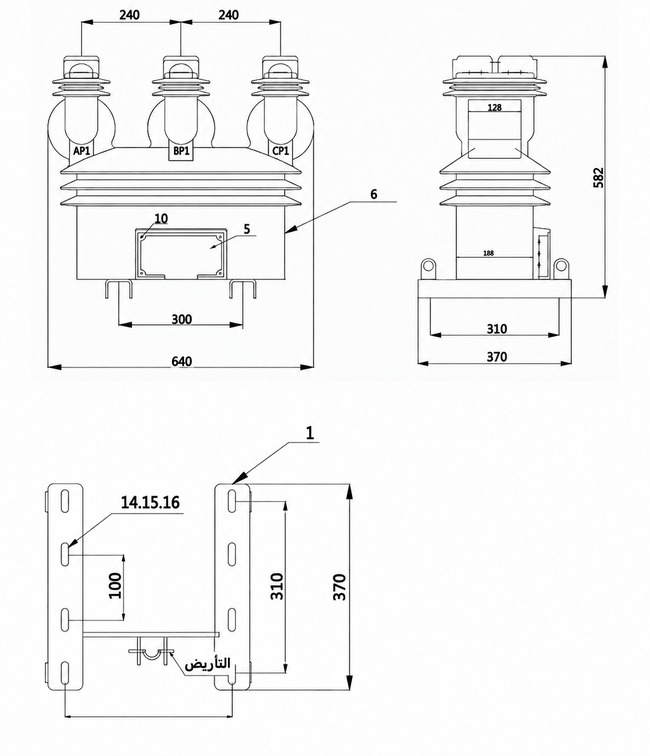

مخطط التركيب
تم تصميم المحول المدمج JLSZY-10 للتركيب الآمن من النوع العمودي على هياكل خارجية مستقرة. تتم وصلات الدائرة الأولية عبر خطوط هوائية أو قضبان توزيع إلى الأطراف A وB وC وN. يجب تمرير أسلاك الدائرة الثانوية عبر أنابيب مقاومة للعوامل الجوية إلى لوحات القياس والحماية، مع تطبيق التأريض المناسب عند نقطة واحدة لكل دائرة. ومن الضروري توفير مسافة كافية حول الوحدة للحفاظ على سلامة العزل، وتشتيت الحرارة، وسهولة الوصول للصيانة.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | راجع الرسم البُعدي |
| نمط ثقوب تركيب القاعدة | راجع الرسم البُعدي |
| مسافة الزحف | 440 |
| الوزن | راجع لوحة الاسم |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر JLSZY-6 لأنظمة 6 كيلوفولت أو JLSZY-10 لأنظمة 10 كيلوفولت بناءً على جهد النظام المقنّن.
- اختر تيار محول التيار الأولي المقنّن بما يتوافق مع مدى الحمل المتوقع؛ راجع جدول البيانات الفنية لمعرفة قدرة تحمل الدوائر القصيرة.
- حدد فئة دقة محول الجهد (0.2 للقياس الدقيق، 0.5 للاستخدام العام) والحمل المقابل (15 فولت أمبير أو 30 فولت أمبير لكل طور).
- تأكد من متطلبات تيار المحول الثانوي (5 أمبير، 2 أمبير، أو 1 أمبير) وضبط النقاط المتغيرة داخليًا أثناء التشغيل الأولي.
- بالنسبة للتركيبات فوق ارتفاع 1000 متر، أو في مناطق ذات تلوث عالٍ، أو المناطق الزلزالية، يُرجى تزويدنا بتفاصيل الظروف البيئية عند الطلب.
- تأكد من أن أسلاك الدائرة الثانوية تتوافق مع معايير التأريض والحماية—استخدم فيوزات لمخارج محول الجهد ولا تترك دوائر محول التيار الثانوية مفتوحة أبدًا.
الأسئلة الشائعة
س1: هل يمكن تركيب هذا المحول المدمج الخارجي في الارتفاعات العالية؟
نعم، فهو مناسب للارتفاعات القياسية. تم تصميم الوحدة لتعمل على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. يُرجى تحديد ارتفاع موقعك الدقيق عند الطلب لإجراء التعديلات المخصصة.
س2: ما هو أقصى تيار حراري للدوائر القصيرة؟
يصل إلى 9.0 كيلو أمبير RMS. يتراوح التيار الحراري المقنّن لمدة قصيرة من 1.0 كيلو أمبير إلى 9.0 كيلو أمبير حسب التيار الأولي المختار. يُرجى التواصل معنا بمستويات العطل في نظامك لاختيار دقيق.
س3: كيف يتم الطلب للمناطق ذات الخطورة الزلزالية العالية؟
يتوفر تعزيز مخصص. تفي الطرز القياسية بالمتطلبات الأساسية، لكن يجب ذكر مواصفات المناطق عالية الخطورة صراحةً عند الطلب. يُرجى تأكيد معايير الزلازل المحلية مع فريق الهندسة لدينا.
س4: أي مستوى تلوث يدعمه الغلاف المقاوم للعوامل الجوية؟
يدعم بيئات تلوث معتدل. يتميز التصميم بأدنى مسافة زحف تبلغ 440 مم للتعامل مع رطوبة نسبية يومية تصل إلى 95%. تأكد من أن موقع التركيب خالٍ من الأجواء شديدة التآكل.
س5: ما هو الخرج الثانوي القياسي لهذا المحول؟
الخرج الثانوي المقنّن القياسي هو 10 فولت أمبير. ينطبق هذا عبر جميع نطاقات التيار الأولي من 5 أمبير إلى 100 أمبير. تخضع الأحمال المخصصة للتأكيد خلال مرحلة التصميم.
س6: أين يُستخدم هذا المحول ثلاثي الطور من النوع الجاف عادةً؟
يُستخدم في شبكات توزيع الطاقة الخارجية. يدمج موديل JLSZY-10 تحويل الجهد والتيار لأنظمة 10 كيلوفولت في مناطق تلوث معتدل. يُرجى التواصل مع فريق المبيعات لدينا للحصول على إرشادات تطبيق إقليمية.
س7: هل أنتم مصنّع مباشر لمحولات الأدوات المدمجة؟
نعم، نحن مصنّع مباشر. ننتج محول JLSZY-10 المدمج ثلاثي الطور من النوع الجاف للتركيب الخارجي مع التجميع والاختبار الداخلي. يُرجى طلب ملف المصنع وتفاصيل إدارة الجودة للتحقق.
