Descripción general

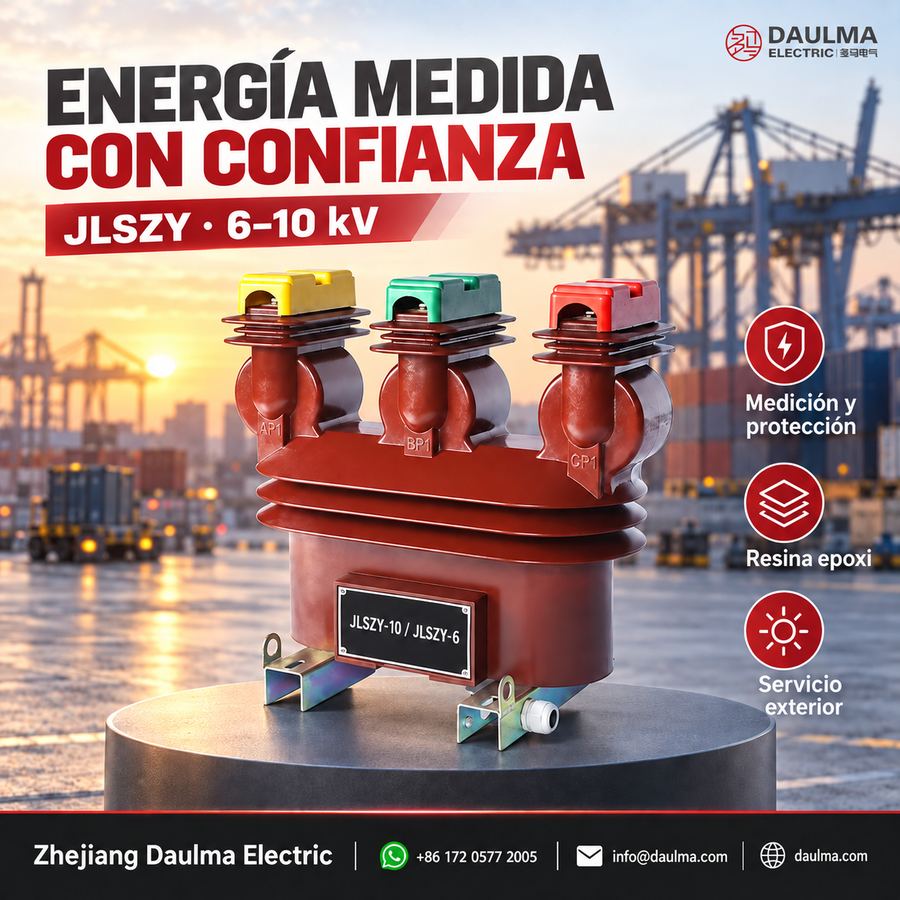

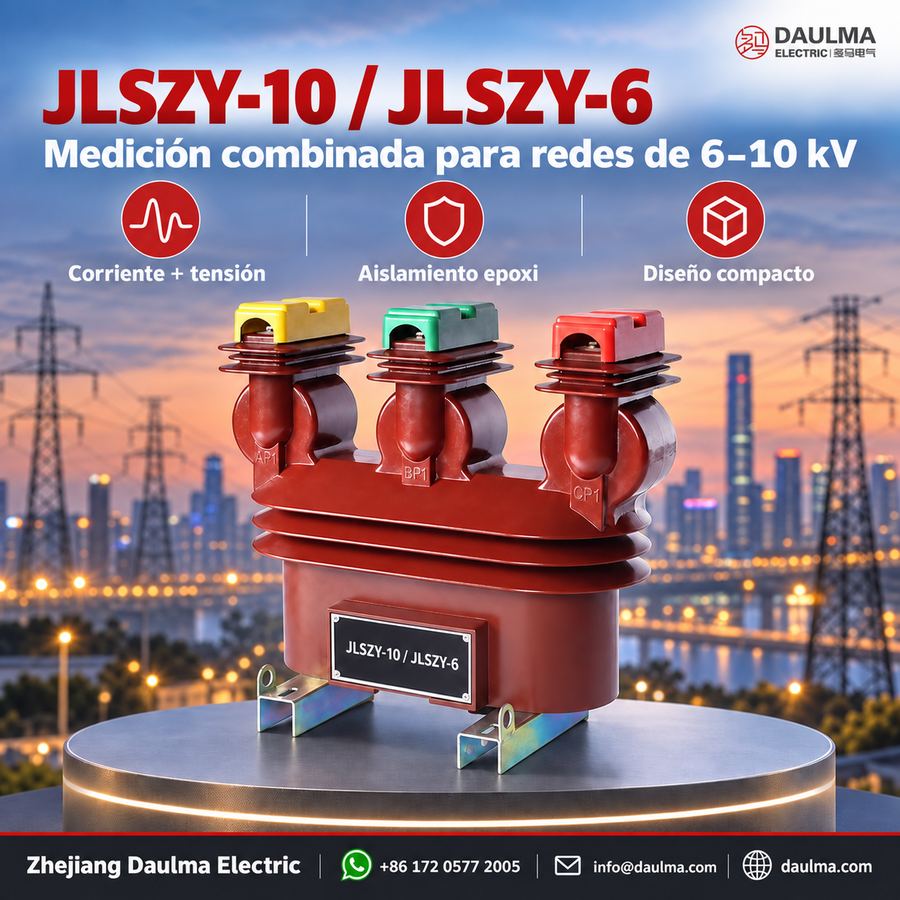

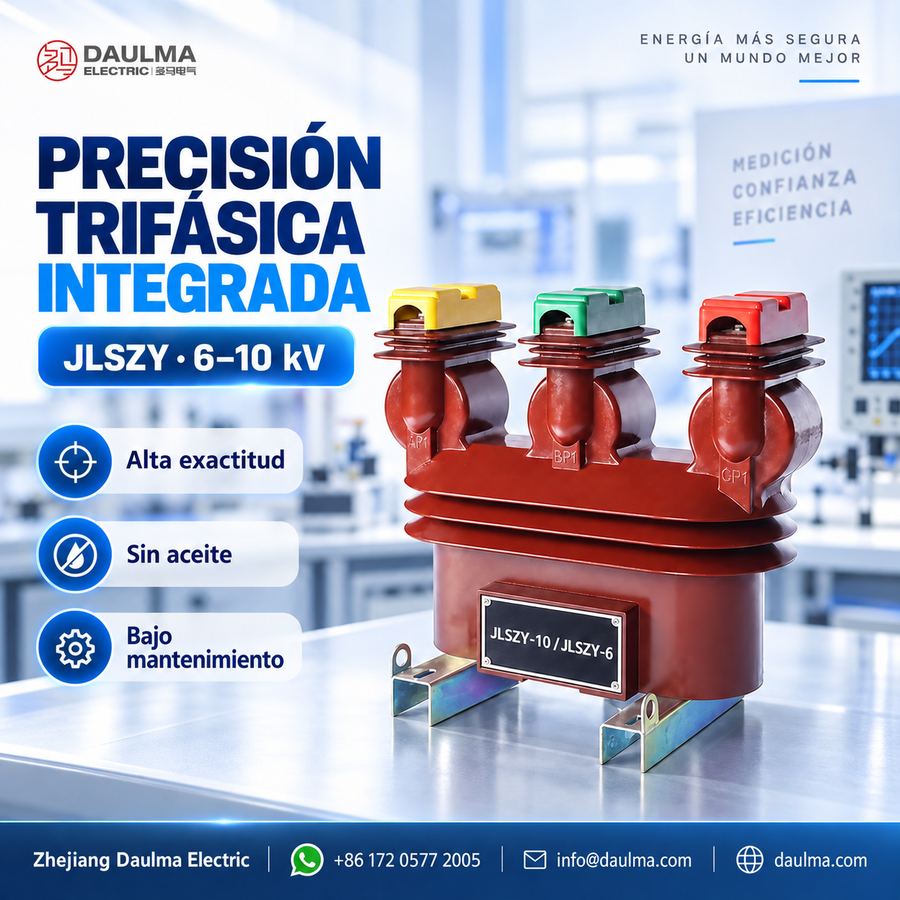

Los modelos JLSZY-10 y JLSZY-6 son transformadores combinados instrumentales trifásicos de tipo seco, diseñados para medición energética precisa y protección en sistemas de distribución de media tensión al aire libre de 6 kV y 10 kV. Estas unidades libres de aceite integran tres transformadores de tensión monofásicos en configuración Y/Yo con transformadores de corriente incorporados en las fases A y C, proporcionando transformación simultánea de tensión y corriente en un paquete compacto y exento de mantenimiento, ideal para aplicaciones en redes urbanas y rurales.
Construidos íntegramente con resina epoxi moldeada y aislada, la serie JLSZY garantiza funcionamiento fiable en condiciones ambientales adversas al aire libre, eliminando los riesgos medioambientales asociados a alternativas llenas de aceite. Su diseño integrado reduce la huella de instalación, simplifica el cableado y permite una selección flexible de salidas secundarias para adaptarse a diversos requisitos de medición y protección.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 6 kV / 10 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo solicitud) |
| Tensión secundaria del TV | 100 V (trifásica) |
| Corriente secundaria del TC | 5 A, 2 A o 1 A (ajustable mediante derivaciones) |
| Clases de precisión del TV | Clase 0,2: 3 × 15 VA; Clase 0,5: 3 × 30 VA |
| Nivel de aislamiento (Um/Ud/Up) | 1,2/42/75 kV |
| Distancia mínima de fuga | 440 mm |
| Resistencia a cortocircuito del TC | Ith (1 s) e Idyn (pico) según relación |
| Rango de temperatura ambiente | -25 °C a +40 °C |
| Tipo de montaje | Tipo poste (soporte) |
Designación del modelo
- J: Transformador instrumental combinado (TV + TC integrados)
- L: Parte correspondiente al transformador de corriente
- S: Configuración trifásica
- Z: Instalación tipo soporte (poste)
- Y: Incluye parte del transformador de tensión (TV)
- 6 / 10: Clase de tensión (kV)
Construcción
La serie JLSZY presenta un diseño totalmente cerrado de tipo seco con fundición de resina epoxi de alta resistencia que ofrece aislamiento superior, resistencia a la humedad y a la contaminación. La estructura trifásica integrada aloja tres transformadores de tensión monofásicos conectados en Y/Yo y transformadores de corriente incorporados en las fases A y C, todo dentro de una única carcasa resistente a la intemperie. Esta construcción sin aceite elimina tareas de mantenimiento como toma o reemplazo de aceite, garantizando fiabilidad a largo plazo con solo limpieza periódica de la superficie.
Las marcas en bornes siguen convenciones estándar de polaridad, con conexiones primarias claramente identificadas (A/B/C/N) y secundarias (a/b/c/n para TV; 1K1/1K2 y 2K1/2K2 para TC). Derivaciones internas ajustables permiten seleccionar durante la puesta en servicio una corriente secundaria de 5 A, 2 A o 1 A para optimizar la compatibilidad con los dispositivos de medición y protección conectados.
Parámetros técnicos
Condiciones de servicio
- Entorno de instalación: Exterior (carcasa resistente a la intemperie)
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -25 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90%
- Nivel de contaminación: Moderado (distancia mínima de fuga de 440 mm)
- Resistencia sísmica: Especificar al realizar el pedido para zonas de alto riesgo
- Restricciones ambientales: Libre de vibraciones severas, choques mecánicos, atmósferas explosivas o altamente corrosivas
Datos técnicos
| Corriente primaria nominal (A) |
Corriente térmica nominal de corta duración (kA RMS) |
Corriente dinámica nominal (kA pico) |
Salida secundaria nominal (VA) |
|---|---|---|---|
| 5-10 | 1,0 | 2,5 | 10 |
| 10-20 | 1,5 | 3,75 | 10 |
| 15-30 | 2,4 | 6,0 | 10 |
| 20-40 | 3,0 | 7,5 | 10 |
| 30-60 | 4,5 | 11 | 10 |
| 40-75 | 8,0 | 20 | 10 |
| 50-100 | 9,0 | 22,5 | 10 |
| 75-150 | 12 | 30 | 10 |
| 100-200 | 16 | 40 | 10 |
| 150-300 | 24 | 60 | 10 |
| 200-400 | 32 | 80 | 10 |
| 300-600 | 60 | 100 | 10 |
| 400-800 | 80 | 100 | 10 |
| 500-1000 | 80 | 100 | 10 |
Instalación y cableado
Diagrama de instalación
El transformador combinado JLSZY-10 está diseñado para montaje seguro tipo poste en estructuras exteriores estables. Las conexiones primarias se realizan mediante líneas aéreas o barras colectoras a los terminales A, B, C y N. El cableado secundario debe canalizarse a través de conductos herméticos hasta los paneles de medición y protección, aplicando puesta a tierra en un único punto por circuito. Es esencial mantener una distancia de seguridad adecuada alrededor de la unidad para garantizar la integridad del aislamiento, la disipación térmica y el acceso para mantenimiento.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | Consultar plano dimensional |
| Patrón de agujeros de montaje en base | Consultar plano dimensional |
| Distancia de fuga | 440 |
| Peso | Consultar placa de características |
Selección y preguntas frecuentes
Guía de selección
- Seleccione JLSZY-6 para sistemas de 6 kV o JLSZY-10 para sistemas de 10 kV según la tensión nominal del sistema.
- Elija la corriente primaria nominal del TC acorde al rango de carga esperado; consulte la tabla de datos técnicos para la capacidad de resistencia a cortocircuitos.
- Especifique la clase de precisión del TV (0,2 para medición de precisión, 0,5 para uso general) y la carga correspondiente (15 VA o 30 VA por fase).
- Confirme el requerimiento de corriente secundaria del TC (5 A, 2 A o 1 A) y configure las derivaciones internas durante la puesta en servicio.
- Para instalaciones por encima de 1000 m de altitud, en zonas de alta contaminación o sísmicas, proporcione los detalles ambientales en el momento del pedido.
- Asegúrese de que el cableado secundario cumpla con las normas de puesta a tierra y protección: fusible en salidas del TV y nunca dejar abiertos los secundarios del TC.
Preguntas frecuentes
P1: ¿Se puede instalar este transformador combinado al aire libre en altitudes elevadas?
Sí, es adecuado para altitudes estándar. La unidad está diseñada para altitudes de hasta 1000 metros sobre el nivel del mar. Especifique la altitud exacta del emplazamiento al realizar el pedido para ajustes personalizados.
P2: ¿Cuál es la máxima corriente térmica de cortocircuito admisible?
Alcanza hasta 9,0 kA RMS. La corriente térmica nominal de corta duración varía entre 1,0 kA y 9,0 kA según la corriente primaria seleccionada. Contáctenos con los niveles de falla de su sistema para una selección precisa.
P3: ¿Cómo solicitarlo para zonas de alto riesgo sísmico?
Está disponible refuerzo personalizado. Los modelos estándar cumplen requisitos básicos, pero las especificaciones para zonas de alto riesgo deben indicarse explícitamente al realizar el pedido. Confirme los parámetros sísmicos locales con nuestro equipo de ingeniería.
P4: ¿Qué nivel de contaminación soporta la carcasa resistente a la intemperie?
Soporta entornos de contaminación moderada. El diseño incluye una distancia mínima de fuga de 440 mm para manejar humedad relativa diaria promedio de hasta el 95%. Asegúrese de que el lugar de instalación esté libre de atmósferas altamente corrosivas.
P5: ¿Cuál es la salida secundaria estándar de este transformador?
La salida secundaria nominal estándar es de 10 VA. Esto aplica a todos los rangos de corriente primaria desde 5 A hasta 100 A. Las cargas personalizadas están sujetas a confirmación durante la fase de diseño.
P6: ¿Dónde se aplica típicamente este transformador trifásico de tipo seco?
Se utiliza en redes de distribución eléctrica al aire libre. El modelo JLSZY-10 integra transformación de tensión y corriente para sistemas de 10 kV en áreas de contaminación moderada. Contacte a nuestro equipo comercial para directrices regionales de aplicación.
P7: ¿Son fabricantes directos de transformadores combinados?
Sí, somos fabricantes directos. Producimos el transformador combinado trifásico seco al aire libre JLSZY-10 con ensamblaje y pruebas internas. Solicite nuestro perfil de fábrica y detalles del sistema de gestión de calidad para verificación.
