Обзор

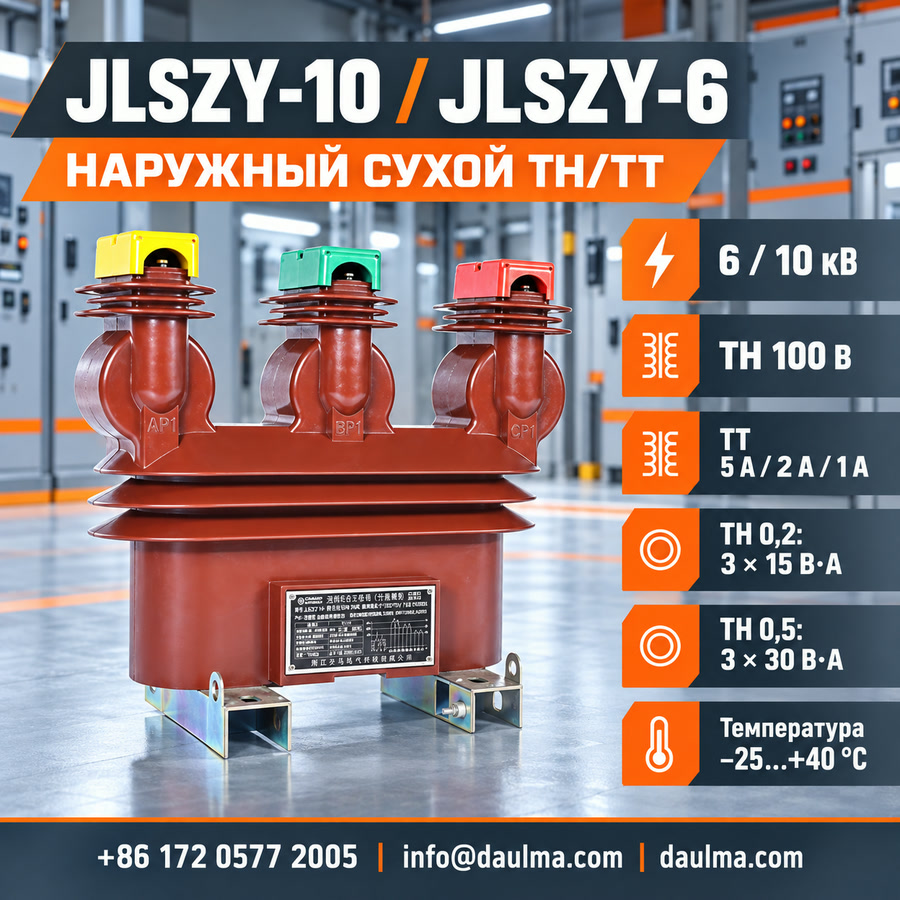

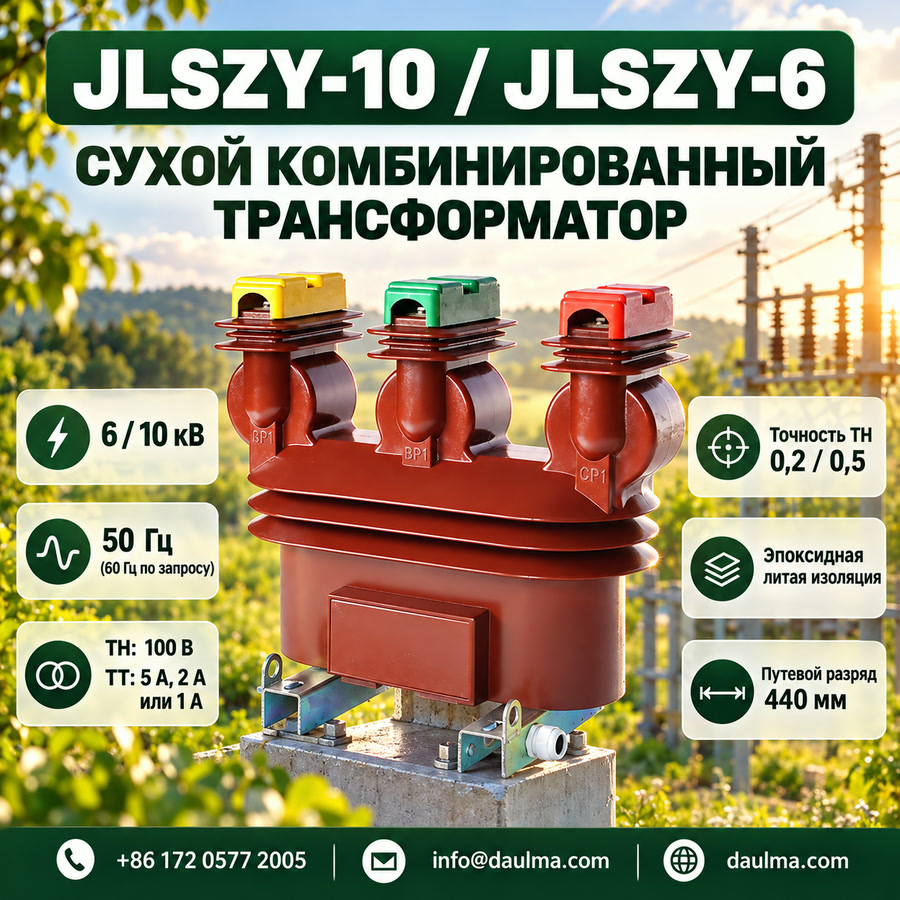

Модели JLSZY-10 и JLSZY-6 — это трехфазные сухие комбинированные измерительные трансформаторы, предназначенные для точного учета электроэнергии и защиты в наружных распределительных сетях среднего напряжения 6 кВ и 10 кВ. Эти безмасляные устройства объединяют три однофазных трансформатора напряжения (ТН) в соединении Y/Yo с трансформаторами тока (ТТ), встроенными в фазы A и C, обеспечивая одновременное преобразование напряжения и тока в компактном, не требующем обслуживания корпусе, идеально подходящем для городских и сельских электрических сетей.
Благодаря полностью изолированной конструкции из литой эпоксидной смолы серия JLSZY гарантирует надежную работу в суровых наружных условиях и исключает экологические риски, связанные с маслонаполненными аналогами. Интегрированная конструкция уменьшает занимаемую площадь при монтаже, упрощает подключение и обеспечивает гибкий выбор вторичных выходов для удовлетворения различных требований систем учета и релейной защиты.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 6 кВ / 10 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Вторичное напряжение ТН | 100 В (трехфазное) |
| Вторичный ток ТТ | 5 А, 2 А или 1 А (регулируется отводами) |
| Классы точности ТН | 0,2 класс: 3 × 15 В·А; 0,5 класс: 3 × 30 В·А |
| Уровень изоляции (Um/Ud/Up) | 1,2/42/75 кВ |
| Минимальный путевой разряд | 440 мм |
| Термическая стойкость ТТ к току КЗ | Ith (1 с) и Idyn (амплитудное значение) в зависимости от коэффициента трансформации |
| Диапазон температуры окружающей среды | от –25 °C до +40 °C |
| Тип монтажа | Опорный (стоечный) |

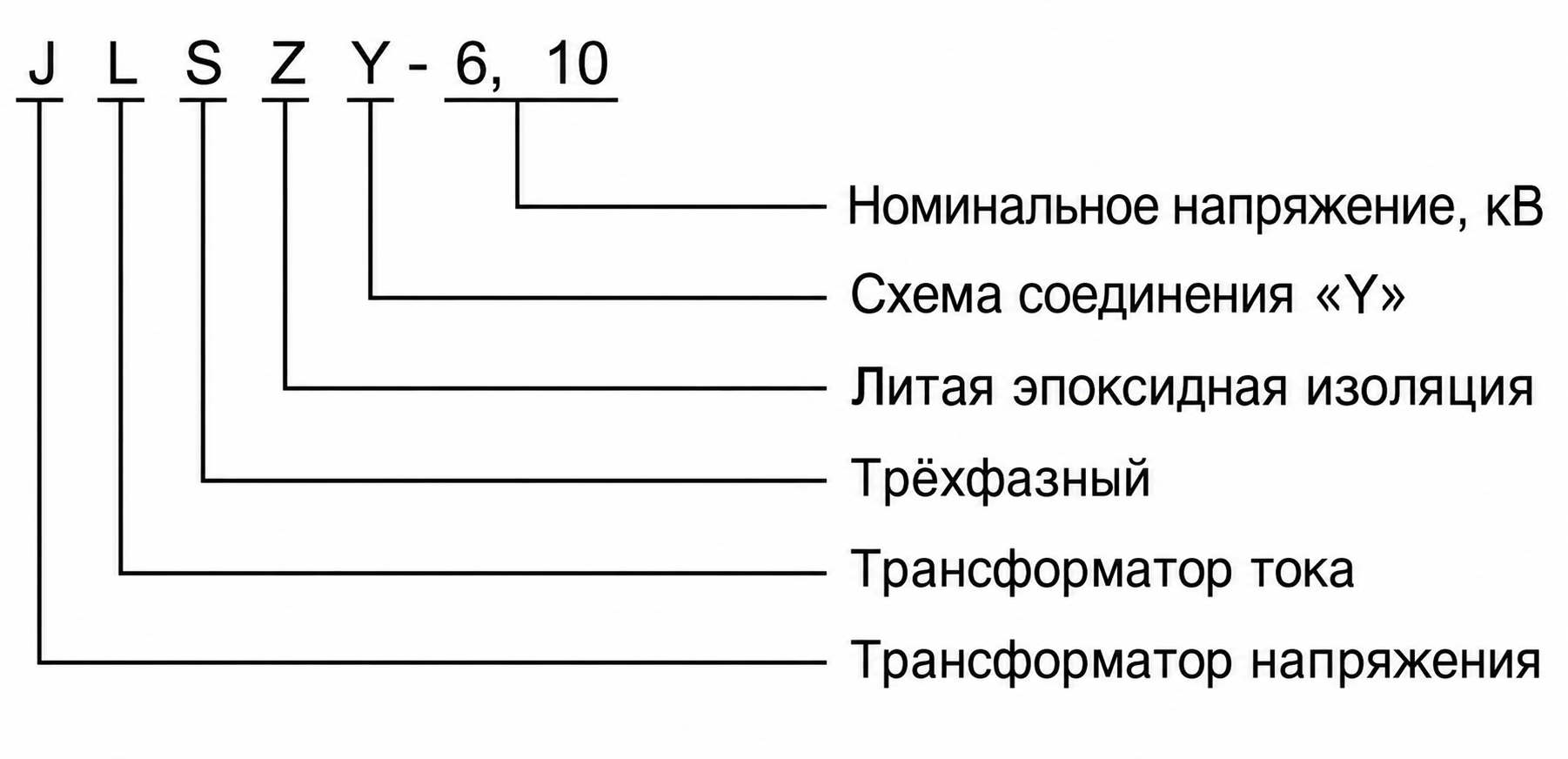

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (интегрированные ТН и ТТ)
- L: Часть трансформатора тока
- S: Трехфазное исполнение
- Z: Опорный (стоечный) тип установки
- Y: Наличие части трансформатора напряжения (ТН)
- 6 / 10: Класс напряжения (кВ)
Конструкция
Серия JLSZY выполнена в полностью герметичном сухом исполнении с использованием высокопрочной литой эпоксидной смолы, обеспечивающей превосходную изоляцию, влаго- и загрязнестойкость. Трехфазная интегрированная конструкция содержит три однофазных ТН в соединении Y/Yo и ТТ, встроенные в фазы A и C, все в едином погодостойком корпусе. Безмасляная конструкция исключает необходимость технического обслуживания, такого как отбор проб масла или его замена, обеспечивая долгосрочную надежность при условии периодической очистки наружной поверхности.
Маркировка выводов соответствует стандартным полярностям: первичные выводы четко обозначены как A/B/C/N, вторичные — a/b/c/n для ТН и 1K1/1K2, 2K1/2K2 для ТТ. Внутренние регулируемые отводы позволяют выбрать вторичный ток 5 А, 2 А или 1 А при вводе в эксплуатацию для оптимальной совместимости с подключенными устройствами учета и защиты.
Технические параметры
Условия эксплуатации
- Среда установки: Наружная (погодостойкий корпус)
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: Среднесуточная ≤ 95%, среднемесячная ≤ 90%
- Степень загрязнения: Умеренная (минимальный путевой разряд 440 мм)
- Сейсмостойкость: Уточняется при оформлении заказа для зон повышенного риска
- Ограничения по условиям эксплуатации: Отсутствие сильной вибрации, механических ударов, взрывоопасной или сильно агрессивной атмосферы
Технические данные
| Номинальный первичный ток (А) |
Номинальный термический ток короткого замыкания (кА, действ.) |
Номинальный динамический ток (кА, ампл.) |
Номинальная вторичная мощность (В·А) |
|---|---|---|---|
| 5–10 | 1,0 | 2,5 | 10 |
| 10–20 | 1,5 | 3,75 | 10 |
| 15–30 | 2,4 | 6,0 | 10 |
| 20–40 | 3,0 | 7,5 | 10 |
| 30–60 | 4,5 | 11 | 10 |
| 40–75 | 8,0 | 20 | 10 |
| 50–100 | 9,0 | 22,5 | 10 |
| 75–150 | 12 | 30 | 10 |
| 100–200 | 16 | 40 | 10 |
| 150–300 | 24 | 60 | 10 |
| 200–400 | 32 | 80 | 10 |
| 300–600 | 60 | 100 | 10 |
| 400–800 | 80 | 100 | 10 |
| 500–1000 | 80 | 100 | 10 |
Установка и подключение
Схема монтажа
Комбинированный трансформатор JLSZY-10 предназначен для надежного опорного (стоечного) монтажа на прочных наружных конструкциях. Первичные соединения выполняются воздушными линиями или шинами к выводам A, B, C и N. Вторичные цепи должны прокладываться в герметичных кабельных каналах до щитов учета и защиты с обязательным одноточечным заземлением каждой цепи. Необходимо обеспечить достаточные габариты свободного пространства вокруг устройства для сохранения изоляционных свойств, отвода тепла и доступа при обслуживании.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | См. чертеж габаритов |
| Размеры отверстий под крепление основания | См. чертеж габаритов |
| Путевой разряд | 440 |
| Масса | См. шильдик |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте JLSZY-6 для сетей 6 кВ или JLSZY-10 для сетей 10 кВ в зависимости от номинального напряжения системы.
- Подберите номинальный первичный ток ТТ в соответствии с ожидаемым диапазоном нагрузки; данные о термической стойкости к току КЗ см. в таблице технических характеристик.
- Укажите класс точности ТН (0,2 — для прецизионного учета, 0,5 — для общего применения) и соответствующую нагрузку (15 В·А или 30 В·А на фазу).
- Уточните требуемый вторичный ток ТТ (5 А, 2 А или 1 А) и настройте внутренние отводы при вводе в эксплуатацию.
- При установке на высоте свыше 1000 м над уровнем моря, в зонах с высокой степенью загрязнения или в сейсмоопасных районах предоставьте данные об условиях эксплуатации при оформлении заказа.
- Убедитесь, что вторичные цепи соответствуют требованиям стандартов по заземлению и защите — предохраняйте выходы ТН и никогда не оставляйте вторичные цепи ТТ разомкнутыми.
Часто задаваемые вопросы
В1: Можно ли устанавливать этот комбинированный трансформатор для наружной установки на больших высотах?
Да, он предназначен для стандартных высот. Устройство рассчитано на эксплуатацию на высоте до 1000 метров над уровнем моря. Укажите точную высоту места установки при оформлении заказа для внесения необходимых корректировок.
В2: Каково максимальное значение термического тока короткого замыкания?
Оно достигает 9,0 кА (действующее значение). Номинальный термический ток короткого замыкания в течение 1 секунды варьируется от 1,0 кА до 9,0 кА в зависимости от выбранного первичного тока. Свяжитесь с нами, указав уровни токов КЗ в вашей системе, для точного подбора.
В3: Как оформить заказ для сейсмоопасных районов?
Доступно усиленное исполнение. Стандартные модели соответствуют базовым требованиям, однако спецификации для зон повышенного сейсмического риска должны быть четко указаны при оформлении заказа. Согласуйте местные сейсмические параметры с нашей инженерной службой.
В4: Для какого уровня загрязнения предназначен погодостойкий корпус?
Он предназначен для условий умеренного загрязнения. Конструкция обеспечивает минимальный путевой разряд 440 мм и выдерживает среднесуточную влажность до 95%. Убедитесь, что место установки не подвержено воздействию сильно агрессивных атмосфер.
В5: Какая стандартная вторичная мощность у этого трансформатора?
Стандартная номинальная вторичная мощность составляет 10 В·А. Это значение применяется ко всем диапазонам первичных токов от 5 А до 100 А. Нестандартные значения нагрузки согласовываются на этапе проектирования.
В6: Где обычно применяется этот трехфазный сухой трансформатор?
Он используется в наружных распределительных сетях. Модель JLSZY-10 объединяет функции трансформаторов напряжения и тока для сетей 10 кВ в условиях умеренного загрязнения. Обратитесь в отдел продаж за региональными рекомендациями по применению.
В7: Являетесь ли вы прямым производителем комбинированных трансформаторов?
Да, мы являемся прямым производителем. Мы выпускаем трехфазный сухой комбинированный трансформатор JLSZY-10 для наружной установки с собственной сборкой и испытаниями. Запросите профиль завода и информацию о системе менеджмента качества для подтверждения.
Часто задаваемые вопросы
Q1: Подходит ли данный трансформатор для эксплуатации в условиях сильной вибрации?
Нет, эксплуатация в среде с сильной вибрацией и механическими ударами запрещена. Модель предназначена для умеренных условий без агрессивных атмосфер. Уточните требования по сейсмостойкости при заказе.
Q2: Какой номинальный ток термической стойкости при первичном токе 40–75 А?
Для диапазона 40–75 А термический ток составляет 8,0 кА, а динамический — 20 кА. Вторичная мощность фиксирована на уровне 10 В·А. Свяжитесь с нами для точного подбора под параметры сети.
Q3: Можно ли заказать модификацию с повышенной сейсмостойкостью для зон риска?
Да, сейсмостойкость рассчитывается индивидуально для зон повышенного риска. Базовая комплектация не включает усиленную защиту от сейсмических воздействий. Укажите конкретные требования в техническом задании при оформлении заказа.
Q4: Допускается ли монтаж оборудования на высоте более 1000 метров над уровнем моря?
Стандартные условия эксплуатации строго ограничены высотой до 1000 м. Для высокогорных регионов требуется специальное исполнение с пересчетом изоляционных расстояний. Запросите у инженеров расчет коэффициентов для вашего проекта.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой на объект?
Каждое устройство проходит обязательный комплекс приемо-сдаточных испытаний на производстве. Точный перечень протоколов и сертификатов формируется согласно требованиям контракта. Запросите у менеджера образец типового отчета об испытаниях.
Q6: Для каких распределительных устройств предназначен трансформатор JLSZY-10/6 наружной установки?
Изделие применяется в открытых распределительных устройствах (ОРУ) напряжением 10 кВ/6 кВ. Погодостойкий корпус гарантирует работу при влажности до 95% и умеренном загрязнении. Уточните габаритные размеры для проектирования ячейки.
