نظرة عامة
سلسلة JLSZY-35 هي محول قياس مدمج خارجي عالي الدقة يدمج قياس الجهد (PT) والتيار (CT) في هيكل واحد من راتنج الإيبوكسي. صُمم لأنظمة التيار المتردد ثلاثية الطور بجهد 35 كيلوفولت وتردُّد 50 هرتز، ويوفّر إشارات ثانوية معزولة جلفانيًا لأغراض القياس التجاري، ومراقبة الطاقة، والحماية بالمرحلات في المحطات الفرعية وشبكات التوزيع الصناعية.
يوفر هذا الجهاز الخالي من الصيانة أداءً موثوقًا في الظروف الخارجية القاسية من خلال هيكله المصبوب من الراتنج المقاوم للأشعة فوق البنفسجية وملوّثات البيئة، مما يلغي مخاطر الزيت ويضمن تشغيلًا طويل الأمد دون انقطاع.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 35 kV |
| التردد المقنن | 50 Hz (60 Hz حسب الطلب) |
| نسبة جهد محول الجهد (PT) | 35000/100 V |
| نسبة تيار محول التيار (CT) | 5~200/5 A |
| درجة دقة محول الجهد (PT) | 0.2 أو 0.5 |
| درجة دقة محول التيار (CT) | 0.2S أو 0.2 |
| الحمل المقنن لمحول الجهد (PT) | 30 VA (0.2) / 50 VA (0.5) |
| الحمل المقنن لمحول التيار (CT) | 10 VA |
| مستوى العزل (Um/Ud/Up) | 42/95/195 kV |
| تحمل القصر (لـ CT) | Ith: 100xI1n؛ Idyn: 2.5xIth |

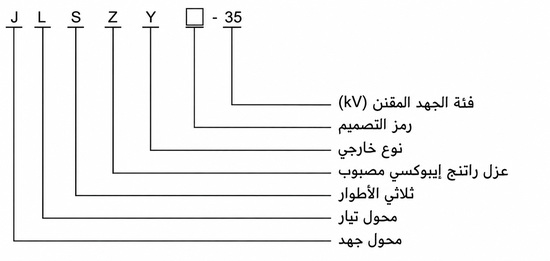

ترميز الموديل
- J: محول قياس مدمج
- L: عنصر التيار (مكون CT)
- S: عنصر الجهد (مكون PT: ثلاثي الطور)
- Z: هيكل معزول بصب الراتنج (الإيبوكسي)
- Y: نوع الاستخدام الخارجي (هو واي)
- 35: فئة الجهد (كيلوفولت)
البناء

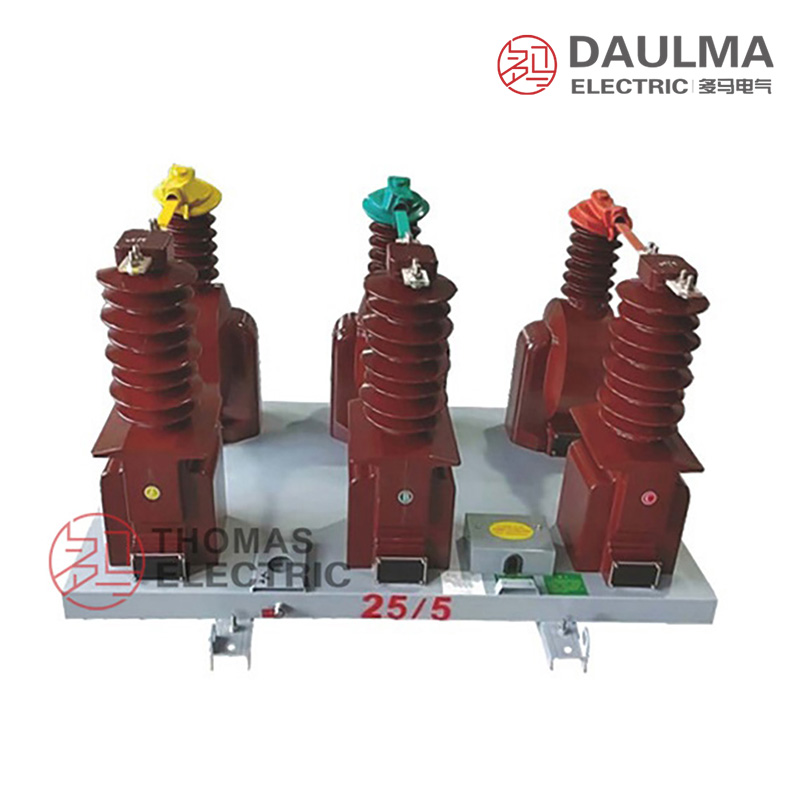

يتميز محول JLSZY-35 بتصميم عمودي خارجي مع هيكل مغلق بالكامل من راتنج الإيبوكسي، يدمج عناصر محولي الجهد والتيار في تجميع ميكانيكي واحد متين. يوفر الهيكل مقاومة ممتازة للأشعة فوق البنفسجية، وتسرب الرطوبة، والتلوث السطحي، والشيخوخة الحرارية، مما يضمن أداءً عازلًا مستقرًا وقوة ميكانيكية على مدى عقود من التشغيل الخارجي.
يتم تحقيق التشغيل الخالي من الصيانة من خلال استبعاد المكونات المملوءة بالزيت، مما يقلل من المخاطر البيئية وتكاليف دورة الحياة. تقع الأطراف الثانوية داخل حجرة مغلقة ضد العوامل الجوية مع علامات قطبية واضحة، ويمكن تثبيت الوحدة بإحكام على منصات خرسانية أو فولاذية عبر فتحات التثبيت الأساسية.
Technical Parameters
ظروف التشغيل
- بيئة التركيب: خارجي (مثبت على عمود أو منصة)
- الارتفاع: ≤ 1000 م (الارتفاعات الأعلى تتطلب تأكيدًا هندسيًا)
- درجة الحرارة المحيطة: -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- التعرض البيئي: الأشعة فوق البنفسجية، المطر، التلوث؛ بدون أجواء متفجرة أو مسببة للتآكل
- مقاومة الزلازل: ≤ 8 درجات (حسب المعيار الصيني) أو حسب المتطلبات الإقليمية
البيانات الفنية
| الموديل | نسبة الجهد المقننة (فولت) |
درجة الدقة |
الخرج المقنن (فولت أمبير) |
الخرج الأقصى (فولت أمبير) |
الثبات الحراري (Ith) |
الثبات الديناميكي (Idyn) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|---|---|
| JLSZY-35 | 35000/100 | 0.2 | 30 | 500 | 100 × I1n | 2.5 × Ith | 42/95/195 |
| JLSZY-35 | 35000/100 | 0.5 | 50 | 500 | 100 × I1n | 2.5 × Ith | 42/95/195 |
| JLSZY-35 | 5~200/5 | 0.2S | 10 | – | 100 × I1n | 2.5 × Ith | 42/95/195 |
| JLSZY-35 | 5~200/5 | 0.2 | 10 | – | 100 × I1n | 2.5 × Ith | 42/95/195 |
Installation & Wiring
مخطط التركيب
يجب تثبيت محول JLSZY-35 بإحكام على أساس خرساني أو منصة فولاذية باستخدام فتحات التثبيت الأساسية المتوفرة. تُوصَل التوصيلات الأولية عالية الجهد عبر موصلات مصنّفة للاستخدام الخارجي بجهد 35 كيلوفولت. تخرج الأسلاك الثانوية عبر غlands كابلات مختومة في حجرة الأطراف المقاومة للعوامل الجوية. يجب تركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد من الوحدة لتحقيق تنسيق فعّال لحماية الصواعق.
الأبعاد الخارجية
| البُعد | القيمة (ملم) |
|---|---|
| الارتفاع الكلي | 1250 |
| نمط فتحات التثبيت في القاعدة | 200 × 200 |
| قطر فتحة البرغي | Φ 18 |
| ارتفاع الطرف الأولي | 1100 |
| أبعاد حجرة الدائرة الثانوية | 200 × 150 × 100 |
Selection & FAQs
دليل الاختيار
- حدد نسبة محول الجهد (PT) بناءً على جهد النظام الاسمي (عادةً 35000/100 فولت لشبكات 35 كيلوفولت).
- اختر تصنيف التيار الأولي لمحول التيار (CT) وفقًا لحمل الخط وال مدى التشغيل المتوقع (5~200 أمبير كمعيار).
- اختر درجات الدقة: 0.2S/0.2 للقياس التجاري؛ 0.5 للمراقبة العامة.
- تأكد من أن الحمل الثانوي الكلي (عدادات + مرحلات + خسائر الكابلات) لا يتجاوز القيمة المقننة بوحدة الفولت أمبير (VA).
- تحقق من أن تحمل محول التيار للقصْر (Ith/Idyn) يفوق مستوى عطل النظام.
- حدّد الظروف غير القياسية (الارتفاع >1000 م، درجات حرارة قصوى، تلوث شديد) عند تقديم الطلب.
الأسئلة الشائعة
س1: ما درجة الدقة المطلوبة للقياس التجاري؟
اختر درجة الدقة 0.2S لتطبيقات الفوترة التجارية. فهي توفر خرجًا مقدرًا بـ 10 فولت أمبير وتضمن دقة عالية عبر ظروف تحميل متفاوتة. اتصل بفريق الهندسة لدينا للحصول على تكوينات النسب المحددة.
س2: هل يمكن لهذا المحول المدمج 35 كيلوفولت العمل في المناطق ذات الارتفاع العالي؟
الموديلات القياسية مصنّفة لارتفاعات تصل إلى 1000 متر. بالنسبة للتثبيتات التي تتجاوز هذا الارتفاع، يلزم تأكيد هندسي لتعديل معاملات العزل. يُرجى تزويدنا بالارتفاع الدقيق لموقعك عند الاستفسار.
س3: ما هي تصنيفات الثبات الحراري والديناميكي؟
يُصنّف الثبات الحراري عند 100 ضعف التيار الأولي المقنن، بينما يبلغ الثبات الديناميكي 2.5 ضعف تيار الثبات الحراري. تضمن هذه المعاملات أداءً قويًا أثناء أحداث القصر. تحقق من مدد القصر المحددة مع فريقنا الفني.
س4: كيف يتم اختبار هذه المحولات الخارجية قبل الشحن؟
تخضع كل وحدة لاختبارات مصنعية روتينية، تشمل مقاومة العزل، والنسبة، وفحص القطبية. تتوفر اختبارات نوعية خاصة حسب متطلبات المشروع. اطلب حزمة شهادة الاختبار التفصيلية مع أمر الشراء الخاص بك.
س5: هل تحمل هذه المحولات الراتنجية 35 كيلوفولت شهادات دولية محددة؟
تتوافق محولاتنا المدمجة مع إرشادات التصنيع القياسية IEC وGB. تخضع الشهادات الدولية المحددة للتأكيد بناءً على سوقك المستهدف. اتصل بقسم المبيعات لدينا للحصول على وثائق الامتثال.
س6: أين يُستخدم محول JLSZY-35 المدمج عادةً؟
يُستخدم هذا المحول المدمج الخارجي من راتنج الإيبوكسي أساسًا في شبكات الطاقة المتناوبة 35 كيلوفولت لأغراض قياس الطاقة والحماية بالمرحلات. وهو مناسب للتثبيت على الأعمدة أو المنصات في البيئات القياسية.
