Обзор
Серия JLSZY-35 — это высокоточный комбинированный измерительный трансформатор для наружной установки, объединяющий функции измерительного трансформатора напряжения (ТН) и тока (ТТ) в одном корпусе из эпоксидной смолы. Предназначен для трехфазных сетей переменного тока напряжением 35 кВ и частотой 50 Гц, обеспечивает гальванически изолированные вторичные сигналы для коммерческого учета электроэнергии, мониторинга и релейной защиты на подстанциях и в промышленных распределительных сетях.
Безобслуживаемая конструкция исключает риски, связанные с маслом, а устойчивый к УФ-излучению и загрязнениям литой эпоксидный корпус гарантирует надежную работу в суровых условиях наружной эксплуатации на протяжении длительного времени.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Коэффициент трансформации ТН | 35000/100 В |
| Коэффициент трансформации ТТ | 5~200/5 А |
| Класс точности ТН | 0,2 или 0,5 |
| Класс точности ТТ | 0,2S или 0,2 |
| Номинальная нагрузка ТН | 30 ВА (0,2) / 50 ВА (0,5) |
| Номинальная нагрузка ТТ | 10 ВА |
| Уровень изоляции (Um/Ud/Up) | 42/95/195 кВ |
| Ток короткого замыкания (ТТ) | Ith: 100×I1n; Idyn: 2,5×Ith |

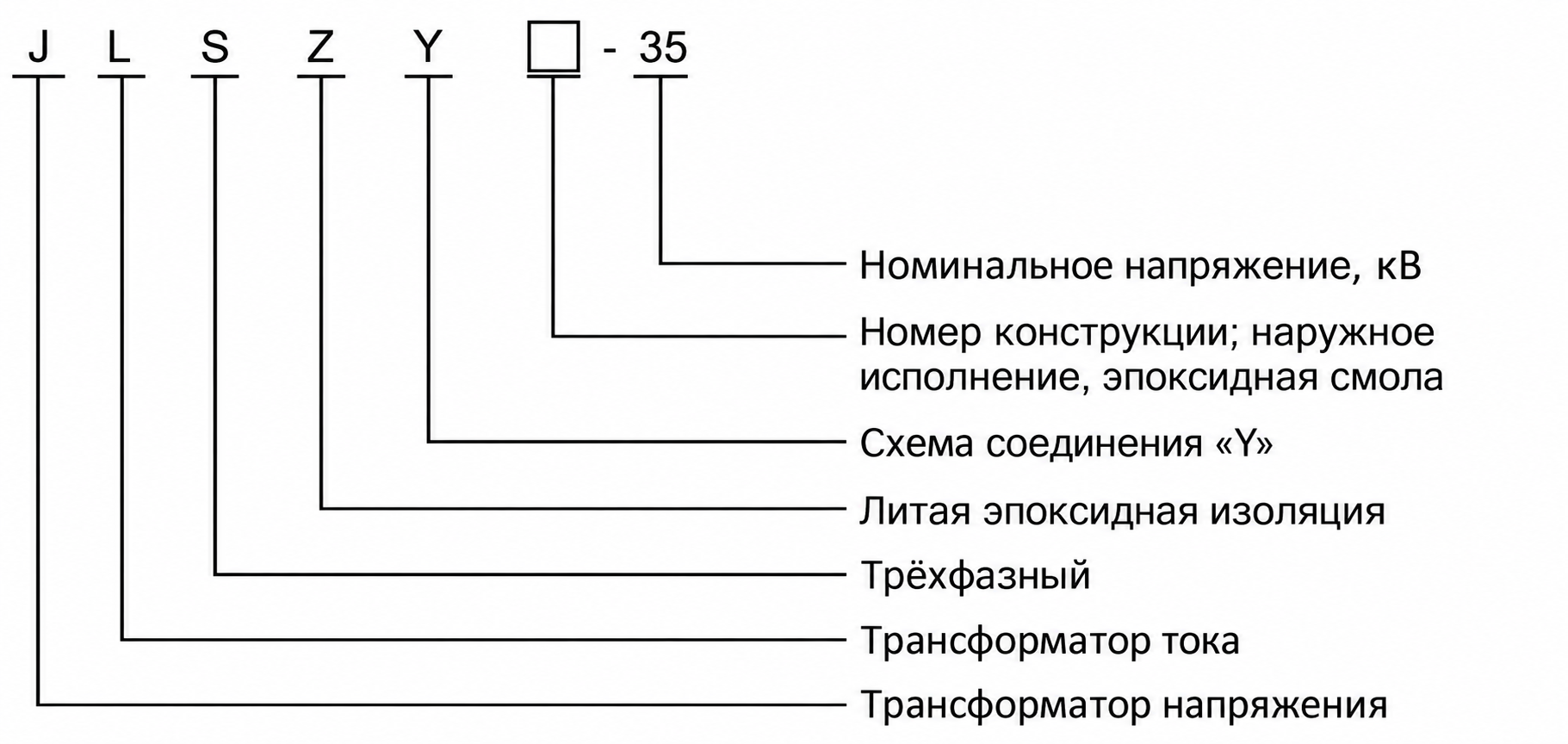

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор
- L: Элемент тока (компонент ТТ)
- S: Элемент напряжения (ТН, трехфазный)
- Z: Изоляция литой эпоксидной смолой
- Y: Исполнение для наружной установки
- 35: Класс напряжения (кВ)
Конструкция
Модель JLSZY-35 выполнена в виде опорного устройства для наружной установки с полностью герметичным литым эпоксидным корпусом, в котором интегрированы элементы ТН и ТТ в единый прочный механический блок. Корпус обладает высокой устойчивостью к УФ-излучению, проникновению влаги, поверхностному загрязнению и термическому старению, что обеспечивает стабильные диэлектрические свойства и механическую прочность в течение десятилетий эксплуатации на открытом воздухе.
Безобслуживаемая эксплуатация достигается за счет отказа от маслонаполненных компонентов, что снижает экологические риски и эксплуатационные расходы. Вторичные выводы размещены в герметичном отсеке с четкой маркировкой полярности, а устройство надежно крепится к бетонным или стальным основаниям через отверстия в основании.
Technical Parameters
Условия эксплуатации
- Место установки: Наружная (на опоре или платформе)
- Высота над уровнем моря: ≤ 1000 м (для большей высоты требуется инженерное подтверждение)
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: среднесуточная ≤ 95 %, среднемесячная ≤ 90 %
- Воздействие окружающей среды: УФ-излучение, дождь, загрязнение; отсутствие взрывоопасных и коррозионных сред
- Сейсмостойкость: ≤ 8 баллов (по китайским нормам) или согласно местным требованиям
Технические данные
| Модель | Номинальный коэффициент напряжения (В) |
Класс точности |
Номинальная мощность (ВА) |
Предельная мощность (ВА) |
Термическая стойкость (Ith) |
Динамическая стойкость (Idyn) |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|---|---|
| JLSZY-35 | 35000/100 | 0,2 | 30 | 500 | 100 × I1n | 2,5 × Ith | 42/95/195 |
| JLSZY-35 | 35000/100 | 0,5 | 50 | 500 | 100 × I1n | 2,5 × Ith | 42/95/195 |
| JLSZY-35 | 5~200/5 | 0,2S | 10 | — | 100 × I1n | 2,5 × Ith | 42/95/195 |
| JLSZY-35 | 5~200/5 | 0,2 | 10 | — | 100 × I1n | 2,5 × Ith | 42/95/195 |
Installation & Wiring
Схема монтажа
Трансформатор JLSZY-35 должен быть надежно закреплен на бетонном фундаменте или стальной платформе с использованием отверстий в основании. Первичные высоковольтные соединения выполняются через наружные соединители, рассчитанные на напряжение 35 кВ. Вторичные цепи выводятся через герметичные кабельные вводы в погодозащищенный отсек с зажимами. Для эффективной защиты от грозовых перенапряжений в пределах 1 метра от устройства необходимо установить вентильный разрядник на оксиде цинка.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1250 |
| Размеры отверстий под крепление | 200 × 200 |
| Диаметр отверстий под болты | Φ 18 |
| Высота первичных выводов | 1100 |
| Размеры отсека вторичных цепей | 200 × 150 × 100 |
Selection & FAQs
Руководство по выбору
- Определите коэффициент трансформации ТН исходя из номинального напряжения сети (обычно 35000/100 В для сетей 35 кВ).
- Выберите номинальный первичный ток ТТ в соответствии с нагрузкой фидера и ожидаемым диапазоном работы (стандартно 5~200 А).
- Выберите класс точности: 0,2S/0,2 — для коммерческого учета; 0,5 — для общего мониторинга.
- Убедитесь, что суммарная вторичная нагрузка (счетчики + реле + потери в кабелях) не превышает номинальную мощность в ВА.
- Проверьте, что ток термической и динамической стойкости ТТ (Ith/Idyn) превышает уровень тока короткого замыкания в сети.
- Укажите нестандартные условия (высота над уровнем моря >1000 м, экстремальные температуры, сильное загрязнение) при оформлении заказа.
Часто задаваемые вопросы
В1: Какой класс точности необходим для коммерческого учета?
Для коммерческого учета выбирайте класс точности 0,2S. Он обеспечивает номинальную мощность 10 ВА и высокую точность в широком диапазоне нагрузок. Обратитесь в нашу инженерную службу для подбора конкретных коэффициентов трансформации.
В2: Может ли этот комбинированный трансформатор 35 кВ работать в условиях высокогорья?
Стандартные модели рассчитаны на высоту до 1000 метров. Для установки выше этого уровня требуется инженерное подтверждение с корректировкой параметров изоляции. Укажите точную высоту места установки при запросе.
В3: Каковы параметры термической и динамической стойкости?
Термическая стойкость составляет 100-кратный номинальный первичный ток, динамическая — 2,5-кратный ток термической стойкости. Эти параметры обеспечивают надежную работу при коротких замыканиях. Уточните допустимую продолжительность КЗ у нашей технической службы.
В4: Как проводится испытание этих трансформаторов перед отгрузкой?
Каждое изделие проходит стандартные заводские испытания: проверку сопротивления изоляции, коэффициента трансформации и полярности. По требованию проекта доступны специальные типовые испытания. Запросите полный пакет сертификатов испытаний вместе с заказом.
В5: Есть ли международные сертификаты для этих трансформаторов 35 кВ с эпоксидной изоляцией?
Наши комбинированные трансформаторы соответствуют стандартам МЭК и ГБ. Наличие конкретных международных сертификатов подтверждается в зависимости от целевого рынка. Обратитесь в отдел продаж за документацией о соответствии.
В6: Где обычно применяется комбинированный трансформатор JLSZY-35?
Этот комбинированный трансформатор с эпоксидной изоляцией для наружной установки主要用于 в трехфазных сетях 35 кВ для учета электроэнергии и релейной защиты. Подходит для установки на опорах или платформах в стандартных условиях.
В7: Достаточен ли уровень изоляции для наружных сетей 35 кВ?
Да, уровень изоляции составляет 42/95/195 кВ для промышленной частоты, грозового и коммутационного импульсов соответственно. Это обеспечивает надежные диэлектрические характеристики. Уточните требования к степени загрязнения у наших инженеров.
Часто задаваемые вопросы
Q1: Подходит ли комбинированный трансформатор JLSZY-35 для суровых климатических условий?
Да, модель предназначена для наружной установки на опорах или платформах. Работает при температурах от –25 °C до +40 °C, устойчива к УФ-излучению и осадкам. Уточните климатические требования у наших инженеров.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета используйте классы точности 0,2 или 0,2S, обеспечивающие высокую точность измерений. Номинальная мощность составляет 30 ВА или 10 ВА соответственно. Запросите у нас сертификаты калибровки.
Q3: Какова термическая стойкость изделия к токам короткого замыкания?
Термическая стойкость составляет 100 × I1n, а динамическая — 2,5 × Ith. Эти параметры обеспечивают надежную работу в режимах короткого замыкания. Точные значения токов подтверждаются под конкретный проект.
Q4: Можно ли эксплуатировать трансформатор на высоте более 1000 метров?
Стандартные модели рассчитаны на высоту до 1000 м над уровнем моря. Для большей высоты требуется инженерное подтверждение и корректировка конструкции. Свяжитесь с отделом продаж для заказа высотного исполнения.
Q5: Какие заводские испытания проходит оборудование перед отгрузкой заказчику?
Каждое изделие проходит рутинные электрические испытания и проверку изоляции на уровень 42/95/195 кВ. Подробные протоколы испытаний предоставляются по запросу.
Q6: Где применяется комбинированный измерительный трансформатор JLSZY-35 в сетях 35 кВ?
Устройство применяется для измерений тока и напряжения в распределительных сетях 35 кВ наружной установки. Эпоксидный корпус обеспечивает долговечность в загрязненных средах. Техническая документация предоставляется по запросу.
Q7: Какую изоляцию обеспечивает эпоксидный корпус трансформатора наружной установки?
Модель имеет уровень изоляции 42/95/195 кВ, что соответствует стандартным системам 35 кВ. Эпоксидная изоляция гарантирует высокую диэлектрическую прочность. Уточните требования к электрической прочности у наших инженеров.
