نظرة عامة
محولات الجهد المدمجة من سلسلة JSZV12-10R هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وحساب الطاقة الكهربائية، وتوفير طاقة مساعدة في أنظمة التيار المتردد ذات الجهد المتوسط من فئة 10 كيلوفولت. تتكون هذه الوحدات المغلقة بالكامل والمسبوكة براتنج الإيبوكسي من مخرجين ثانويين مع حماية مدمجة بواسطة فواصل جهد عالي في كل طور، وتُنتج إشارات معزولة كهربائيًا تتناسب مع الجهد الأولي عبر الحث الكهرومغناطيسي.
وباستخدام قانون فاراداي، يوفّر المحول خرجًا بجهد 100 فولت لقياسات الفوترة عالية الدقة، وخرجًا آخر بجهد 220 فولت لتغذية دوائر التحكم، وأجهزة الحماية، ومعدات المراقبة. ويستخدم التصميم المدمج على شكل حرف V وحدتين أحاديتي الطور مناسبتين للمعدات الداخلية، ووحدات الحلقات الرئيسية (RMU)، ولوحات التوزيع، مما يضمن موثوقية النظام وسهولة التركيب.
ملخص المواصفات الأساسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز (60 هرتز اختياري) |
| نسبة الجهد | 10000/100 فولت أو 10/0.1/0.22 كيلوفولت |
| المخارج الثانوية | 100 فولت (للقياس)، 220 فولت (للطاقة المساعدة) |
| فئات الدقة | 0.2، 0.5 |
| الحمل المقنن | 20 فولت أمبير (لفئة 0.2)، 60 فولت أمبير (لفئة 0.5) |
| أقصى خرج (لفترة قصيرة) | 500–600 فولت أمبير |
| مستوى العزل | 12/42/75 كيلوفولت (Um/Ud/Up) |
| التكوين | اتصال ثلاثي الأطوار على شكل V (وحدتان) |
| الحماية بالفواصل | فواصل جهد عالي مدمجة في الأطوار A/B/C |

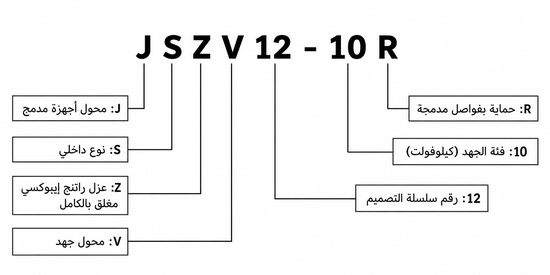

ترميز الموديل
- J: محول أجهزة مدمج (جهد + حماية)
- S: نوع داخلي (室内)
- Z: عزل مسبوك براتنج الإيبوكسي، هيكل مغلق بالكامل
- V: وظيفة محول الجهد
- 12: سلسلة التصميم / تكرار المنصة
- 10: فئة الجهد (كيلوفولت)
- R: حماية مدمجة بالفواصل (熔断器)
البناء
يتميز محول JSZV12-10R بهيكل مغلق بالكامل مسبوك براتنج الإيبوكسي مع قلوب مصنوعة من صفائح فولاذ السيليكون المدرفلة على البارد، مما يضمن قوة عازلة فائقة، ومقاومة للرطوبة، واستقرارًا حراريًا طويل الأمد. وقد تم تحسين هذا التصميم القوي لبيئات المعدات الداخلية، حيث يوفّر أداءً موثوقًا أثناء التشغيل المستمر ويقاوم التلوث والتتبع والشيخوخة.
توفر الفواصل المدمجة لجهد عالي في جميع اللفات الأولية الثلاث حماية مناسَبة ضد القصر، وتمنع انتشار الأعطال. كما أن كتل المحطات الثانوية سهلة الوصول لاستبدال الفواصل دون الحاجة إلى فصل التغذية عن النظام، مما يعزز سلامة الصيانة واستمرارية التشغيل.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: ≤ 1000 متر (أعلى حسب الطلب)
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- الرطوبة النسبية: ≤ 80% (بدون تكاثف)
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والمواد القابلة للانفجار، والغبار الموصل، والاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| النوع | نسبة الجهد المقنن (فولت) |
فئة الدقة والخرج المقنن (فولت أمبير) |
أقصى خرج (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|---|---|---|---|---|
| 0.2 / 0.5 / 1 / 6p | ||||
| JSZW3-10 | 10000/√3/100/√3/100/√3 | 15 / 30 / 60 / 50 | 300 | 12/42/75 |
| JSZW3-6 | 6000/√3/100/√3 | 15 / 30 / 60 / 50 | 300 | 7.2/32/60 |
| JSZW3-3 | 3000/√3/100/√3 | 15 / 30 / 60 / 50 | 300 | 3.6/20/40 |
التركيب والتوصيلات
مخطط التركيب
يتم تركيب محول JSZV12-10R عادةً كوحدتين أحاديتي الطور في تكوين اتصال على شكل V (دلتا مفتوحة) لأنظمة ثلاثية الأطوار. تتصل المحطات الأولية بـ A-N وB-N (أو A-B-C في أنظمة واي)، بينما تُسلّم المحطات الثانوية جهد 100 فولت للقياس (a-x) وجهد 220 فولت للطاقة المساعدة (a1-x1). ومن الضروري تحديد الأطوار بشكل صحيح وتوصيل نقطة واحدة في كل دائرة ثانوية بالأرض. ويتم استبدال الفواصل عبر المحطات الثانوية التي يسهل الوصول إليها دون إيقاف تشغيل النظام، وفقًا للإجراءات المحددة من الشركة المصنعة.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | حسب الرسم البُعدي |
| العرض | حسب الرسم البُعدي |
| العمق | حسب الرسم البُعدي |
| نمط ثقوب التثبيت | حسب الرسم البُعدي |
| مسافة التفريغ للمحطة الأولية | وفق مواصفات تكامل المعدات |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من فئة جهد النظام: 10 كيلوفولت، 6 كيلوفولت، أو 3 كيلوفولت
- اختر تكوين الخرج: مزدوج (100 فولت + 220 فولت) أو وحيد (100 فولت فقط)
- اختر فئة الدقة: 0.2 للفوترة، 0.5 للمراقبة العامة
- احسب الحمل الكلي (بالفولت أمبير) لكل دائرة ثانوية بناءً على الأحمال المتصلة
- تحقق من أن مستوى العزل يتوافق مع متطلبات المعدات (المعياري: 12/42/75 كيلوفولت)
- حدد تصنيف الفاصل إذا كانت هناك حاجة لتنسيق مخصص مع نظام الحماية
الأسئلة الشائعة
س1: أي فئة دقة مناسبة لقياسات الفوترة؟
اختر فئة 0.2 للتطبيقات التي تتطلب قياسات فوترة دقيقة. يوفر هذا الموديل خرجًا مقننًا بـ 15 فولت أمبير عند فئة 0.2. يُرجى التواصل معنا لمتطلبات الحمل المحددة.
س2: هل يمكن تركيب هذا المحول في الهواء الطلق؟
لا، فهو مصمم حصريًا للتركيب الداخلي. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والغبار الموصل. يُرجى التحقق من ظروف المعدات قبل الطلب.
س3: لماذا تختار موديلًا ذا خرج مزدوج بدلًا من موديل ذي خرج وحيد؟
توفر الموديلات ذات الخرج المزدوج جهد 100 فولت للقياس وجهد 220 فولت للطاقة المساعدة. أما الموديلات ذات الخرج الوحيد فتوفر 100 فولت فقط. يُرجى تحديد تكوين الخرج المطلوب عند الاستفسار.
س4: هل يمكن تخصيص تصنيف الارتفاع للمشاريع ذات الارتفاع العالي؟
نعم، الموديلات القياسية مصنّفة لارتفاعات تصل إلى 1000 متر. تتوفر تصنيفات أعلى حسب الطلب. يُرجى تزويدنا بالارتفاع الدقيق لموقع المشروع لتأكيد ذلك من المصنع.
س5: ما اختبارات المصنع التي تُجرى قبل الشحن؟
تخضع تقارير الاختبارات الروتينية وبروتوكولات المصنع للتأكيد. يمكننا تزويدك بوثائق الامتثال القياسية عند الطلب. يُرجى التواصل مع فريقنا الفني للحصول على معايير الاختبار التفصيلية.
س6: كيف يُستخدم هذا المحول المدمج في توزيع الطاقة؟
يُستخدم أساسًا في أنظمة داخلية بجهد 10 كيلوفولت و6 كيلوفولت و3 كيلوفولت لأغراض القياس والحماية. توفر الفواصل المدمجة حماية من القصر. يُرجى التأكد من توافق النظام مع مهندسينا.
س7: ما مستوى العزل المقنن المطبق على موديل 10 كيلوفولت؟
يتميز موديل JSZW3-10 بمستوى عزل مقنن يبلغ 12/42/75 كيلوفولت. وهو يدعم خرجًا أقصى يبلغ 300 فولت أمبير. يُرجى طلب ورقة البيانات التقنية الكاملة للحصول على قيم اختبار العزل التفصيلية.
