Обзор

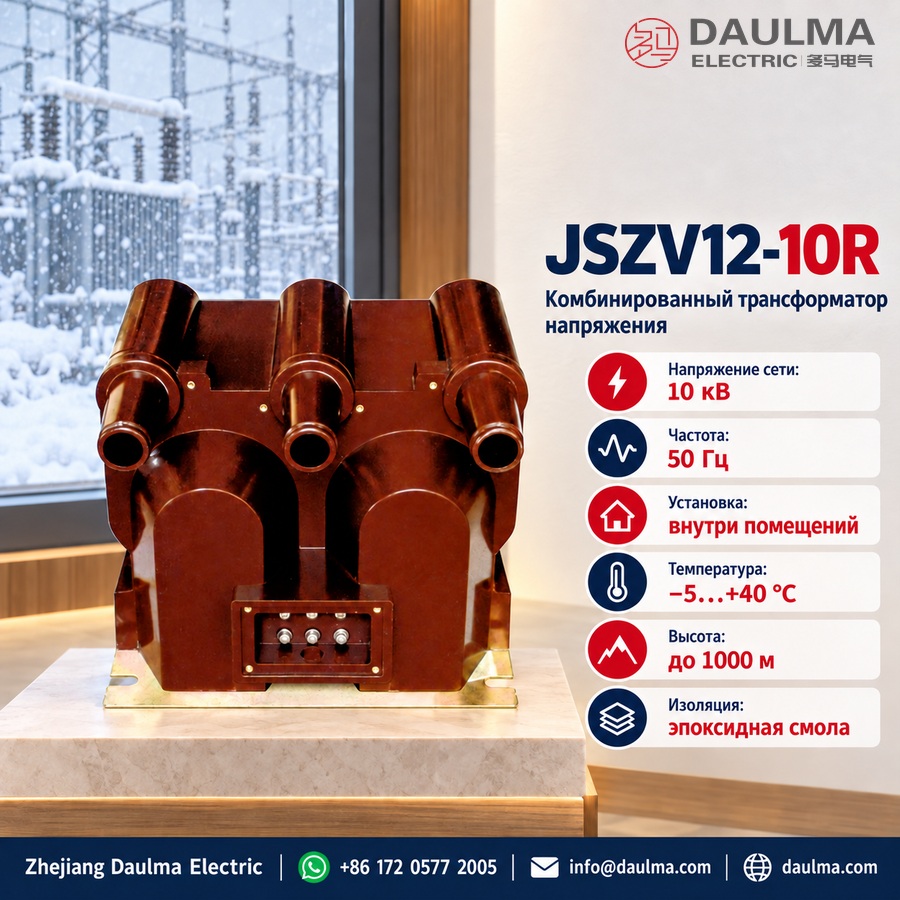

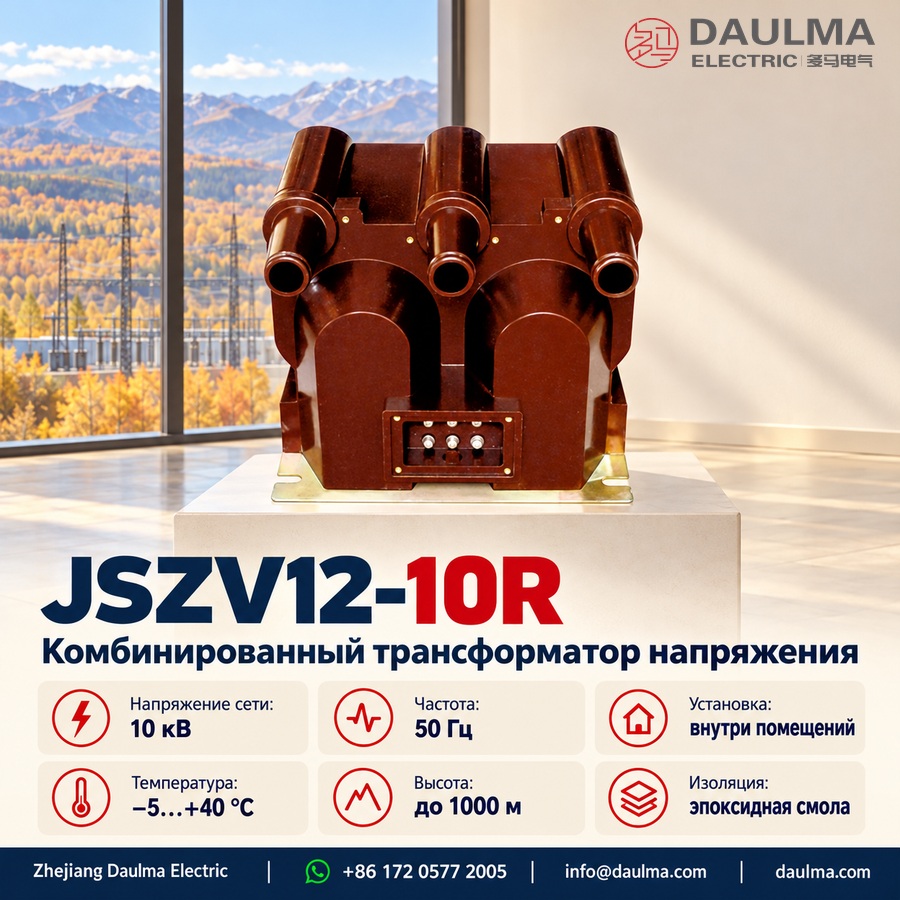

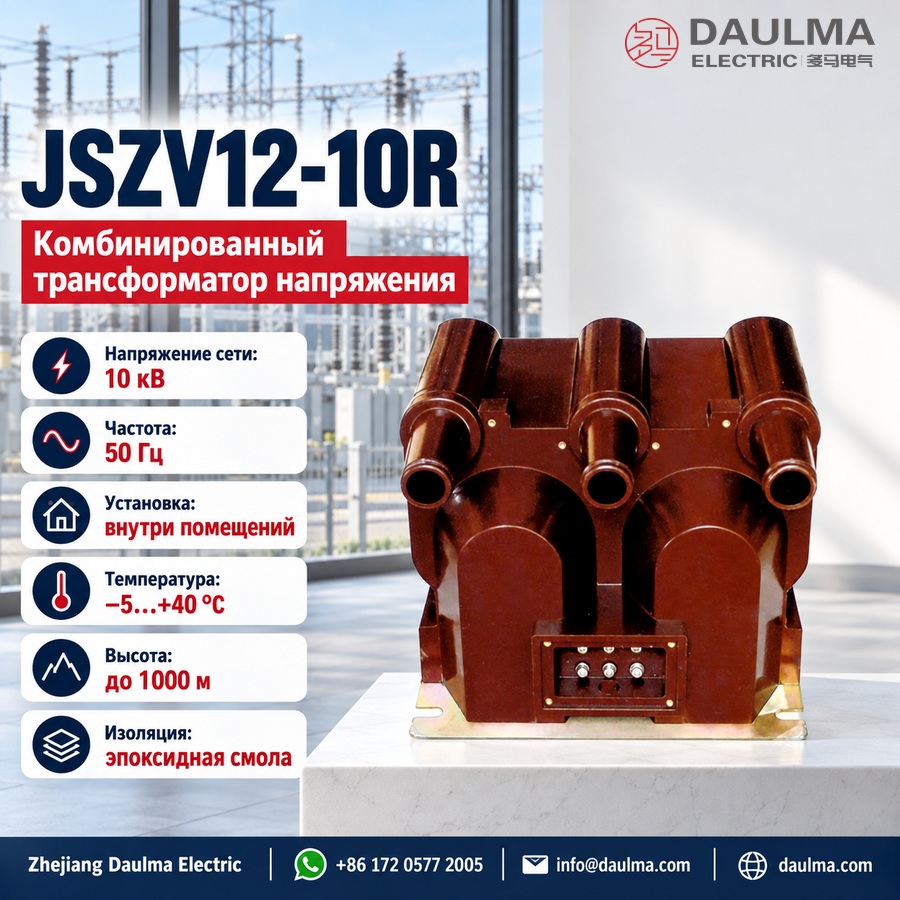

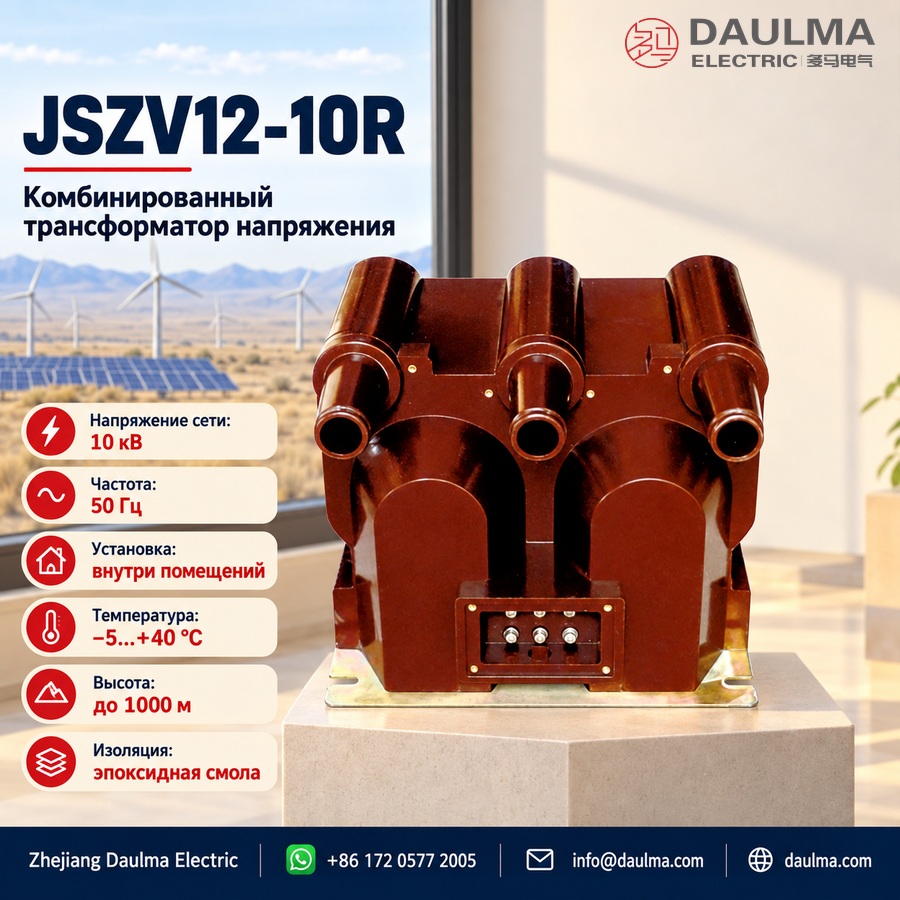

Комбинированные трансформаторы напряжения серии JSZV12-10R — это прецизионные электромагнитные приборы, предназначенные для точного измерения напряжения, учёта электроэнергии и питания вспомогательных цепей в трёхфазных сетях переменного тока класса напряжения 10 кВ. Эти полностью герметичные устройства с литой эпоксидной изоляцией имеют два вторичных выхода и встроенные высоковольтные предохранители на каждой фазе, обеспечивая гальванически изолированные сигналы, пропорциональные первичному напряжению, посредством электромагнитной индукции.
Работая на основе закона Фарадея, трансформатор выдаёт выходное напряжение 100 В для коммерческого учёта и 220 В для питания цепей управления, релейной защиты и систем мониторинга. Компактная конструкция по схеме V-соединения (открытый треугольник) состоит из двух однофазных блоков и подходит для установки во внутренних распределительных устройствах, ячейках КСО и распределительных щитах, обеспечивая надёжность системы и упрощённый монтаж.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ (для внутренней установки) |
| Номинальная частота | 50 Гц (60 Гц — по запросу) |
| Коэффициент трансформации | 10000/100 В или 10/0,1/0,22 кВ |
| Вторичные выходы | 100 В (учёт), 220 В (вспомогательное питание) |
| Классы точности | 0,2; 0,5 |
| Номинальная нагрузка | 20 В·А (класс 0,2), 60 В·А (класс 0,5) |
| Макс. мощность (кратковременно) | 500–600 В·А |
| Уровень изоляции | 12/42/75 кВ (Um/Ud/Up) |
| Конфигурация | Трёхфазное V-соединение (два блока) |
| Защита предохранителями | Встроенные ВН-предохранители на фазах A/B/C |

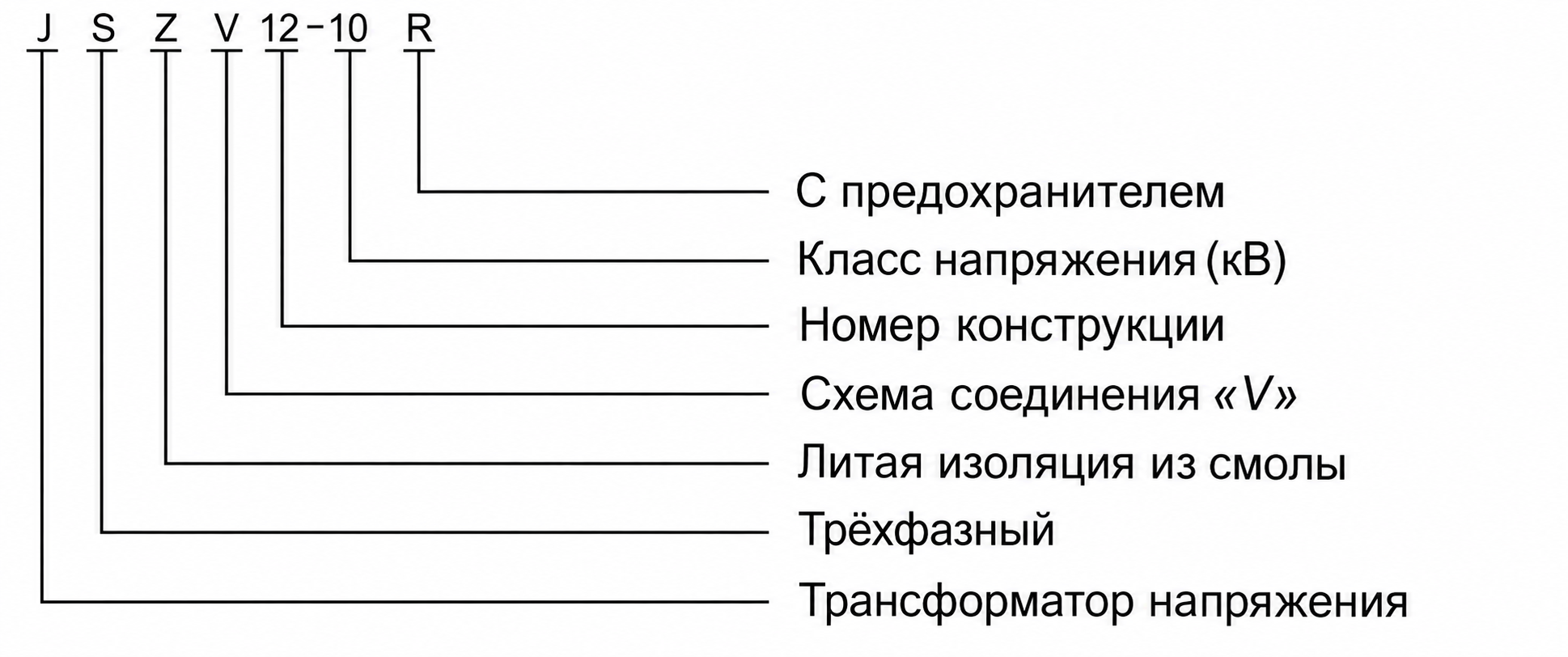

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (напряжение + защита)
- S: Для внутренней установки (室内)
- Z: Литая эпоксидная изоляция, полностью герметичная конструкция
- V: Функция трансформатора напряжения
- 12: Серия конструкции / версия платформы
- 10: Класс напряжения (кВ)
- R: Встроенная защита предохранителями (熔断器)
Конструкция
Трансформатор JSZV12-10R выполнен в полностью герметичном корпусе из литой эпоксидной смолы с сердечниками из высококачественной холоднокатаной электротехнической стали, что обеспечивает высокую диэлектрическую прочность, устойчивость к влаге и долговременную термостабильность. Такая надёжная конструкция оптимизирована для эксплуатации во внутренних распределительных устройствах и гарантирует стабильную работу в длительном режиме, устойчиво противостоя загрязнению, трекингу и старению.
Встроенные высоковольтные предохранители на всех трёх первичных обмотках обеспечивают согласованную защиту от коротких замыканий и предотвращают распространение повреждений. Клеммные колодки вторичных цепей легко доступны для замены предохранителей без снятия напряжения с системы, что повышает безопасность обслуживания и непрерывность эксплуатации.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: ≤ 1000 м (по запросу — выше)
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: ≤ 80% (без конденсации)
- Условия окружающей среды: Отсутствие коррозионных газов, взрывоопасных сред, проводящей пыли, сильной вибрации или механических ударов
Технические данные
| Тип | Номинальное напряжение, коэффициент трансформации (В) |
Класс точности и номинальная мощность (В·А) |
Макс. мощность (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|
| 0,2 / 0,5 / 1 / 6p | ||||
| JSZW3-10 | 10000/√3/100/√3/100/√3 | 15 / 30 / 60 / 50 | 300 | 12/42/75 |
| JSZW3-6 | 6000/√3/100/√3 | 15 / 30 / 60 / 50 | 300 | 7,2/32/60 |
| JSZW3-3 | 3000/√3/100/√3 | 15 / 30 / 60 / 50 | 300 | 3,6/20/40 |
Установка и подключение
Схема подключения
Трансформатор JSZV12-10R обычно устанавливается как два однофазных блока по схеме V-соединения (открытый треугольник) в трёхфазных системах. Первичные выводы подключаются к фазам A-N и B-N (или A-B-C в звезде), а вторичные выводы обеспечивают 100 В для учёта (a-x) и 220 В для вспомогательного питания (a1-x1). Обязательны правильная маркировка фаз и заземление одной точки в каждой вторичной цепи. Замена предохранителей осуществляется через доступные вторичные клеммы без отключения системы в соответствии с инструкциями производителя.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота | Согласно габаритному чертежу |
| Ширина | Согласно габаритному чертежу |
| Глубина | Согласно габаритному чертежу |
| Схема крепёжных отверстий | Согласно габаритному чертежу |
| Зазоры первичных выводов | В соответствии со спецификацией интеграции в РУ |
Подбор и частые вопросы
Руководство по выбору
- Подтвердите класс напряжения сети: 10 кВ, 6 кВ или 3 кВ
- Выберите конфигурацию выходов: двойной (100 В + 220 В) или одинарный (только 100 В)
- Определите класс точности: 0,2 — для коммерческого учёта, 0,5 — для общего мониторинга
- Рассчитайте суммарную нагрузку (В·А) для каждой вторичной цепи с учётом подключённых устройств
- Убедитесь, что уровень изоляции соответствует требованиям распределительного устройства (стандарт: 12/42/75 кВ)
- Укажите номинал предохранителя, если требуется специальная координация с системой защиты
Часто задаваемые вопросы
В1: Какой класс точности подходит для коммерческого учёта?
Для точного коммерческого учёта выбирайте класс 0,2. Данная модель обеспечивает номинальную мощность 15 В·А при классе 0,2. Обратитесь к нам для уточнения требований по нагрузке.
В2: Можно ли устанавливать этот трансформатор напряжения на открытом воздухе?
Нет, он предназначен исключительно для внутренней установки. Помещение должно быть свободно от коррозионно-активных газов и проводящей пыли. Перед заказом проверьте условия в вашем распределительном устройстве.
В3: Почему стоит выбрать модель с двумя выходами вместо одинарной?
Модели с двумя выходами обеспечивают одновременно 100 В для учёта и 220 В для вспомогательного питания. Модели с одним выходом выдают только 100 В. Укажите требуемую конфигурацию при запросе.
В4: Можно ли адаптировать трансформатор для проектов на большой высоте?
Да, стандартные модели рассчитаны на высоту до 1000 м над уровнем моря. Исполнение для больших высот доступно по запросу. Укажите точную высоту объекта для подтверждения на заводе.
В5: Какие испытания проводятся на заводе перед отгрузкой?
Конкретные протоколы заводских испытаний и процедуры рутинных проверок подлежат уточнению. Мы можем предоставить документацию о соответствии стандартам по запросу. Обратитесь в нашу техническую службу за подробными параметрами испытаний.
В6: Где применяется данный комбинированный трансформатор напряжения в распределительных сетях?
Он主要用于 используется во внутренних системах 10 кВ, 6 кВ и 3 кВ для целей учёта и защиты. Встроенные предохранители обеспечивают защиту от коротких замыканий. Согласуйте совместимость с вашими инженерами.
В7: Какой уровень изоляции установлен для модели на 10 кВ?
Модель JSZW3-10 имеет номинальный уровень изоляции 12/42/75 кВ. Она поддерживает максимальную мощность 300 В·А. Запросите полный технический паспорт для получения детальных значений диэлектрических испытаний.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор JSZV12-10R на улице?
Нет, модель предназначена только для внутренней установки. Эксплуатация допускается при температуре от –5 °C до +40 °C и влажности до 80%. Для уличного монтажа рассмотрите уличные аналоги.
Q2: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета рекомендуем класс 0,2. Обеспечивает высокую точность измерений в рабочих диапазонах. Подтвердите требуемую номинальную мощность вторичной нагрузки при заказе.
Q3: Зачем нужен двойной вторичный выход у трансформатора?
Двойной выход позволяет одновременно подключать цепи измерения и защиты. Каждая обмотка работает независимо с заданным классом точности. Уточните схему подключений у наших инженеров.
Q4: Какие заводские испытания проходит оборудование перед отгрузкой?
Изделия проходят стандартные приемо-сдаточные испытания, включая проверку коэффициента трансформации и изоляции. Полный протокол тестов предоставляется вместе с паспортом. Запросите пример протокола.
Q5: Возможно ли изготовление на высоту более 1000 метров?
Да, базовая версия рассчитана на высоту до 1000 м. Для высокогорных регионов требуется специальное исполнение с усиленной изоляцией. Свяжитесь с отделом продаж для расчета сроков.
Q6: Кто является производителем комбинированных трансформаторов JSZV12-10R?
Продукция выпускается на сертифицированных заводах-партнерах daulma.com. Мы обеспечиваем прямые поставки оригинального электрооборудования для сетей 10 кВ. Запросите актуальный прайс-лист.
Q7: Защищены ли первичные цепи от короткого замыкания?
Да, трансформатор JSZV12-10R комплектуется встроенными предохранителями. Они обеспечивают надежную защиту от токов короткого замыкания на стороне высокого напряжения. Уточните тип и номинал предохранителей.
