نظرة عامة
يُعدّ محول الجهد المدمج JSZV12-20R محولاً ثلاثي الطور من راتنج الإيبوكسي مع حماية مدمجة بالفواصل، ومصمم خصيصًا لمعدات التوزيع المعدنية المغلقة الخارجية XGW-12 في أنظمة التوزيع ذات الجهود 12–20 كيلوفولت. ويوفّر مخرَجين ثانويين: 100 فولت للقياس الدقيق و220 فولت لتغذية موثوقة لدوائر التحكم والحماية في قواطع الدائرة.
يتميز تصميمه المدمج والمغلق تمامًا بدمج وظيفتي القياس والتغذية الكهربائية في وحدة واحدة، مما يعزز كفاءة النظام ويقلل من البصمة المطلوبة للتثبيت. كما تدعم توصيلته على شكل V (مثلث مفتوح) مراقبة الجهد بدقة وكشف الأعطال الأرضية في شبكات الجهد المتوسط.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 12 كيلوفولت (جهد مصنّف 20 كيلوفولت) |
| التردد المصنّف | 50 هرتز |
| جهد اللفّ الأساسي المصنّف | 20 كيلوفولت / √3 |
| جهد اللفّ الثانوي المصنّف | 100 فولت، 220 فولت |
| فئات الدقة | 0.2، 0.5 |
| توصيل اللفّ الأساسي | توصيلة V (مثلث مفتوح) |
| الحماية بالفواصل | فواصل مدمجة في لفّ الجهد الأساسي |
| مستوى العزل (Um/Ud/Up) | 24/65/125 كيلوفولت |
| البناء | من راتنج الإيبوكسي المصبوب، مغلق تمامًا |
| الامتثال للمعايير | GB 1207-1997 |

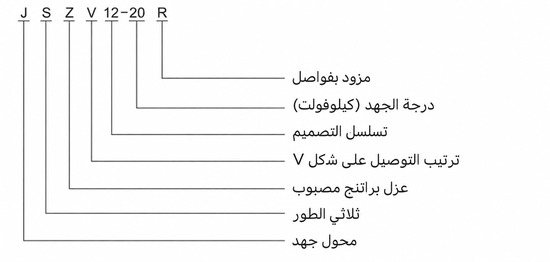

ترميز الموديل
- J: محول جهد (VT)
- S: تكوين ثلاثي الطور
- Z: هيكل معزول بصب راتنج الإيبوكسي
- V: توصيلة V (مثلث مفتوح)
- 12: فئة الجهد (كيلوفولت)
- 20: الجهد المصنّف (كيلوفولت)
- R: حماية مدمجة بالفواصل
البناء
يتميز محول JSZV12-20R ببناء متين من راتنج الإيبوكسي المصقول وتصميم مغلق بالكامل، مما يضمن أداءً عاليًا في العزل، وقوة ميكانيكية عالية، ومقاومة ممتازة للرطوبة والتلوث والشيخوخة—وهو أمرٌ بالغ الأهمية للتشغيل طويل الأمد في معدات التوزيع الخارجية. وتوضع الفواصل المدمجة عند طرفي الخرج الأساسي لتسهيل الوصول إليها أثناء الصيانة أو الاستبدال.
وتجمع هذه الوحدة المدمجة بين وظيفتي قياس الجهد وتغذية الطاقة المساعدة في تركيب واحد مدمج، مما يحسّن استخدام المساحة داخل حجرات معدات التوزيع المعدنية المغلقة XGW-12 مع الحفاظ على العزل الغالفاني ودقة الخرج الثانوي النسبي بالنسبة لجهد اللفّ الأساسي.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: معدات توزيع معدنية مغلقة خارجية (XGW-12)
- الارتفاع: ≤1000 متر فوق مستوى سطح البحر (مستوى تلوث II)
- درجة الحرارة المحيطة: -5°م إلى +40°م
- الرطوبة النسبية: ≤80%
- الظروف البيئية: خالٍ من الغازات أو الأبخرة المسببة للتآكل؛ خالٍ من غبار الكربون أو الغبار المعدني الموصل؛ لا يوجد اهتزاز شديد أو صدمات ميكانيكية
البيانات الفنية
| الموديل | نسبة الجهد المصنّف (فولت) |
خرج فئة 0.2 (فولت أمبير) |
خرج فئة 0.5 (فولت أمبير) |
مستوى العزل المصنّف (كيلوفولت) |
|---|---|---|---|---|
| JSZV12-20R | 20000/100 | 30 | 50 | 24/65/125 |
| JSZV12-20R | 20000/100/100 | 20 | 50 | 24/65/125 |
| JSZV12-20R | 20000/220 | 20 | 50 | 24/65/125 |
| JSZV12-20R | 20000/100/220 | 20 | 50 | 24/65/125 |
التركيب والتوصيلات
مخطط التركيب
تم تصميم محول JSZV12-20R للتركيب الآمن داخل الحجرة المخصصة له في معدات التوزيع المعدنية المغلقة الخارجية XGW-12. تتصل الأطراف الأساسية مباشرة بأطراف القضبان المشتركة المدمجة، بينما تتصل الأسلاك الثانوية بالأطراف المُعلَّمة بوضوح لدوائر القياس والدوائر المساعدة. ويجب الحفاظ على مسافة كافية حول الوحدة لضمان سلامة العزل، وتبديد الحرارة، وسهولة الصيانة. ويمكن الوصول إلى الفواصل المدمجة من اللوحة الأمامية لاستبدال سريع دون الحاجة إلى فك التجميع.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | راجع وثائق معدات التوزيع |
| العرض | راجع وثائق معدات التوزيع |
| العمق | راجع وثائق معدات التوزيع |
| نمط ثقوب التثبيت | وفقًا لتصميم حجرة XGW-12 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد نسبة الجهد المصنّف (مثل 20000/100/220) وفقًا لمتطلبات الشبكة المحلية
- اختر فئة الدقة (0.2 للقياس التجاري، 0.5 للمراقبة العامة)
- تأكّد من الحمل المصنّف (بالفولت أمبير) لكل لفّ ثانوي لضمان الدقة تحت الحمل الفعلي
- تحقّق من احتياجات التطبيق: قياس الجهد فقط، أو الطاقة المساعدة فقط، أو الوظيفة المدمجة
- تأكد من التوافق مع أبعاد حجرة معدات التوزيع XGW-12 وتخطيط الأطراف
- للمواقع غير القياسية (مثل الارتفاعات العالية أو درجات الحرارة المتطرفة)، اطلب تخصيصًا
الأسئلة الشائعة
س1: ما فئة الدقة المتاحة للقياس؟
يوفر محول JSZV12-20R خرجًا بدقة فئة 0.2 وفئة 0.5. وتصل فئة 0.2 إلى 30 فولت أمبير، بينما توفر فئة 0.5 50 فولت أمبير. يُرجى التواصل مع فريق الهندسة لدينا لحسابات الحمل المحددة.
س2: هل يمكن تركيب هذا المحول في الهواء الطلق؟
نعم، فهو مصمم لمعدات التوزيع المعدنية المغلقة الخارجية مثل XGW-12. تأكد من أن موقع التركيب خالٍ من الغازات المسببة للتآكل، والغبار الموصل، والاهتزاز الشديد. وتحقق من حدود الارتفاع مع فريقنا الفني.
س3: ما نسب جهود الخرج الثانوية المدعومة لهذا الموديل؟
يدعم محول JSZV12-20R عدة نسب انطلاقًا من جهد أساسي 20000 فولت. وتشمل الخيارات القياسية للخرج الثانوي: 100 فولت، 100/100 فولت، 220 فولت، وتكوينات 100/220 فولت. يُرجى تحديد متطلبات نظامك بدقة أثناء مرحلة الاستفسار لاختيار المصنع المناسب.
س4: هل تتوفر شهادات اختبار النوع لهذا المحول؟
تخضع شهادات اختبار النوع وتقارير الاختبار الروتيني للتأكيد. تم تصميم الوحدة بمستوى عزل مصنّف 24/65/125 كيلوفولت. يُرجى التواصل مع قسم المبيعات لدينا للحصول على الوثائق المحددة.
س5: كيف يمكننا طلب دعم مخصص لدمج معدات التوزيع؟
يشمل دعم هندسة التطبيقات إرشادات مخصصة لدمج معدات التوزيع وفقًا لمشروعك. وتشمل هذه الخدمة حساب الحمل واختيار نسبة الجهد. يُرجى التواصل مع فريق المبيعات لدينا لطلب توصيات محددة للدمج.
س6: هل يناسب محول JSZV12-20R شبكات التوزيع ذات 20 كيلوفولت؟
نعم، هذا المحول المدمج مع الفواصل مصمم لأنظمة 20 كيلوفولت. ويتميز بجهد أساسي مصنّف 20000 فولت، وهو مثالي لتطبيقات معدات التوزيع المعدنية المغلقة الخارجية. يُرجى تأكيد معاملات شبكتك مع مهندسينا.
س7: ما مستوى العزل المصنّف لهذا المحول؟
يوفر محول JSZV12-20R مستوى عزل مصنّف 24/65/125 كيلوفولت. ويضمن هذا الأداء الموثوق في بيئات ذات مستوى تلوث II حتى ارتفاع 1000 متر فوق سطح البحر. يُرجى استشارة قسمنا الفني للحصول على تفاصيل اختبار العزل الكهربائي.
