Descripción general

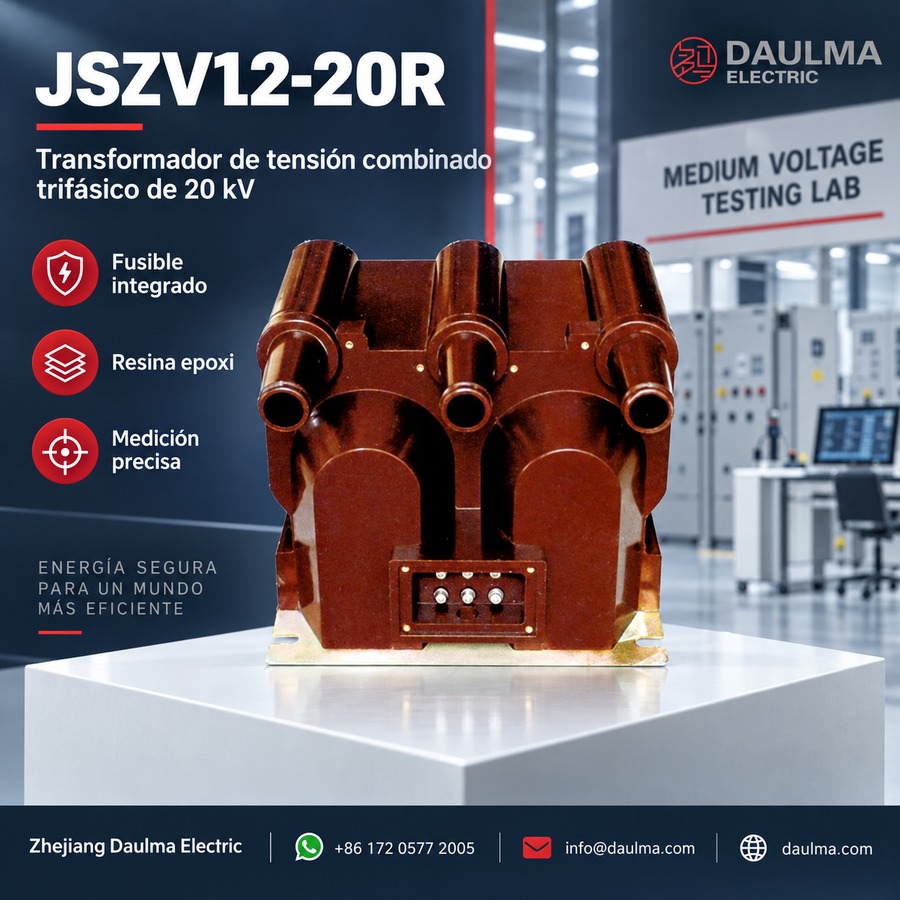

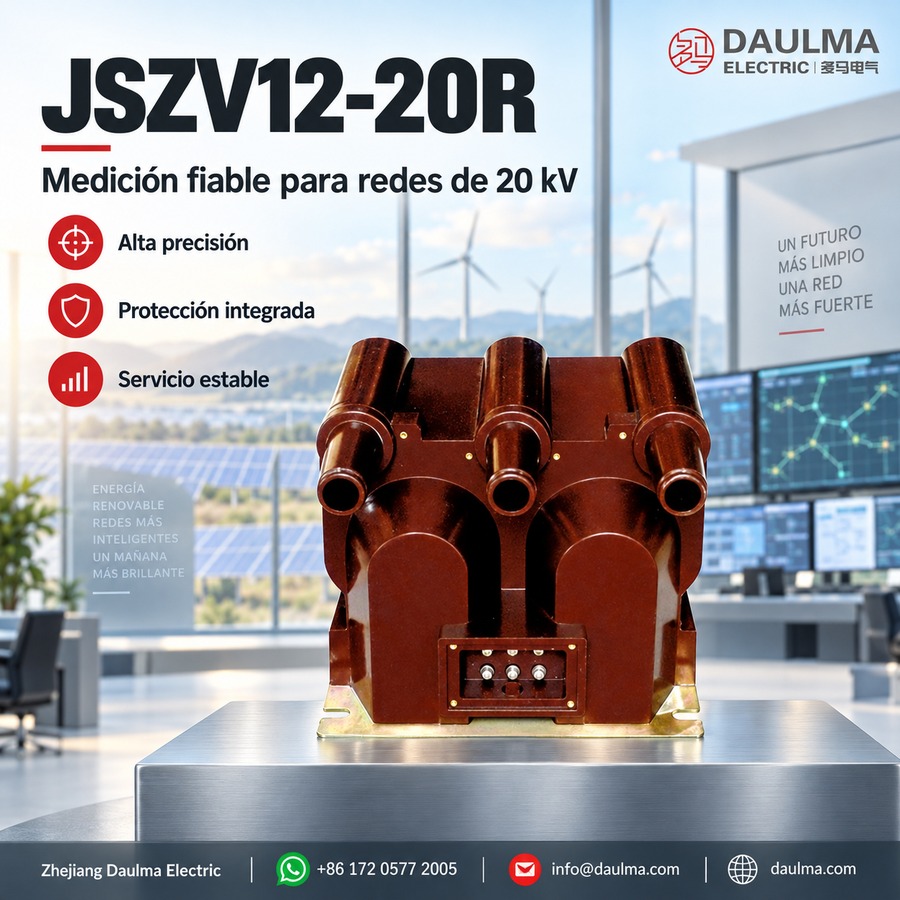

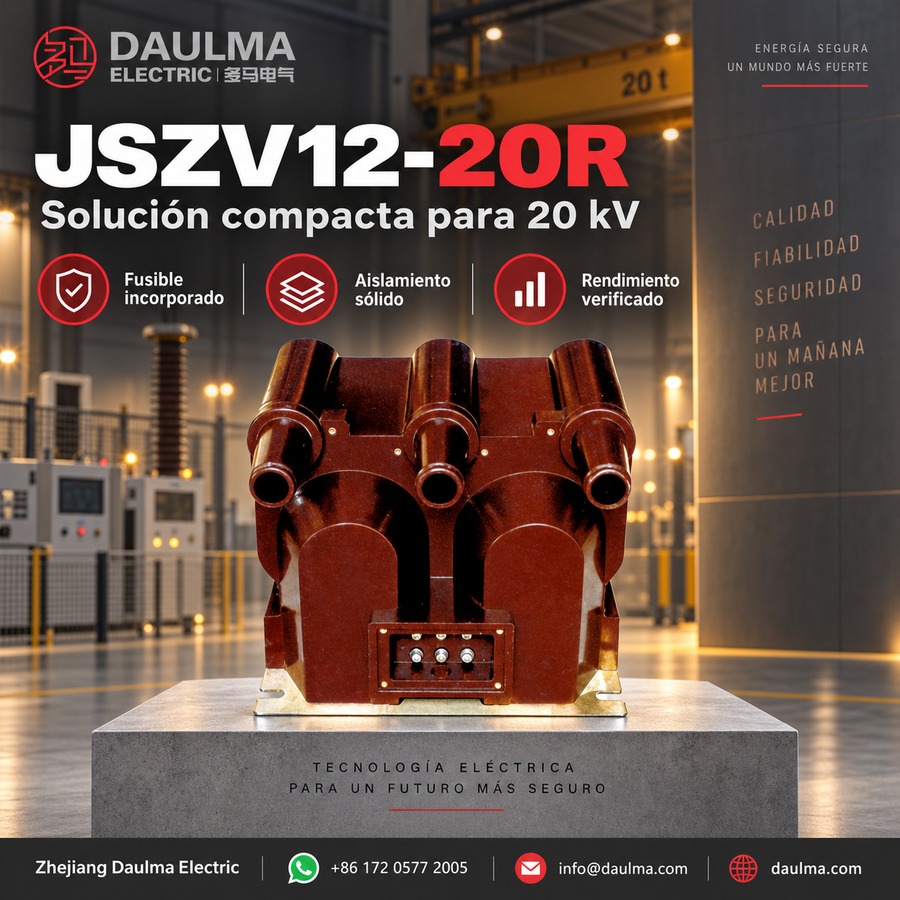

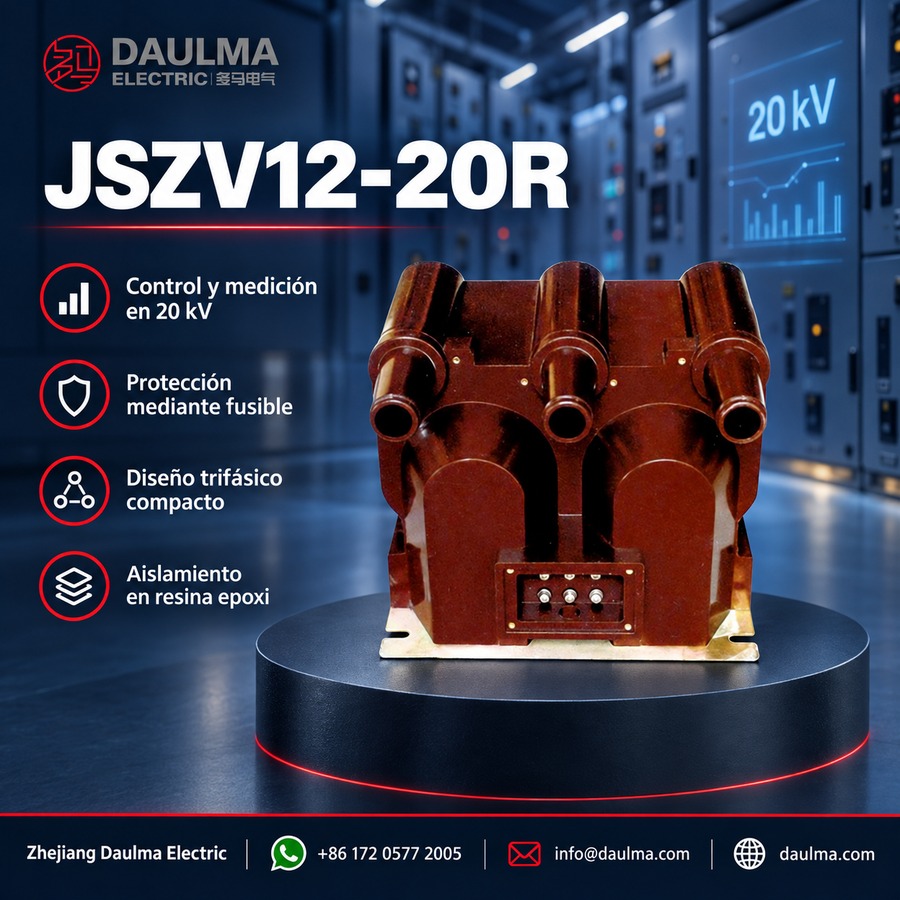

El JSZV12-20R es un transformador combinado de tensión trifásico, moldeado en resina epoxi, con protección mediante fusible integrado, diseñado específicamente para celdas metálicas exteriores XGW-12 en sistemas de distribución de 12-20 kV. Proporciona dos salidas secundarias: 100 V para medición precisa y 220 V para alimentación auxiliar fiable a los circuitos de mando y protección de interruptores.
Su diseño compacto y totalmente cerrado integra las funciones de medición y alimentación en una sola unidad, mejorando la eficiencia del sistema y reduciendo el espacio necesario para la instalación. La configuración en conexión V (delta abierta) permite un monitoreo preciso de la tensión y la detección de fallas a tierra en redes de media tensión.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 12 kV (tensión nominal 20 kV) |
| Frecuencia nominal | 50 Hz |
| Tensión primaria nominal | 20 kV / √(3) |
| Tensión secundaria nominal | 100 V, 220 V |
| Clases de exactitud | 0,2; 0,5 |
| Conexión primaria | Conexión V (delta abierta) |
| Protección por fusible | Fusible integrado en el devanado primario |
| Nivel de aislamiento (Um/Ud/Up) | 24/65/125 kV |
| Construcción | Moldeado en resina epoxi, totalmente cerrado |
| Cumplimiento de normas | GB 1207-1997 |
Designación del modelo
- J: Transformador de tensión (TT)
- S: Configuración trifásica
- Z: Estructura aislada con resina moldeada (epoxi)
- V: Configuración en conexión V (delta abierta)
- 12: Clase de tensión (kV)
- 20: Tensión nominal (kV)
- R: Protección mediante fusible integrado
Construcción
El JSZV12-20R presenta una robusta construcción moldeada en resina epoxi con diseño totalmente cerrado, garantizando un rendimiento aislante superior, alta resistencia mecánica y excelente resistencia a la humedad, la contaminación y el envejecimiento —aspectos críticos para operaciones prolongadas en celdas exteriores. La protección mediante fusible integrado está ubicada en los bornes de salida primarios para facilitar el acceso durante el mantenimiento o reemplazo.
Esta unidad combinada integra la medición de tensión y la alimentación auxiliar en un solo conjunto compacto, optimizando el espacio dentro de los compartimentos de celdas metálicas XGW-12, manteniendo al mismo tiempo el aislamiento galvánico y la exactitud proporcional de la salida secundaria respecto a la tensión primaria.
Parámetros técnicos
Condiciones de servicio
- Entorno de instalación: Celdas metálicas exteriores (XGW-12)
- Altitud: ≤1000 m sobre el nivel del mar (grado de contaminación II)
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤80 %
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de polvo carbonoso o polvo metálico conductor; sin vibraciones severas ni choques mecánicos
Datos técnicos
| Modelo | Relación de tensión nominal (V) |
Salida clase 0,2 (VA) |
Salida clase 0,5 (VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|
| JSZV12-20R | 20000/100 | 30 | 50 | 24/65/125 |
| JSZV12-20R | 20000/100/100 | 20 | 50 | 24/65/125 |
| JSZV12-20R | 20000/220 | 20 | 50 | 24/65/125 |
| JSZV12-20R | 20000/100/220 | 20 | 50 | 24/65/125 |
Instalación y cableado
Diagrama de instalación
El JSZV12-20R está diseñado para montaje seguro dentro del compartimento designado de la celda metálica exterior XGW-12. Las conexiones primarias se acoplan directamente a los bornes integrados de la barra colectora, mientras que el cableado secundario se conecta a bornes claramente identificados para los circuitos de medición y auxiliares. Debe mantenerse una distancia mínima adecuada alrededor de la unidad para garantizar la integridad del aislamiento, la disipación térmica y el acceso para mantenimiento. El fusible integrado es accesible desde el panel frontal para su rápido reemplazo sin necesidad de desmontaje.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura | Consulte la documentación de la celda |
| Anchura | Consulte la documentación de la celda |
| Profundidad | Consulte la documentación de la celda |
| Patrón de agujeros de montaje | Según el diseño del compartimento XGW-12 |
Selección y preguntas frecuentes
Guía de selección
- Especifique la relación de tensión nominal (por ejemplo, 20000/100/220) según los requisitos de la red local
- Seleccione la clase de exactitud (0,2 para facturación energética, 0,5 para monitoreo general)
- Confirme la carga nominal (VA) para cada devanado secundario para garantizar la exactitud bajo carga real
- Verifique la necesidad de aplicación: solo medición de tensión, solo alimentación auxiliar o función combinada
- Asegúrese de la compatibilidad con las dimensiones del compartimento y la disposición de bornes de la celda XGW-12
- Para entornos no estándar (por ejemplo, gran altitud, temperaturas extremas), solicite personalización
Preguntas frecuentes
P1: ¿Qué clase de exactitud está disponible para medición?
El JSZV12-20R ofrece salidas en clase 0,2 y clase 0,5. La clase 0,2 proporciona hasta 30 VA, mientras que la clase 0,5 entrega 50 VA. Póngase en contacto con nuestro equipo de ingeniería para cálculos específicos de carga.
P2: ¿Se puede instalar este transformador de tensión al aire libre?
Sí, está diseñado para celdas metálicas exteriores como la XGW-12. Asegúrese de que el lugar de instalación esté libre de gases corrosivos, polvo conductor y vibraciones severas. Verifique los límites de altitud con nuestro personal técnico.
P3: ¿Qué relaciones de tensión secundaria admite este modelo?
El JSZV12-20R admite múltiples relaciones desde una tensión primaria de 20000 V. Las opciones secundarias estándar incluyen configuraciones de 100 V, 100/100 V, 220 V y 100/220 V. Especifique sus requisitos exactos del sistema durante la fase de consulta para su selección en fábrica.
P4: ¿Están disponibles certificados de ensayo de tipo para este transformador de tensión?
Los certificados de ensayo de tipo e informes de ensayos de rutina están sujetos a confirmación. La unidad está diseñada con un nivel de aislamiento nominal de 24/65/125 kV. Contacte con nuestro departamento comercial para obtener documentación específica.
P5: ¿Cómo podemos solicitar soporte personalizado para integración en celdas?
El soporte de ingeniería de aplicación incluye orientación adaptada a su proyecto para la integración en celdas. Este servicio cubre el cálculo de carga, la selección de relación de tensión y recomendaciones de integración. Contacte con nuestro equipo comercial para solicitar recomendaciones específicas.
P6: ¿Es adecuado el JSZV12-20R para redes de distribución de 20 kV?
Sí, este transformador combinado de tensión con fusible está diseñado para sistemas de 20 kV. Cuenta con una tensión primaria nominal de 20000 V y es ideal para aplicaciones en celdas metálicas exteriores. Confirme los parámetros de su red con nuestros ingenieros.
P7: ¿Cuál es el nivel de aislamiento nominal de este transformador?
El JSZV12-20R proporciona un nivel de aislamiento nominal de 24/65/125 kV. Esto garantiza un rendimiento fiable en entornos con grado de contaminación II hasta 1000 m de altitud. Consulte con nuestro departamento técnico para obtener detalles sobre los ensayos dieléctricos.
