Обзор
JSZV12-20R — это трехфазный комбинированный трансформатор напряжения с литой эпоксидной изоляцией и встроенной предохранительной защитой, специально разработанный для наружных металлических КРУН XGW-12 в распределительных сетях 12–20 кВ. Устройство обеспечивает два вторичных выхода: 100 В для точного учета электроэнергии и 220 В для надежного питания вспомогательных цепей управления и защиты выключателей.
Его компактная полностью закрытая конструкция объединяет функции измерения и питания в одном корпусе, повышая эффективность системы и уменьшая занимаемое пространство при монтаже. Конфигурация по схеме V (разомкнутый треугольник) обеспечивает точный контроль напряжения и обнаружение замыканий на землю в сетях среднего напряжения.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 12 кВ (номинальное 20 кВ) |
| Номинальная частота | 50 Гц |
| Номинальное первичное напряжение | 20 кВ / √3 |
| Номинальное вторичное напряжение | 100 В, 220 В |
| Классы точности | 0,2; 0,5 |
| Схема первичного соединения | V-соединение (разомкнутый треугольник) |
| Предохранительная защита | Встроенный предохранитель первичной обмотки |
| Уровень изоляции (Um/Ud/Up) | 24/65/125 кВ |
| Конструкция | Литая эпоксидная, полностью закрытая |
| Соответствие стандартам | ГОСТ GB 1207-1997 |

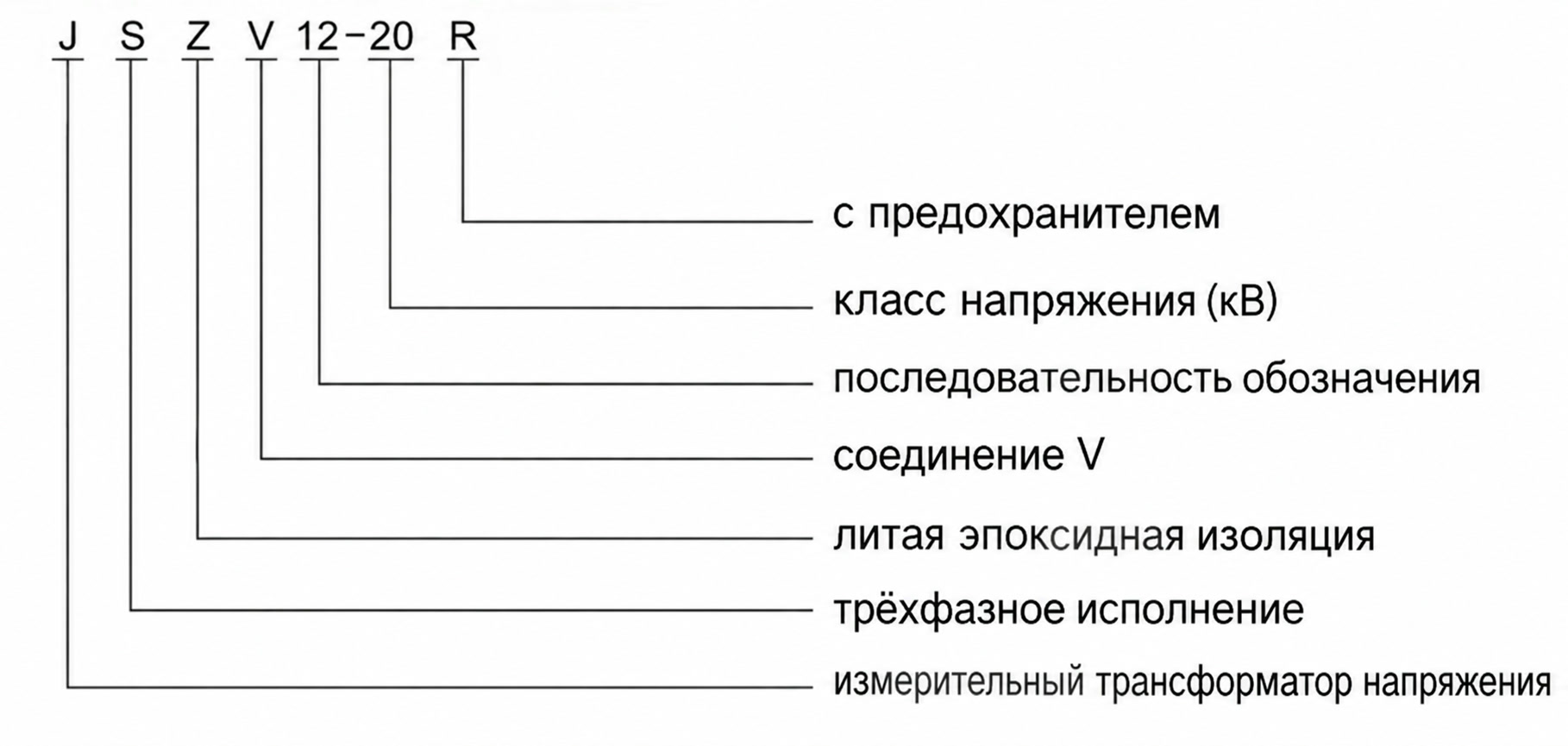

Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- S: Трехфазное исполнение
- Z: Литая конструкция с эпоксидной изоляцией
- V: Схема соединения V (разомкнутый треугольник)
- 12: Класс напряжения (кВ)
- 20: Номинальное напряжение (кВ)
- R: Встроенная предохранительная защита
Конструкция
JSZV12-20R выполнен в прочной литой эпоксидной конструкции с полностью закрытым корпусом, обеспечивающим превосходные изоляционные свойства, высокую механическую прочность и отличную устойчивость к влаге, загрязнениям и старению — что критически важно для долговременной эксплуатации в наружных КРУН. Интегрированный предохранитель расположен у выводов первичной обмотки для удобного доступа при техническом обслуживании или замене.
Это комбинированное устройство объединяет функции измерения напряжения и вспомогательного питания в одном компактном блоке, оптимизируя пространство внутри отсеков КРУН XGW-12 при сохранении гальванической развязки и пропорциональной точности вторичного выходного сигнала относительно первичного напряжения.
Технические параметры
Условия эксплуатации
- Место установки: Наружные металлические КРУН (XGW-12)
- Высота над уровнем моря: ≤1000 м (степень загрязнения II)
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: ≤80%
- Условия окружающей среды: Отсутствие коррозионных газов или паров; отсутствие угольной или проводящей металлической пыли; отсутствие сильной вибрации или механических ударов
Технические данные
| Модель | Номинальное передаточное отношение (В) |
Выход класса 0,2 (В·А) |
Выход класса 0,5 (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|
| JSZV12-20R | 20000/100 | 30 | 50 | 24/65/125 |
| JSZV12-20R | 20000/100/100 | 20 | 50 | 24/65/125 |
| JSZV12-20R | 20000/220 | 20 | 50 | 24/65/125 |
| JSZV12-20R | 20000/100/220 | 20 | 50 | 24/65/125 |
Установка и подключение

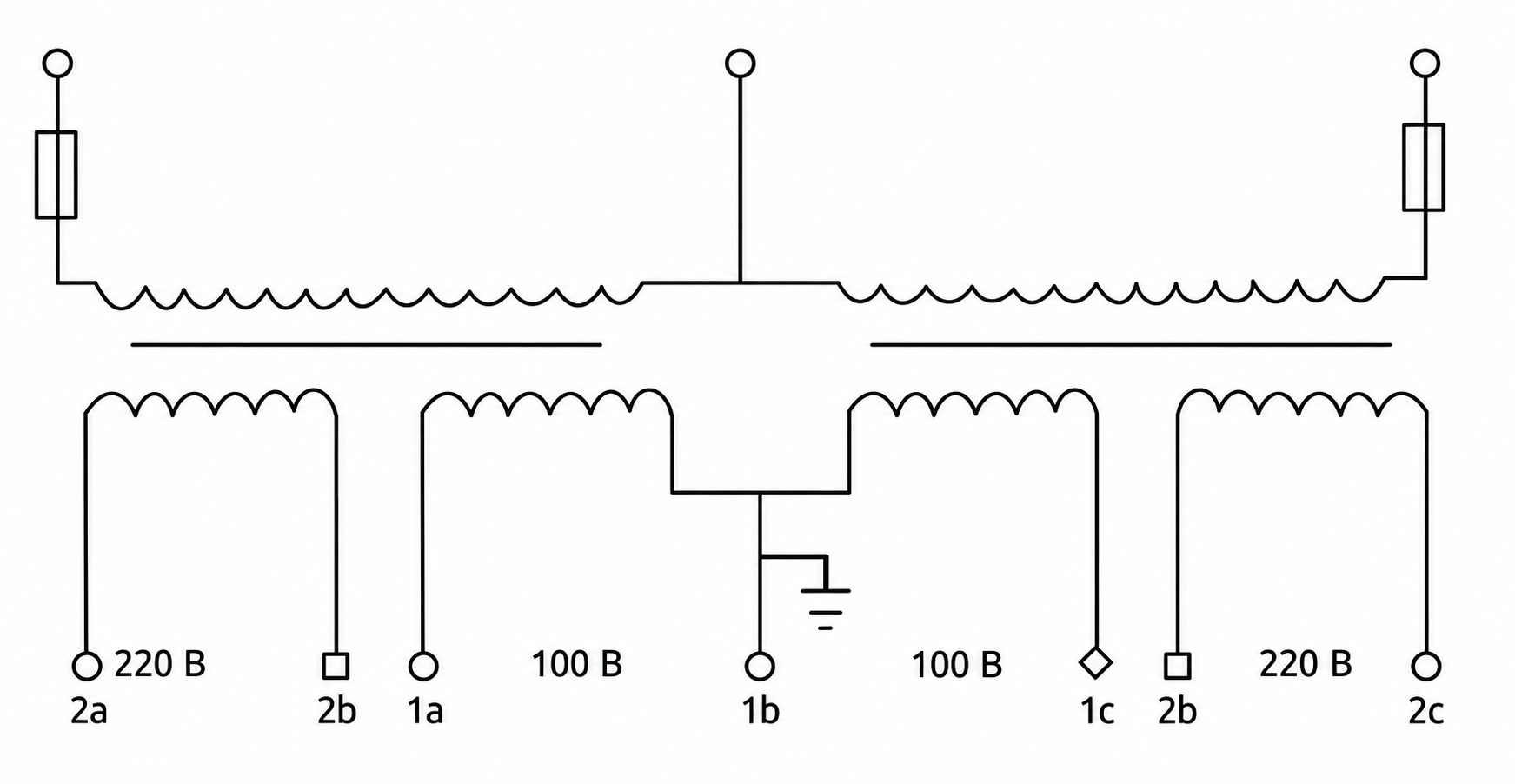

Схема монтажа
JSZV12-20R предназначен для надежного крепления в специальном отсеке наружных металлических КРУН XGW-12. Первичные выводы подключаются непосредственно к встроенным шинным зажимам, а вторичные цепи — к четко маркированным клеммам для измерительных и вспомогательных цепей. Вокруг устройства необходимо обеспечить достаточный зазор для сохранения изоляционных свойств, теплоотвода и доступа при обслуживании. Встроенный предохранитель доступен с передней панели для быстрой замены без демонтажа.

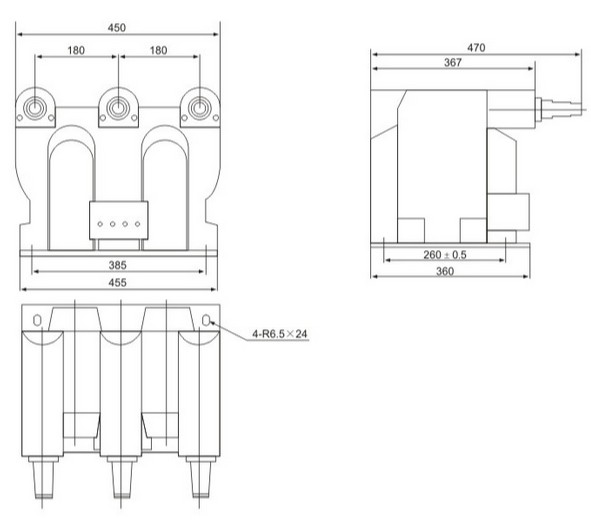

Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота | См. документацию КРУН |
| Ширина | См. документацию КРУН |
| Глубина | См. документацию КРУН |
| Схема крепежных отверстий | В соответствии с конструкцией отсека XGW-12 |
Подбор и частые вопросы
Руководство по выбору
- Укажите номинальное передаточное отношение напряжений (например, 20000/100/220) в соответствии с требованиями местной сети
- Выберите класс точности (0,2 — для коммерческого учета, 0,5 — для общего контроля)
- Подтвердите номинальную нагрузку (В·А) для каждой вторичной обмотки, чтобы обеспечить точность при фактической нагрузке
- Определите назначение: только измерение напряжения, только вспомогательное питание или комбинированная функция
- Проверьте совместимость с габаритами отсека и расположением выводов в КРУН XGW-12
- Для нестандартных условий (например, высокогорье, повышенные температуры) запросите индивидуальное исполнение
Часто задаваемые вопросы
В1: Какой класс точности предусмотрен для целей учета?
JSZV12-20R выпускается с выходами класса точности 0,2 и 0,5. Класс 0,2 обеспечивает до 30 В·А, а класс 0,5 — до 50 В·А. Для уточнения расчетов нагрузки обратитесь в нашу инженерную службу.
В2: Можно ли устанавливать этот трансформатор напряжения на открытом воздухе?
Да, он предназначен для наружных металлических КРУН, таких как XGW-12. Убедитесь, что место установки свободно от коррозионно-активных газов, проводящей пыли и сильной вибрации. Пределы по высоте над уровнем моря уточняйте у наших технических специалистов.
В3: Какие вторичные коэффициенты трансформации поддерживает данная модель?
JSZV12-20R поддерживает различные коэффициенты при первичном напряжении 20000 В. Стандартные варианты вторичного напряжения: 100 В, 100/100 В, 220 В и 100/220 В. Уточните точные требования вашей системы на этапе запроса для заводской настройки.
В4: Доступны ли сертификаты типовых испытаний для этого трансформатора напряжения?
Сертификаты типовых испытаний и протоколы приемо-сдаточных испытаний предоставляются по запросу. Устройство имеет номинальный уровень изоляции 24/65/125 кВ. Обратитесь в отдел продаж за конкретной документацией.
В5: Как запросить поддержку по интеграции в КРУН?
Инженерная поддержка по применению включает рекомендации по интеграции в КРУН с учетом особенностей вашего проекта. Услуга охватывает расчет нагрузки и выбор коэффициента трансформации. Обратитесь в отдел продаж для получения рекомендаций.
В6: Подходит ли JSZV12-20R для распределительных сетей 20 кВ?
Да, этот комбинированный трансформатор напряжения с предохранителем разработан для сетей 20 кВ. Он имеет номинальное первичное напряжение 20000 В и идеально подходит для наружных металлических КРУН. Подтвердите параметры вашей сети с нашими инженерами.
В7: Каков номинальный уровень изоляции данного трансформатора?
JSZV12-20R имеет номинальный уровень изоляции 24/65/125 кВ. Это гарантирует надежную работу в условиях загрязнения II степени до высоты 1000 м над уровнем моря. За подробностями по испытаниям на диэлектрическую прочность обращайтесь в технический отдел.
Frequently Asked Questions
Q1: Какие коэффициенты трансформации доступны для сети 20 кВ?
Доступны соотношения 20000/100, 20000/100/100, 20000/220 и 20000/100/220. Выбор зависит от нагрузки вторичных цепей. Уточняйте наличие нужной модификации у менеджера.
Q2: Можно ли устанавливать трансформатор на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м (степень загрязнения II). Для высокогорных регионов требуется специальное исполнение. Запросите технический расчет для вашего проекта.
Q3: Какой класс точности подходит для коммерческого учета электроэнергии?
Для коммерческого учета используйте обмотку класса 0,2 с номинальной нагрузкой до 30 В·А. Для технических измерений подойдет класс 0,5 (50 В·А).
Q4: В какие распределительные устройства допускается монтаж данной модели?
Трансформатор предназначен для установки в наружные металлические КРУН типа XGW-12. Уровень изоляции 24/65/125 кВ обеспечивает надежную работу в сетях 20 кВ.
Q5: Возможно ли изготовление трансформатора с нестандартными параметрами нагрузки?
Базовые модели имеют фиксированные значения мощности для классов 0,2 и 0,5. Изготовление под индивидуальные требования возможно по запросу. Свяжитесь с нами для обсуждения ТЗ.
Q6: Каковы сроки поставки и условия согласования заказа?
Сроки и условия зависят от выбранной модификации и объема партии. Стандартные модели поставляются со склада, нестандартные — под заказ. Уточняйте актуальные сроки у менеджера.
Q7: Что представляет собой комбинированный трансформатор JSZV12-20R с предохранителем?
Это измерительный трансформатор напряжения на 20 кВ со встроенным предохранителем для защиты цепей. Применяется в комплектных трансформаторных подстанциях и КРУН.
