نظرة عامة
محولات الجهد المدمجة ثلاثية الطور من سلسلة JSZW3-10 هي أجهزة كهرومغناطيسية دقيقة مُهندَسة لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد بفئة جهد 10 كيلوفولت. وباستخدام الحث الكهرومغناطيسي، توفر هذه المحولات إشارات جهد ثانوية معزولة كهربائيًا (galvanically isolated) تتناسب مع جهد النظام الأساسي، مما يضمن أداءً موثوقًا في بيئات الخزانات الداخلية ذات الجهد المتوسط.
يتم تصنيعها بهيكل مغلق بالكامل من راتنج الإيبوكسي المصبوب، مما يوفر تشغيلًا خاليًا من الصيانة، ومقاومة فائقة للرطوبة، وقوة ميكانيكية عالية. ويتيح تصميمها المدمج ثلاثي الطور تركيبها في المساحات الضيقة مع الحفاظ على المسافات الكهربائية الحرجة والمسافات الزاحفة (creepage distances).
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز / 60 هرتز |
| نسبة الجهد المقننة | 10000/√3 : 100/√3 : 100/√3 فولت |
| تكوين اللفات | Yo/Yo/Delta (JSZW3-10) أو Yo/Yo/Yo/Delta (JSZW3-10F) |
| فئات الدقة | 0.2 / 0.5 / 1 (للقياس)؛ 6P (لحماية المرحلات) |
| القدرة المقننة | 15 فولت أمبير (0.2)، 30 فولت أمبير (0.5)، 60 فولت أمبير (1)، 50 فولت أمبير (6P) |
| أقصى قدرة | 300 فولت أمبير |
| مستوى العزل | 12/42/75 كيلوفولت (Um/Ud/Up) |
| المعايير المطبقة | GB 1207؛ IEC 60044-2 |
| الموديلات المتاحة | JSZW3-10 / JSZW3-10F |

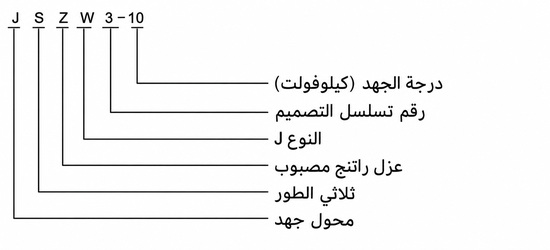

ترميز الموديل
- J: محول جهد (VT)
- S: نوع مدمج ثلاثي الطور
- Z: معزول بمادة راتنج الإيبوكسي المصبوب، هيكل مغلق بالكامل
- W: تركيب داخلي
- 3: رمز التصميم (المنصة/الإصدار)
- 10: فئة الجهد (كيلوفولت)
- F: تكوين بأربع لفات (موجود فقط في موديل JSZW3-10F)
البناء
يتميز محول JSZW3-10 بتصميم مدمج ثلاثي الطور مع عزل مصبوب من راتنج الإيبوكسي مغلق بالكامل، مما يوفر قوة عازلة ممتازة، ومقاومة للرطوبة، واستقرارًا طويل الأمد للتطبيقات الداخلية. ويُلغي البناء الجاف الخالي من الزيت المخاطر البيئية ومتطلبات الصيانة المرتبطة بوحدات الحشو السائل، مع ضمان الامتثال لمعايير السلامة والاستدامة الحديثة.
ويُسهّل التجميع المتكامل للنواة وتكوين القاعدة المثبتة تركيبه بشكل آمن في لوحات الخزانات القياسية بجهد 10 كيلوفولت. ويحافظ التصميم على المسافات الكهربائية والمسافات الزاحفة بدقة، مما يدعم التشغيل الموثوق في ظروف الخدمة العادية دون تدهور ناتج عن التلوث أو الرطوبة أو الشيخوخة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط؛ خالٍ من الغازات المسببة للتآكل، والمواد المتفجرة، والاهتزاز الشديد، أو الصدمات الميكانيكية
- الارتفاع: ≤ 3000 متر فوق مستوى سطح البحر
- درجة حرارة الجو: من -5°م إلى +40°م
- الرطوبة النسبية: ≤ 85% (عند درجة حرارة مرجعية +20°م)
- الظروف البيئية: لا غبار موصل؛ ولا تكاثف يؤثر على العزل
البيانات الفنية
| النوع | نسبة الجهد المقننة (فولت) |
فئة الدقة والقدرة المقننة (فولت أمبير) |
أقصى قدرة (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JSZW3-10 | 10000/√3 : 100/√3 : 100/√3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
| JSZW3-6 | 6000/√3 : 100/√3 | 15 | 30 | 60 | 50 | 300 | 7.2/32/60 |
| JSZW3-3 | 3000/√3: 100/√3 | 15 | 30 | 60 | 50 | 300 | 3.6/20/40 |
التركيب والتوصيلات
مخطط التركيب
يجب تثبيت المحول بشكل آمن على قاعدة مستقرة ومستوية باستخدام الثقوب المخصصة في القاعدة. تتصل الأطراف الأولية مباشرة بقضبان التوزيع أو الموصلات، ويجب تأريض الحيادي الأولي (N) بشكل صلب وفقًا للمعايير المعمول بها. يجب الحفاظ على مسافة كافية حول الوحدة لضمان سلامة العزل، وتشتيت الحرارة، وإمكانية الوصول للصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام (مثل 10 كيلوفولت، 6 كيلوفولت) بناءً على تصميم شبكة التوزيع.
- اختر تكوين اللفات: JSZW3-10 (ثلاث لفات) للقياس/الحماية الأساسية، أو JSZW3-10F (أربع لفات) لملف حماية مخصص وعزل وظيفي معزز.
- حدّد فئة الدقة حسب التطبيق: 0.2 لقياس الفوترة، 0.5/1 للإشارات، 6P لدوائر حماية المرحلات.
- احسب وتأكد من الحمل المقنن (فولت أمبير) لكل ملف ثانوي بناءً على الأجهزة المقاسة، المرحلات، وفقدان الأسلاك.
- تحقق من مستوى العزل (Um/Ud/Up) مقابل تنسيق زيادة الجهد في النظام ومتطلبات الشبكة المحلية.
- اذكر بوضوح الموديل، التردد (50/60 هرتز)، نسبة الجهد، الدقة، الحمل، ومستوى العزل في أمر الشراء.
الأسئلة الشائعة
س1: هل يمكن تركيب هذا المحول الداخلي في الهواء الطلق؟
لا، هو مخصص للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل، والاهتزاز الشديد، والغبار الموصل. يُرجى التواصل معنا للحصول على بدائل مصنّفة للاستخدام الخارجي.
س2: ما فئة الدقة المناسبة لتطبيقات حماية المرحلات؟
اختر فئة الدقة 6P لدوائر الحماية. فهي توفر قدرة مقننة تبلغ 50 فولت أمبير في ظروف العطل. يُرجى تأكيد متطلبات الحمل المحددة مع فريق الهندسة لدينا.
س3: ما هو مستوى العزل المقنن لموديل 10 كيلوفولت؟
يتميز موديل JSZW3-10 بمستوى عزل 12/42/75 كيلوفولت. ويضمن هذا الأداء الموثوق في أنظمة الخزانات الداخلية بجهد 10 كيلوفولت. يُرجى طلب تقرير اختبار النوع الكامل للتحقق.
س4: هل يمكن تخصيص نسبة الجهد الأولي لأنظمة 6 كيلوفولت؟
نعم، تم تصميم موديل JSZW3-6 خصيصًا لأنظمة 6000/√3 : 100/√3 فولت. تخضع النسب المخصصة لتأكيد المصنع. يُرجى تزويدنا بمعالم نظامك الدقيقة للحصول على عرض سعر.
س5: ما اختبارات المصنع الروتينية التي تُجرى قبل الشحن؟
تشمل الاختبارات الروتينية القياسية فحص النسبة، القطبية، ومقاومة العزل. تخضع اختبارات النوع المحددة أو شهادات الجهات الخارجية لتأكيد إضافي. يُرجى التواصل مع فريق المبيعات لدينا للحصول على بروتوكولات الاختبار التفصيلية.
س6: ما هو التطبيق الرئيسي لهذا المحول المدمج ثلاثي الطور؟
يُستخدم أساسًا لقياس الجهد وحماية المرحلات في شبكات توزيع الطاقة الداخلية بجهد يتراوح بين 3 كيلوفولت و10 كيلوفولت. يُرجى التواصل معنا للتحقق من ملاءمته لتطبيق محطة التحويل الخاصة بك.
س7: هل هذا المحول مناسب للتركيبات في الارتفاعات العالية فوق 3000 متر؟
لا، التصميم القياسي مصنّف لارتفاعات تصل إلى 3000 متر. بالنسبة للارتفاعات الأعلى، يلزم تخفيض التحميل أو تعديلات تصميم خاصة. يُرجى تحديد ارتفاع موقعك الدقيق عند الاستفسار.
