Обзор
Трехфазные комбинированные измерительные трансформаторы напряжения серии JSZW3-10 — это прецизионные электромагнитные приборы, предназначенные для точного измерения напряжения, учета электроэнергии и релейной защиты в сетях переменного тока класса 10 кВ. Благодаря принципу электромагнитной индукции данные трансформаторы обеспечивают гальванически изолированные вторичные сигналы напряжения, пропорциональные первичному напряжению сети, гарантируя надежную работу в условиях среднего напряжения во внутренних распределительных устройствах.
Конструкция с полной литой изоляцией из эпоксидной смолы обеспечивает безобслуживаемую эксплуатацию, высокую стойкость к влаге и прочность на механические воздействия. Компактная интегрированная трехфазная конструкция позволяет устанавливать оборудование в условиях ограниченного пространства, сохраняя при этом необходимые электрические зазоры и пути утечки.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ (для внутренней установки) |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальное передаточное отношение напряжений | 10000/√3 : 100/√3 : 100/√3 В |
| Схема обмоток | Yo/Yo/Δ (JSZW3-10) или Yo/Yo/Yo/Δ (JSZW3-10F) |
| Классы точности | 0,2 / 0,5 / 1 (для учета); 6P (для защиты) |
| Номинальная мощность | 15 ВА (0,2), 30 ВА (0,5), 60 ВА (1), 50 ВА (6P) |
| Максимальная мощность | 300 ВА |
| Уровень изоляции | 12/42/75 кВ (Um/Ud/Up) |
| Применимые стандарты | GB 1207; IEC 60044-2 |
| Модификации | JSZW3-10 / JSZW3-10F |

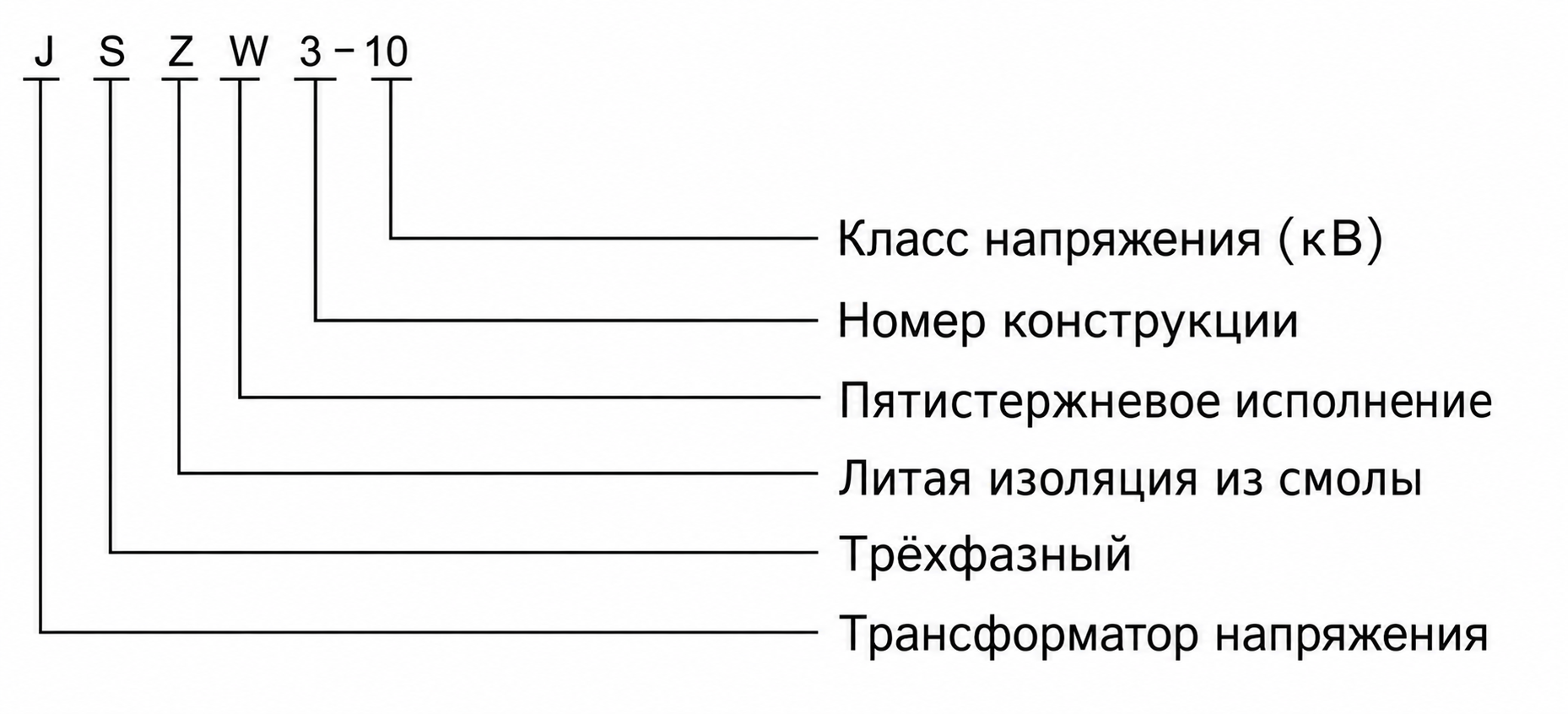

Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- S: Трехфазный комбинированный тип
- Z: Литая изоляция из эпоксидной смолы, полностью герметичная конструкция
- W: Установка внутри помещений
- 3: Код конструкции (платформа/итерация)
- 10: Класс напряжения (кВ)
- F: Четырехобмоточная конфигурация (присутствует только в модели JSZW3-10F)
Конструкция
Модель JSZW3-10 выполнена в виде трехфазного комбинированного устройства с полностью литой эпоксидной изоляцией, обеспечивающей отличную диэлектрическую прочность, влагостойкость и долговременную стабильность при эксплуатации внутри помещений. Сухая, не содержащая масла конструкция исключает экологические риски и потребность в обслуживании, характерные для жидкостных аналогов, а также соответствует современным требованиям безопасности и устойчивого развития.
Интегрированная сборка магнитопровода и базовая конструкция с креплением к основанию обеспечивают надежную установку в стандартные ячейки распределительных устройств 10 кВ. Конструкция сохраняет точные электрические зазоры и пути утечки, что гарантирует стабильную работу в нормальных условиях эксплуатации без деградации под воздействием загрязнений, влажности или старения.
Технические параметры
Условия эксплуатации
- Условия установки: Только внутри помещений; отсутствие коррозионно-активных газов, взрывоопасных сред, сильной вибрации или механических ударов
- Высота над уровнем моря: ≤ 3000 м
- Температура окружающей среды: от -5 °C до +40 °C
- Относительная влажность: ≤ 85% (при эталонной температуре +20 °C)
- Окружающая среда: Отсутствие проводящей пыли; отсутствие конденсации, влияющей на изоляцию
Технические данные
| Тип | Номинальное передаточное отношение (В) |
Класс точности и номинальная мощность (ВА) |
Макс. мощность (ВА) |
Номинальный уровень изоляции (кВ) |
|||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 6P | ||||
| JSZW3-10 | 10000/√3 : 100/√3 : 100/√3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
| JSZW3-6 | 6000/√3 : 100/√3 | 15 | 30 | 60 | 50 | 300 | 7,2/32/60 |
| JSZW3-3 | 3000/√3: 100/√3 | 15 | 30 | 60 | 50 | 300 | 3,6/20/40 |
Установка и подключение
Схема установки
Трансформатор должен быть надежно закреплен на ровном и устойчивом основании с использованием предусмотренных отверстий в основании. Первичные выводы подключаются непосредственно к шинам или фидерам сети, а первичная нейтраль (N) должна быть надежно заземлена в соответствии с действующими стандартами. Необходимо обеспечить достаточные расстояния вокруг оборудования для сохранения целостности изоляции, отвода тепла и доступа при обслуживании.
Подбор и частые вопросы
Руководство по выбору
- Определите класс напряжения сети (например, 10 кВ, 6 кВ) в соответствии с проектом распределительной сети.
- Выберите схему обмоток: JSZW3-10 (трехобмоточный) для базового учета и защиты или JSZW3-10F (четырехобмоточный) для выделенной обмотки защиты и повышенной функциональной изоляции.
- Укажите класс точности в зависимости от назначения: 0,2 — для коммерческого учета, 0,5/1 — для измерительных приборов, 6P — для цепей релейной защиты.
- Рассчитайте и подтвердите номинальную нагрузку (ВА) для каждой вторичной обмотки с учетом подключенных приборов учета, реле и потерь в проводах.
- Проверьте уровень изоляции (Um/Ud/Up) на соответствие координации перенапряжений в сети и местным требованиям энергосистемы.
- Четко укажите в заказе модель, частоту (50/60 Гц), передаточное отношение напряжений, класс точности, нагрузку и уровень изоляции.
Часто задаваемые вопросы
Вопрос 1: Можно ли устанавливать данный трансформатор напряжения для внутренней установки на открытом воздухе?
Нет, он предназначен исключительно для установки внутри помещений. Эксплуатация допустима только в среде, свободной от коррозионно-активных газов, взрывоопасных веществ, сильной вибрации и проводящей пыли. Обратитесь к нам за моделями, сертифицированными для наружной установки.
Вопрос 2: Какой класс точности рекомендуется для цепей релейной защиты?
Для цепей защиты следует выбирать класс точности 6P. Он обеспечивает номинальную мощность 50 ВА в аварийных режимах. Уточните конкретные требования по нагрузке у нашей инженерной службы.
Вопрос 3: Каков номинальный уровень изоляции для модели на 10 кВ?
Модель JSZW3-10 имеет уровень изоляции 12/42/75 кВ. Это гарантирует надежную работу в распределительных устройствах 10 кВ. Запросите полный протокол типовых испытаний для подтверждения.
Вопрос 4: Возможно ли изготовление с нестандартным передаточным отношением для сетей 6 кВ?
Да, для сетей 6 кВ разработана специальная модель JSZW3-6 с передаточным отношением 6000/√3 : 100/√3 В. Изготовление нестандартных вариантов возможно после согласования с заводом. Предоставьте точные параметры вашей сети для коммерческого предложения.
Вопрос 5: Какие приемо-сдаточные испытания проводятся на заводе перед отгрузкой?
Стандартные приемо-сдаточные испытания включают проверку передаточного отношения, полярности и сопротивления изоляции. Проведение типовых испытаний или сертификация третьей стороной возможны по согласованию. Обратитесь в отдел продаж за подробными протоколами испытаний.
Вопрос 6: Для каких основных задач применяется данный трехфазный комбинированный трансформатор?
Он主要用于 измерения напряжения и релейной защиты в распределительных сетях 3–10 кВ внутри помещений. Обратитесь к нам для подтверждения пригодности оборудования для вашей конкретной подстанции.
Вопрос 7: Подходит ли данный трансформатор для установки на высоте свыше 3000 метров над уровнем моря?
Нет, стандартная конструкция рассчитана на высоту до 3000 м над уровнем моря. Для больших высот требуется снижение нагрузки или специальные конструктивные изменения. Укажите точную высоту места установки при запросе.
Часто задаваемые вопросы
Q1: Можно ли установить трансформатор JSZW3-10 на улице?
Нет, данная модель предназначена исключительно для внутренней установки. Эксплуатация допускается при температуре от -5 до +40 °C и влажности до 85%. Для уличных условий свяжитесь с нами для подбора аналога.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0,2 при номинальной нагрузке 15 ВА. Классы 0,5 и 1 подходят для щитовых измерительных приборов. Уточните требуемую нагрузку при заказе.
Q3: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит стандартные приемо-сдаточные испытания на соответствие номинальному уровню изоляции 12/42/75 кВ. Полный протокол испытаний и паспорта предоставляются в комплекте. Запросите шаблон протокола у менеджера.
Q4: Допускается ли эксплуатация оборудования на высоте более 3000 метров?
Стандартное исполнение рассчитано на высоту до 3000 м над уровнем моря. Для высокогорных регионов требуется специальное исполнение с усиленной изоляцией. Сообщите высоту площадки при формировании заявки.
Q5: Как заказать трансформатор с нестандартным передаточным отношением?
Базовая модель имеет отношение 10000/√3 : 100/√3 : 100/√3. Изготовление нестандартных трансформаторов осуществляется по индивидуальному техническому заданию. Отправьте опросный лист для расчета сроков и стоимости.
Q6: В каких распределительных устройствах применяется трансформатор напряжения JSZW3-10?
Трехфазный трансформатор JSZW3-10 применяется в комплектных распределительных устройствах (КРУ) на 10 кВ. Устройство используется для питания цепей измерения, защиты и сигнализации. Уточните тип нейтрали сети при проектировании.
