نظرة عامة
يُعد محول التيار LAJ-10 / LFZBJ-10 محولاً داخليًا من نوع الجدار المخترق (wall-through) مصنوعًا من راتنج الإيبوكسي، ومصممًا لأنظمة التوزيع ذات الجهد المتوسط بفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. ويُستخدم لقياس التيار، وقياس الطاقة الكهربائية، وحماية الدوائر بواسطة المرحلات في أنظمة التيار المتردد. يتميز التصميم المدمج بموصلات أولية تمتد من جانبي الجسم ولوح تركيب مركزي يتيح تركيبًا آمنًا عبر جدران الخزانات أو الحواجز.
توفر هذه العائلة المدمجة إشارات ثانوية قياسية بتيار 5 أمبير أو 1 أمبير لأجهزة القياس والمرحلات وأجهزة المراقبة. ويمكن تكوينها بدرجات دقة للقياس (0.2S، 0.2، 0.5) ودرجات حماية (10P10، 10P15)، مما يضمن أداءً موثوقًا في مختلف التطبيقات الداخلية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد | 50 هرتز؛ 60 هرتز حسب الاتفاق |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | 5 أمبير إلى 1000 أمبير |
| دقة القياس | 0.2S، 0.2، 0.5 |
| درجة الحماية | 10P10، 10P15 |
| القدرة المقننة | 10 فولت أمبير، 15 فولت أمبير، 20 فولت أمبير |
| التيار الحراري | 90 × I1n أو بمستوى كيلوأمبير |
| التيار الديناميكي | 200 × I1n أو بمستوى كيلوأمبير |

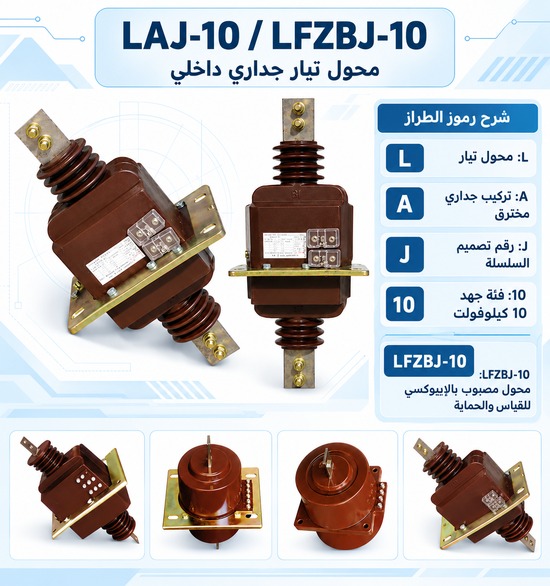

ترميز الموديل
- L: محول تيار
- A: هيكل من نوع الجدار المخترق (wall-through / bulkhead)
- J: تسلسل التصميم أو مرجع سلسلة ذات خرج معزّز
- 10: مرجع موديل فئة 10 كيلوفولت (يُستخدم في الوثائق لفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت)
- LFZBJ-10: محول تيار ذي هيكل مثبت على الجدار من راتنج الإيبوكسي مع تكوين لدرجة الحماية

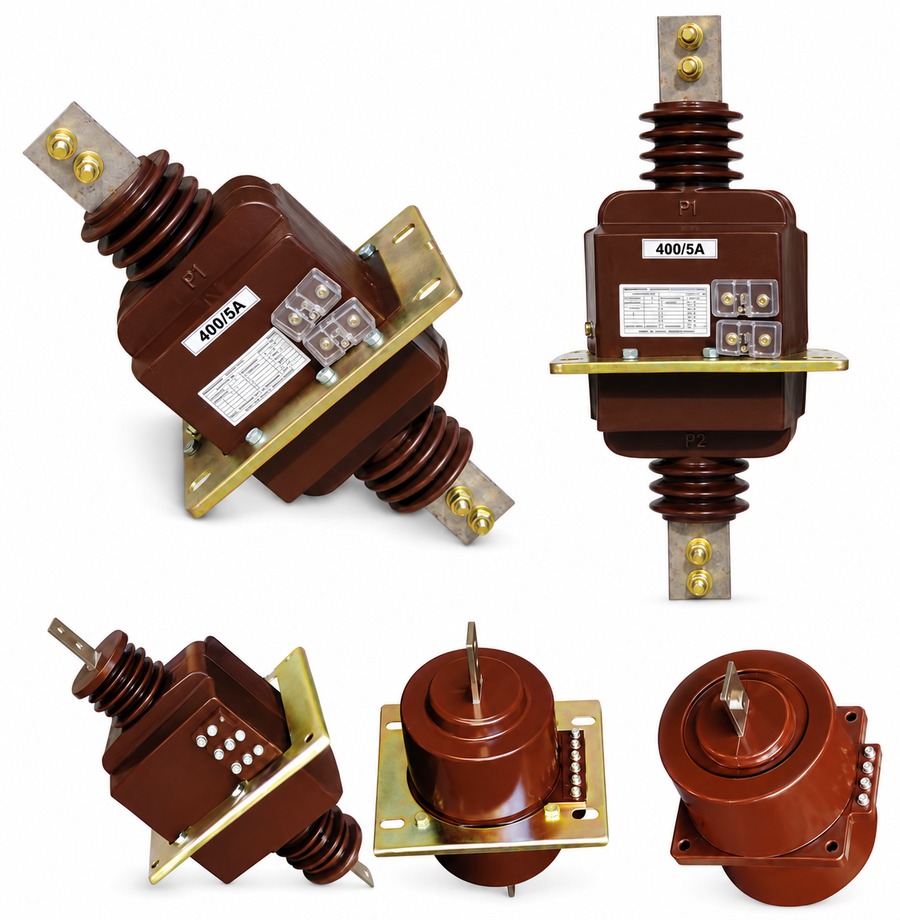

البناء
تتميز سلسلة LAJ-10 / LFZBJ-10 بهيكل متين من راتنج الإيبوكسي يوفر مقاومة عزل عالية، واستقرارًا ميكانيكيًا، ومقاومة للرطوبة في البيئات الداخلية. يتضمن الهيكل من النوع الجداري المخترق طرفيًا أوليين على جانبي جسم المحول ولوح تركيب مركزي لدمجه بشكل آمن في لوحات التوزيع.
توجد الأطراف الثانوية مجتمعة على غلاف الراتنج لتسهيل الوصول أثناء التوصيل بأجهزة القياس أو المرحلات. وتوفر نقطة تأريض مخصصة الامتثال لممارسات السلامة الكهربائية. ويقلل الشكل المدمج من متطلبات المساحة مع الحفاظ على تسميات واضحة للأطراف وعلامات القطبية لتركيب الصيانة الميدانية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: لوحات توزيع داخلية ذات جهد متوسط
- جهد النظام: فئات 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت (حسب تأكيد المشروع)
- التردد: 50 هرتز؛ 60 هرتز حسب الاتفاق
- درجة الحرارة المحيطة: من -5°م إلى +55°م
- البيئة: خالية من الاهتزاز الشديد، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والغبار الموصل، والتلوث المضر بالعزل
البيانات الفنية
| التيار الأولي المقنن (أمبير) |
مزيج درجات الدقة |
القدرة المقننة (فولت أمبير) |
مرجع التيار الحراري |
مرجع التيار الديناميكي |
|---|---|---|---|---|
| 5-200 | 0.2S / 10P10 0.5 / 10P10 0.2S / 10P15 0.5 / 10P15 |
0.2S: 10 0.5: 10 10P10: 15 10P15: 15 |
90 × I1n | 200 × I1n |
| 300-400 | 0.2S: 10 0.5: 10 10P10: 15 10P15: 15 |
مرجع 24.5 كيلوأمبير | مرجع 44 كيلوأمبير | |
| 500 | 0.2S: 10 0.5: 10 10P10: 20 10P15: 15 |
مرجع 32 كيلوأمبير | مرجع 80 كيلوأمبير | |
| 600 | 0.2S: 10 0.5: 10 10P10: 20 10P15: 15 |
مرجع 32 كيلوأمبير | مرجع 80 كيلوأمبير | |
| 800-1000 | 0.2S: 10 0.5: 10 10P10: 20 10P15: 15 |
مرجع 63 كيلوأمبير | مرجع 100 كيلوأمبير |
التركيب والتوصيلات

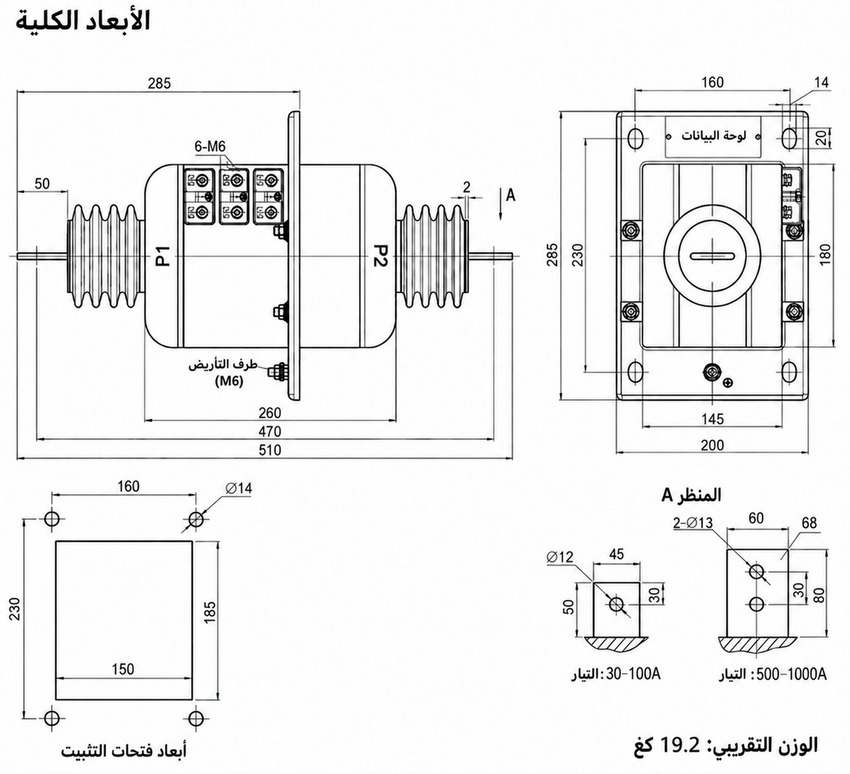

مخطط التركيب
تم تصميم سلسلة LAJ-10 / LFZBJ-10 للتركيب من نوع الجدار المخترق (wall-through) أو التركيب على الحاجز (bulkhead) في لوحات التوزيع الداخلية. قبل تصنيع الخزانة، تحقق من موقع لوحة التركيب، وأبعاد الثقوب، ومسار الموصل الأولي، واتجاه الأطراف، والمسافة العازلة، وسهولة الصيانة باستخدام الرسم البياني المعتمد. وللمشاريع البديلة، تأكد من التوافق البعدي حتى عند تطابق التصنيفات الكهربائية.
الأبعاد الخارجية
| البند | مرجع LAJ-10 | مرجع LFZBJ-10 |
|---|---|---|
| نوع التركيب | تركيب من نوع الجدار المخترق مع أطراف أولية على الجانبين | هيكل محول تيار من راتنج الإيبوكسي مثبت على الجدار / الحاجز |
| الطول الكلي | مرجع تقريبي 510 مم | حسب الرسم البياني المختار ونسبة التيار |
| عرض لوحة التركيب | تقريبًا 260 مم | حسب فتحة الخزانة والرسم |
| أبعاد الفتحة | 160 مم × 220 مم مع 4 ثقوب تركيب قطرها Φ14 | حسب المتغير المختار ومتطلبات الخزانة |
| الوزن | تقريبًا 19.2 كغ | يخضع للهيكل النهائي المختار |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد الفرق بين LAJ-10 وLAJ-10Q قبل استخدام الأبعاد. العنوان يشير إلى النسخة Q بينما يركز النص والرسم البياني على LAJ-10؛ تأكد مما إذا كانت النسخة المعززة Q تشترك في نفس بيانات التركيب والبيئة.
- اختر نسبة أولية من 5 أمبير–1000 أمبير. طابق الحمل، وتيار الثانوي (1 أمبير أو 5 أمبير)، ومدى جهاز القياس، ثم اختر 10P10 أو 10P15 وفقًا لوظيفة المرحلات.
- خصص الحمل لكل لب. تُشار ألب القياس بـ 10 فولت أمبير؛ أما خرج الحماية فهو عمومًا 15 فولت أمبير، مع خيارات 20 فولت أمبير لدرجة 10P10 بدءًا من 500 أمبير فما فوق.
- تحقق من قيم العطل قبل الموافقة. تتطلب القيم الحرارية/الديناميكية للفئات 300 أمبير–400 أمبير تأكيدًا لمدة التيار المؤثر (RMS) وأساس الذروة، خاصة حيث تختلف العلاقة عن الصفوف المجاورة.
- أنهِ دراسة أبعاد الاستبدال. تحقق من الطول التقريبي 510 مم، واللوحة 260 مم، وفتحة الجدار المرجعية 160 × 220 مم، وأربع فتحات قطرها Ø14، والوزن 19.2 كغ، وفتحة الجدار، وامتداد الأولي، والأطراف والمسافات الآمنة.
الأسئلة الشائعة
Q1: أين يمكن تركيب محول التيار LAJ-10؟
يُخصص للوحات التوزيع الداخلية ذات الجهد المتوسط. يعمل بتردد 50 أو 60 هرتز في بيئات خالية من الاهتزاز والغبار. يرجى التأكد من ملاءمة بيئة التركيب قبل الطلب.
Q2: أي فئة دقة مناسبة لعدادات الفوترة؟
اختر فئة الدقة 0.2S للقياس التجاري. توفر هذه الفئة قدرة مقننة 10 فولت أمبير مع الحفاظ على الدقة في نطاق التيار المقنن. تواصل معنا لتأكيد مواصفات الملف الثانوي.
Q3: هل يمكن تخصيص التيار الأولي للمحول؟
نعم، يتوفر المحول بتيارات أولية تتراوح من 5 إلى 600 أمبير. يمكن تعديل نسب التحويل حسب متطلبات المشروع الهندسي. أرسل المواصفات الفنية للمصنع للحصول على عرض مخصص.
Q4: ما هو مرجع التيار الحراري والديناميكي؟
يعتمد المرجع على التيار الأولي المقنن، حيث يصل التيار الديناميكي إلى 200 ضعف التيار الأولي. تُحسب قيم التيار الحراري والديناميكي بدقة لكل نطاق تيار. راجع الجدول الفني للتفاصيل الدقيقة.
Q5: متى يجب طلب شهادات المعايرة والاختبار؟
تُحدد بروتوكولات الاختبار بناءً على مواصفات المشروع المتفق عليها. يتم فحص العزل والأداء الأساسي قبل التسليم. يرجى طلب وثائق الاختبار عند تقديم الطلب لضمان مطابقتها لمعاييركم.
Q6: كيف يتم حماية المحول من التلوث البيئي؟
يُشترط تركيب المحول في لوحات داخلية خالية من الغازات المسببة للتآكل والغبار الموصل. لا يحتوي على حماية إضافية ضد التلوث الخارجي. تأكد من توفير بيئة تشغيل نظيفة لضمان عمر افتراضي أطول.
