Обзор
LAJ-10 / LFZBJ-10 — это эпоксидный проходной трансформатор тока для внутренней установки, предназначенный для комплектных распределительных устройств (КРУ) среднего напряжения классов 10 кВ, 11 кВ и 12 кВ. Обеспечивает измерение тока, учёт электроэнергии и релейную защиту в сетях переменного тока. Компактная конструкция оснащена первичными выводами с обеих сторон и центральной монтажной пластиной для надёжной установки сквозь стенки или перегородки шкафов.
Данное семейство комбинированных изделий выдаёт стандартизованные вторичные сигналы 5 А или 1 А на измерительные приборы, реле и устройства мониторинга. Возможна конфигурация с классами точности для измерений (0.2S, 0.2, 0.5) и классами защиты (10P10, 10P15), что гарантирует надёжную работу в различных условиях эксплуатации внутри помещений.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 10 кВ, 11 кВ, 12 кВ |
| Уровень изоляции | 12/42/75 кВ |
| Частота | 50 Гц; 60 Гц по согласованию |
| Вторичный ток | 5 А или 1 А |
| Диапазон первичного тока | 5 А – 1000 А |
| Класс точности для измерений | 0.2S, 0.2, 0.5 |
| Класс защиты | 10P10, 10P15 |
| Номинальная нагрузка | 10 ВА, 15 ВА, 20 ВА |
| Термический ток | 90 × I1n или на уровне кА |
| Динамический ток | 200 × I1n или на уровне кА |
Расшифровка обозначения модели
- L: Трансформатор тока
- A: Проходное исполнение / конструкция с монтажом через перегородку
- J: Порядковый номер разработки или обозначение серии с повышенной мощностью
- 10: Обозначение модели класса 10 кВ (применяется в документации для классов 10 кВ, 11 кВ, 12 кВ)
- LFZBJ-10: Связанная серия эпоксидных проходных трансформаторов тока с конфигурацией класса защиты

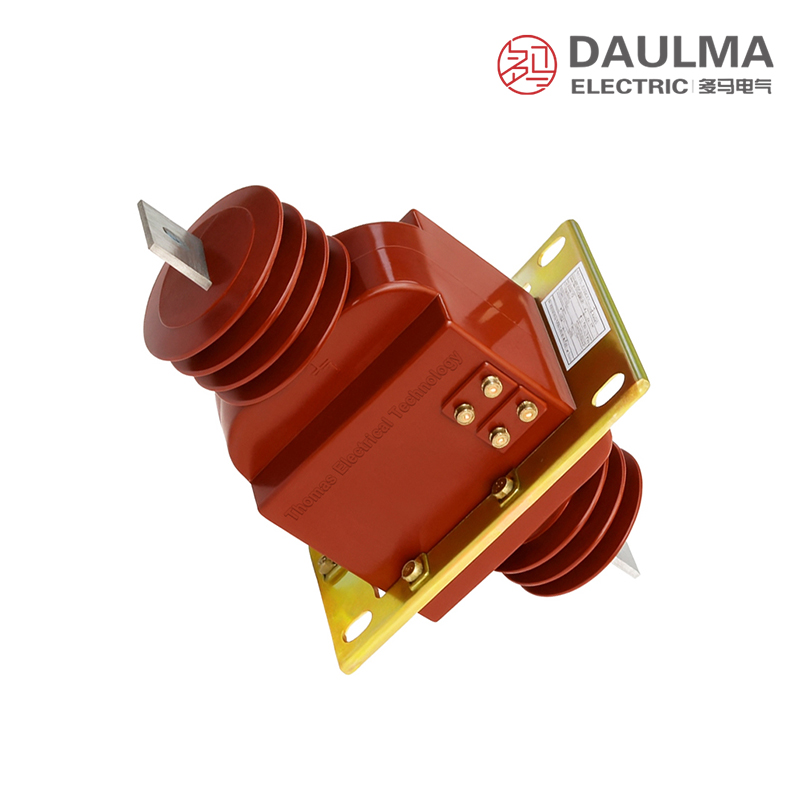

Конструкция
Серия LAJ-10 / LFZBJ-10 выполнена в прочном корпусе из литой эпоксидной смолы, обеспечивающем высокую электрическую прочность изоляции, механическую устойчивость и влагостойкость для эксплуатации внутри помещений. Проходная конструкция включает первичные выводы с обеих сторон корпуса и центральную монтажную пластину для надёжной интеграции в панели КРУ.
Вторичные зажимы сгруппированы на эпоксидном корпусе для удобного подключения к измерительным приборам или реле. Предусмотрена отдельная точка заземления, соответствующая требованиям электробезопасности. Компактные габариты минимизируют занимаемое пространство при сохранении чёткой маркировки выводов и полярности для монтажа и обслуживания на месте эксплуатации.
Технические параметры
Условия эксплуатации
- Место установки: КРУ среднего напряжения внутри помещений
- Напряжение сети: классы 10 кВ, 11 кВ, 12 кВ (по согласованию проекта)
- Частота: 50 Гц; 60 Гц по согласованию
- Температура окружающей среды: от –5 °C до +55 °C
- Окружающая среда: без сильной вибрации, агрессивных газов, взрывоопасных веществ, токопроводящей пыли и загрязнений, снижающих электрическую прочность изоляции
Технические данные
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (ВА) |
Термический ток (ссылочное значение) |
Динамический ток (ссылочное значение) |
|---|---|---|---|---|
| 5–200 | 0.2S / 10P10 0.5 / 10P10 0.2S / 10P15 0.5 / 10P15 |
0.2S: 10 0.5: 10 10P10: 15 10P15: 15 |
90 × I1n | 200 × I1n |
| 300–400 | 0.2S: 10 0.5: 10 10P10: 15 10P15: 15 |
24,5 кА (ссылка) | 44 кА (ссылка) | |
| 500 | 0.2S: 10 0.5: 10 10P10: 20 10P15: 15 |
32 кА (ссылка) | 80 кА (ссылка) | |
| 600 | 0.2S: 10 0.5: 10 10P10: 20 10P15: 15 |
32 кА (ссылка) | 80 кА (ссылка) | |
| 800–1000 | 0.2S: 10 0.5: 10 10P10: 20 10P15: 15 |
63 кА (ссылка) | 100 кА (ссылка) |
Установка и подключение

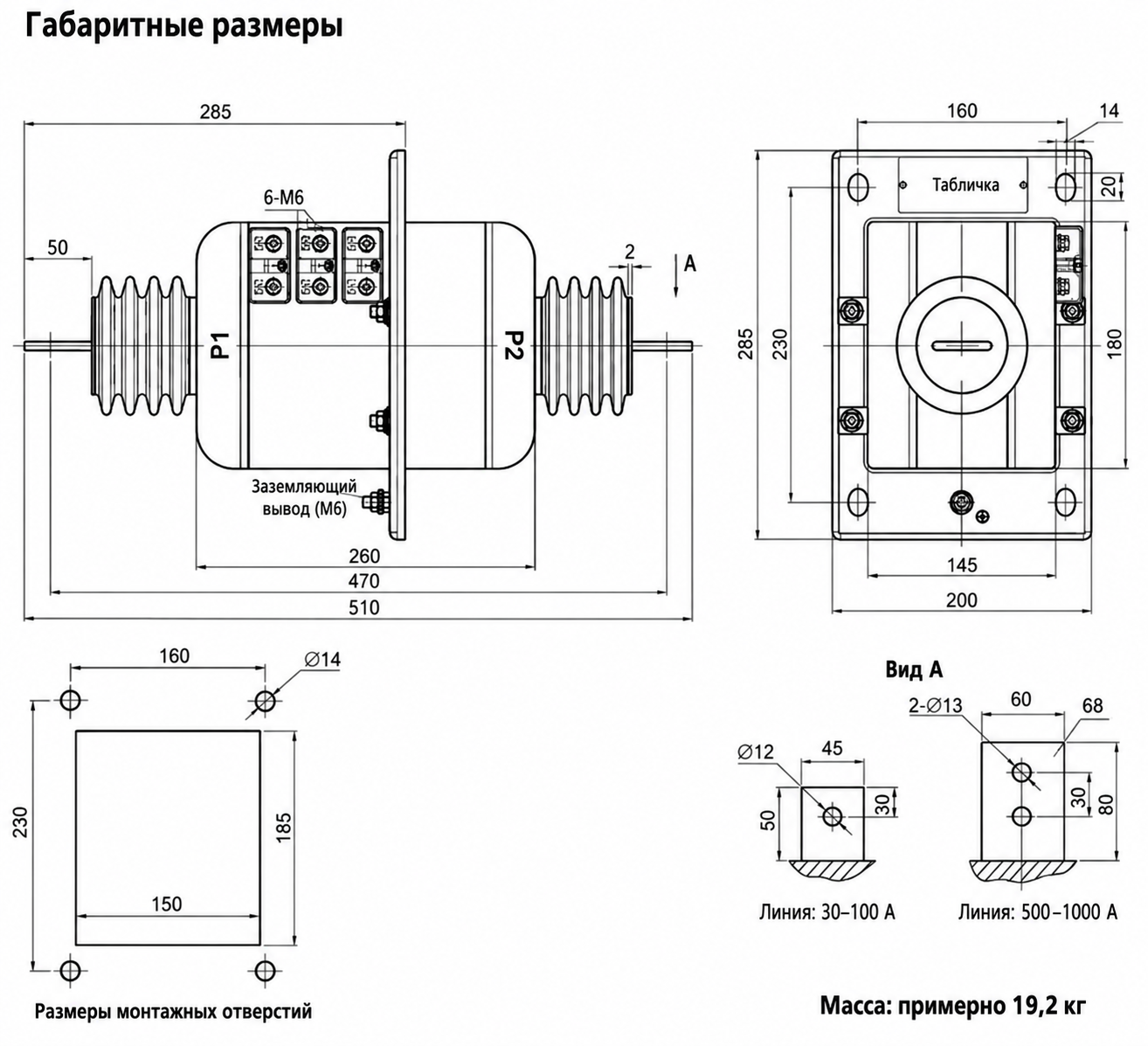

Схема монтажа
Серия LAJ-10 / LFZBJ-10 предназначена для проходного (через перегородку) монтажа в КРУ внутри помещений. До изготовления шкафа убедитесь в правильности положения монтажной пластины, размеров отверстий, трассировки первичных проводников, ориентации зажимов, изоляционных расстояний и доступа для обслуживания по утверждённому габаритному чертежу. При замене существующего оборудования подтвердите габаритную совместимость даже при совпадении электрических параметров.
Габаритные размеры
| Параметр | Ссылочные данные LAJ-10 | Ссылочные данные LFZBJ-10 |
|---|---|---|
| Тип установки | Проходной монтаж с первичными выводами с обеих сторон | Эпоксидный ТТ проходного исполнения с монтажом через перегородку |
| Общая длина | Около 510 мм (ссылка) | По выбранному габаритному чертежу и коэффициенту трансформации |
| Ширина монтажной пластины | Около 260 мм | По проёму шкафа и чертежу |
| Размер отверстия | 160 мм × 220 мм с четырьмя монтажными отверстиями Ø14 | По выбранной модификации и требованиям шкафа |
| Масса | Около 19,2 кг | Зависит от окончательной конструкции |
Подбор и частые вопросы
Руководство по выбору
- Уточните различия между LAJ-10 и LAJ-10Q до использования габаритных размеров. В заголовке указано обозначение с «Q», тогда как основной текст относится преимущественно к LAJ-10; подтвердите, совпадают ли монтажные и эксплуатационные данные у модификации с «Q».
- Выберите коэффициент трансформации в диапазоне 5–1000 А. Сопоставьте нагрузку, вторичный ток (1 А или 5 А) и диапазон измерительного прибора, затем выберите класс защиты 10P10 или 10P15 в зависимости от требований релейной защиты.
- Распределите нагрузку по каждому сердечнику. Измерительные сердечники рассчитаны на 10 ВА; выход для защиты, как правило, 15 ВА, а варианты 20 ВА с классом 10P10 доступны начиная с 500 А.
- Проверьте значения токов короткого замыкания до окончательного утверждения. Для диапазона 300–400 А термические и динамические значения требуют подтверждения длительности действующего значения и амплитуды, особенно если соотношение отличается от соседних строк.
- Выполните обмеры при замене существующего оборудования. Проверьте приблизительную длину ~510 мм, ширину пластины 260 мм, размер отверстия 160 × 220 мм, четыре отверстия Ø14, массу 19,2 кг, габариты проёма в стенке, вылет первичных выводов, расположение зажимов и изоляционные расстояния.
Часто задаваемые вопросы
В1: Идентичны ли габариты LAJ-10Q и LAJ-10?
Страница не подтверждает это. Поскольку в заголовке и основном тексте используются разные обозначения, запросите точный чертёж модификации с «Q» до изготовления шкафа или замены.
В2: Можно ли напрямую заменить LAJ-10 на LFZBJ-10?
Недостаточно только совпадения электрических параметров. Сравните общую длину, монтажную пластину и схему отверстий, проём в стенке, первичные выводы, коэффициент трансформации, количество вторичных обмоток, нагрузку, уровень изоляции и полярность.
В3: Какие выходы для защиты указаны?
Класс 10P10 указан при нагрузке 15 ВА для меньших коэффициентов и 20 ВА начиная с 500 А, а 10P15 — при 15 ВА. Уточните точный коэффициент и конфигурацию.
В4: Полностью ли охватывает таблица токов КЗ вариант с вторичным током 1 А?
Семейство поддерживает 1 А или 5 А, но таблица не разделяет их. Запросите данные по коэффициенту, нагрузке, классу точности, зажимам и токам КЗ для выбранного вторичного тока.
В5: Можно ли использовать приведённые габариты для изготовления шкафа?
Они пригодны только для предварительной оценки. Для производства требуется контролируемый чертёж с допусками, координатами первичных выводов, проёма в стенке и монтажных отверстий.
В6: Почему следует проверять значения токов КЗ для 300–400 А?
Указанные ссылочные значения термического тока 24,5 кА и динамического 44 кА имеют иное соотношение по сравнению с соседними строками. Подтвердите действующее значение, длительность и амплитуду по заводским испытательным данным.
В7: Каково главное правило безопасности при замене ТТ?
Никогда не оставляйте вторичную обмотку разомкнутой при протекании первичного тока. Используйте утверждённую перемычку, обеспечьте одноточечное заземление и проверьте полярность перед вводом КРУ в эксплуатацию.
Часто задаваемые вопросы
Q1: Подходят ли эти трансформаторы для уличной установки?
Нет, модель предназначена только для закрытых помещений. Допускается эксплуатация в КРУ при температуре от –5 до +55 °C без агрессивных газов и пыли. Уточняйте условия площадки у инженеров.
Q2: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета используйте обмотку класса 0.2S. Она обеспечивает нормированную погрешность в диапазоне от 5 до 120% номинального тока при нагрузке до 10 ВА. Запросите калибровочный сертификат.
Q3: Какие параметры стойкости при коротком замыкании для тока 400 А?
Для первичного тока 300–400 А термический ток составляет 24,5 кА, а динамический — 44 кА. Эти значения являются справочными и требуют подтверждения для вашего проекта.
Q4: Можно ли заказать трансформатор для сети 60 Гц?
Да, производство трансформаторов на частоту 60 Гц возможно по согласованию. Стандартная базовая версия рассчитана на 50 Гц. Согласуйте технические требования с менеджером перед заказом.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит стандартный объем приемо-сдаточных испытаний согласно ГОСТ или МЭК. Точный протокол тестирования и наличие необходимых сертификатов предоставляются по запросу. Свяжитесь с отделом продаж для деталей.
Q6: Для каких комплектных устройств подходит модель LAJ-10?
Трансформаторы тока LAJ-10 и LFZBJ-10 применяются в шкафах КРУ среднего напряжения. Они интегрируются в ячейки 10, 11 или 12 кВ. Укажите точный тип ячейки для подбора габаритов.
