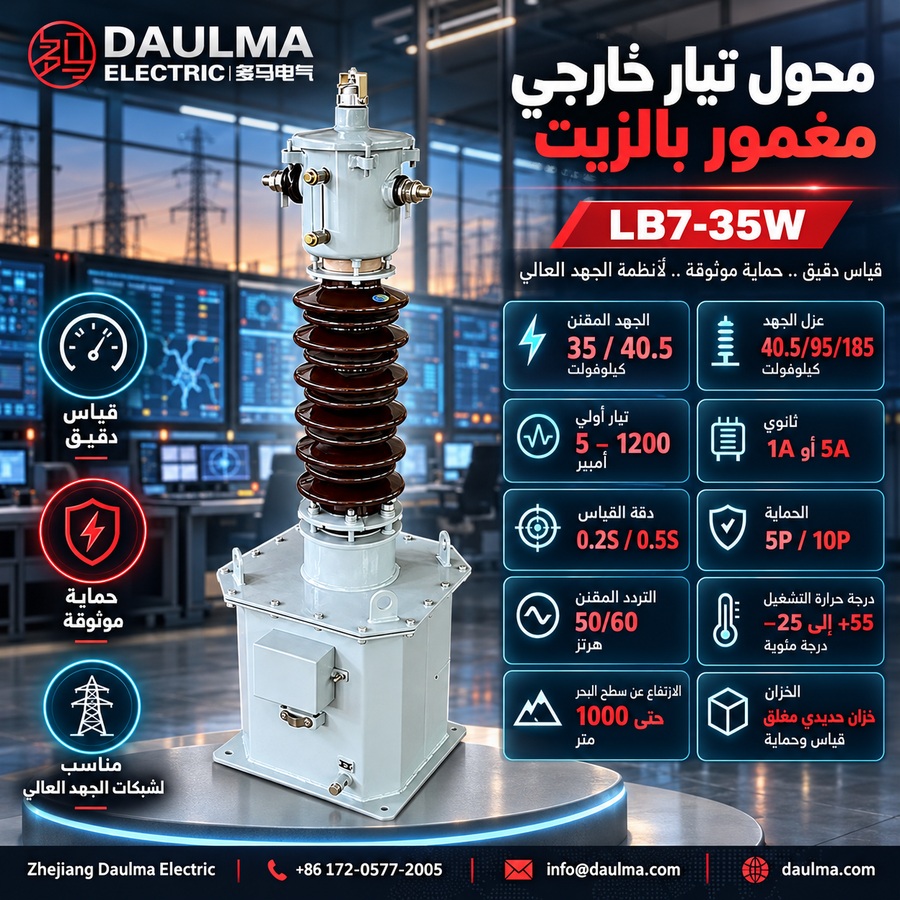

نظرة عامة
يُعد محول التيار LB7-35W محولاً خارجياً مغموراً بالزيت بجهد 35 كيلوفولت، مصممًا لأنظمة الطاقة عالية الجهد المصنّفة حتى 40.5 كيلوفولت. يتميز بنظام عزل مغمور بالزيت مع خزان حديدي مغلق وقلب مغناطيسي عالي الجودة، مما يضمن قوة عازلة موثوقة واستقراراً حرارياً في البيئات الخارجية.
يدعم هذا المحول فئات الدقة الخاصة بالقياس (0.2S/0.5S) والحماية (5P/10P)، مما يجعله مناسباً للقياس التجاري، وحماية المرحلات، ومراقبة الشبكة في محطات التحويل 35 كيلوفولت، والمنشآت الصناعية، وشبكات توزيع المرافق العامة. وهو متوافق مع مستويات تنسيق العزل القياسية لأنظمة فئة 35 كيلوفولت، ويعمل بتردد 50 هرتز أو 60 هرتز.

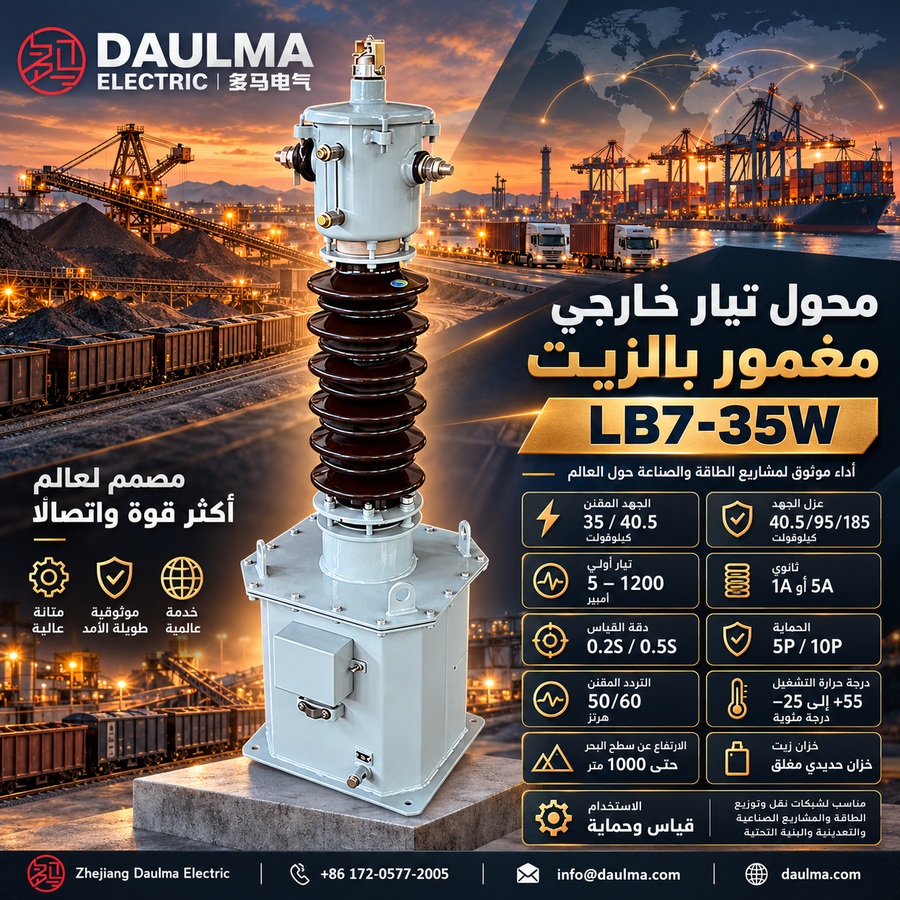

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 35kV / 40.5kV |
| مستوى العزل المصنّف | 40.5/95/185kV |
| نوع العزل | مغمور بالزيت مع خزان حديدي مغلق |
| ظروف التركيب | خارجي |
| التردد المصنّف | 50Hz أو 60Hz |
| تيار الثانوي المصنّف | 5A أو 1A |
| فئة دقة القياس | 0.2S, 0.5S |
| فئة دقة الحماية | 5P, 10P |
| التطبيق | أخذ عينات التيار، قياس الطاقة، حماية المرحلات |
| الهيكل | عزل من البورسلين/البوشينغ مع قاعدة خزان زيت حديدية |
| الموصل الأولي | نوع بوشينغ، مدمج مع الخزان |
| أطراف الثانوي | متاحة عبر صندوق أطراف على الخزان |
ترميز الموديل
- L: محول تيار.
- B: إشارة إلى سلسلة هيكل محولات التيار المغمورة بالزيت.
- 7: رمز تسلسل التصميم أو منصة المنتج.
- 35: فئة جهد مصنّفة 35 كيلوفولت، تُستخدم عادةً مع منصات أنظمة ذات أعلى جهد نظامي 40.5 كيلوفولت.
- W: نوع خارجي.

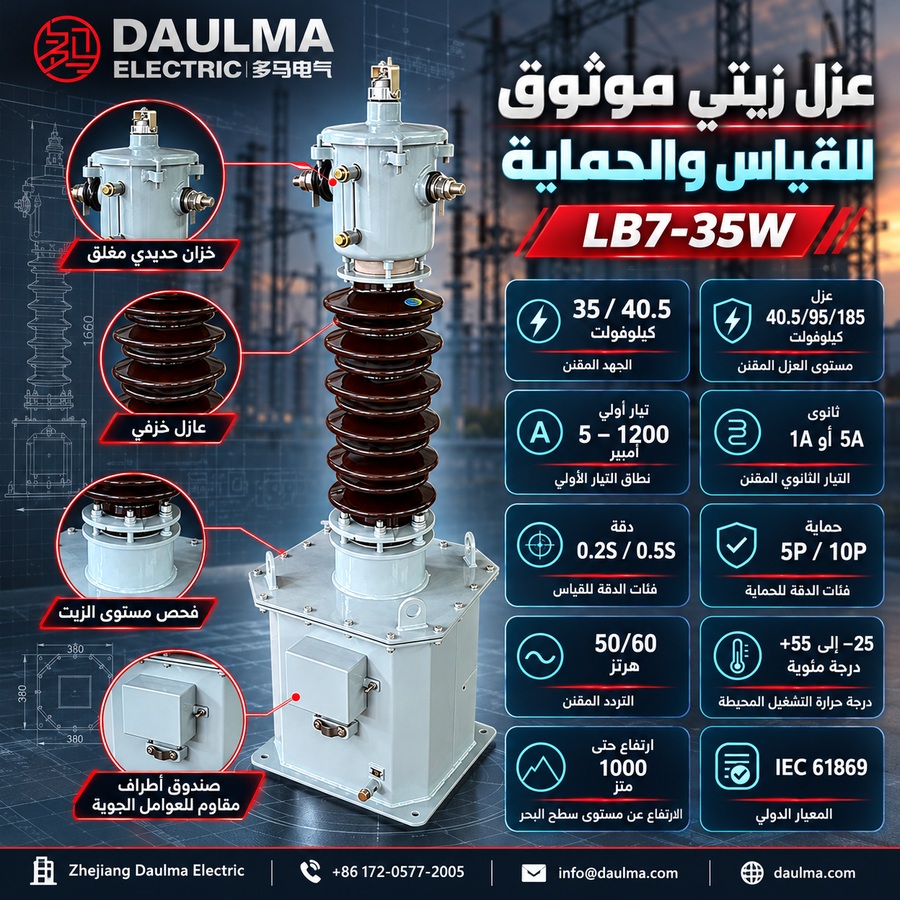

البناء

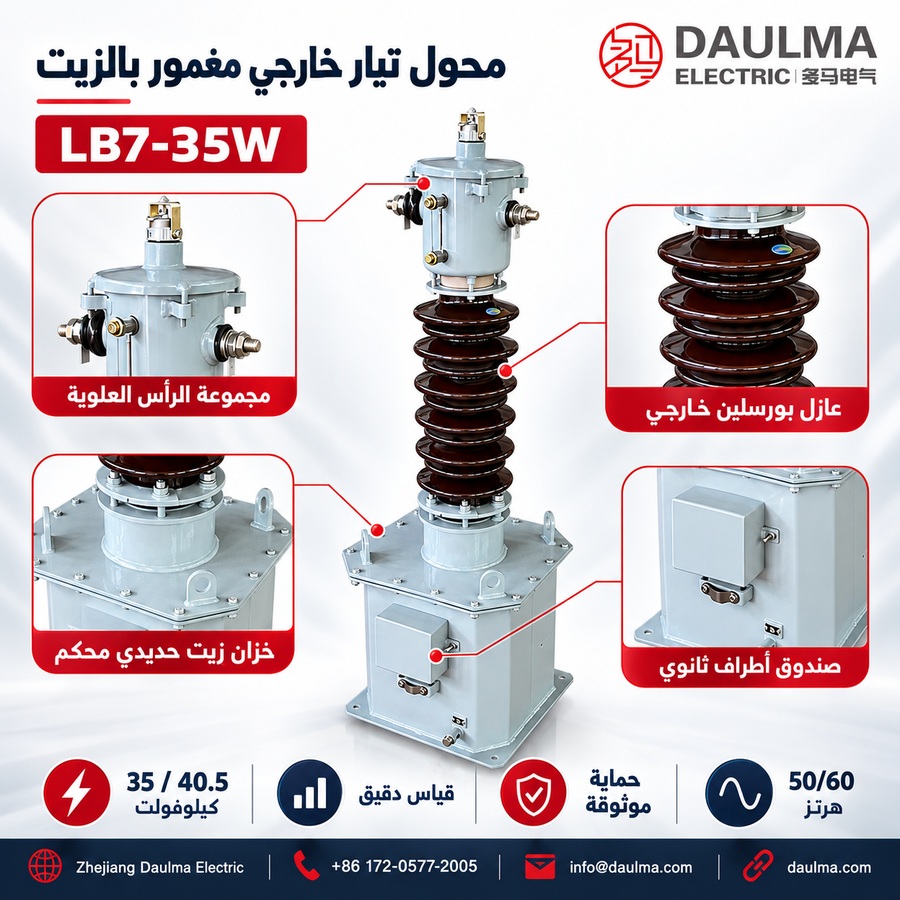

يتميز محول التيار LB7-35W بهيكل خزان حديدي قوي مغلق ومملوء بزيت المحولات، مما يوفر عزلاً داخلياً محسّناً، وتبدد حراري فعّالاً، واستقراراً عازلاً طويل الأمد في الظروف الخارجية. يُدمج ملف الجهد العالي في بوشينغ عالي الجهد من البورسلين أو المادة المركبة، مثبتاً في أعلى الخزان. ويتكوّن القلب المغناطيسي من فولاذ سيليكون موجه الحبيبات عالي النفاذية، مما يضمن فقداً منخفضاً في الإثارة ودقة عالية تحت أحمال القياس والحماية على حدٍ سواء. وتُلف ملفات الثانوي بدقة وتُغلف داخل غرفة مليئة بالزيت، مع توصيل الموصلات إلى صندوق أطراف مقاوم للعوامل الجوية على السطح الخارجي للخزان. ويشمل التجميع الكامل نقطة تأريض، وقد صُمم ليتحمل الإجهادات البيئية مثل المطر والرطوبة والتغيرات الواسعة في درجات الحرارة عند تركيبه وفقاً لمخططات الهندسة المعتمدة.

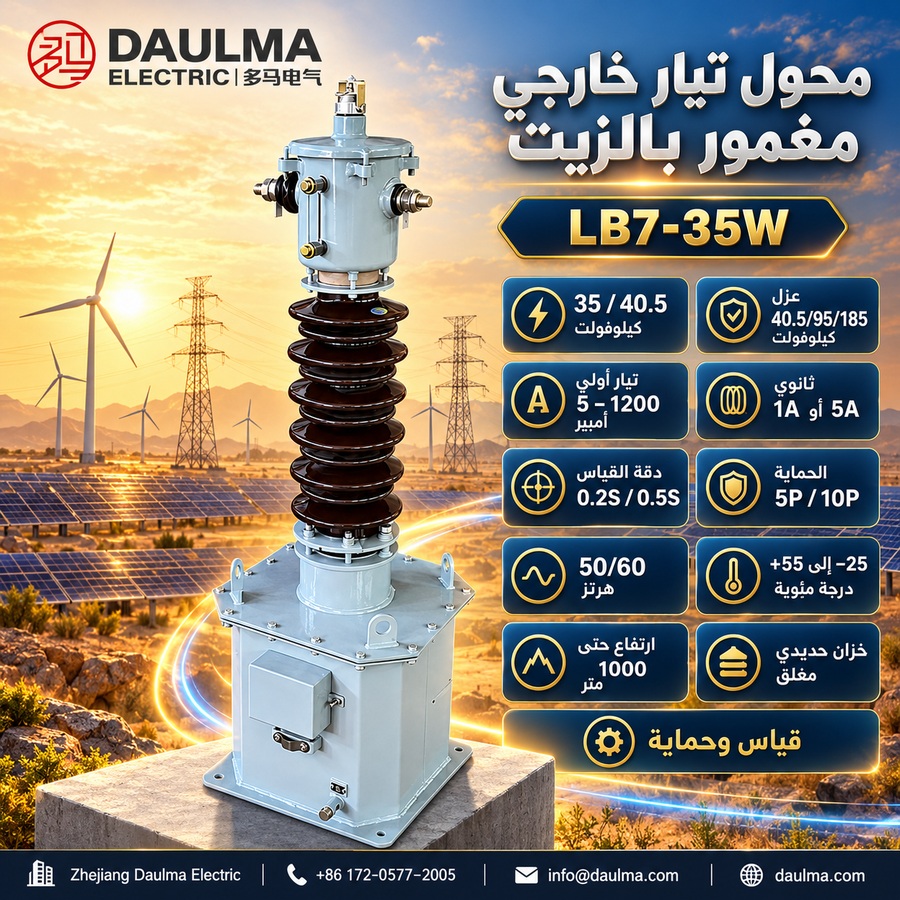

المعطيات التقنية

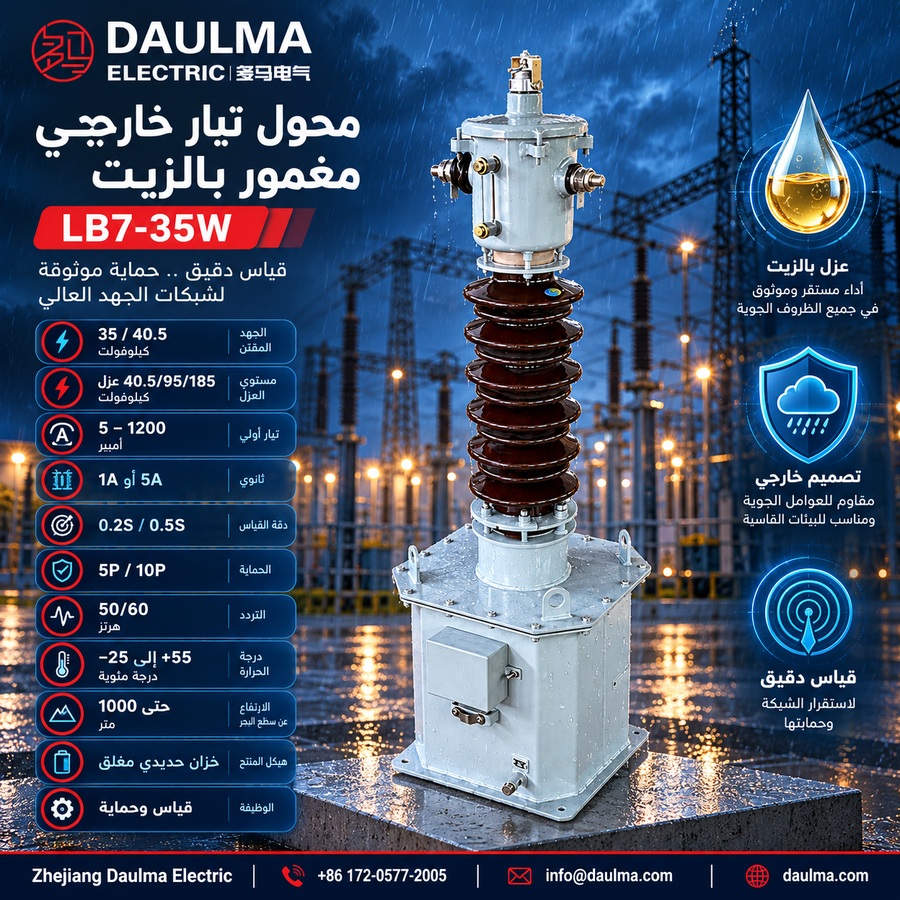

ظروف التشغيل
- مكان التركيب: خارجي
- التردد المصنّف: 50Hz أو 60Hz
- درجة الحرارة المحيطة: -25°م إلى +55°م كمرجع
- الارتفاع: ≤ 1000م ضمن ظروف الخدمة القياسية؛ ارتفاعات أعلى حسب الاتفاق
- الحالة الجوية: لا توجد تلوث شديد، أو غازات مسببة للتآكل، أو أجواء متفجرة تتجاوز حدود التصميم
- التعرض الخارجي: مناسب لمحطات التحويل الخارجية وبيئات خطوط التغذية عالية الجهد
- ظروف التركيب: لا توجد صدمات شديدة، أو اهتزاز غير طبيعي، أو إجهاد ميكانيكي يتجاوز حدود التصميم
المعايير الفنية
يُعد محول التيار LB7-35W محولاً خارجياً مغموراً بالزيت مصنّفاً لأنظمة فئة 35 كيلوفولت / 40.5 كيلوفولت، ويستخدم زيت المحولات كوسيط عازل. ويعمل ضمن نطاق درجات حرارة محيطة من -25°م إلى +55°م وعلى ارتفاعات تصل إلى 1000م، وهو متوافق مع معايير IEC 61869 وGB/T 20840. ويدعم التيارات الأولية من 5A إلى 1200A مع مخارج ثانوية 1A أو 5A.
| التيار الأولي المصنّف (A) |
فئات الدقة / القدرة المصنّفة (VA) |
تيار التحمل الحراري القصير (kA/1s) |
التيار الديناميكي المصنّف (kA) |
||
|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 5(10)P30 | |||
| 5~300 | 10 | 15 | 15 | 80×I1n | 200×I1n |
| 400 | 20 | 30 | 20 | 31.5 | 100 |
| 500 | 45 | 112.5 | |||
| 600 | 63 | 160 | |||
| 750~800 | 30 | 40 | 20 | 80 | 200 |
| 1000~1200 | 100 | 250 | |||
التركيب والتوصيلات

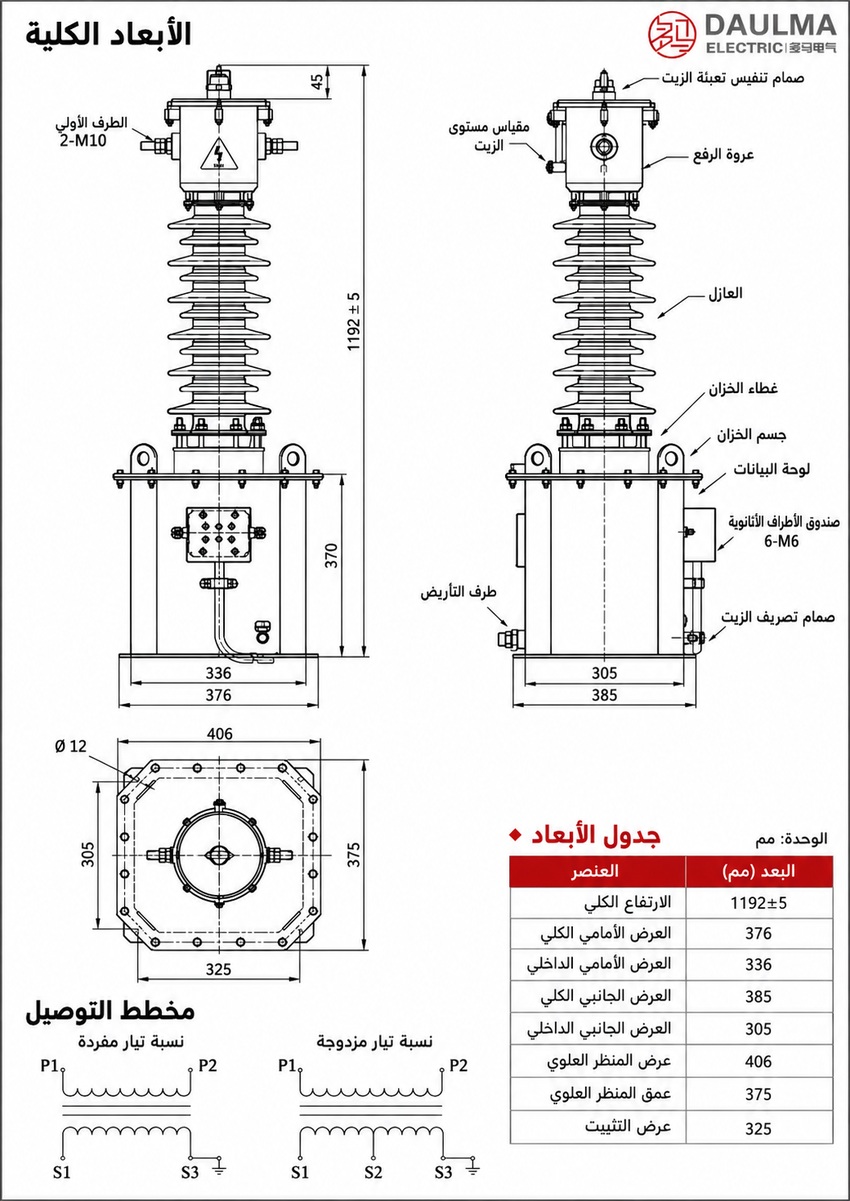

مخطط التركيب
يُصمم محول التيار الخارجي المغمور بالزيت LB7-35W للتركيب على الأعمدة أو الهياكل في التطبيقات عالية الجهد. يجب أن يتم التركيب من قبل أفراد مؤهلين وفقاً للمعايير الكهربائية المحلية والوطنية. تأكد من التأريض الصحيح، المحاذاة، وربط جميع القطع الميكانيكية بإحكام كما هو موضح في المخطط.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكيد نظام الزيت. تشير الصفحة إلى كلٍ من الخزان المغلق وخزان التمدد العلوي؛ لذا يجب تحديد ما إذا كان النظام محكم الإغلاق، وكيفية مؤشر مستوى الزيت، وما هي إجراءات أخذ العينات أو الصيانة المطبقة.
- اختيار نسبة التحويل من 5A إلى 1200A والنقاط المتعددة. في حالة وجود نسب متعددة، يجب تحديد جميع التوصيلات S1/S2/S3 وضمان الدقة والمخرج وقدرة التحمل أثناء الأعطال عند كل نقطة.
- استخدام بيانات 5P30 التفصيلية لاختيار الحماية. لا تدعم الإشارات العامة 5P/10P جدولاً محدداً حسب النسبة؛ أي نسخة 10P تتطلب وثائق منفصلة.
- تنسيق اختبارات الزيت والعزل والبيئة. يجب تحديد جودة الزيت، الرطوبة، اختبار الإحكام/التسرب، فقد العزل، التفريغ الجزئي، المسافة الزاحفة للبوشينغ، التلوث، الارتفاع ودرجة الحرارة.
- اعتماد واجهات النقل والأساس. تأكيد الارتفاع التقريبي 1299 مم، وأبعاد القاعدة 376 × 345 مم، واتجاه الرفع/النقل، وإحكام الزيت، وقوى الأطراف، ونقطة التأريض M10 ومدة تيار العطل.
الأسئلة الشائعة
Q1: أين يتم تركيب محول التيار LB7-35W وما هي قيود البيئة؟
يُركب المحول في محطات التحويل الخارجية وخطوط التغذية عالية الجهد. يتطلب بيئة خالية من الغازات المسببة للتآكل والأجواء المتفجرة. يرجى تأكيد مواصفات البيئة للمشروع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات الفوترة التجارية. يضمن هذا المحول دقة قياس ضمن نطاق التيارات الأولية من 5A إلى 1200A. تواصل مع المصنع لمعايرة دقيقة.
Q3: كيف يتم تحديد تيار التحمل الحراري والديناميكي؟
يعتمد تيار التحمل على التيار الأولي المصنّف، حيث يصل إلى 80 و200 ضعف التيار المصنّف على التوالي. يغطي هذا النطاق تيارات أولية من 5A إلى 1200A. يجب تحديد تيار القصر الفعلي للمشروع.
Q4: ما هي المعايير الدولية المطبقة على هذا المحول؟
يتوافق محول التيار LB7-35W مع معايير IEC 61869 وGB/T 20840. يُستخدم الزيت كوسيط عازل لأنظمة فئة 35 كيلوفولت / 40.5 كيلوفولت. اطلب شهادات المطابقة عند الطلب.
Q5: هل يمكن تخصيص نسبة التحويل الثانوية والمخرجات؟
يدعم المحول مخارج ثانوية قياسية بقيمة 1A أو 5A. يمكن تخصيص نسب التحويل الأولية من 5A إلى 1200A حسب متطلبات المشروع. خاضع لتأكيد المصنع.
Q6: ما هي تطبيقات محول التيار الخارجي من داولما؟
يُصنف هذا المحول المغمور بالزيت ضمن معدات محطات التحويل الخارجية لجهد 35 كيلوفولت. يعمل بتردد 50Hz أو 60Hz وارتفاعات تصل إلى 1000 متر. راجع الكتالوج الفني.
