Přehled
LB7-35W je venkovní olejový proudový transformátor pro napěťovou soustavu 35 kV, určený pro vysokonapěťové rozvody s jmenovitým napětím až 40,5 kV. Využívá izolační systém plněný transformátorovým olejem v těsně uzavřené železné nádrži a vysoce kvalitní magnetické jádro, což zajišťuje spolehlivou dielektrickou pevnost a tepelnou stabilitu v venkovních podmínkách.
Tento proudový transformátor (PT) podporuje třídy přesnosti pro měření (0,2S/0,5S) i ochranu (5P/10P), čímž je vhodný pro účelové měření spotřeby, reléovou ochranu a monitorování sítě v 35kV rozvodnách, průmyslových provozech i distribučních sítích energetických společností. Splňuje standardní požadavky na koordinaci izolace pro systémy třídy 35 kV a pracuje při frekvenci 50 Hz nebo 60 Hz.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napěťová třída | 35 kV / 40,5 kV |
| Jmenovitá úroveň izolace | 40,5/95/185 kV |
| Typ izolace | Olejová s těsně uzavřenou železnou nádrží |
| Podmínky instalace | Venkovní |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Třída přesnosti pro měření | 0,2S, 0,5S |
| Třída přesnosti pro ochranu | 5P, 10P |
| Aplikace | Vzorkování proudu, měření energie, reléová ochrana |
| Konstrukce | Izolace porcelánovým/nebo kompozitním průchodkem s železnou olejovou nádrží |
| Primární vodič | Průchodkového typu, integrovaný s nádrží |
| Sekundární svorky | Přístupné prostřednictvím svorkovnice na nádrži |
Označení modelu
- L: Proudový transformátor.
- B: Označení konstrukční řady olejových proudových transformátorů.
- 7: Kód konstrukční řady nebo vývojové platformy.
- 35: Jmenovité napětí 35 kV, obvykle používané v soustavách s maximálním provozním napětím 40,5 kV.
- W: Venkovní provedení.

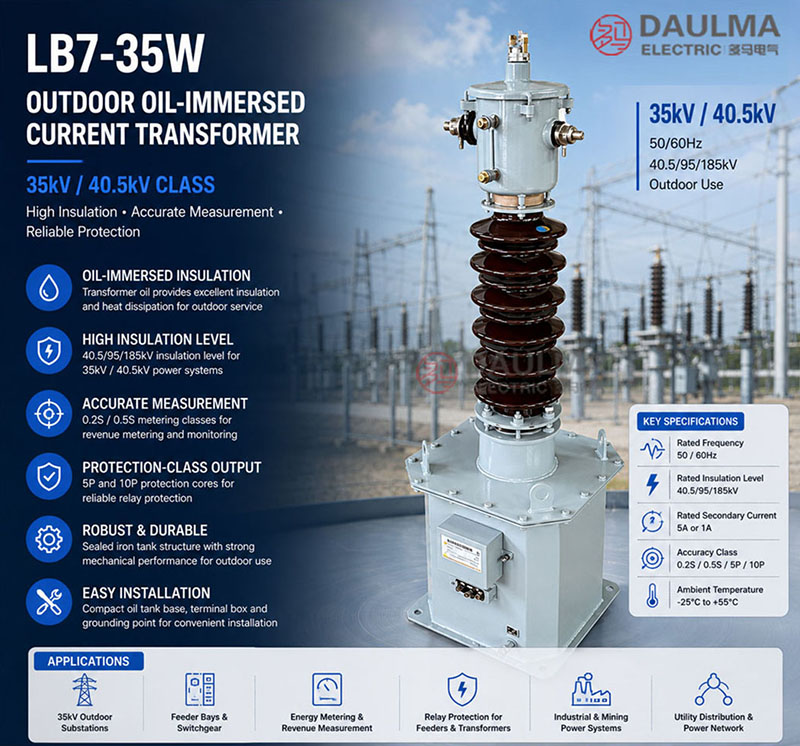

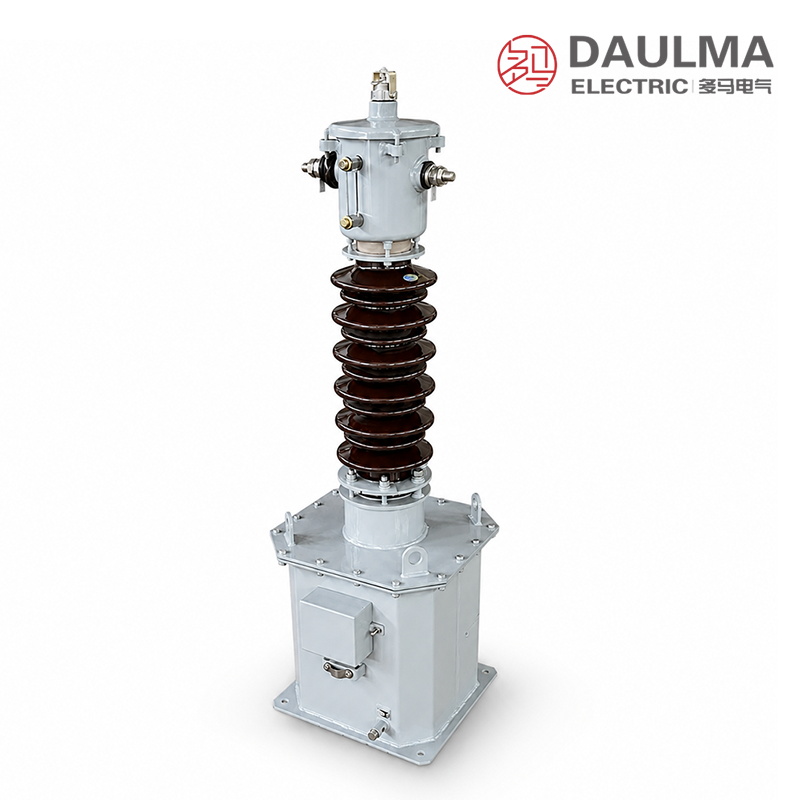

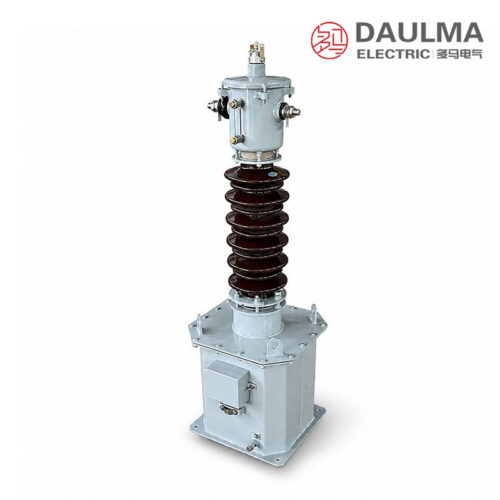

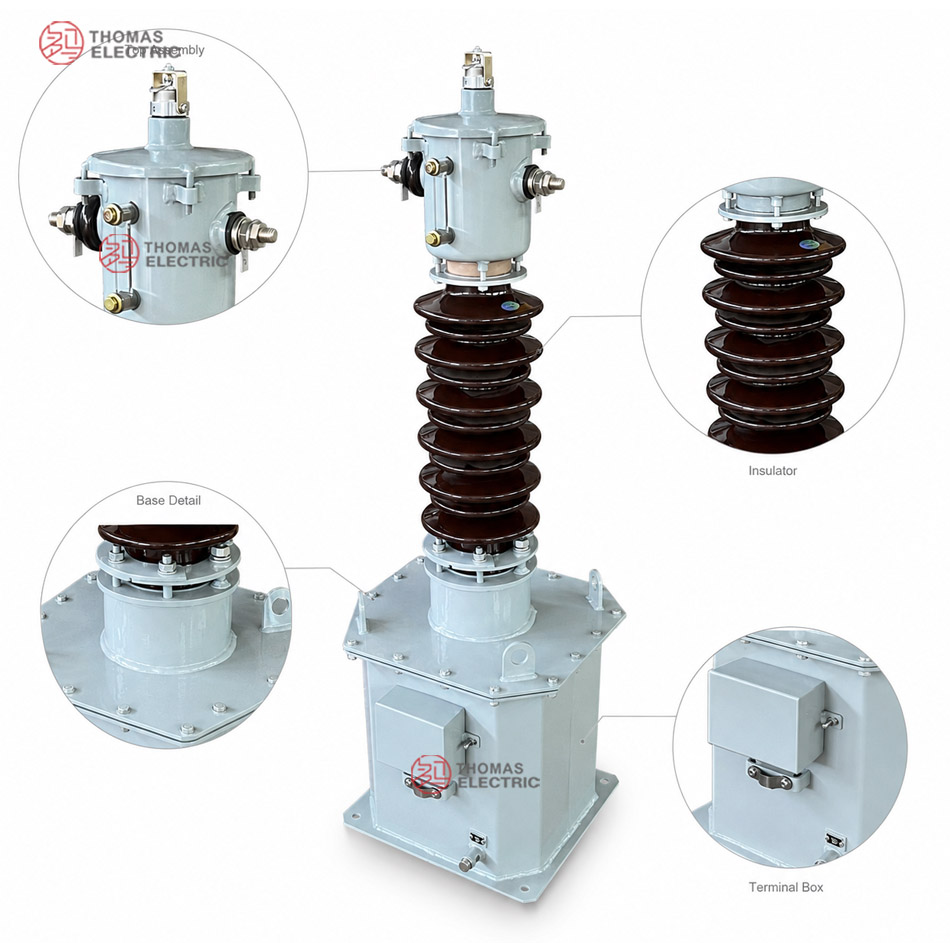

Konstrukce
LB7-35W má robustní konstrukci s těsně uzavřenou železnou nádrží plněnou transformátorovým olejem, která poskytuje zvýšenou vnitřní izolaci, odvod tepla a dlouhodobou dielektrickou stabilitu v venkovních podmínkách. Primární vinutí je integrováno do vysokonapěťového porcelánového nebo kompozitního průchodu namontovaného na horní části nádrže. Magnetické jádro z vysoce permeabilního orientovaného elektroplechu zajišťuje nízké buzení a vysokou přesnost jak při měření, tak při ochraně. Sekundární vinutí jsou přesně navinuta a zapouzdřena v olejové komoře, jejichž vývody jsou vedeny do hermeticky uzavřené svorkovnice na vnější straně nádrže. Celá sestava zahrnuje uzemňovací bod a je navržena tak, aby odolala vlivům prostředí – dešti, vlhkosti a širokému rozsahu teplot – za předpokladu instalace podle schválených výkresů.
Technické parametry
Provozní podmínky
- Místo instalace: Venkovní
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Okolní teplota: Referenční rozsah -25 °C až +55 °C
- Nadmořská výška: ≤ 1000 m za standardních provozních podmínek; vyšší nadmořská výška dle dohody
- Atmosférické podmínky: Bez silného znečištění, korozivních plynů nebo výbušné atmosféry přesahující návrhové limity
- Vystavení venkovním vlivům: Vhodné pro venkovní rozvodny a vysokonapěťové přívody
- Montážní podmínky: Bez silných nárazů, abnormálních vibrací nebo mechanického namáhání přesahujícího návrhové limity
Technické parametry
LB7-35W je venkovní olejový proudový transformátor pro systémy třídy 35 kV / 40,5 kV, kde je izolačním médiem transformátorový olej. Provozuje se v rozsahu okolní teploty -25 °C až +55 °C do nadmořské výšky 1000 m a splňuje normy IEC 61869 a GB/T 20840. Zařízení podporuje primární proudy od 5 A do 1200 A se sekundárními výstupy 1 A nebo 5 A.
| Jmenovitý primární proud (A) |
Třídy přesnosti / Jmenovitý výkon (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
||
|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 5(10)P30 | |||
| 5~300 | 10 | 15 | 15 | 80×I1n | 200×I1n |
| 400 | 20 | 30 | 20 | 31,5 | 100 |
| 500 | 45 | 112,5 | |||
| 600 | 63 | 160 | |||
| 750~800 | 30 | 40 | 20 | 80 | 200 |
| 1000~1200 | 100 | 250 | |||
Instalace a zapojení

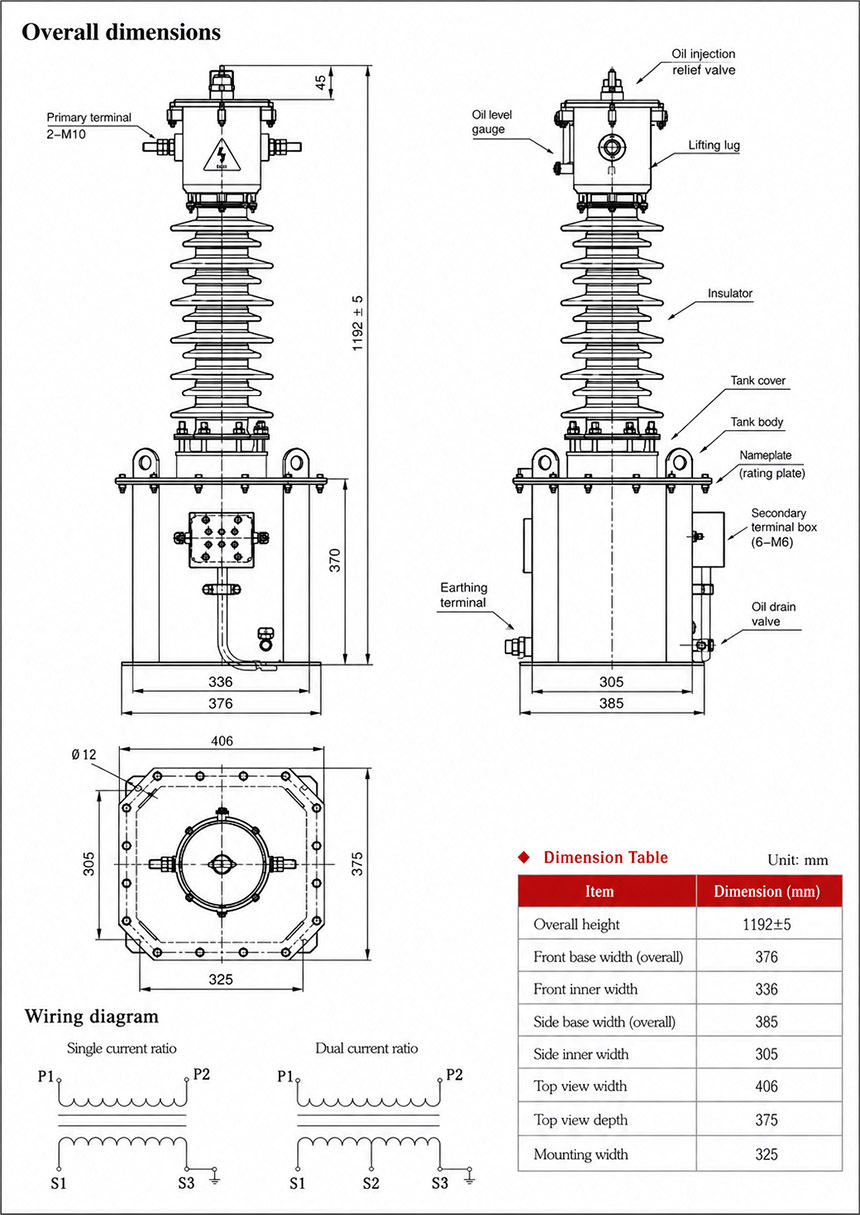

Instalační schéma
Venkovní olejový proudový transformátor LB7-35W je určen pro montáž na sloup nebo nosnou konstrukci ve vysokonapěťových aplikacích. Instalaci musí provádět kvalifikovaný personál v souladu s místními a národními elektrickými předpisy. Zajistěte správné uzemnění, zarovnání a bezpečné utažení veškerého příslušenství podle instalačního schématu.
Výběr a časté otázky
Průvodce výběrem
- Potvrďte konstrukci olejového systému. Text uvádí jak těsně uzavřenou nádrž, tak možnost expanzní nádoby; upřesněte, zda je systém hermetický, jak je indikována hladina oleje a jaké údržbářské postupy se aplikují.
- Zvolte převod 5 A–1200 A a odpovídající odbočky. U vícepřevodových verzí specifikujte všechna zapojení S1/S2/S3 a zajistěte garantovanou přesnost, výstupní výkon a odolnost proti zkratovému proudu u každé odbočky.
- Použijte detailní údaje 5P30 pro výběr ochrany. Obecné odkazy na 5P/10P nejsou dostatečné bez tabulky specifické pro daný převod; verze 10P vyžadují samostatnou dokumentaci.
- Koordinujte zkoušky oleje, dielektrika a odolnosti vůči prostředí. Specifikujte kvalitu oleje, obsah vlhkosti, těsnost/únik, dielektrické ztráty, částečné výboje, povrchovou cestu průchodek, znečištění, nadmořskou výšku a teplotní rozsah.
- Schvalte rozhraní pro dopravu a základnu. Potvrďte přibližnou výšku 1299 mm, rozměry základny 376 × 345 mm, orientaci při dopravě, těsnost oleje, mechanické síly na svorkách, uzemnění M10 a trvání zkratového proudu.
Často kladené otázky
Otázka 1: Je LB7-35W plně těsný nebo má expanzní nádobu?
Popisy se liší. Vyžádejte si přesný výkres olejového systému, informace o hladině oleje a návod na údržbu pro objednanou verzi.
Otázka 2: Která ochranná třída je plně zdokumentována?
5P30 s výkonem 15 VA při 5 A–300 A a 20 VA při 400 A–1200 A. Ostatní třídy 5P nebo 10P vyžadují samostatný výkres.
Otázka 3: Nabízí se odbočky pro různé převody?
Ano, popisují se uspořádání sekundáru s odbočkami S1/S2/S3. Postupujte podle schváleného schématu a nikdy neměňte odbočky při zapnutém sekundáru.
Otázka 4: Čím se liší údržba oproti suchému PT?
Kontrolujte únik oleje, stav těsnění, hladinu oleje (pokud je relevantní), korozi a stav průchodek podle výrobcem stanoveného postupu pro testování a údržbu oleje.
Otázka 5: Jaké jsou hlavní montážní rozměry?
Uvádí se přibližně celková výška 1299 mm, výška nádrže 470 mm a základna 376 × 345 mm; pro výrobu použijte certifikovaný výkres.
Otázka 6: Je provoz při +55 °C automaticky zaručen?
Jedná se o katalogovou hodnotu. Potvrďte nárůst teploty oleje, těsnost, přesnost a parametry okolních zařízení pro skutečné provozní podmínky.
Otázka 7: Jak se mají uzemnit nádrž a sekundární obvod?
Spojte kovovou nádrž přes její uzemňovací bod a uzemněte jeden definovaný bod sekundáru. Při odpojování udržujte sekundární obvody bezpečně nakrátko.
Často kladené otázky
Q1: Lze proudový transformátor LB7-35W instalovat v nadmořské výšce nad 1000 metrů?
Standardní instalace je omezena do nadmořské výšky 1000 metrů. Pro vyšší polohy je nutná úprava konstrukce. Pro konkrétní technické řešení kontaktujte naše oddělení.
Q2: Která třída přesnosti je vhodná pro ochranné relé?
Pro ochranu je určena třída přesnosti 5P30 nebo 10P30. Zajišťuje věrný přenos proudu i při poruchových stavech. Při výběru upřesněte požadovaný zátěžový výkon.
Q3: Jaké jsou hodnoty zkratových proudů pro tento transformátor?
Tepelný a dynamický zkratový proud závisí na zvoleném primárním proudu v rozsahu 5 až 1200 A. Přesné hodnoty v kA konzultujte s našimi inženýry.
Q4: Splňuje tento 35kV proudový transformátor mezinárodní normy IEC?
Ano, model LB7-35W plně odpovídá normám IEC 61869 a GB/T 20840. Součástí dodávky jsou standardní tovární protokoly. Specifické požadavky na zkoušky upřesněte v poptávce.
Q5: Lze přizpůsobit sekundární výstupní proud na 1 A?
Ano, transformátor podporuje sekundární výstupy 1 A i 5 A. Požadovaný sekundární proud a přesnost uveďte přímo při zadání poptávky.
Q6: Je transformátor LB7-35W vhodný pro venkovní rozvodny vysokého napětí?
Ano, jde o venkovní olejový proudový transformátor pro systémy 35 kV a 40,5 kV. Konstrukce spolehlivě odolává standardním venkovním atmosférickým vlivům.
