نظرة عامة
محولات التيار الخارجية LCWD1-35 (LABN1-35W2) بجهد 35 كيلوفولت والمغمورة بالزيت هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار بدقة، وعدادات الطاقة، وحماية المرحلات في أنظمة الطاقة المتناوبة من فئة 35 كيلوفولت. تعمل هذه المحولات عند تردد 50 هرتز أو 60 هرتز، وتستخدم الحث الكهرومغناطيسي لتوفير إشارات تيار ثانوية معزولة كهربائيًا (galvanically isolated) تتناسب مع التيار الأولي.
تتميز هذه المحولات المدمجة والمغمورة بالزيت بعازلات خزفية قوية وتصميم محكم مملوء بالزيت لضمان أداء موثوق في الظروف البيئية القاسية، مما يضمن ثباتًا طويل الأمد وسلامة العزل.
لمحة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | فئة 35 كيلوفولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير |
| فئات الدقة | 0.2S، 0.5، 10P15، 10P20 |
| الحمل المقنن | 0.2S: 30 فولت أمبير، 0.5: 50 فولت أمبير، 10P20: 50 فولت أمبير |
| معامل القدرة للحمل | cos φ = 0.8 (متأخر) |
| مستوى العزل | 40.5/95/185 كيلوفولت (Um/Up/Ud) |
| المسافة الزاحفة | قياسي: ≥735 مم؛ W2: ≥1100 مم |
| فئة التلوث | الفئة الثانية أو الفئة الثالثة |

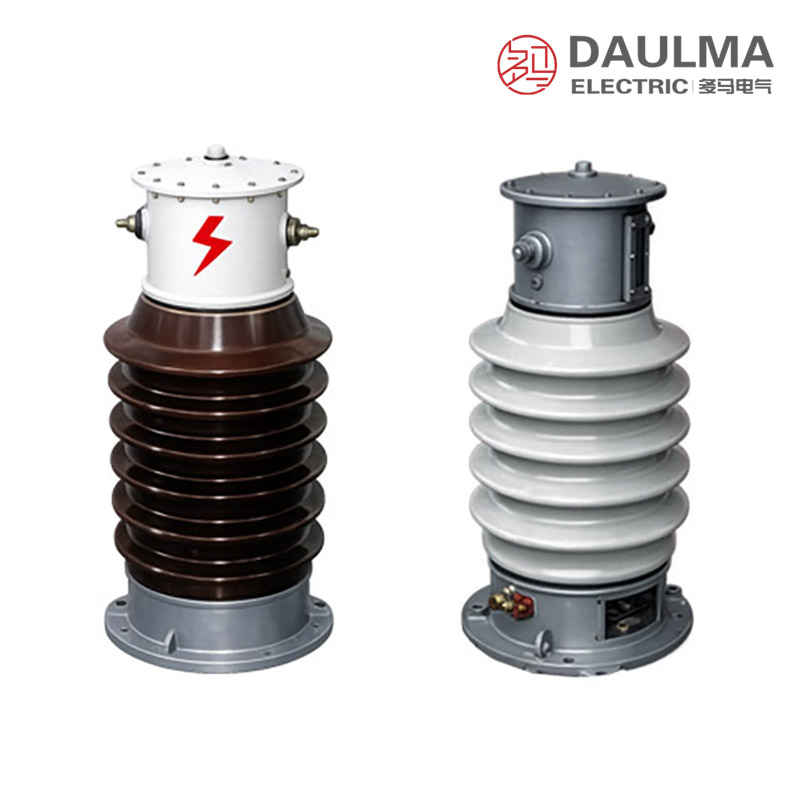

| التصاميم الهيكلية | LCWD1-35، LABN1-35W2 |
البناء
تتميز سلسلة LCWD1-35 بالبناء المغمور بالزيت والعزل الخزفي، مما يوفر مقاومة عزل كهربائي فائقة، ومقاومة للرطوبة، ومتانة ضد العوامل الجوية للخدمة الخارجية. تخضع مجموعة القلب لعملية تجفيف تحت الفراغ ثم تُملأ بزيت عازل لضمان أداء عالي في العزل والاستقرار الحراري على مدى عقود من التشغيل.
يتضمن خزان الزيت العلوي مؤشرات لمستوى الزيت ودرجة الحرارة لمراقبة الصيانة بسهولة. توفر القاعدة المعدنية تركيبًا آمنًا، بينما يوفر الغلاف الخزفي حماية ميكانيكية وكهربائية قوية ضد العوامل البيئية الضاغطة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي
- الارتفاع: ≤1000 م
- درجة حرارة الجو: -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- فئة التلوث: الفئة الثانية (قياسي) أو الفئة الثالثة (النموذج W2)
- الظروف البيئية: مناسبة للتعرض الخارجي؛ بدون صدمات ميكانيكية أو اهتزازات شديدة
البيانات الفنية
| التيار الأولي المقنن (أ) |
مزيج فئات الدقة |
الإخراج المقنن (فولت أمبير) |
تيار التحمل الحراري قصير المدى (كيلو أمبير/ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P15 | ||||
| 5 | 0.5/10P15 0.2/10P15 0.2/0.5 0.2/0.2 |
30 | 50 | 50 | 0.375 | 0.95 |
| 10 | 0.75 | 1.9 | ||||
| 15 | 1.12 | 2.9 | ||||
| 20 | 1.5 | 3.8 | ||||
| 30 | 2.25 | 5.7 | ||||
| 40 | 3 | 7.6 | ||||
| 50 | 3.75 | 9.6 | ||||
| 75 | 5.62 | 14.5 | ||||
| 100 | 7.5 | 19.2 | ||||
| 200 | 11.25 | 28.7 | ||||
| 300 | 15 | 38.3 | ||||
| 400 | 22.5 | 57.5 | ||||
| 600 | 30 | 76.5 | ||||
| 800 | 45 | 115 | ||||
| 1000 | 45 | 115 | ||||
| 1200 | 45 | 115 | ||||
| 1500 | 45 | 115 | ||||
التركيب والتوصيلات

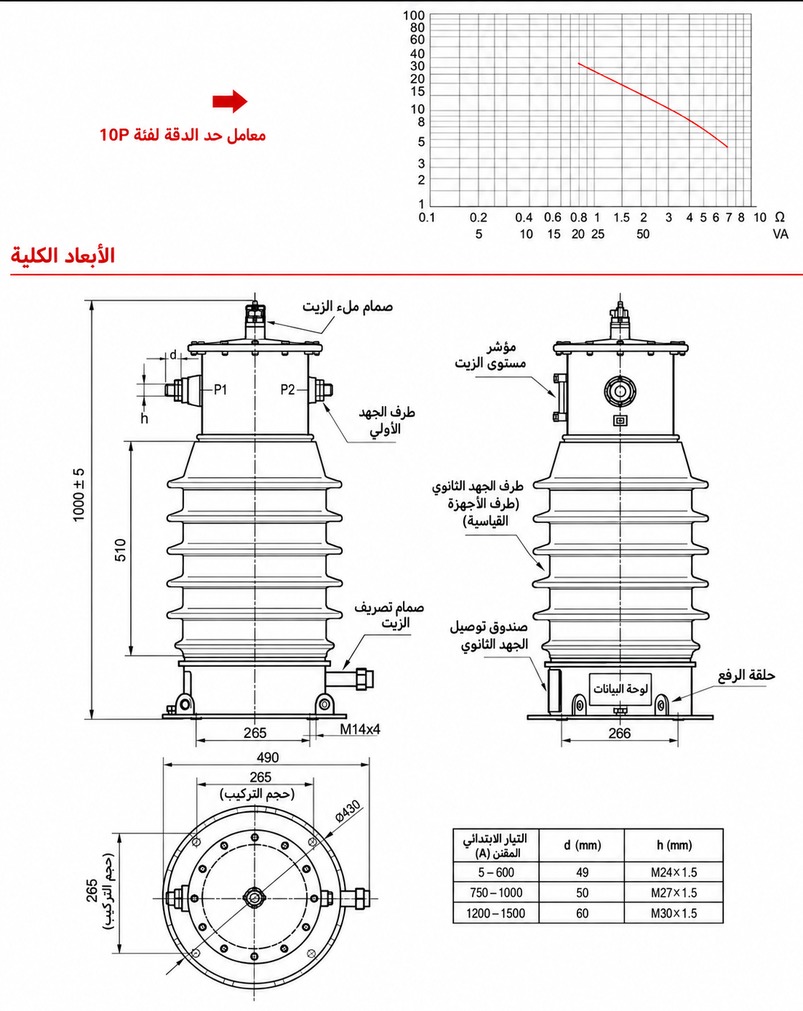

مخطط التركيب
يجب تركيب المحول بإحكام على أساس ثابت باستخدام فتحات التثبيت الموجودة في قاعدته المعدنية. يمكن توصيل الدائرة الأولية عبر براغٍ ملولبة أو قضبان نحاسية حسب تصنيف التيار. يجب الحفاظ على مسافة كافية للعزل، وتشتيت الحرارة، وسهولة الوصول للتفتيش الدوري. تأكد من بقاء مؤشرات مستوى الزيت ودرجة الحرارة على خزان الزيت مرئية وسهلة الوصول.
الأبعاد الخارجية
| نطاق التيار الأولي (أ) | مقاس الخيط (البرغي) | البعد B (مم) (قضيب التوصيل) |
|---|---|---|
| 5 – 500 | M22 × 1.5 | 410 |
| 600 – 1000 | M27 × 1.5 | 440 |
| 1200 – 1500 | M30 × 1.5 | 440 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بين النموذج القياسي أو W2 حسب درجة تلوث الموقع. استخدم المسافة الزاحفة المطلوبة ومعيار التلوث المحدد، وليس فقط تصنيف الفئة الثانية/الثالثة، خاصةً للمواقع الساحلية أو الصناعية.
- اختر من الجدول الكهربائي التفصيلي من 5 أمبير إلى 1000 أمبير. تمتد الأبعاد حتى 1500 أمبير، لكن بيانات الدقة، الحمل، والخلل للفئات 1200–1500 أمبير غير متوفرة وتتطلب جدولًا منفصلًا.
- حل التناقض في فئة الحماية. تذكر الصفحة كلًا من 10P15 و10P20 بينما يخصص رأس الإخراج 50 فولت أمبير لـ10P20؛ لذا يجب تحديد الفئة الدقيقة لكل لُفّة.
- تأكد من أن الحمل الثانوي الثابت هو 5 أمبير. شمل مقاومة أجهزة القياس أو المرحلات، وطول الكابلات الخارجية، ومقاومة المحطات ومعدات الاختبار؛ ولا يوجد خيار 1 أمبير منشور.
- اعتمد واجهات الزيت والمكونات الميكانيكية. تأكد من نوع الزيت وحجمه، والتسريب، واختبارات العزل الكهربائي، ومؤشرات خزان الزيت، والعوازل، والقاعدة، وبراغي التثبيت M22/M27/M30، والمسافات الآمنة، ونقاط الرفع والتوصيل بالأرض.
الأسئلة الشائعة
Q1: ما هي أقصى درجة حرارة وارتفاع مسموح بهما لتشغيل محول التيار LCWD1-35؟
يعمل المحول بشكل طبيعي في درجات حرارة تتراوح بين -25°م و+40°م وارتفاع لا يتجاوز 1000 متر. يرجى تأكيد ظروف الموقع المحددة مع فريقنا الهندسي قبل الطلب.
Q2: أي فئة دقة مناسبة لقياس الطاقة والفوترة التجارية في هذا المحول؟
اختر فئة الدقة 0.2 لقياس الطاقة والفوترة الدقيقة، أو 0.5 للقياس العام. تتوافق المخرجات مع الأحمال المقننة 30 و50 فولت أمبير. تواصل معنا لتحديد الفئة الأنسب لمشروعك.
Q3: كيف يتحمل محول التيار تيارات القصر الحرارية والديناميكية في أنظمة 35 كيلوفولت؟
يتحمل المحول تيارات القصر بناءً على التيار الأولي المقنن، حيث يصل التيار الديناميكي إلى 28.7 كيلو أمبير لتيار 200 أمبير. يجب مطابقة بيانات القصر الفعلية للنظام مع المواصفات الفنية.
Q4: هل يمكن توفير طراز LABN1-35W2 للمناطق ذات التلوث البيئي الشديد؟
نعم، طراز W2 مصمم خصيصاً لفئة التلوث الثالثة لتحمل الظروف البيئية القاسية. يتم تصنيعه وفق طلبات العملاء لمشاريع التركيب الخارجي. يرجى إرسال مواصفات الموقع لبدء التخصيص.
Q5: متى يتم إجراء اختبارات المصنع النهائية على محولات التيار قبل عملية الشحن؟
تُجرى الاختبارات النهائية بعد اكتمال التصنيع والتجميع مباشرة لضمان المطابقة التامة للمعايير. يتم إصدار شهادات الاختبار والمعايرة مع كل شحنة. اطلب نسخة من التقارير عند الاستفسار.
Q6: أين تُطبق محولات التيار الخارجية المغمورة بالزيت بجهد 35 كيلوفولت بشكل رئيسي؟
تُطبق هذه المحولات في محطات التحويل الخارجية وشبكات التوزيع لقياس الطاقة وأنظمة الحماية. توفر عزلًا زيتيًا موثوقاً للتركيبات الخارجية. استعرض الكتالوج الفني لمزيد من التفاصيل.
