Обзор

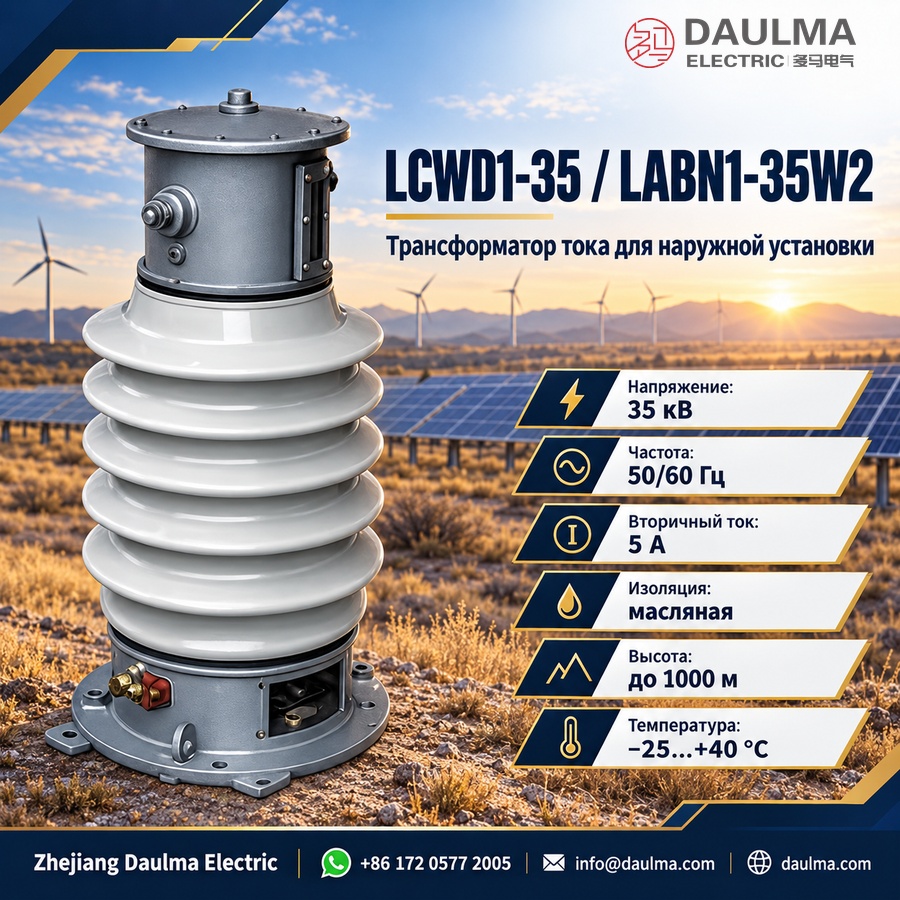

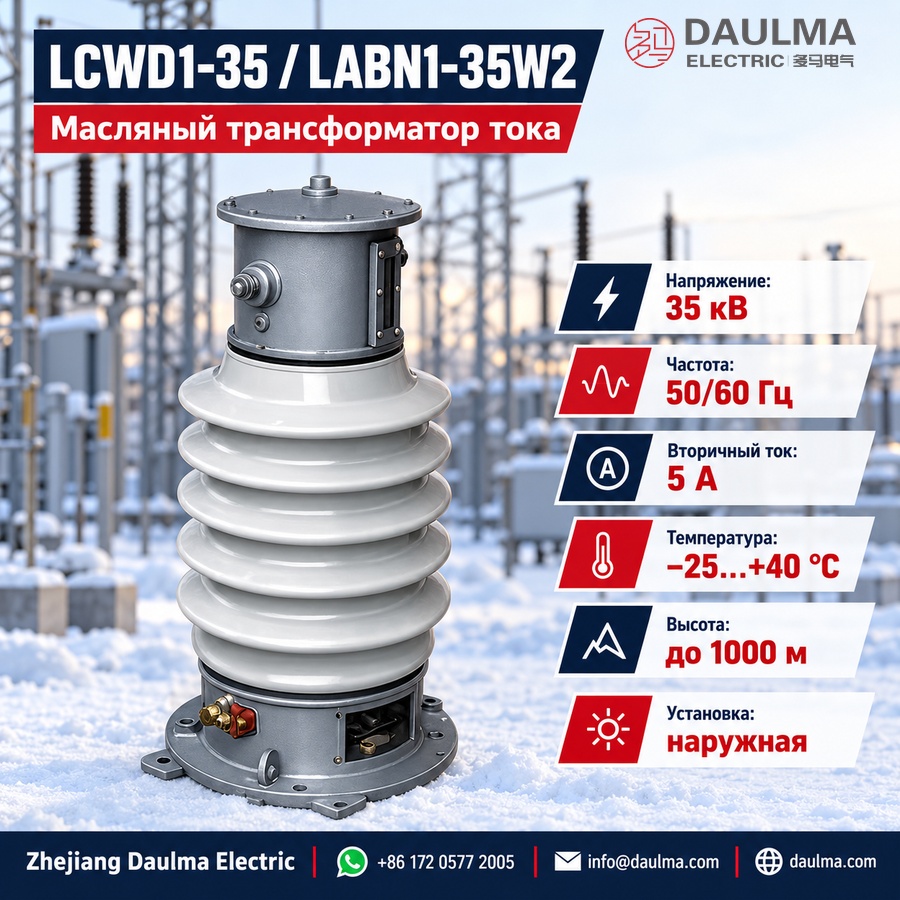

Масляные трансформаторы тока LCWD1-35 (LABN1-35W2) напряжением 35 кВ наружной установки — это прецизионные электромагнитные приборы, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в сетях переменного тока класса 35 кВ. Работая на частоте 50 Гц или 60 Гц, данные трансформаторы используют принцип электромагнитной индукции для передачи гальванически изолированных вторичных токовых сигналов, пропорциональных первичному току.
Эти компактные масляные ТТ оснащены прочными фарфоровыми изоляторами и герметичной маслонаполненной конструкцией, обеспечивающей надёжную работу на открытом воздухе в суровых климатических условиях, а также долгосрочную стабильность и целостность изоляции.
Ключевые номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0.2S, 0.5, 10P15, 10P20 |
| Номинальная нагрузка | 0.2S: 30 ВА, 0.5: 50 ВА, 10P20: 50 ВА |
| Коэффициент мощности нагрузки | cos φ = 0.8 (индуктивный) |
| Уровень изоляции | 40.5/95/185 кВ (Um/Up/Ud) |
| Длина пути утечки | Стандарт: ≥735 мм; W2: ≥1100 мм |
| Степень загрязнения | Класс II или Класс III |
| Конструктивные исполнения | LCWD1-35, LABN1-35W2 |
Конструкция
Серия LCWD1-35 выполнена с масляным заполнением и фарфоровой изоляцией проходных изоляторов, что обеспечивает высокую электрическую прочность, устойчивость к влаге и атмосферным воздействиям при эксплуатации на открытом воздухе. Сердечник проходит вакуумную сушку и заполняется изоляционным маслом для обеспечения высоких изоляционных характеристик и термической стабильности в течение десятилетий эксплуатации.
Расширительный бак расположен сверху и оснащён индикаторами уровня и температуры масла для удобного контроля технического состояния. Металлическое основание обеспечивает надёжное крепление, а фарфоровый корпус — прочную механическую и электрическую защиту от внешних воздействий.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка
- Высота над уровнем моря: ≤1000 м
- Температура окружающей среды: от –25°C до +40°C
- Относительная влажность: Среднесуточная ≤ 95%, среднемесячная ≤ 90%
- Степень загрязнения: Класс II (стандартное исполнение) или Класс III (исполнение W2)
- Эксплуатационные условия: Предназначено для наружной эксплуатации; без сильных механических ударов или вибраций
Технические данные
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (ВА) |
Ток термической стойкости (кА/с) |
Ток электродинамической стойкости (кА) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P15 | ||||
| 5 | 0.5/10P15 0.2/10P15 0.2/0.5 0.2/0.2 |
30 | 50 | 50 | 0.375 | 0.95 |
| 10 | 0.75 | 1.9 | ||||
| 15 | 1.12 | 2.9 | ||||
| 20 | 1.5 | 3.8 | ||||
| 30 | 2.25 | 5.7 | ||||
| 40 | 3 | 7.6 | ||||
| 50 | 3.75 | 9.6 | ||||
| 75 | 5.62 | 14.5 | ||||
| 100 | 7.5 | 19.2 | ||||
| 200 | 11.25 | 28.7 | ||||
| 300 | 15 | 38.3 | ||||
| 400 | 22.5 | 57.5 | ||||
| 600 | 30 | 76.5 | ||||
| 800 | 45 | 115 | ||||
| 1000 | 45 | 115 | ||||
| 1200 | 45 | 115 | ||||
| 1500 | 45 | 115 | ||||
Установка и подключение
Схема монтажа
Трансформатор должен быть надёжно закреплён на устойчивом основании с использованием монтажных отверстий в металлическом основании. Первичные соединения выполняются через резьбовые шпильки или медные шины в зависимости от номинального тока. Обеспечьте достаточные габаритные просветы для изоляции, теплоотвода и доступа при техническом обслуживании. Индикаторы уровня и температуры масла на расширителе должны оставаться видимыми и доступными.
Габаритные размеры
| Диапазон первичного тока (А) | Размер резьбы (шпилька) | Размер B (мм) (шина) |
|---|---|---|
| 5 – 500 | M22 × 1.5 | 410 |
| 600 – 1000 | M27 × 1.5 | 440 |
| 1200 – 1500 | M30 × 1.5 | 440 |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте стандартное или W2 исполнение в зависимости от степени загрязнения места установки. Используйте требуемую удельную длину пути утечки и стандарт загрязнения, а не только обозначение Класса II/III, особенно для прибрежных или промышленных районов.
- Выбирайте из подробной таблицы электрических параметров от 5 А до 1000 А. Габаритные размеры указаны до 1500 А, но данные по точности, нагрузке и токам КЗ для диапазона 1200–1500 А отсутствуют и требуют отдельной спецификации.
- Уточните несоответствие в классе защиты. На странице указаны оба класса — 10P15 и 10P20, при этом в заголовке выходных данных указана нагрузка 50 ВА для 10P20; уточните точный класс для каждого сердечника.
- Подтвердите фиксированную вторичную нагрузку 5 А. Учитывайте входное сопротивление реле или счётчика, длину кабельных линий на открытом воздухе, сопротивление клемм и испытательного оборудования; вариант с 1 А не предусмотрен в документации.
- Согласуйте параметры масляной и механической системы. Подтвердите тип и объём масла, герметичность, диэлектрические испытания, индикаторы расширителя, изоляторы, основание, шпильки М22/М27/М30, габаритные просветы, точки подъёма и заземления.
Часто задаваемые вопросы
В1: В чём основное преимущество исполнения W2?
Оно увеличивает минимальную длину пути утечки с 735 мм до 1100 мм и предназначено для условий загрязнения Класса III вместо Класса II.
В2: Являются ли LCWD1-35 и LABN1-35W2 идентичными во всём остальном?
Не предполагайте этого. Сравните изоляторы, габариты, клеммы, путь утечки, масляную систему и данные на паспортной табличке по соответствующим чертежам.
В3: Полностью ли определены параметры для 1500 А?
Нет. Данные по механическим шпилькам приведены до 1500 А, но таблица электрических и аварийных параметров ограничена 1000 А.
В4: Какой класс защиты — 10P15 или 10P20?
В источнике указаны оба обозначения. Требуйте в письменной форме указания заказываемого класса, номинальной нагрузки 50 ВА и соответствующих испытательных данных.
В5: Доступен ли вторичный ток 1 А?
В документации указан только ток 5 А. Запрос на 1 А потребует разработки отдельного коэффициента трансформации, нагрузки и спецификации клемм.
В6: Какие элементы масляной системы требуют проверки?
Контролируйте уровень и температуру масла, состояние уплотнений, наличие утечек, коррозию и состояние изоляторов в соответствии с планом технического обслуживания производителя.
В7: Как изменяется первичная арматура в зависимости от тока?
Указываются шпильки М22 × 1.5 до 500 А, М27 × 1.5 для 600–1000 А и М30 × 1.5 для неподтверждённого диапазона 1200–1500 А. Никогда не оставляйте вторичную обмотку разомкнутой под напряжением.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформаторы тока LCWD1-35 при отрицательных температурах?
Да, оборудование рассчитано на наружную установку. Диапазон рабочих температур составляет от –25°C до +40°C. Уточняйте наличие исполнений для более сурового климата при заказе.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0.2. Он обеспечивает минимальную погрешность в измерительных цепях. Запросите у инженеров карту нагрузок для корректного подбора.
Q3: Какие параметры термической стойкости для первичных токов до 50 А?
Ток термической стойкости зависит от номинала. Для 50 А он составляет 3,75 кА, а электродинамической стойкости — 9,5 кА. Параметры подтверждены заводскими испытаниями.
Q4: Как заказать исполнение для сильно загрязненных промышленных районов?
Стандартная модель имеет класс загрязнения II. Для агрессивных сред требуется модификация W2 с классом III. Свяжитесь с отделом продаж для расчета стоимости.
Q5: Какие заводские испытания проходят масляные трансформаторы перед отгрузкой?
Оборудование проходит обязательный комплекс приемо-сдаточных испытаний. Точный перечень тестов и пакет сертификатов зависят от требований вашего проекта. Запрашивайте итоговые протоколы у менеджера.
Q6: Для каких распределительных устройств предназначены модели LABN1-35W2?
Это трансформаторы тока наружной установки для открытых распределительных устройств напряжением 35 кВ. Эксплуатация в помещениях с сильной вибрацией не допускается. Уточняйте габаритные чертежи для проектирования.
