نظرة عامة
يُعد محول التيار LDZJ1-10 محولاً داخلياً مسبوكاً من راتنج الإيبوكسي، من نوع مرور واحد، ومصمم لأنظمة التيار المتردد متوسطة الجهد ذات فئة الجهد المقنّن 10 كيلوفولت. وهو مناسب للاستخدام في تطبيقات المعدات الداخلية بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت، شريطة التأكد من مستويات العزل ومواصفات المشروع. يتميز المحول بهيكل نواة حلقي، حيث يمر الموصل الأولي مباشرة عبر جسم المحول، بينما تكون اللفة الثانوية والنواة مغلفتين بالكامل بعازل من راتنج الإيبوكسي المسبوك.
تم تصميم LDZJ1-10 لقياس التيار، وقياس الطاقة، والحماية المرحلية في أنظمة الطاقة بتردد 50 هرتز، وهو يتوافق مع المتطلبات القياسية لمعدات التوزيع الداخلية متوسطة الجهد. ويُركَّب عادةً في معدات التوزيع الثابتة، وخزائن التوزيع، ولوحات الطاقة التي تتطلب تحويل تيار مدمج وموثوق في ظروف بيئية خاضعة للرقابة.
لمحة عن المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد المقنّن | 10 كيلوفولت (ينطبق أيضاً على أنظمة 11 كيلوفولت و12 كيلوفولت) |
| التردد المقنّن | 50 هرتز |
| التيار الأولي (القيم القياسية) | 50 أمبير إلى 3150 أمبير |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| درجة الدقة (للقياس) | 0.2، 0.5، 1.0 |
| درجة الدقة (للحماية) | 5P10، 5P20، إلخ. |
| مادة العزل | سبك راتنج الإيبوكسي |
| نوع النواة | نواة حلقيّة مُلَدَّنة |
| نوع التركيب | تركيب عبر الجدار |
| بيئة التشغيل | داخلي فقط |
| الموصل الأولي | من نوع مرور واحد (قضيب توصيل أو كابل) |
| الأطراف الثانوية | لوحة أطراف من نوع البرغي |

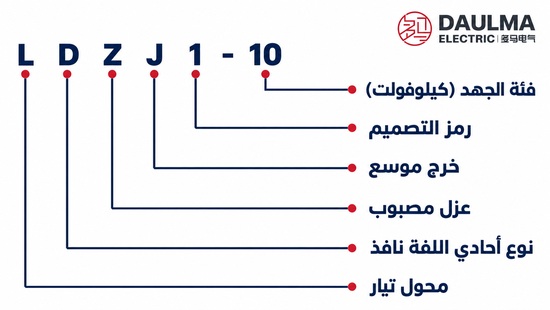

ترميز الموديل
- L: محول تيار
- D: من نوع مرور واحد
- Z: عزل من راتنج الإيبوكسي المسبوك
- J: تصميم خرج موسّع / محسّن
- 1: رمز تسلسل التصميم
- 10: فئة الجهد المقنّن: فئة 10 كيلوفولت

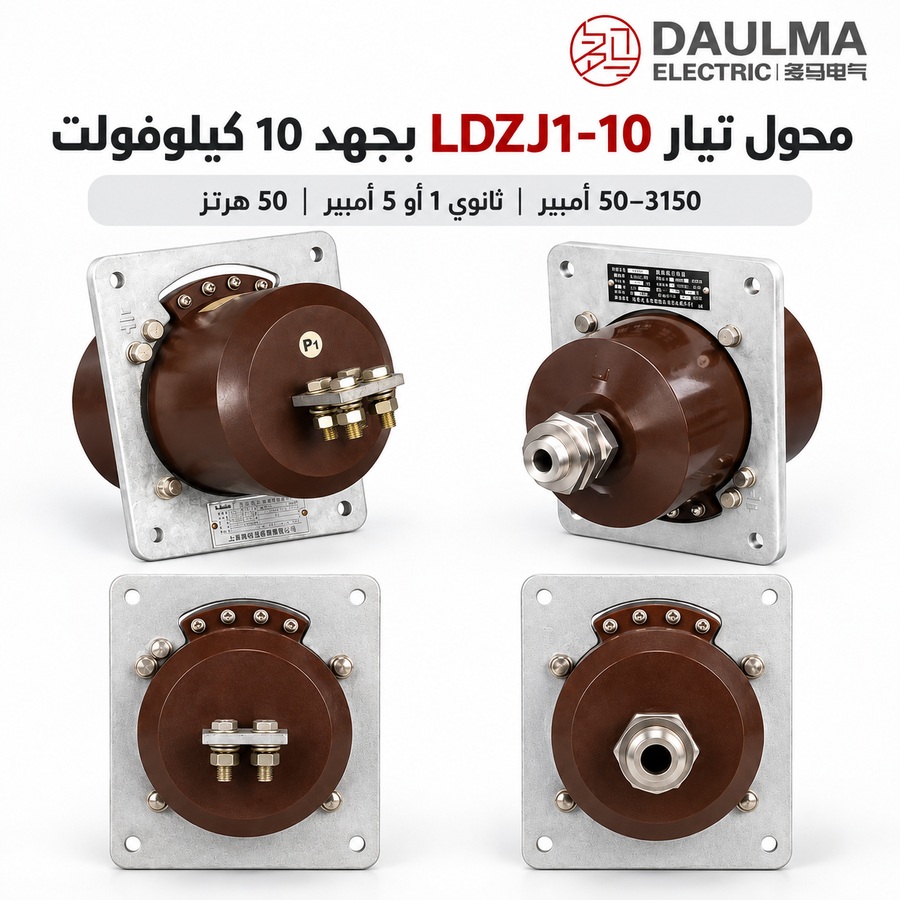

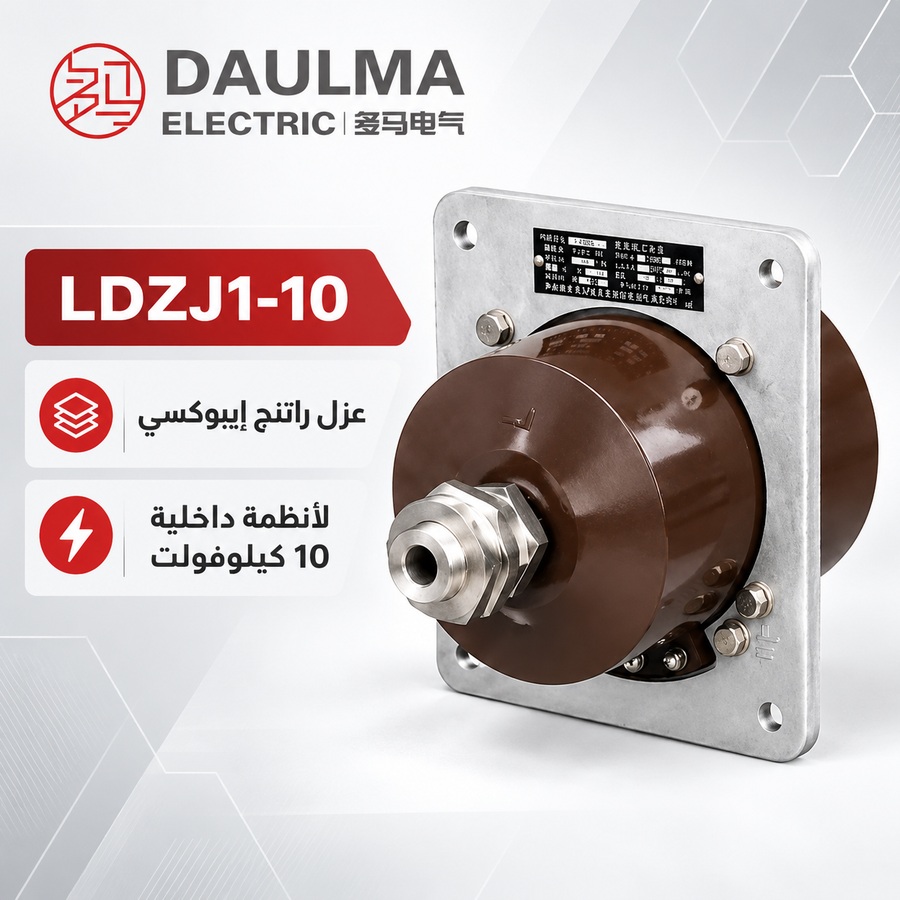

البناء
يتميز محول التيار LDZJ1-10 بهيكل عازل قوي من راتنج الإيبوكسي المسبوك، حيث تكون اللفة الثانوية والنواة الحلقيّة المُلَدَّنة مغروستين بالكامل في راتنج الإيبوكسي لتوفير عزل كهربائي متفوق وقوة ميكانيكية عالية. يمر الموصل الأولي محورياً عبر مركز النواة التوريدية دون تماس كهربائي مباشر، مما يضمن عزلًا جلفانيًا بين دائرة الجهد العالي الأولية ودائرة الجهد المنخفض الثانوية. يتضمّن قاعدة الجسم المسبوك منطقة لوحة البيانات، وبرغي تأريض، وفتحات تركيب مسبقة التشكيل، مما يتيح تركيباً آمناً عبر الجدار في مجموعات معدات التوزيع الداخلية الثابتة. ويضمن هذا البناء موثوقية طويلة الأمد في البيئات الداخلية الجافة الخالية من التكاثف، النموذجية لغرف التوزيع متوسطة الجهد والمحطات الفرعية الصناعية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع داخلية متوسطة الجهد
- الارتفاع: لا يزيد عن 1000 متر في ظروف الخدمة القياسية
- درجة حرارة المحيط: من −5°م إلى +40°م
- الرطوبة النسبية: أقل من 85% عند حالة مرجعية 20°م
- أداء الاهتزاز: اجتاز المنتج اختبار الاهتزاز المباشر بتسارع 0.4g بموجات جيبية ثلاثية، ما يعادل مرجع زلزال بدرجة تسعة.
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد خارج الظروف المحددة، والغازات المسببة للتآكل، والوسط المتفجر، والغبار الموصل، والتلوث الشديد، والتكاثف غير الطبيعي.
المعايير الفنية
الأداء متوافق مع المعيار الدولي IEC ومعيار GB1208-87 لمحولات التيار.
| المعامل | التيار الأولي المقنّن (أمبير) | |
|---|---|---|
| 400، 600 | 800، 1000، 1200، 1500 |
|
| التيار الثانوي المقنّن (أمبير) | 5 | 5 |
| التردد (هرتز) | 50 | 50 |
| الخرج المقنّن (فولت أمبير) | 0.2: 30 | 0.2: 10 |
| 0.5: 30 | 0.5: 10 | |
| 10P15: 30 | 10P15: 15 | |
| تيار حراري لمدة 1 ثانية (قيمة فعالة) (كيلو أمبير) | 75×I1n | 50×I1n |
| تيار ديناميكي (ذروة) (كيلو أمبير) | 120×I1n | 90×I1n |
| مستوى العزل المقنّن (كيلوفولت) | 11.5/42/75 | 11.5/42/75 |
التركيب والتوصيلات

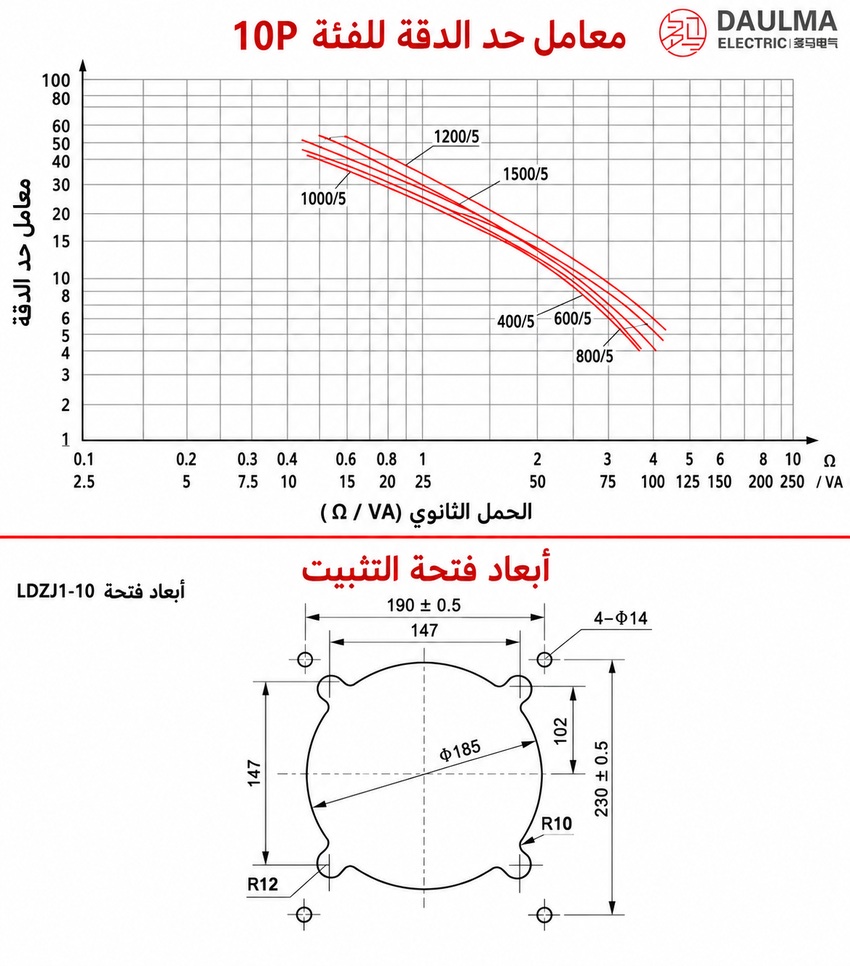

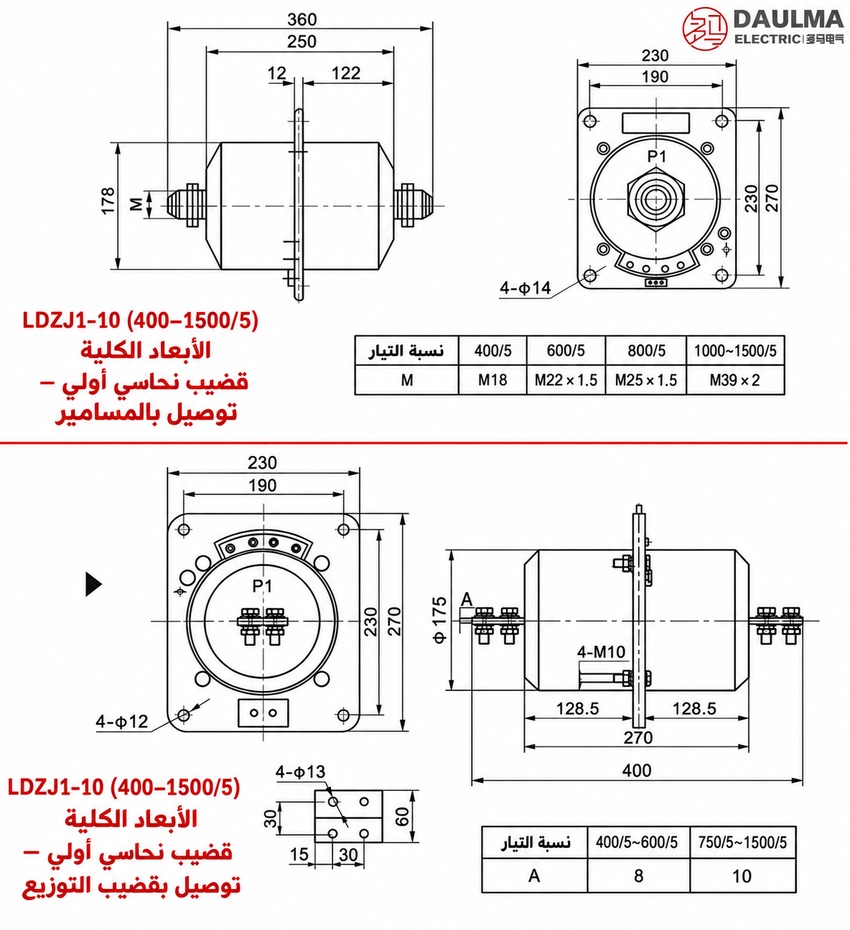

مخطط التركيب
يُصمَّم محول التيار LDZJ1-10 للتركيب عبر الجدار في معدات التوزيع الثابتة. تتضمّن قاعدة جسم الراتنج المسبوك فتحات تركيب، وبرغي تأريض، ولوحة بيانات. قبل تصنيع الخزانة، تأكد من موقع فتحة المرور عبر الجدار، ومسار الموصل الأولي، وإمكانية الوصول إلى الأطراف الثانوية، والمسافات الآمنة المطلوبة باستخدام الرسم الخارجي المعتمد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من متطلبات عزل فئة 10 كيلوفولت؛ ولا تستخدمه في أنظمة 11 كيلوفولت أو 12 كيلوفولت إلا بعد الموافقة على مستوى العزل الدقيق ومعيار المشروع.
- اختر نسبة التيار الأولي بناءً على الحمولة القصوى، ونطاق القياس الطبيعي، ودراسة الحماية ضمن النطاق المرجعي 50 أمبير – 3150 أمبير.
- اختر تياراً ثانوياً 1 أمبير أو 5 أمبير، وحدّد كل نواة مستقلة كدرجة قياس 0.2 أو 0.5 أو 1.0، أو درجة حماية 5P المطلوبة.
- احسب الحمل الناتج عن الأجهزة/المرحلات بالإضافة إلى أسلاك الربط الثانوية، واحصل على تصنيف VA وعامل حد الدقة الخاص بالموديل قبل الطلب.
- تحقق من أبعاد القضيب التوصيلي أو الكابل، وفتحة الجدار، وفتحات التركيب، وبرغي التأريض، وإمكانية الوصول إلى الأطراف، والمسافات الآمنة، والارتفاع، ودرجة الحرارة من −5°م إلى +40°م.
الأسئلة الشائعة
س1: هل يمكن تركيب محول التيار LDZJ1-10 في بيئات خارجية؟
لا، هذا المحول مصمم حصرياً للتطبيقات الداخلية. يجب أن تكون بيئة التركيب خالية من الغازات المسببة للتآكل والغبار الموصل. يرجى التأكد من ملاءمة الموقع قبل الطلب.
س2: ما هو تيار القصر الحراري لهذا المحول بجهد 10 كيلوفولت؟
يعتمد تيار القصر الحراري لمدة ثانية واحدة على التيار الأولي. يبلغ 75 ضعف التيار المقنن للفئات من 400 إلى 600 أمبير، و50 ضعفاً للفئات الأعلى. راجع الجدول الفني للتفاصيل.
س3: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
فئة الدقة 0.2 هي الأنسب لتطبيقات القياس والفوترة. توفر خرجاً مقنناً يصل إلى 30 فولت أمبير للتيارات الأولية المنخفضة. تواصل معنا لتأكيد مواصفات اللفات المطلوبة.
س4: هل محولات التيار هذه متوافقة مع معايير IEC الدولية؟
نعم، الأداء متوافق تماماً مع المعيار الدولي IEC ومعيار GB1208-87. يتم اختبار كل وحدة لضمان مطابقتها للمواصفات قبل الشحن. اطلب شهادة المطابقة عند تقديم طلب الشراء.
س5: هل يمكن تخصيص التيار الأولي بما يتجاوز 1500 أمبير؟
النطاق القياسي يغطي تيارات أولية من 400 إلى 1500 أمبير. أي متطلبات مخصصة تتجاوز هذا النطاق تخضع لتأكيد المصنع. يرجى إرسال المواصفات الفنية الدقيقة للاستفسار.
س6: ما هي تطبيقات محول تيار الإيبوكسي LDZJ1-10؟
يُستخدم هذا المحول بشكل أساسي في معدات التوزيع الداخلية متوسطة الجهد. يتحمل ظروف اهتزاز تصل إلى 0.4g ويعمل بارتفاع لا يتجاوز 1000 متر.
