Ikhtisar

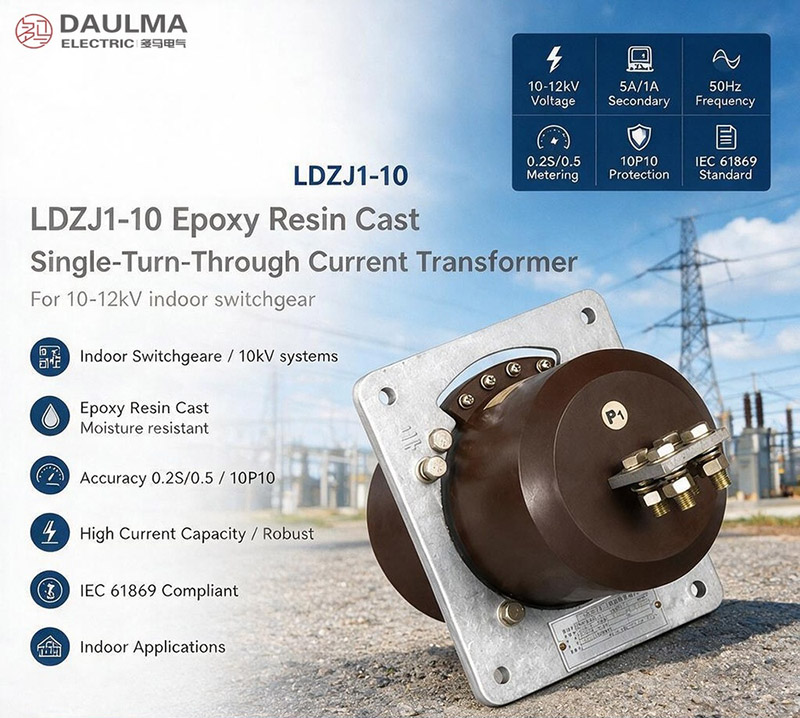

LDZJ1-10 adalah transformator arus dalam ruangan berisolasi resin epoksi tipe single-turn-through yang dirancang untuk sistem AC tegangan menengah dengan kelas tegangan pengenal 10kV. Transformator ini cocok digunakan pada aplikasi switchgear dalam ruangan 10kV, 11kV, dan 12kV, asalkan tingkat isolasi dan spesifikasi proyek telah dikonfirmasi. Unit ini memiliki struktur inti cincin (ring-core) dengan konduktor primer melewati langsung badan transformator, sedangkan belitan sekunder dan inti sepenuhnya dienkapsulasi dalam isolasi resin tuang.
Dirancang untuk pengukuran arus, pengukuran energi, dan proteksi rele pada sistem tenaga 50Hz, LDZJ1-10 memenuhi persyaratan standar peralatan distribusi tegangan menengah dalam ruangan. Transformator ini umumnya dipasang pada switchgear tetap, panel distribusi, dan panel daya yang memerlukan transformasi arus kompak dan andal dalam kondisi lingkungan terkendali.
Ringkasan Spesifikasi Utama
| Parameter | Rating |
|---|---|
| Kelas tegangan pengenal | 10kV (juga berlaku untuk sistem 11kV dan 12kV) |
| Frekuensi pengenal | 50Hz |
| Arus primer (nilai standar) | 50A hingga 3150A |
| Arus sekunder | 5A atau 1A |
| Kelas akurasi (pengukuran) | 0,2; 0,5; 1,0 |
| Kelas akurasi (proteksi) | 5P10, 5P20, dll. |
| Bahan isolasi | Tuangan resin epoksi |
| Jenis inti | Inti cincin teranneal |
| Jenis pemasangan | Pemasangan tembus dinding |
| Lingkungan aplikasi | Hanya dalam ruangan |
| Konduktor primer | Single-turn-through (busbar atau kabel) |
| Terminal sekunder | Blok terminal jenis sekrup |
Penamaan Model
- L: Transformator arus
- D: Tipe single-turn-through
- Z: Isolasi tuangan resin epoksi
- J: Desain keluaran diperluas / keluaran tinggi
- 1: Kode urutan desain
- 10: Kelas tegangan pengenal: kelas 10kV
Konstruksi
LDZJ1-10 memiliki struktur isolasi resin tuang yang kokoh, dengan belitan sekunder dan inti cincin teranneal sepenuhnya tertanam dalam resin epoksi untuk memberikan isolasi listrik dan kekuatan mekanis unggul. Konduktor primer melewati sumbu tengah inti toroidal tanpa kontak listrik langsung, menjamin isolasi galvanik antara rangkaian primer bertegangan tinggi dan rangkaian sekunder bertegangan rendah. Dasar badan tuang mencakup area plat rating, baut pentanahan, dan lubang pemasangan yang telah dicetak, memungkinkan pemasangan tembus dinding yang aman pada rakitan switchgear dalam ruangan tetap. Konstruksi ini menjamin keandalan jangka panjang di lingkungan dalam ruangan kering dan bebas kondensasi, seperti ruang distribusi tegangan menengah dan gardu induk industri.
Parameter teknis
Kondisi Layanan
- Lokasi pemasangan: switchgear tegangan menengah dalam ruangan
- Ketinggian: tidak lebih dari 1000 m dalam kondisi layanan standar
- Suhu lingkungan: −5°C hingga +40°C
- Kelembapan relatif: kurang dari 85% pada kondisi referensi 20°C
- Kinerja getaran: Produk telah lulus pengujian getaran langsung dengan 0,4g tiga gelombang sinus, setara dengan referensi gempa skala sembilan.
- Lingkungan pemasangan: Lingkungan pemasangan harus bebas dari getaran berat melebihi ketentuan, gas korosif, media eksplosif, debu konduktif, polusi berat, dan kondensasi abnormal.
Parameter Teknis
Kinerja sesuai dengan standar IEC dan GB1208-87 Transformator Arus.
| Parameter | Arus primer pengenal (A) |
|
|---|---|---|
| 400, 600 | 800, 1000, 1200, 1500 |
|
| Arus sekunder pengenal (A) |
5 | 5 |
| Frekuensi (Hz) | 50 | 50 |
| Daya keluaran pengenal (VA) |
0,2: 30 | 0,2: 10 |
| 0,5: 30 | 0,5: 10 | |
| 10P15: 30 | 10P15: 15 | |
| Arus termal 1 detik (r.m.s) (kA) |
75×I1n | 50×I1n |
| Arus dinamis (puncak) (kA) |
120×I1n | 90×I1n |
| Tingkat isolasi pengenal (kV) |
11,5/42/75 | 11,5/42/75 |
Instalasi dan pengkabelan
Diagram Pemasangan
Transformator arus LDZJ1-10 dirancang untuk pemasangan tembus dinding pada switchgear tetap. Dasar badan resin tuang mencakup lubang pemasangan, baut pentanahan, dan plat rating. Sebelum produksi kabinet, konfirmasikan posisi bukaan tembus dinding, jalur konduktor primer, akses terminal sekunder, dan jarak bebas yang diperlukan menggunakan gambar luar (outline drawing) yang telah disetujui.
Pemilihan dan pertanyaan umum
Panduan Pemilihan
- Konfirmasi persyaratan isolasi kelas 10kV; gunakan pada sistem 11kV atau 12kV hanya setelah tingkat isolasi dan standar proyek diverifikasi.
- Pilih rasio primer berdasarkan beban maksimum, rentang pengukuran normal, dan studi proteksi dalam rentang referensi 50A–3150A.
- Pilih arus sekunder 1A atau 5A dan tentukan masing-masing inti secara independen sebagai kelas pengukuran 0,2; 0,5; atau 1,0, atau kelas proteksi 5P yang sesuai.
- Hitung beban total instrumen/rele ditambah kabel sekunder, lalu dapatkan rating VA dan faktor batas akurasi spesifik model sebelum pemesanan.
- Verifikasi dimensi busbar atau kabel, bukaan dinding, lubang pemasangan, baut pentanahan, akses terminal, jarak bebas, ketinggian tempat, serta lingkungan suhu −5°C hingga +40°C.
Pertanyaan Umum
T1: Apa arti “single-turn-through”?
Kabel atau busbar sistem melewati jendela CT satu kali dan berfungsi sebagai lilitan primer; inti magnetik dan belitan sekunder tetap terisolasi di dalam badan epoksi.
T2: Rentang arus primer apa saja yang tersedia?
Halaman ini mencantumkan nilai standar dari 50A hingga 3150A, namun rasio akhir, susunan inti, dan keluaran harus dikonfirmasi pada nameplate dan perjanjian teknis.
T3: Dapatkah satu unit LDZJ1-10 melayani fungsi pengukuran dan proteksi sekaligus?
Ya, jika dipesan dengan inti terpisah. Inti pengukuran dapat menggunakan kelas 0,2; 0,5; atau 1,0, sedangkan inti proteksi memerlukan kelas 5P dan faktor batas akurasi yang sesuai.
T4: Mengapa memilih arus sekunder 1A daripada 5A?
Rangkaian 1A menghasilkan beban kabel lebih rendah untuk resistansi kabel yang sama, sehingga cocok untuk jalur kabel panjang. Alat ukur atau rele yang terhubung harus mendukung arus yang dipilih.
T5: Apakah cocok untuk peralatan 12kV?
Hanya setelah memverifikasi tegangan tertinggi, serta rating isolasi frekuensi daya dan impuls untuk unit tersebut. Kode model “10” saja tidak menjamin koordinasi untuk 12kV.
T6: Apa yang harus diperiksa untuk pemasangan tembus dinding?
Konfirmasi ukuran dan keselarasan konduktor, potongan panel, jarak bebas isolasi, pola lubang pemasangan, akses terminal, beban mekanis, dan titik pentanahan yang ditentukan.
T7: Apa yang terjadi jika sirkuit sekunder CT terbuka?
Tegangan berbahaya dan pemanasan inti dapat terjadi selama arus primer mengalir. Selalu hubung-singkat terminal sekunder menggunakan blok shorting yang disetujui sebelum melepas perangkat apa pun.
Frequently Asked Questions
Q1: Apa syarat lingkungan pemasangan untuk transformator arus LDZJ1-10?
Hanya untuk pemasangan dalam ruangan (indoor). Produk dirancang untuk switchgear tegangan menengah dengan suhu -5°C hingga +40°C dan kelembapan <85%. Hubungi kami untuk aplikasi luar ruangan.
Q2: Berapa rating arus termal 1 detik untuk transformator ini?
Tergantung arus primer pengenal. Untuk 400-600A, arus termal adalah 75×I1n, sedangkan untuk 800-1500A adalah 50×I1n. Spesifikasi detail tersedia di datasheet.
Q3: Kelas akurasi mana yang tersedia untuk aplikasi proteksi relay?
Gunakan kelas 10P15 untuk aplikasi proteksi. Transformator ini menyediakan keluaran daya 30 VA untuk arus primer 400-600A dan 15 VA untuk 800-1500A. Konfirmasi rasio dengan tim teknis kami.
Q4: Apakah CT resin epoksi ini memenuhi standar internasional?
Kinerja produk memenuhi standar IEC dan GB1208-87. Ketersediaan sertifikat uji pabrik dan kalibrasi akan dikonfirmasi berdasarkan spesifikasi proyek. Hubungi tim penjualan untuk detail dokumentasi.
Q5: Bisakah kami menyesuaikan rating arus primer di atas 1500A?
Rentang standar tersedia dari 400A hingga 1500A dengan arus sekunder 5A. Untuk kebutuhan arus primer khusus di atas 1500A, hal tersebut akan dikonfirmasi oleh pabrik. Kirimkan spesifikasi lengkap untuk evaluasi.
Q6: Kapan transformator arus LDZJ1-10 memerlukan lingkungan pemasangan khusus?
Diperlukan ketika lokasi berada di luar switchgear tegangan menengah dalam ruangan standar. Produk harus dipasang di area bebas gas korosif, debu konduktif, dan getaran berat. Hubungi kami untuk evaluasi situs.
